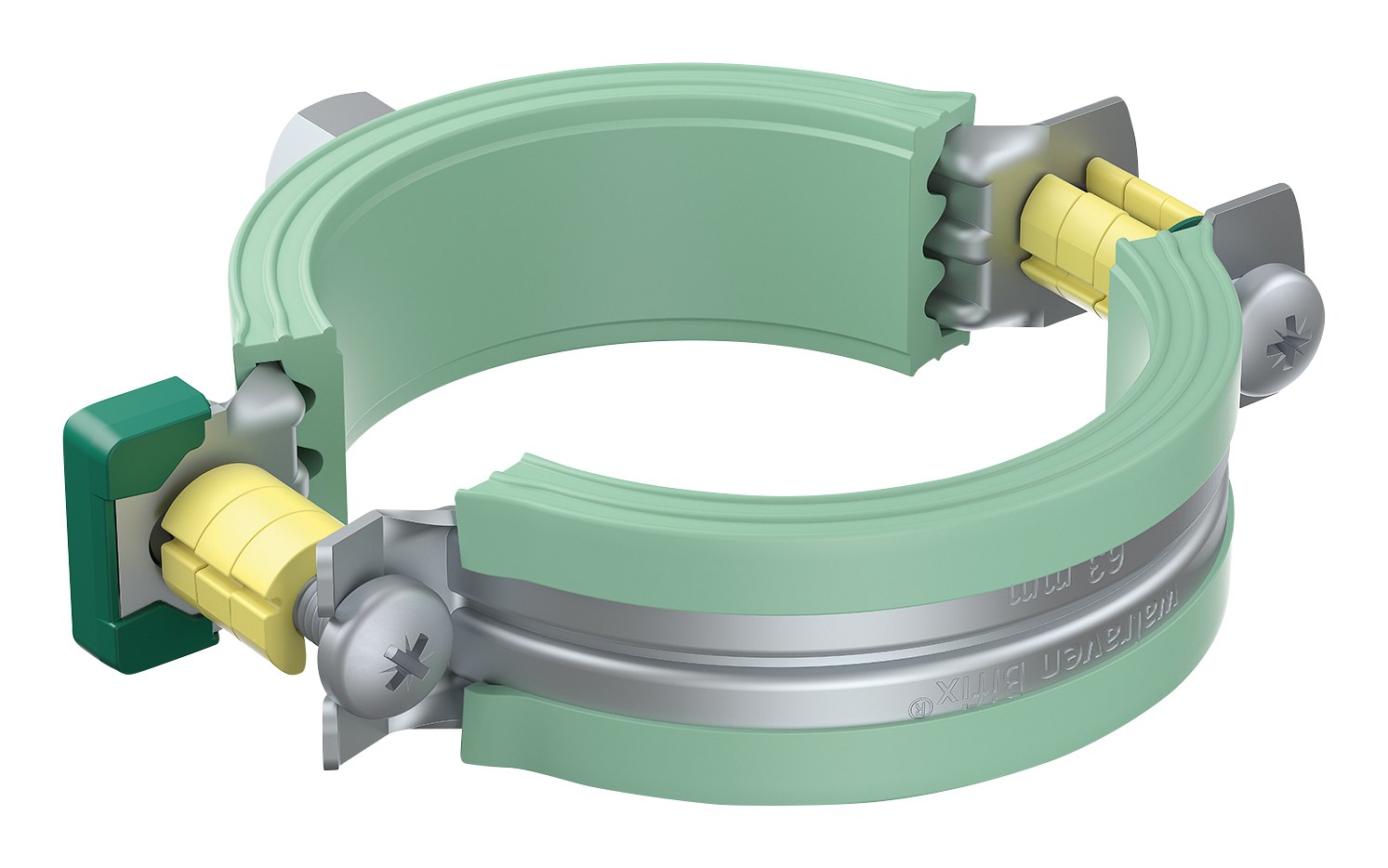

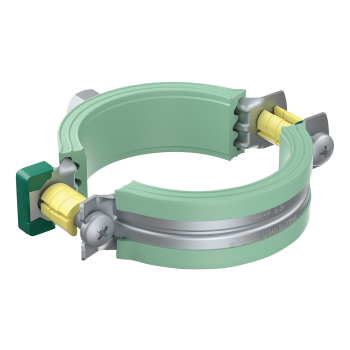

Walraven Bifix 5000 G2 Obejma EPDM zielona (M8/M10) BUP, 16 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3188016
Kod producenta: 3188016
Średnica rury: 16 mm
Gwint: M8/M10
Okładzina: EPDM
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: BIFIX 5000 G2
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)
Walraven Bifix 5000 G2 Obejma EPDM zielona (M8/M10) BUP, 16 mm
Walraven Bifix 5000 G2 Obejma EPDM zielona (M8/M10) BUP, 16 mm to obejma marki Walraven do rur z tworzyw sztucznych. Numer katalogowy producenta: 3188016. Zakres średnic rury: 16 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 600 N.
Najważniejsze cechy
- obejma z dwiema śrubami

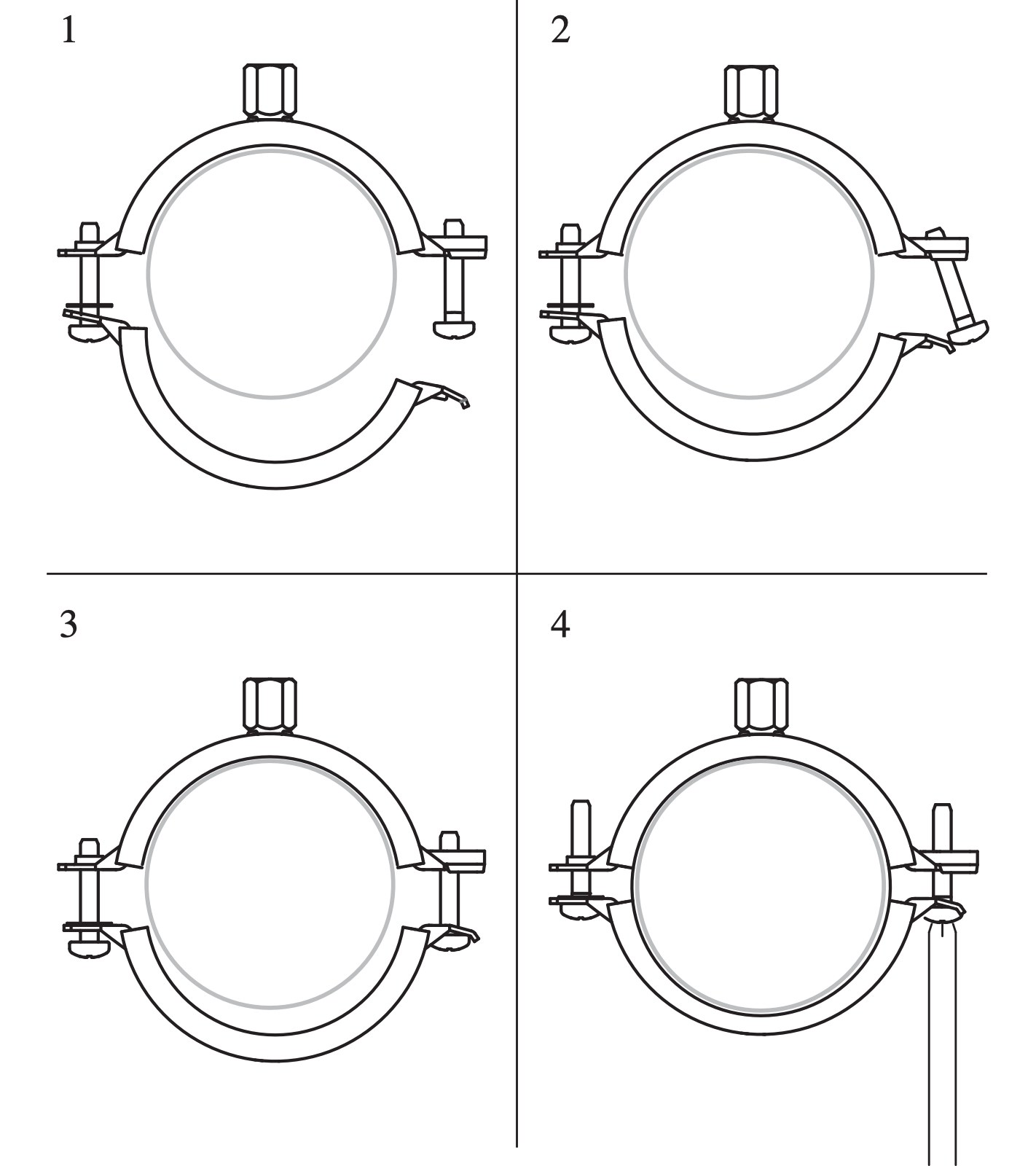

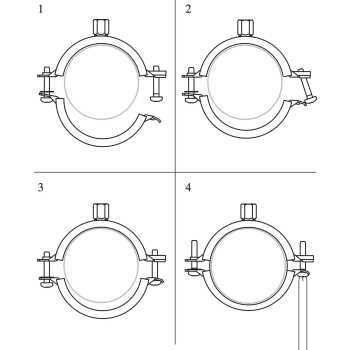

- z systemem szybkiego zamknięcia
- posiada podkładki dystansowe umożliwiające pracę rury, po ich wyjęciu powstaje punkt stały
- materiał: stal
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- izolacja akustyczna zgodnie z normą DIN 4109

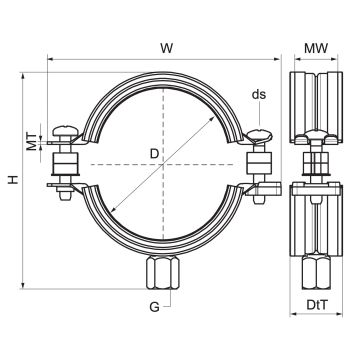

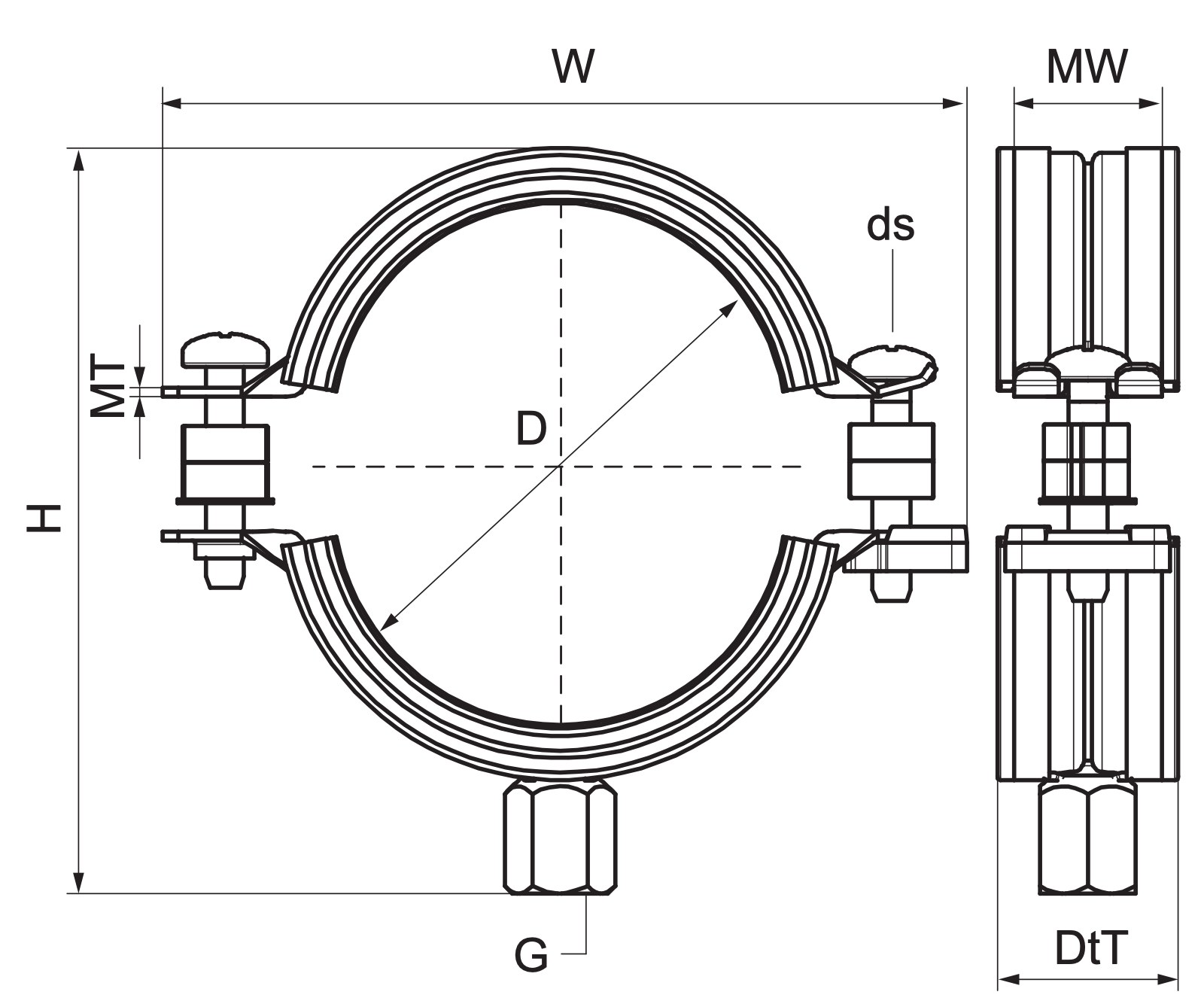

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3188016 |
| Producent | Walraven |
| Kod rodziny | A2509 |
| Średnica zewnętrzna rury | 16 mm |
| Gwint łączący | M8/M10 |
| Całkowita wysokość | 56 mm |
| Całkowita szerokość | 63 mm |
| Całkowita głębokość | 25 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1,25 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 600 N |
| Aprobaty | EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 7200 |
Wszystkie rozmiary w serii (13 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | Gwint łączący | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 3188016 (ten produkt) | 16 | M8/M10 | 56 | 63 |
| 3188020 | 20 | M8/M10 | 61 | 68 |
| 3188025 | 25 | M8/M10 | 67 | 74 |
| 3188032 | 32 | M8/M10 | 76 | 84 |
| 3188040 | 40 | M8/M10 | 81 | 91 |
| 3188050 | 50 | M8/M10 | 94 | 97 |
| 3188063 | 63 | M8/M10 | 106 | 109 |
| 3188075 | 75 | M8/M10 | 118 | 125 |
| 3188090 | 90 | M8/M10 | 135 | 142 |
| 3188110 | 110 | M8/M10 | 153 | 164 |
| 3188125 | 125 | M8/M10 | 159 | 181 |
| 3188160 | 160 | M8/M10 | 210 | 225 |
| 3188200 | 200 | M10 | 246 | 269 |
Zastosowanie
Walraven Bifix 5000 G2 Obejma EPDM zielona (M8/M10) BUP, 16 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur z tworzyw sztucznych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Bifix 5000 G2 Obejma EPDM zielona (M8/M10) BUP, 16 mm?
Ten numer katalogowy (3188016) obejmuje rury o średnicy zewnętrznej 16 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 7200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
