W skrócie: Kotwy mechaniczne (sworzniowe, tulejowe, wkręcane, wbijane) przenoszą obciążenie przez rozpieranie lub zazębienie w betonie – są szybkie, obciążalne od razu i najtańsze; wymagają betonu pełnego i zachowania odległości krawędziowych. Kotwy chemiczne (żywica + pręt lub tuleja) przenoszą obciążenie przez przyczepność na całej długości otworu – działają w betonie, cegle pełnej, pustakach (z tuleją siatkową) i gazobetonie, przy małych odległościach od krawędzi i w podłożach zarysowanych; wymagają czasu wiązania i czystego otworu. W zastosowaniach ppoż. (zawiesia z klasą R) oraz w betonie zarysowanym używaj wyłącznie kotew z oceną ETA odpowiedniej opcji.
Jak działa kotwa – trzy mechanizmy przenoszenia obciążenia
- Rozpieranie (tarcie) – stożek wciągany w tuleję lub rozprężane segmenty dociskają się do ścianki otworu; nośność zależy od siły rozparcia i wytrzymałości betonu. Kotwy sworzniowe, tulejowe, kołki rozporowe.
- Zazębienie (kształt) – gwint kotwy wkręcanej nacina beton, a kotwy podcinane tworzą w dnie otworu poszerzenie; nośność niezależna od siły rozparcia, małe naprężenia w betonie. Kotwy wkręcane do betonu, kotwy podcinane.
- Przyczepność (klejenie) – żywica wypełnia otwór i skleja pręt z podłożem na całej długości; brak naprężeń rozpierających, dowolna głębokość osadzenia. Kotwy chemiczne (wklejane).
Kotwy mechaniczne – rodzaje i zastosowanie
| Typ | Jak działa | Podłoże | Zalety | Ograniczenia | Przykłady |
|---|---|---|---|---|---|
| Kotwa sworzniowa (klinowa, wedge) | stożek na końcu sworznia wciąga pierścień rozporowy przy dokręcaniu nakrętki | beton pełny C20/25 i wyższy | najwyższa nośność wśród kotew mechanicznych, montaż przelotowy przez element, wersje do betonu zarysowanego i ppoż. | wymaga dużych odległości krawędziowych; nie do muru i pustaków | Niczuk ULT, ULK, TRSA; Walraven BIS kotwy sworzniowe |
| Kotwa tulejowa (rozporowa) | tuleja rozprężana stożkiem na całej długości | beton, cegła pełna, kamień | tolerancyjna na otwór, mniejsze naprężenia niż sworzniowa, wersje z hakiem i uchem | niższa nośność; nie do pustaków | Niczuk ULS / NULS |
| Kotwa wkręcana (śruba do betonu) | specjalny gwint nacina beton | beton pełny | brak rozpierania – małe odległości krawędziowe, demontowalna, szybka (bez nakrętki) | wymaga wiertła o dokładnej średnicy; jednorazowa lub ograniczone ponowne użycie | Niczuk TTRB (wkręty do betonu) |
| Kotwa wbijana (tuleja z gwintem wewn.) | tuleja rozpierana klinem wbijanym punktakiem | beton pełny (stropy) | lico z powierzchnią, gwint M6–M16 na pręt – idealna do zawiesi pod stropem | wrażliwa na niedobicie klina; niższa nośność na rozciąganie | Niczuk TRP, TRV (kotwy uchylne do prętów) |
| Kołek rozporowy / ramowy | tuleja tworzywowa rozpierana wkrętem | beton, cegła pełna, częściowo pustaki | uniwersalny, tani, do lekkich instalacji | tworzywo – brak klasy ppoż., mała nośność | Niczuk KR, KRG, KRM, KRK, KSM |
| Kotwa do zawiesi ppoż. (z klasą R) | stalowa sworzniowa lub wbijana z badaniem w ogniu | beton | utrzymuje instalację w pożarze (tryskacze, zespoły kablowe E90) | wymaga ETA z załącznikiem ogniowym | kotwy stalowe z oceną ETA – opcja z odpornością ogniową |

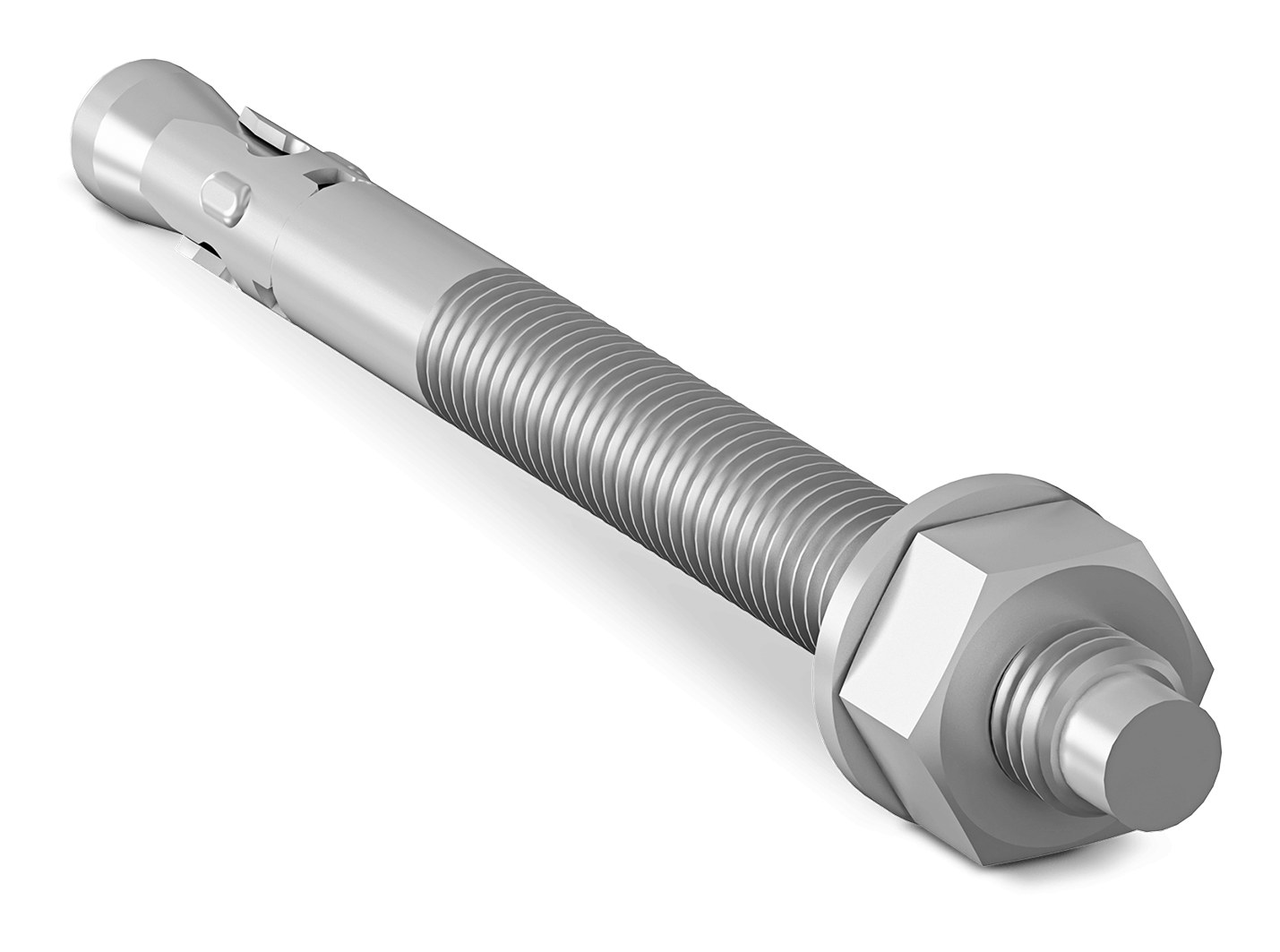

Kotwa sworzniowa – pierścień rozporowy wciągany na stożek przy dokręcaniu nakrętki

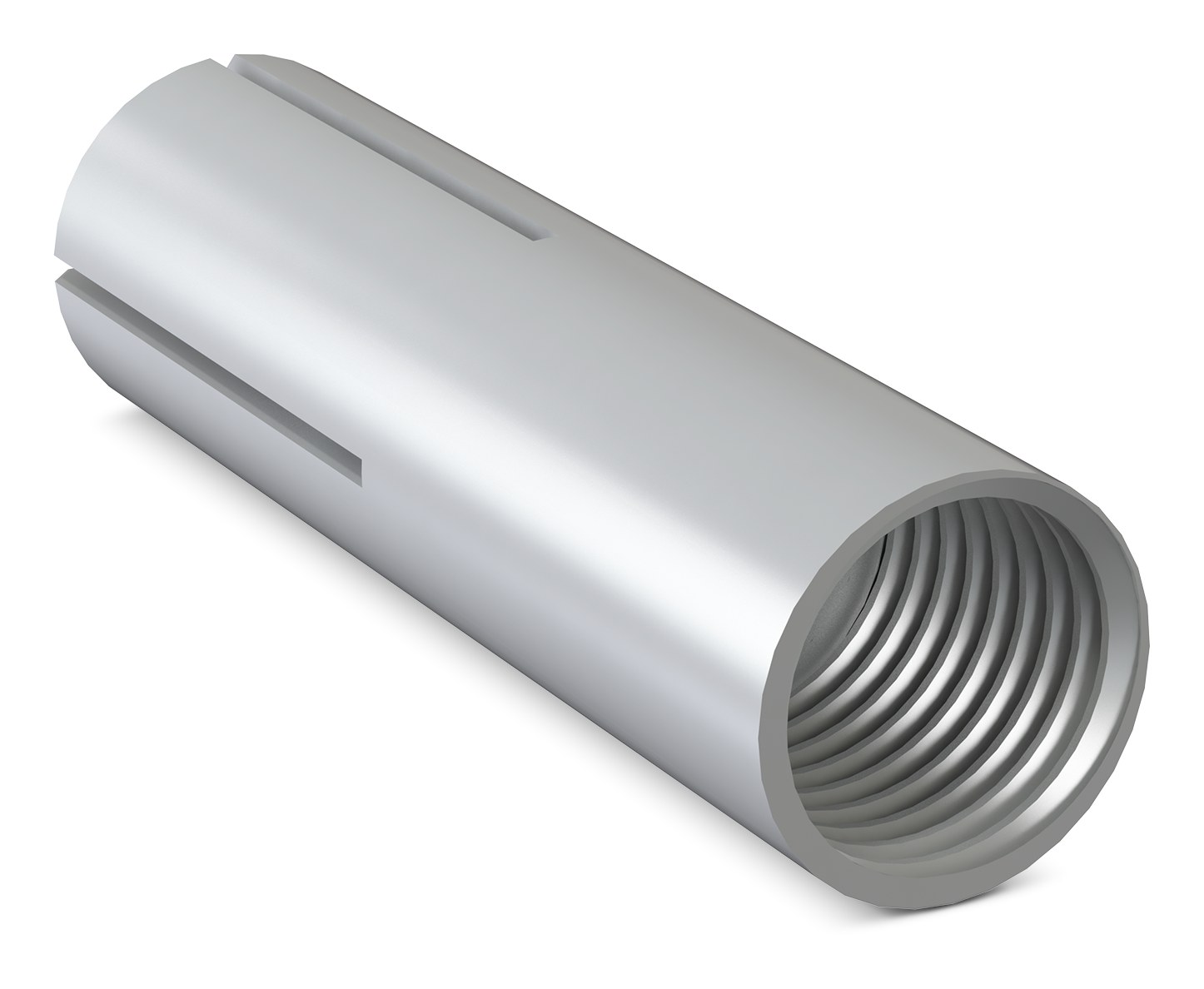

Tuleja rozporowa z gwintem wewnętrznym – do prętów gwintowanych zawiesi stropowych
Kotwy chemiczne – kiedy są jedynym wyborem
Żywica (winyloestrowa – najpopularniejsza, poliestrowa – tańsza, do lżejszych zastosowań, epoksydowa – do największych obciążeń, wilgotnych otworów i dużych głębokości) wtłaczana jest z kartusza do wywierconego i oczyszczonego otworu, po czym wkłada się pręt gwintowany (klasy 5.8, 8.8 lub nierdzewny A4) lub tuleję z gwintem wewnętrznym. Po czasie wiązania (od kilku minut w 20 °C do kilku godzin poniżej 5 °C) połączenie osiąga pełną nośność.
Pustaki, cegła dziurawka, gazobeton
Żywica z tuleją siatkową – siatka zatrzymuje żywicę w komorach pustaka, tworząc „grzybki” zazębiające się z materiałem. Kotwy rozporowe w pustakach kruszą ścianki komór i nie mają deklarowanej nośności.
Małe odległości od krawędzi
Brak sił rozpierających pozwala kotwić kilka centymetrów od krawędzi belki lub przy narożu – tam, gdzie kotwa sworzniowa rozłupałaby beton.
Beton zarysowany i strefy rozciągane
Żywice z ETA opcji 1 / kategorii C1–C2 (sejsmiczne) utrzymują nośność, gdy rysa przechodzi przez otwór – np. w dolnej strefie stropów, gdzie zawiesza się instalacje.
Duże obciążenia i głębokie osadzenie
Głębokość osadzenia można zwiększać (do ok. 20 średnic pręta), uzyskując nośności niedostępne dla kotew mechanicznych tego samego rozmiaru – konsole ciężkie, maszyny, balustrady.
Otwory po starych kotwach i podłoża niejednorodne
Żywica wypełnia nieregularny otwór; w połączeniu z tuleją siatkową radzi sobie z podłożem mieszanym (cegła + zaprawa).
Przy wysokiej temperaturze i ppoż.
Uwaga: żywice mięknią w 60–80 °C; do zawiesi z klasą odporności ogniowej stosuj wyłącznie systemy z badaniem w ogniu lub kotwy mechaniczne stalowe.

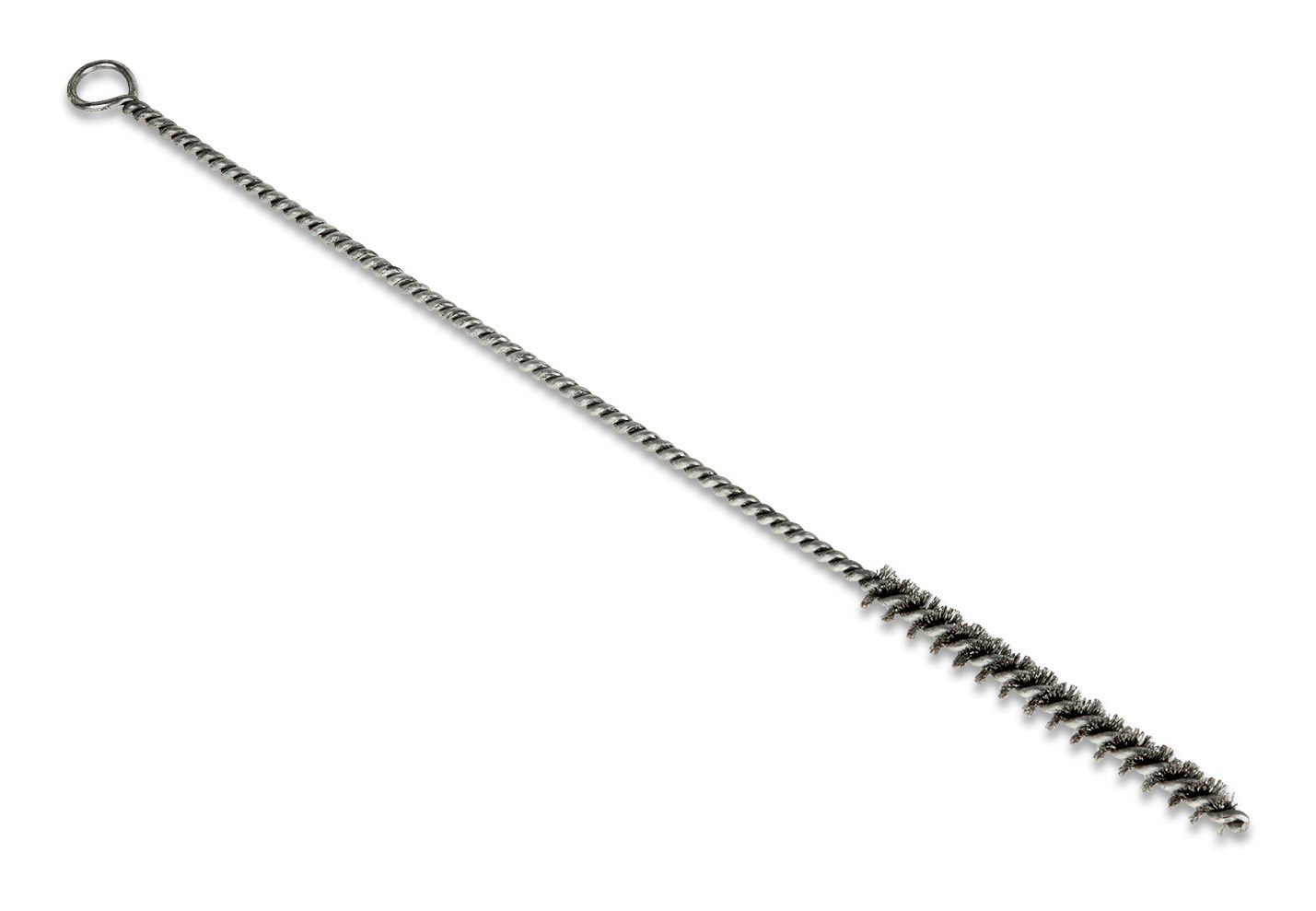

Szczotka do otworów – czyszczenie (dmuchanie, szczotkowanie, dmuchanie) jest warunkiem nośności kotwy chemicznej
Dobór krok po kroku
Określ podłoże: beton (klasa, zarysowany czy nie – strefy rozciągane stropów i belek zawsze traktuj jako zarysowane), cegła pełna, silikat, pustak ceramiczny, bloczek betonowy z pustkami, gazobeton, płyta g-k. Jeśli nie wiesz – wywierć otwór próbny.
Policz obciążenie: rozciąganie (zawiesie pod stropem), ścinanie (konsola na ścianie), kombinacja (konsola z momentem). Uwzględnij współczynniki bezpieczeństwa – obciążenia dopuszczalne w kartach kotew zawierają już zwykle współczynnik ok. 3 względem zniszczenia, ale dynamiczne instalacje (pompy, kompresory) wymagają większego zapasu.
Wybierz mechanizm: beton pełny + duże odległości krawędziowe → sworzniowa lub wkręcana; beton + krawędź blisko → wkręcana lub chemiczna; mur pełny → tulejowa, kołek ramowy lub chemiczna; pustak / gazobeton → chemiczna z tuleją siatkową lub kołek dedykowany; strop + pręt gwintowany → kotwa wbijana lub wkręcana z gwintem wewnętrznym; instalacja ppoż. → kotwa stalowa z ETA ogniowym.
Dobierz rozmiar z tabeli nośności producenta dla danego podłoża, głębokości osadzenia i odległości krawędziowej; sprawdź, że pręt/gwint pasuje do akcesoriów (M8/M10 w obejmach, M10/M12 w konsolach).
Sprawdź materiał: stal ocynkowana galwanicznie do wnętrz suchych; ocynk ogniowy lub A2 na zewnątrz; A4 w środowisku z chlorkami. Kotwa nie może być słabszym ogniwem korozyjnym niż reszta instalacji.
Montaż – od tego zależy, czy nośność z karty jest prawdziwa
| Parametr | Kotwa mechaniczna | Kotwa chemiczna |
|---|---|---|
| Wiertło | średnica nominalna kotwy (np. M10 → Ø10 lub Ø12 wg karty), wiertła z tolerancją wg ISO 5468 | średnica z karty (zwykle o 2 mm większa niż pręt: M10 → Ø12) |
| Głębokość otworu | głębokość osadzenia + zapas na pył (≈ 10–20 mm) | dokładnie głębokość osadzenia (nadmiar = strata żywicy) |
| Czyszczenie otworu | wydmuchanie pyłu | obowiązkowe: 2× dmuchanie + 2× szczotkowanie + 2× dmuchanie (lub wg karty); brudny otwór = nawet 50 % straty nośności |
| Osadzenie | wbicie młotkiem do oznaczonej głębokości, dokręcenie kluczem dynamometrycznym | wtłoczenie żywicy od dna otworu (bez pęcherzy), wprowadzenie pręta ruchem obrotowym, czas wiązania bez obciążania |
| Moment dokręcania (typowo) | M8: 10–15 Nm, M10: 20–30 Nm, M12: 40–50 Nm, M16: 80–100 Nm – wg karty | po związaniu: jak dla śruby danej klasy, bez przekraczania wartości z karty |
| Temperatura montażu | bez ograniczeń | zwykle od –5 / 0 °C do +40 °C; czas wiązania rośnie wraz ze spadkiem temperatury |
| Obciążenie | natychmiast po dokręceniu | po pełnym czasie wiązania (w karcie: „czas do obciążenia”) |
Odległości minimalne – od krawędzi betonu (cmin) i między kotwami (smin) – są w karcie każdej kotwy i zwykle wynoszą 1–2 głębokości osadzenia dla kotew rozporowych. Ich zmniejszenie nie „trochę osłabia” kotwy – może spowodować rozłupanie betonu przy montażu.
Dokumenty: ETA, opcje i kategorie
Kotwy do zastosowań konstrukcyjnych i bezpieczeństwa powinny mieć Europejską Ocenę Techniczną (ETA) wydaną wg EAD 330232 (mechaniczne) lub EAD 330499 (chemiczne). W ETA znajdziesz: dopuszczone podłoża (beton zarysowany / niezarysowany, kategorie użytkowania), nośności charakterystyczne, odległości, głębokości, momenty oraz – jeśli badano – odporność ogniową (klasa R w minutach dla danego obciążenia) i kategorię sejsmiczną (C1, C2). Dla kotew do muru obowiązuje EAD 330076. Kotwy bez ETA (kołki uniwersalne, tworzywowe) mogą być stosowane tylko w zastosowaniach niekonstrukcyjnych o niskim ryzyku.
Najczęstsze pytania
Jaka kotwa do zawieszenia rury pod stropem betonowym?
Do prętów gwintowanych M8/M10 najwygodniejsza jest kotwa wbijana (tuleja z gwintem wewnętrznym) lub kotwa sworzniowa z gwintem wewnętrznym; przy większych obciążeniach i w betonie zarysowanym – kotwa sworzniowa z ETA opcji 1 lub kotwa chemiczna z prętem.
Czy kotwa chemiczna jest mocniejsza od mechanicznej?
Przy tej samej średnicy i głębokości – zwykle tak, szczególnie na rozciąganie i w słabszych podłożach. Ale kotwa sworzniowa w dobrym betonie z zachowaniem odległości przenosi obciążenia w pełni wystarczające dla instalacji, jest szybsza i tańsza.
Jaką kotwę do pustaka ceramicznego (Porotherm)?
Kotwę chemiczną z tuleją siatkową lub kołek ramowy dedykowany do materiałów perforowanych (z długą strefą rozporową). Zwykłe kotwy rozporowe i sworzniowe nie są dopuszczone.
Ile czasu wiąże kotwa chemiczna?
Żywica winyloestrowa w 20 °C: ok. 45–60 min do obciążenia; w 5 °C – kilka godzin; w 35 °C – 20–30 min. Czas żelowania (na wprowadzenie pręta) to zwykle 4–10 minut w 20 °C. Dokładne wartości w karcie produktu.
Czy kotwę sworzniową można użyć ponownie?
Nie – pierścień rozporowy ulega odkształceniu; po demontażu kotwa traci nośność. Ponownie stosować można niektóre kotwy wkręcane (ograniczona liczba razy) i kotwy chemiczne z tuleją gwintowaną (wymienny pręt).
