Walraven BISMAT 1000 Zestawy do mocowania pionów, 75 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3363070
Kod producenta: 3363070
Średnica rury: 75 mm
DN: DN 70
Wykończenie: tworzywo sztuczne
Seria: BISMAT 1000
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

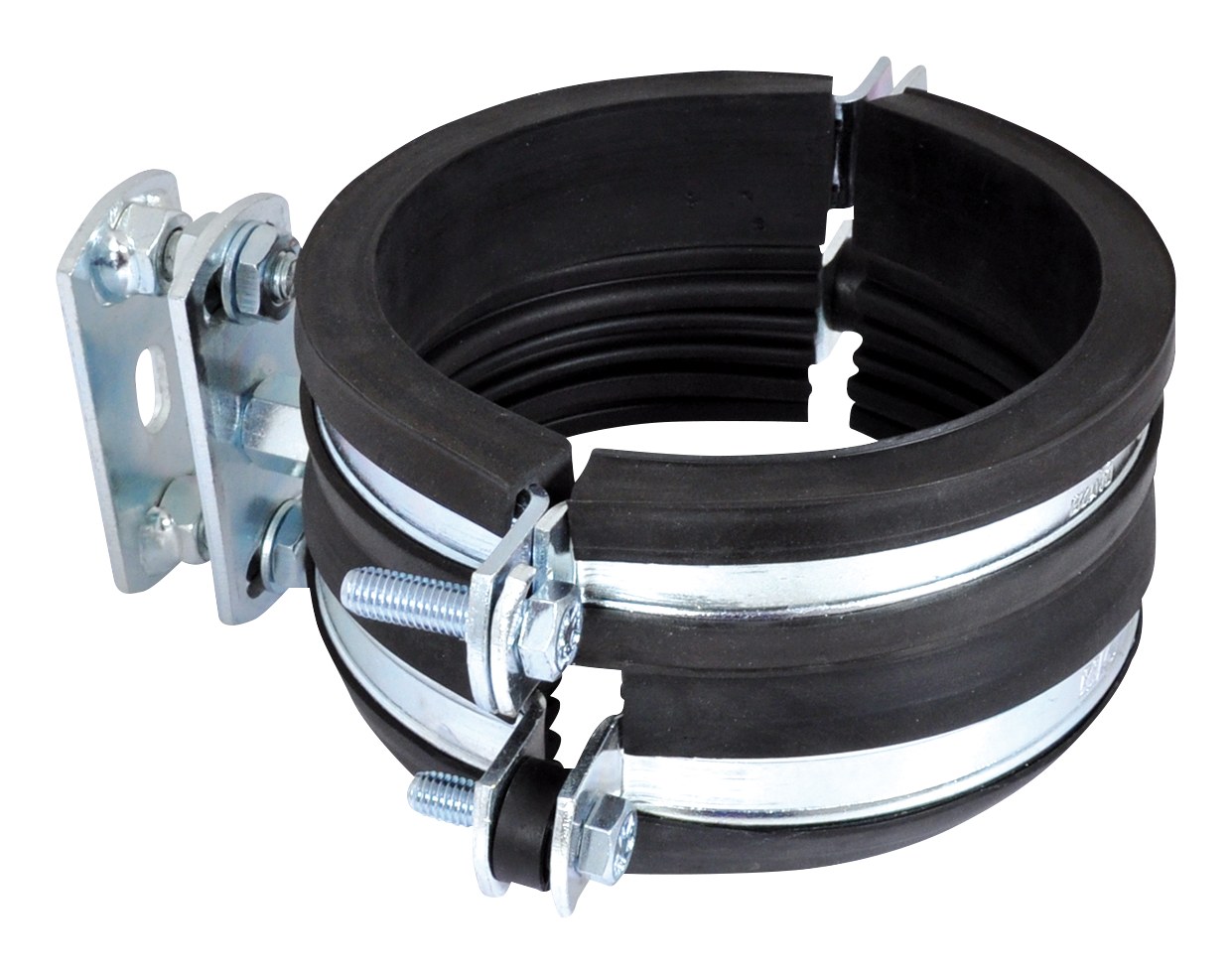

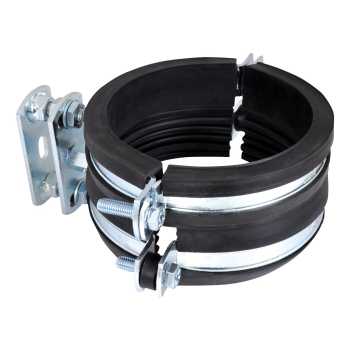

Walraven BISMAT 1000 Zestawy do mocowania pionów, 75 mm
Walraven BISMAT 1000 Zestawy do mocowania pionów, 75 mm to zestaw montażowy marki Walraven do rur pionowych. Numer katalogowy producenta: 3363070. Zakres średnic rury: 75 mm. Maksymalne dopuszczalne obciążenie: 650 N.
Najważniejsze cechy
- regulowana płytka ścienna z zaciskiem prowadzącym Walraven BISMAT® SL i zaciskiem gniazdowym Walraven BISMAT® SX
- unikalna konstrukcja służąca do montażu pionowych rur z tworzyw sztucznych, stalowych i żeliwnych
- montaż co drugie piętro, jeżeli wysokość piętra nie przekracza 3 m (od średnicy rur Ø 125 mm, na każdym piętrze budynku)
- takie mocowanie pozwala uniknąć naprężeń poprzez nieograniczony zakres regulacji
- możliwość ustawienia odległości pomiędzy rurami a ścianą
- materiał: stal
- ocynk galwaniczny
- izolacja dźwiękowa testowana zgodnie z DIN 4109 (izolacja przewyższa standard)

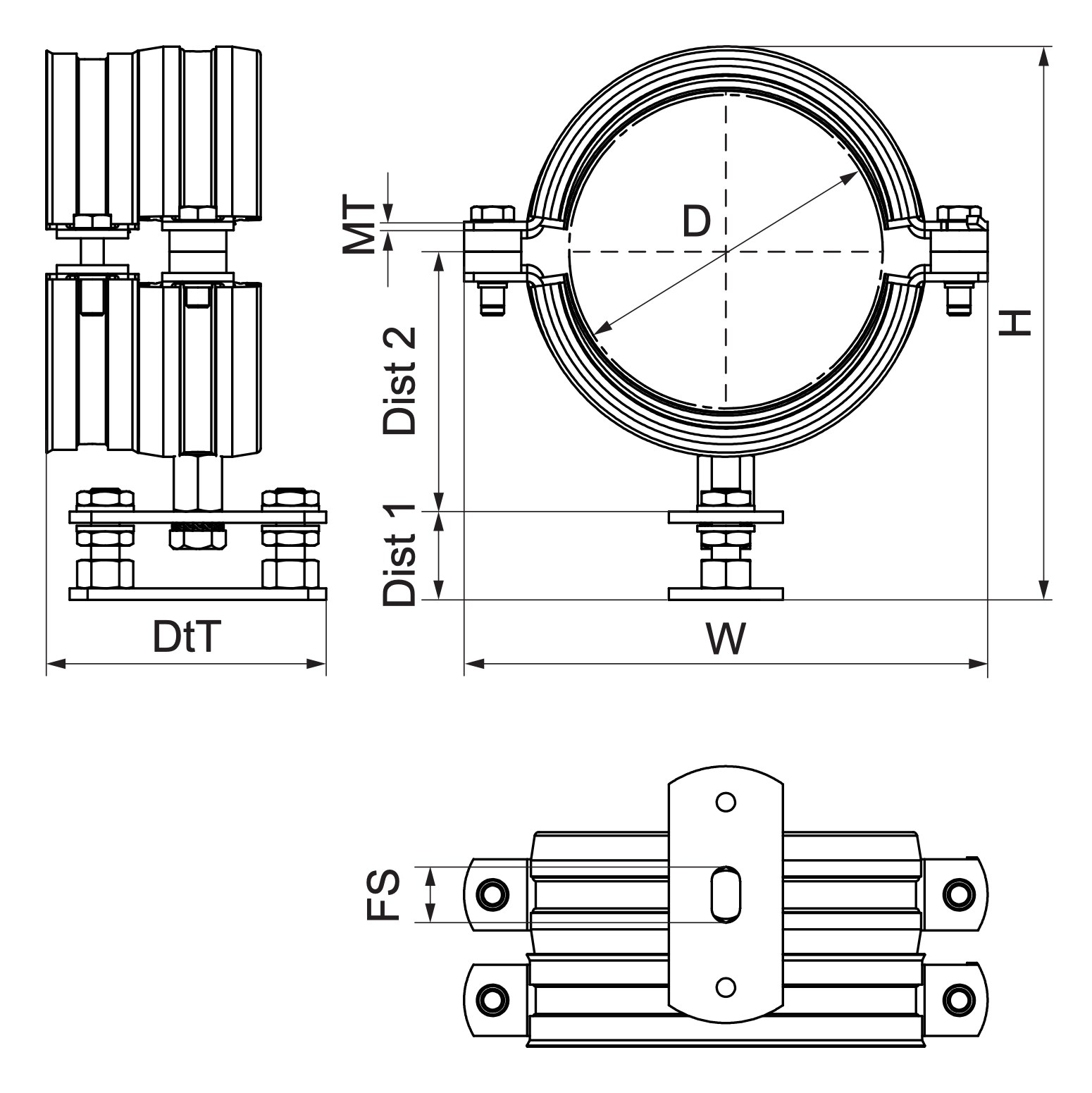

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3363070 |
| Producent | Walraven |
| Kod rodziny | A3010 |
| Średnica zewnętrzna rury | 75 mm |
| DN | DN 70 |
| Całkowita wysokość | 160 mm |
| Całkowita szerokość | 149 mm |
| Całkowita głębokość | 98 mm |
| Odległość 1 | 31,5 mm |
| Odległość 2 | 73,6 mm |
| Gniazdo mocujące | 19,5x10 mm |
| Grubość materiału | 3 mm |
| Maksymalne dopuszczalne obciążenie Faz | 650 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 225 |
Wszystkie rozmiary w serii (7 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 3363070 (ten produkt) | 75 | DN 70 | 160 | 149 |
| 3363075 | 78 | DN 70 | 165 | 154 |
| 3363090 | 89 | DN 80 | 174 | 163 |
| 3363100 | 110 | DN 100 | 195 | 184 |
| 3363125 | 125 | DN 125 | 210 | 199 |
| 3363150 | 160 | DN 150 | 245 | 234 |
| 3363200 | 210 | DN 200 | 284 | 295 |
Zastosowanie
Walraven BISMAT 1000 Zestawy do mocowania pionów, 75 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur pionowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven BISMAT 1000 Zestawy do mocowania pionów, 75 mm?
Ten numer katalogowy (3363070) obejmuje rury o średnicy zewnętrznej 75 mm (DN 70). Inne średnice tej serii znajdziesz w tabeli powyżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 225 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu
