Obejmy izolowane termicznie
Obejmy chłodu z wkładką z pianki PUR/PIR o dużej gęstości do instalacji chłodniczych, klimatyzacji, wody lodowej i pomp ciepła: Walraven BISOFIX E13/E19/E25/E32, 88 i PIR oraz Niczuk L2/L4/L6 i PX20/PX30. Obejma przerywa mostek cieplny i zapobiega wykraplaniu na rurze – 354 produkty, Ø 8–406,4 mm.

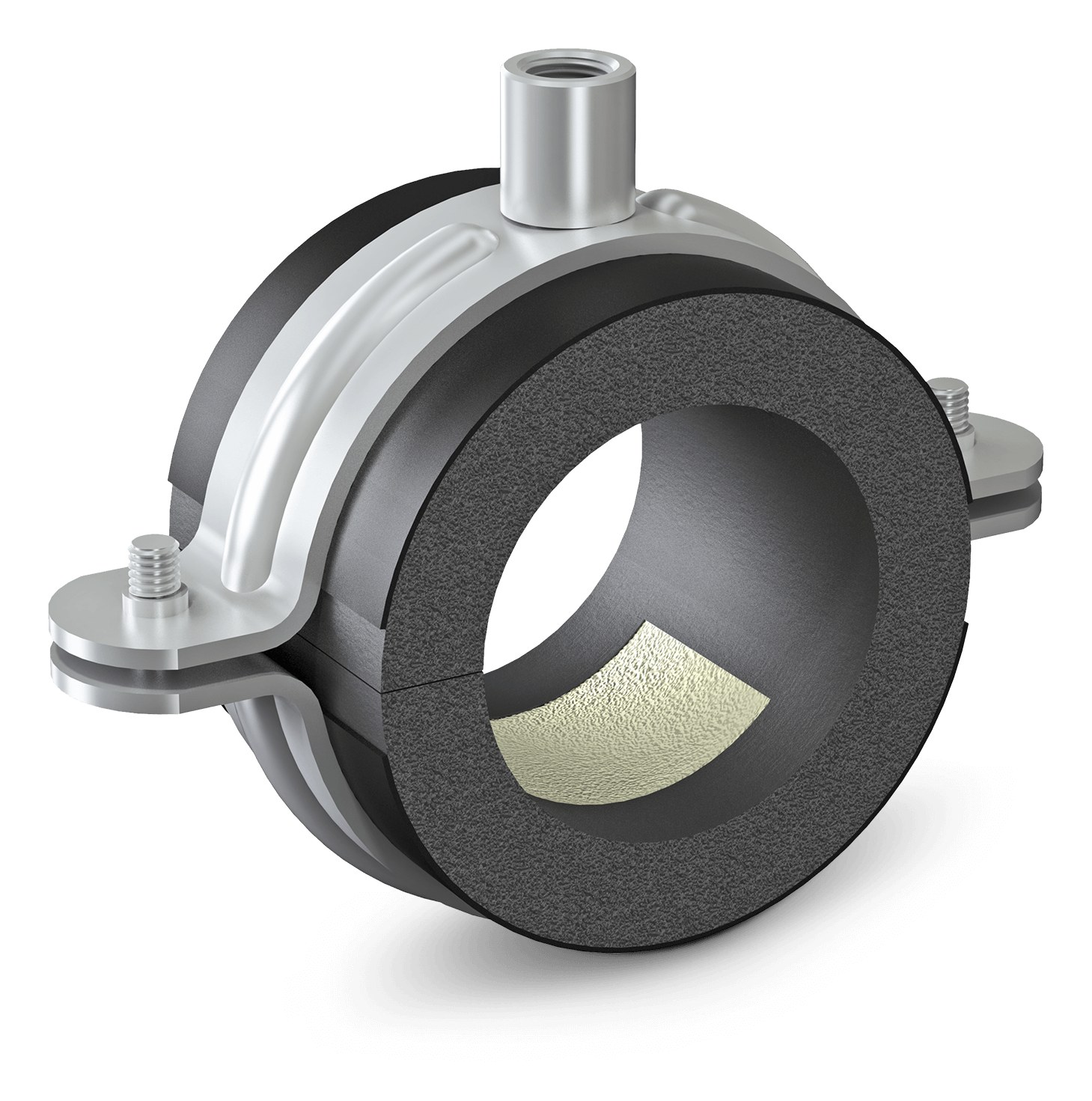

Niczuk Obejmy chłodu L2, 101–102 mm
- Producent: Niczuk
- Numer katalogowy: 80220010100
- Kod producenta: L2-101
Niczuk Obejmy chłodu L2, 108 mm
- Producent: Niczuk
- Numer katalogowy: 80220010800
- Kod producenta: L2-108
Niczuk Obejmy chłodu L2, 114–115 mm
- Producent: Niczuk
- Numer katalogowy: 80220011400
- Kod producenta: L2-114
Niczuk Obejmy chłodu L2, 12 mm
- Producent: Niczuk
- Numer katalogowy: 80220001200
- Kod producenta: L2-12
Niczuk Obejmy chłodu L2, 125 mm
- Producent: Niczuk
- Numer katalogowy: 80220012500
- Kod producenta: L2-125
Niczuk Obejmy chłodu L2, 133 mm
- Producent: Niczuk
- Numer katalogowy: 80220013300
- Kod producenta: L2-133
Niczuk Obejmy chłodu L2, 139–140 mm
- Producent: Niczuk
- Numer katalogowy: 80220013900
- Kod producenta: L2-139
Niczuk Obejmy chłodu L2, 15 mm
- Producent: Niczuk
- Numer katalogowy: 80220001500
- Kod producenta: L2-15
Niczuk Obejmy chłodu L2, 159–160 mm
- Producent: Niczuk
- Numer katalogowy: 80220016000
- Kod producenta: L2-159/160
Niczuk Obejmy chłodu L2, 165–168 mm
- Producent: Niczuk
- Numer katalogowy: 80220016800
- Kod producenta: L2-168
Niczuk Obejmy chłodu L2, 21–25 mm
- Producent: Niczuk
- Numer katalogowy: 80220002100
- Kod producenta: L2-21/22
Niczuk Obejmy chłodu L2, 26–28 mm
- Producent: Niczuk
- Numer katalogowy: 80220002600
- Kod producenta: L2-26/28
Niczuk Obejmy chłodu L2, 33–35 mm
- Producent: Niczuk
- Numer katalogowy: 80220003300
- Kod producenta: L2-33/35
Niczuk Obejmy chłodu L2, 42 mm
- Producent: Niczuk
- Numer katalogowy: 80220004200
- Kod producenta: L2-42
Niczuk Obejmy chłodu L2, 48–49 mm
- Producent: Niczuk
- Numer katalogowy: 80220004800
- Kod producenta: L2-48
Kalkulator doboru obejmy: wybierz rodzaj i rozmiar rury (stal DN, miedź, PVC, PEX, żeliwo…) albo wpisz średnicę zewnętrzną, a kalkulator pokaże pasujące obejmy Walraven i Niczuk z tej kategorii – z gwintem, okładziną, wykończeniem i obciążeniem, także dla rur w izolacji.
Dla kogo
Dla firm chłodniczych, klimatyzacyjnych i wykonawców instalacji wody lodowej oraz pomp ciepła. Zwykła obejma na rurze w izolacji zgniata otulinę i tworzy mostek cieplny – w tym miejscu rura się poci, a izolacja niszczeje. Obejma izolowana ma nośny rdzeń z pianki o gęstości ok. 80–200 kg/m³ i paroszczelną powłokę, którą łączy się z izolacją rury.
Jak dobrać obejmę izolowaną
| Filtr | Jak wybrać |
|---|---|
| Średnica rury [mm] | zewnętrzna średnica rury (nie izolacji) – wkładka jest dopasowana fabrycznie: miedź 12–54, stal 21,3–406,4 mm. |
| Okładzina = grubość izolacji | E13 / E19 / E25 / E32 = 13, 19, 25, 32 mm PUR; PIR20 / PIR30 / PIR50 – do niższych temperatur i większych grubości; L2/L4/L6 Niczuk – 20/40/60 mm. |
| Gwint | M8/M10 do rur miedzianych i małych stalowych; M10/M12 i M12/M16 przy większych średnicach i obciążeniach. |
| Obciążenie [kN] | od 0,8 do 4,5 kN – przy ciężkich rurach z wodą dobieraj z zapasem. |
Montaż
- grubość wkładki dobierz równą grubości izolacji rury – powłoki łączy się taśmą paroszczelną,
- obejmę można zamontować jako podporę ślizgową (standard) lub punkt stały (z odpowiednią wersją / wkładką stalową),
- przy ujemnych temperaturach medium (freon, glikol) wybieraj PIR o wyższej gęstości i większej grubości.
Najczęstsze pytania
Czym różni się BISOFIX E od PIR?
E – pianka PUR w grubościach 13–32 mm do klimatyzacji i wody lodowej; PIR – pianka o wyższej odporności i grubościach 20–50 mm do chłodnictwa i niższych temperatur.
Czy obejma izolowana może być punktem stałym?
Wybrane modele (np. BISOFIX z wkładką stalową 434, Niczuk PX) – wtedy siła przenoszona jest przez rdzeń nośny; sprawdź w karcie produktu.
Dlaczego nie zwykła obejma na izolacji?
Zgniecenie otuliny tworzy mostek cieplny: kondensacja, korozja rury i zniszczona izolacja w miejscu podpory.
