Narzędzia dla instalatorów i projektantów – kalkulatory online
Bezpłatne narzędzia, które skracają dobór materiału i kompletowanie dokumentacji. Działają w przeglądarce na komputerze i telefonie, bez logowania. Dane pochodzą z kart technicznych i ocen technicznych producentów: Walraven, Niczuk, Carboline, Promat i Alfaseal.

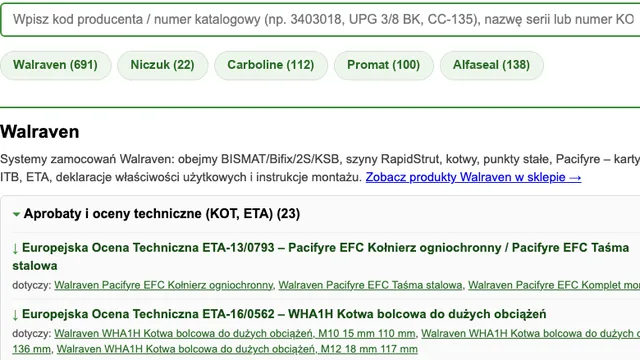

Karty katalogowe i techniczne, deklaracje właściwości użytkowych (DoP), Europejskie Oceny Techniczne (ETA), Krajowe Oceny Techniczne (KOT), certyfikaty i instrukcje montażu Walraven, Niczuk, Carboline, Promat i Alfaseal. Wpisz kod producenta, nazwę serii albo numer dokumentu.
Kiedy się przyda: dokumentacja powykonawcza, odbiór instalacji ppoż, pytanie inspektora o DoP lub ocenę techniczną.

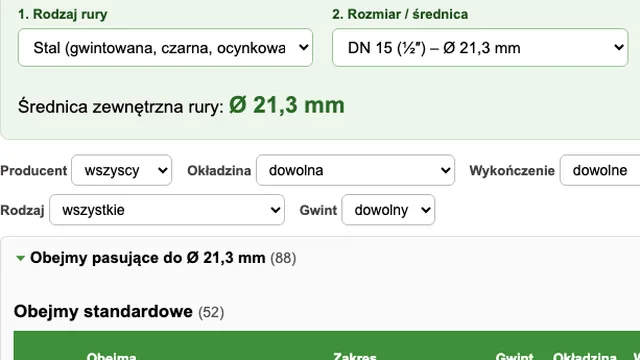

Wybierz rurę – stal (DN i cale), miedź, stal nierdzewną, PEX, PVC/PP, kanalizację, żeliwo SML albo kanał wentylacyjny – lub wpisz średnicę zewnętrzną. Kalkulator pokaże obejmy z oferty, które obejmą tę średnicę, z gwintem, okładziną, wykończeniem i dopuszczalnym obciążeniem. Uwzględnia rury w izolacji.
Kiedy się przyda: zamawianie mocowań instalacji, szukanie odpowiednika obejmy, rura w otulinie.

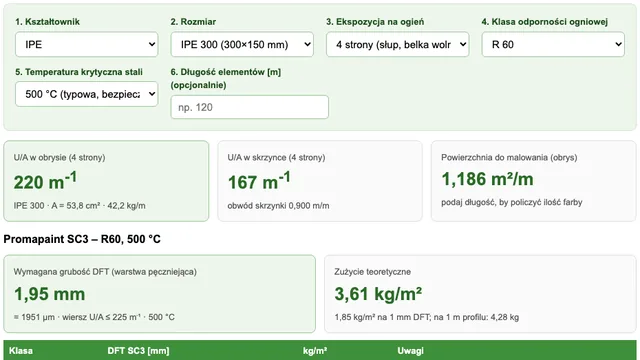

Wskaźnik masywności przekroju U/A (Am/V) dla IPE, HEA, HEB, HEM, UPN, rur i profili zamkniętych – w obrysie i w skrzynce, przy ekspozycji na ogień z 3 lub 4 stron. Do tego grubość farby pęczniejącej Promapaint SC3 (Promat) dla R 15–R 150 i wybranej temperatury krytycznej, zużycie farby i liczba wiader.
Kiedy się przyda: wycena zabezpieczenia konstrukcji stalowej, sprawdzenie projektu, dobór natrysku lub płyt do U/A.
Rury stalowe gwintowane i przewodowe (EN 10255 do DN 150, EN 10220). Wymiar w calach to oznaczenie gwintu, a nie średnica – rura 1″ ma 33,7 mm średnicy zewnętrznej. Obejmę dobiera się do średnicy zewnętrznej, z izolacją – do średnicy otuliny.
Czy narzędzia są bezpłatne i czy trzeba się logować?
Tak, wszystkie narzędzia są bezpłatne i działają bez rejestracji, na komputerze i telefonie. Dobór obejmy i wynik kalkulatora U/A zapiszesz jako link (przycisk „Kopiuj link”), a zestawienie profili z kalkulatora U/A wydrukujesz albo skopiujesz do arkusza.
Skąd pochodzą dane w kalkulatorach?
Kalkulator obejm korzysta z zakresów średnic, gwintów, okładzin i obciążeń podanych w kartach katalogowych Walraven i Niczuk dla produktów z naszej oferty. Kalkulator U/A liczy przekroje z katalogowych wymiarów kształtowników, a grubości farby odczytuje z tabel Europejskiej Oceny Technicznej ETA 20/1258 dla Promapaint SC3. Dokumenty w dziale Do pobrania to pliki producentów.
Czy wynik kalkulatora zastępuje projekt?
Nie. Narzędzia pomagają dobrać i wycenić materiał, ale rozstaw podpór, obciążenia, temperaturę krytyczną i grubość zabezpieczenia ogniochronnego ostatecznie potwierdza projektant na podstawie dokumentacji producenta. Wykonanie potwierdza się odbiorem i pomiarami.
Jak przeliczyć DN na cale i milimetry?
DN to średnica nominalna – umowne oznaczenie, a nie wymiar. Rurę stalową opisuje się DN albo calami gwintu, a obejmę dobiera się do średnicy zewnętrznej: DN 15 = ½″ = 21,3 mm, DN 25 = 1″ = 33,7 mm, DN 50 = 2″ = 60,3 mm, DN 100 = 4″ = 114,3 mm. Rury miedziane i z tworzyw oznacza się od razu średnicą zewnętrzną (np. Cu 22, PP 32). Pełna tabela jest wyżej na tej stronie.
Jak znaleźć kartę techniczną, DoP albo ETA konkretnego produktu?
W dziale Do pobrania wpisz kod producenta, numer katalogowy, nazwę serii lub numer dokumentu (np. ETA-13/0793). Wyszukiwarka pokaże wszystkie pliki tego produktu. Te same dokumenty są też w zakładce „Do pobrania” na karcie produktu w sklepie.
Jakiego narzędzia brakuje?
Przygotowujemy przelicznik DN ↔ cale ↔ mm i kalkulator wydłużenia termicznego rur. Jeśli potrzebujesz innego kalkulatora albo tabeli, napisz przez formularz kontaktowy – kolejne narzędzia dodajemy według pytań klientów.
