W skrócie: Systemowe szyny montażowe (profile C) to podstawa tras dla rur, kanałów wentylacyjnych i korytek kablowych. 41×21 – lekkie zawieszenia i konsole na krótkich rozpiętościach; 41×41 – standard uniwersalny do większości instalacji; 41×62 / 41×82 (podwójne i wysokie) – duże rozpiętości i ciężkie instalacje; 27×18, 30×30, 38×40 – szyny lekkie do rur o małych średnicach i montażu bezpośrednio do ściany. Grubość blachy (1,5 / 2,0 / 2,5 mm) i rozpiętość decydują o nośności – odczytuje się ją z tabel producenta. Do szyny pasują nakrętki szynowe M6–M12, konsole, kątowniki, łączniki, stopy i zaślepki tego samego systemu.
Czym jest szyna montażowa i dlaczego warto ją stosować
Szyna montażowa to zimnogięty profil stalowy w kształcie litery C z zagiętymi do wewnątrz krawędziami (tzw. profil strut) i perforacją w dnie. Zagięte krawędzie tworzą „zęby”, w które zazębia się nakrętka szynowa – dzięki temu każdy element (obejmę, konsolę, kątownik) można zamocować w dowolnym miejscu długości bez wiercenia i przesuwać przy regulacji. Perforacja służy do kotwienia szyny do ściany lub stropu oraz do przykręcania łączników.
W porównaniu z kątownikami spawanymi na budowie system szynowy jest szybszy, powtarzalny, ocynkowany fabrycznie (bez uszkodzeń powłoki przy spawaniu) i ma udokumentowaną nośność – co ma znaczenie przy odbiorach i w dokumentacji powykonawczej.
Profile – wymiary i zastosowanie
| Profil (szer. × wys.) | Grubość blachy | Nakrętki | Typowe zastosowanie | Przykłady w sklepie |
|---|---|---|---|---|
| 27×18 / 28×18 | 1,25–1,5 mm | M6–M8 | lekkie rury do DN 25, przewody elektryczne, montaż bezpośrednio do ściany | Walraven RapidRail 27×18, Niczuk SZW 28×18 |
| 30×15 / 30×16 / 30×20 | 1,5 mm | M6–M8 | szyna ścienna pod lekkie obejmy, klimatyzatory split, trasy kablowe w mieszkaniach | RapidRail 30×15 / 30×20, Niczuk SZC 30×16 |
| 30×30 | 1,5–2,0 mm | M6–M10 | uniwersalna szyna lekka: rury do DN 50, konsole do 300 mm, ramy pod urządzenia | RapidRail 30×30, Niczuk SZA 30×30, SZU / SZL 30×30 |
| 38×40 | 2,0 mm | M8–M10 | średnie obciążenia, tam gdzie 41×41 jest za duża | RapidRail 38×40 |
| 41×21 | 1,5 / 2,0 / 2,5 mm | M8–M12 | konsole ścienne, krótkie zawiesia pod strop, obejmy kilku rur, trasy kablowe | RapidStrut 41×21 (L/M/H), Niczuk SZMG 41×21 |
| 41×41 | 1,5 / 2,0 / 2,5 mm | M8–M12 | standard przemysłowy: rury do DN 150, kanały, korytka, ramy, konsole do 1 m | RapidStrut 41×41 (L/M/H), Niczuk SZMF 41×41 |
| 41×62 / 41×46 | 2,0–2,5 mm | M8–M12 | większe rozpiętości (2–3 m), ciężkie kanały i kolektory | RapidStrut 41×62, Niczuk SZMH 41×62, SZMK 41×46 |
| 41×82 (podwójna 2×41×41) | 2,5 mm | M10–M12 | trawersy pod kilka rur o dużych średnicach, ramy urządzeń, rozpiętości 3–4 m | RapidStrut podwójna 41×82, Niczuk SZMI 41×82 |
| 50×40 / 50×80 | 3,0 mm | M10–M16 | konstrukcje ciężkie, estakady, wsporniki przemysłowe | Niczuk SZMB 50×40, SZME 50×80 |
Oznaczenia L / M / H (light / medium / heavy) u Walravena i cyfra po symbolu u Niczuka (np. SZMF1,5 / 2,0 / 2,5) wskazują grubość blachy. Ten sam profil 41×41 w wersji 2,5 mm ma o ok. 60–70 % większą nośność zginania niż w wersji 1,5 mm – dobór grubości jest tak samo ważny jak dobór wymiaru.

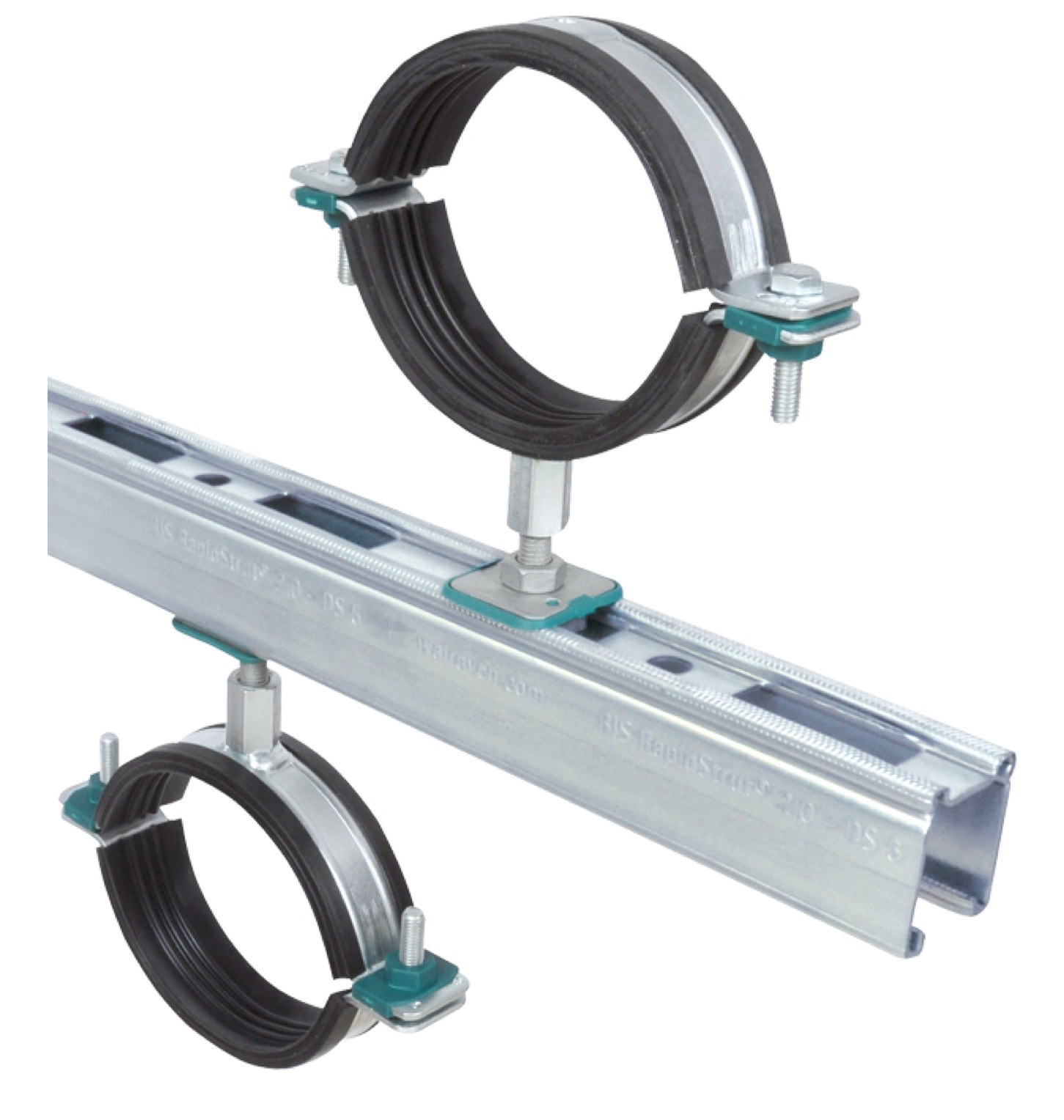

Szyna z obejmami na nakrętkach szynowych – regulacja położenia rur bez wiercenia

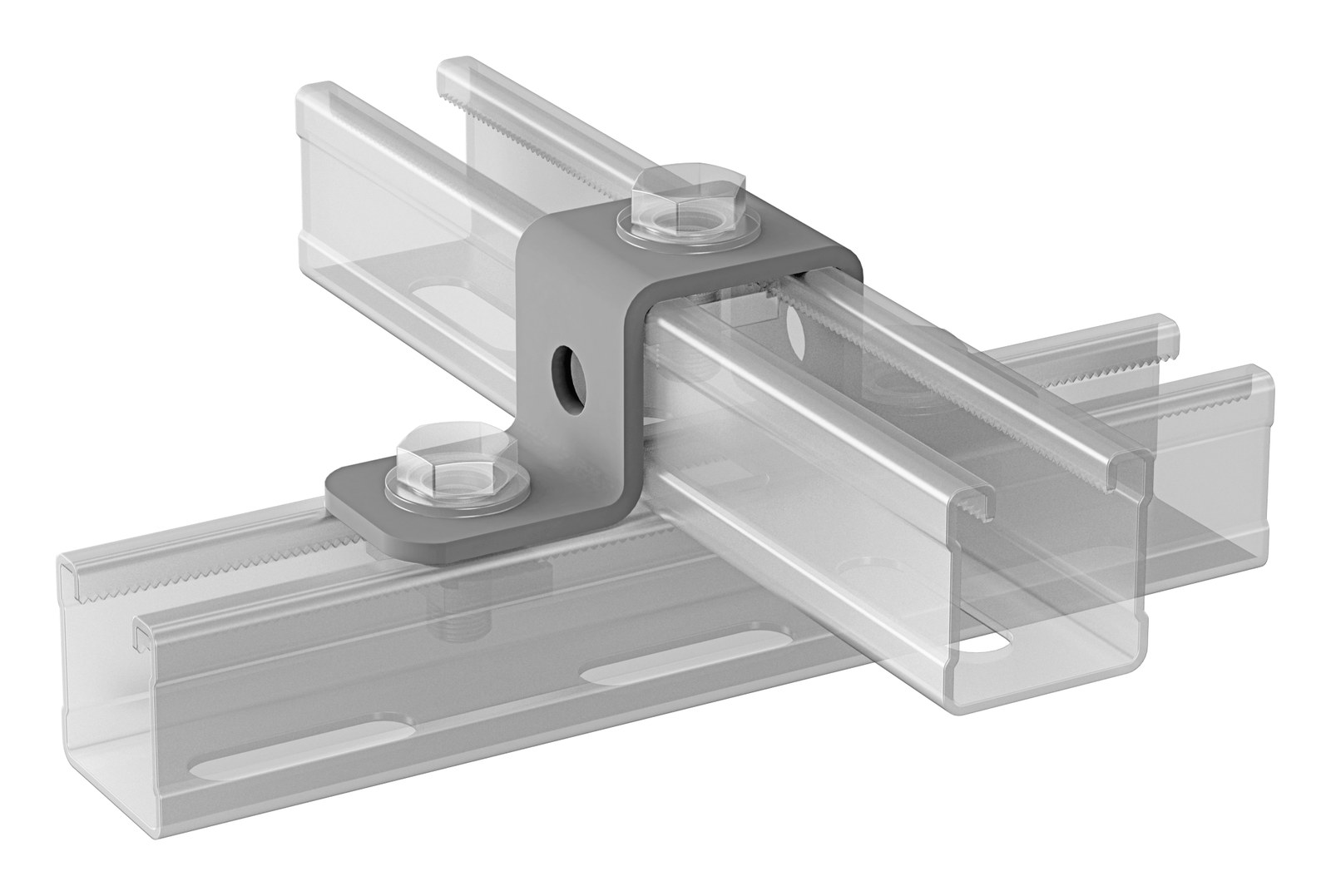

Łączenie szyn kształtką krzyżową – ramy i trawersy bez spawania
Nośność – jak czytać tabele
Producent podaje dla każdego profilu dopuszczalne obciążenie w funkcji rozpiętości (odległości między podporami), zwykle dla obciążenia skupionego w środku i równomiernie rozłożonego, oraz dopuszczalne ugięcie (najczęściej L/200). Przykładowo profil 41×41×2,0 mm przy rozpiętości 1,0 m przenosi obciążenie rzędu 2–3 kN w środku rozpiętości, a przy 2,0 m – proporcjonalnie mniej; profil 41×21 – mniej więcej połowę tych wartości; 41×82 – kilkakrotnie więcej. Dokładne liczby są w kartach szyn (link „Dokumenty” na kartach produktów) i różnią się między producentami.
Policz obciążenie – ciężar rur z wodą i izolacją (np. stal DN 100 z wodą ≈ 24 kg/m, DN 50 ≈ 7 kg/m, PP 110 z wodą ≈ 12 kg/m), kanałów, korytek z kablami – na odcinku przypadającym na jedną trawersę.
Ustal rozpiętość – odległość między zawiesiami/konsolami trawersy lub między kotwami szyny przykręconej do ściany.
Wybierz profil z tabeli tak, aby obciążenie dopuszczalne było większe od obliczonego z zapasem (zalecany współczynnik ≥ 1,5 dla instalacji dynamicznych, np. z pompami).
Sprawdź ugięcie – długie trawersy mogą spełniać warunek wytrzymałości, ale uginać się widocznie; przy rurach ze spadkiem (kanalizacja) ugięcie ma znaczenie.
Sprawdź kotwy i pręty – nośność układu ogranicza najsłabszy element: często to kotwa w stropie lub pręt M8 na długim zawiesiu, nie szyna.
Akcesoria – z czego składa się trasa
Nakrętki szynowe
Ze sprężyną (trzymają się w szynie przed dokręceniem – wygodne nad głową), bez sprężyny (tańsze) lub „szybkiego montażu” obracane o 90° w profilu. Rozmiary M6–M12; dobierz do wymiaru szyny (41 lub 30/27) – nie są zamienne między systemami.
Konsole ścienne
Odcinek szyny z przyspawaną płytą do kotwienia w ścianie – długości 150–1000 mm, wersje lekkie (30×30, 41×21) i ciężkie (41×41, podwójne). Konsole ze wspornikiem ukośnym (rozporowe) przenoszą kilkukrotnie większe obciążenie na końcu.
Kątowniki i łączniki
Płaskie, kątowe 90° i 135°, krzyżowe, teowe, z otworami pod nakrętki szynowe – do budowy ram, trawersów i łączenia szyn na długości. Grubość 4–6 mm w systemach 41.
Stopy i podstawy
Do stawiania ram na posadzce lub dachu; stopy dachowe z gumową podkładką rozkładają obciążenie na papę bez przebijania.
Zawiesia i trawersy
Pręty gwintowane M8–M12 z kotwami stropowymi, zawiesia sprężynowe (wibroizolacja), gotowe zestawy trawers pod kanały (szyna + 2 pręty + akcesoria).
Zaślepki, podkładki ślizgowe, pokrywy
Zaślepki na końce szyn (BHP i estetyka), płytki ślizgowe pod rury z tworzyw i punkty przesuwne, pokrywy profili w widocznych trasach.

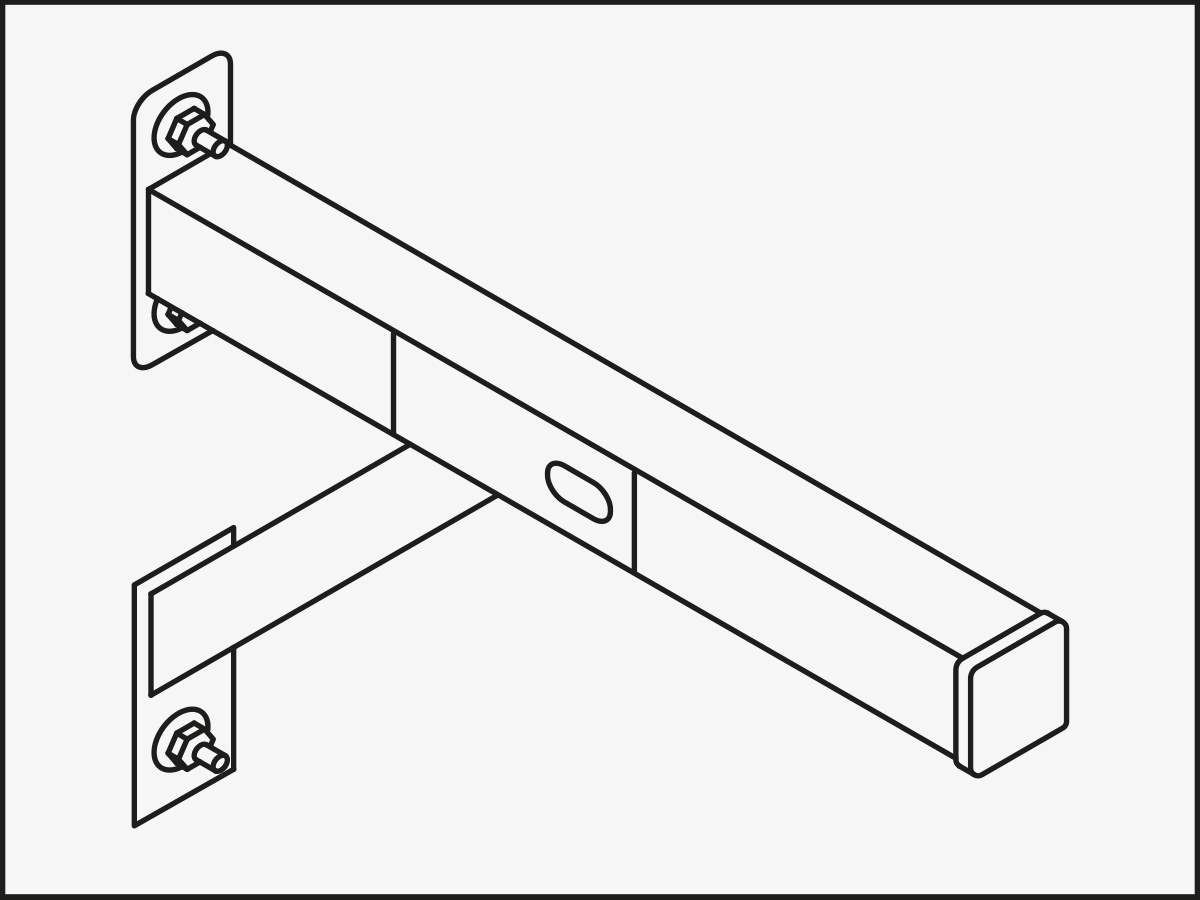

Konsola ścienna z szyny – kotwiona przez płytę czołową

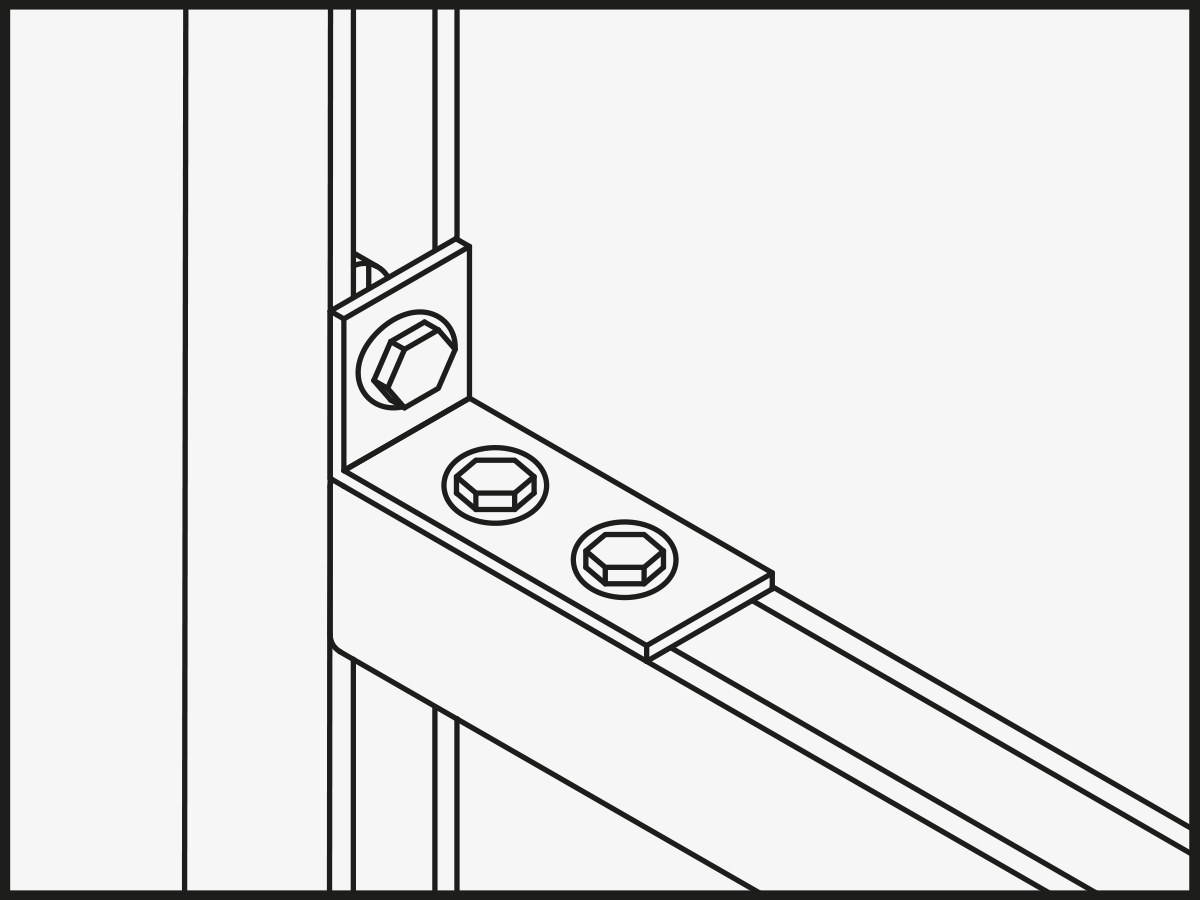

Kątownik 90° – narożnik ramy z profili 41×41
Montaż – zasady, o których warto pamiętać
- Kotwienie szyny do ściany co 0,6–1,0 m przy obciążeniu ciągłym; w betonie kotwy sworzniowe M8–M10, w murze pełnym kołki ramowe, w pustakach i gazobetonie kotwy chemiczne z tuleją siatkową lub dedykowane kołki.
- Otwarcie profilu zwykle w stronę obciążenia – na trawersie szczelina do góry (obejmy wkręcane od góry), na konsoli ściennej do góry lub do przodu w zależności od akcesoriów.
- Cięcie – piłą lub gilotyną do profili; po cięciu tarczą cierną zabezpiecz krawędź farbą cynkową (przy ocynku ogniowym cięcie odsłania stal).
- Moment dokręcania nakrętek szynowych: ok. 10–15 Nm dla M8, 20–25 Nm dla M10 (blacha 2,0–2,5 mm) – za mocno dokręcona nakrętka wygina krawędzie profilu.
- Rozszerzalność – długie trasy rur stalowych i z tworzyw wymagają punktów stałych i podpór przesuwnych; szyna i obejmy muszą pozwolić na ruch (patrz artykuł o kompensacji).
- Ocynk – galwaniczny do wnętrz suchych, ogniowy lub powłoka cynkowo-płatkowa na zewnątrz i w wilgoci, stal nierdzewna w środowisku agresywnym; cały układ (szyna, nakrętka, śruby) w tej samej klasie ochrony.
Który system wybrać: Walraven czy Niczuk?
Oba systemy oferują pełny asortyment profili 41 i profili lekkich, akcesoria, dokumentację nośności i wersje w ocynku galwanicznym, ogniowym (Walraven BUP1000/STN, Niczuk OG) oraz powłoce lamelowej (Niczuk XP Ultra Cover). Walraven RapidStrut ma nakrętki z fabryczną sprężyną i szeroki wybór gotowych trawers oraz zestawów; Niczuk ma bardzo rozbudowaną ofertę kształtek (X5–X12, XK, XX3, XX7), konsol z profilu K oraz profili ciężkich 50×40 i 50×80. W ramach jednego systemu wszystkie elementy są kompatybilne – mieszania systemów lepiej unikać, choć wymiary profili 41 są zgodne z normą i nakrętki zwykle pasują.
Najczęstsze pytania
Jaka jest różnica między szyną 41×21 a 41×41?
Wysokość profilu. Szerokość 41 mm i szczelina są takie same, więc pasują te same nakrętki i akcesoria. 41×41 ma ok. 2–3-krotnie większą nośność zginania na tej samej rozpiętości – do trawersów i długich konsol; 41×21 jest lżejsza i płytsza – do krótkich konsol i montażu na ścianie.
Ile udźwignie szyna 41×41?
Zależy od grubości blachy i rozpiętości: przy rozpiętości 1 m i blasze 2,0 mm – rząd 2–3 kN obciążenia skupionego, przy 2 m odpowiednio mniej. Dokładne wartości znajdują się w tabelach nośności producenta w dokumentach na karcie produktu.
Czy nakrętki szynowe różnych producentów są zamienne?
W profilach 41 mm (szczelina ok. 22 mm) zwykle tak, ale nośność deklarowana przez producenta dotyczy jego kompletu. W profilach lekkich (27×18, 30×30) systemy różnią się i nakrętki nie są zamienne.
Czy szynę można ciąć i zabezpieczać?
Tak – najlepiej piłą taśmową lub gilotyną. Krawędź po cięciu zabezpiecz farbą cynkową, szczególnie przy szynach ocynkowanych ogniowo stosowanych na zewnątrz.
Jak zamocować szynę do stropu z pustaków lub gazobetonu?
Kotwami chemicznymi z tuleją siatkową albo kołkami dedykowanymi do materiałów porowatych; kotwy rozporowe w pustakach i gazobetonie nie osiągają deklarowanych nośności.
