W skrócie: Nieosłonięta konstrukcja stalowa osiąga temperaturę krytyczną (ok. 500–550 °C) po kilkunastu minutach pożaru. Aby uzyskać klasę R 30–R 120, stal trzeba izolować: farbą pęczniejącą (cienka powłoka, estetyczna, typowo R 15–R 120), natryskiem (tani, do R 240, do pomieszczeń technicznych) lub płytami (obudowa skrzynkowa, R do 240). Grubość zabezpieczenia dobiera się z tabeli producenta na podstawie wskaźnika masywności U/A profilu i wymaganej klasy. W sklepie: farby ogniochronne do stali, natryski ogniochronne i płyty ogniochronne.
Dlaczego stal trzeba chronić przed ogniem
Stal jest niepalna, ale bardzo dobrze przewodzi ciepło i szybko traci wytrzymałość w wysokiej temperaturze. W 500 °C granica plastyczności spada do ok. 78 % wartości początkowej, w 600 °C – do ok. 47 %, a przy 700 °C zostaje mniej niż jedna czwarta. Ponieważ konstrukcje projektuje się z pewnym zapasem, tzw. temperatura krytyczna – przy której element przestaje przenosić obciążenia – wynosi zwykle 500–600 °C (dokładna wartość zależy od stopnia wykorzystania nośności i wynika z obliczeń wg PN-EN 1993-1-2).
W pożarze standardowym temperatura gazów przekracza 500 °C już po ok. 5 minutach, a 800 °C po 20 minutach. Cienkościenny profil bez osłony nagrzewa się niemal równie szybko. Dlatego warunki techniczne (WT z 2002 r., które na podstawie art. 102a Prawa budowlanego można stosować przejściowo) wymagają dla głównej konstrukcji nośnej klasy R 30 (budynki klasy D), R 60 (C), R 120 (B) lub R 240 (A) – a taką klasę stal osiąga wyłącznie z izolacją ogniochronną.

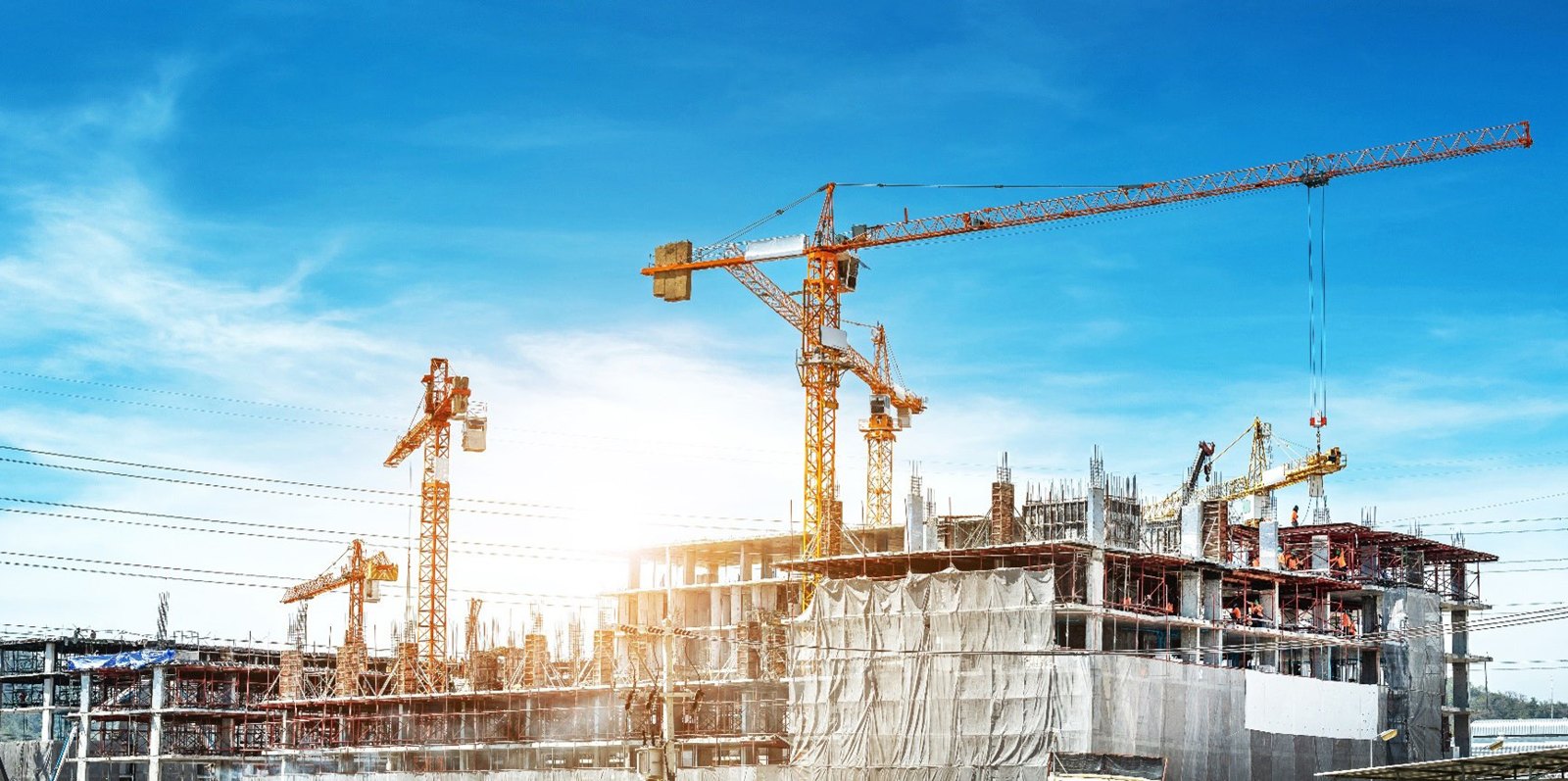

Słupy i dźwigary stalowe hali – bez zabezpieczenia osiągają temperaturę krytyczną po kilkunastu minutach pożaru
Wskaźnik masywności U/A – klucz do doboru grubości
Szybkość nagrzewania profilu zależy od stosunku jego obwodu ogrzewanego U [m] do pola przekroju A [m²]. Wynik – wskaźnik masywności U/A [m⁻¹] – mówi, ile powierzchni odbierającej ciepło przypada na jednostkę masy stali:
- niski U/A (np. 50–100 m⁻¹) – profile masywne, ciężkie (HEB 300, HEM) – nagrzewają się wolno, wymagają cienkiej powłoki;
- wysoki U/A (np. 250–400 m⁻¹) – profile smukłe, cienkościenne (IPE 100, rury, kształtowniki zimnogięte) – nagrzewają się szybko, wymagają grubego zabezpieczenia lub w ogóle nie mieszczą się w zakresie stosowania farby.
Sposób obliczania U zależy od tego, jak profil jest ogrzewany: z czterech stron (słup wolnostojący), z trzech stron (belka pod stropem betonowym – górna półka osłonięta) albo w obudowie skrzynkowej (obwód prostokąta opisanego na profilu). Tablice U/A dla typowych profili walcowanych publikuje każdy producent farb i natrysków; dla przekrojów niestandardowych trzeba je policzyć.
| Profil | U/A – 4 strony, ogrzewanie po obwodzie | U/A – 3 strony (belka pod stropem) | Komentarz |
|---|---|---|---|
| IPE 120 | ok. 350 m⁻¹ | ok. 300 m⁻¹ | bardzo smukły – farba zwykle tylko do R 30–R 60 |
| IPE 300 | ok. 215 m⁻¹ | ok. 185 m⁻¹ | typowa belka stropowa |
| HEA 200 | ok. 210 m⁻¹ | ok. 175 m⁻¹ | lekki słup |
| HEB 300 | ok. 115 m⁻¹ | ok. 95 m⁻¹ | masywny słup – cienka powłoka |
| Rura 219,1×8 | ok. 130 m⁻¹ | – | profil zamknięty – ogrzewany tylko z zewnątrz |
Wartości w tabeli są orientacyjne i służą zrozumieniu zasady – do doboru grubości zabezpieczenia używaj tablic z aktualnej Krajowej/Europejskiej Oceny Technicznej konkretnego produktu, dla właściwej temperatury krytycznej i sposobu ogrzewania.
Policz sam: kalkulator U/A oblicza wskaźnik masywności dla IPE, HEA, HEB, HEM, UPN, rur i profili zamkniętych (ekspozycja 3- lub 4-stronna) i odczytuje z ETA 20/1258 wymaganą grubość farby Promapaint SC3 dla R15–R150 przy zadanej temperaturze krytycznej, razem z zużyciem farby i liczbą opakowań.
Trzy metody zabezpieczenia – porównanie
Farby pęczniejące (intumescentne)
Cienkie powłoki (0,3–3 mm na sucho), które w temperaturze ok. 200–300 °C pęcznieją kilkadziesiąt razy, tworząc izolującą pianę węglową. Wygląd jak zwykłe malowanie, możliwość barwienia nawierzchniowego. Typowo R 15–R 120, wybrane systemy – np. Promapaint SC3 według ETA 20/1258 – do R 150. Wymagają gruntu antykorozyjnego i najczęściej lakieru nawierzchniowego. Najdroższe za m², ale jedyne akceptowalne tam, gdzie stal jest widoczna.
Natryski ogniochronne
Zaprawy na bazie wermikulitu, perlitu lub wełny mineralnej nakładane agregatem w warstwach 10–60 mm. Tanie w materiale, szybkie na dużych powierzchniach, klasy do R 240. Powierzchnia chropowata, niska odporność mechaniczna – stosowane w halach, garażach, pomieszczeniach technicznych, nad sufitami podwieszanymi.
Płyty ogniochronne
Płyty krzemianowo-wapniowe, gipsowo-włóknowe lub z wełny mineralnej montowane jako obudowa skrzynkowa na klipsy, zszywki lub kołki. Gładka, twarda powierzchnia gotowa do malowania; klasy do R 240; niezależne od masywności (dobór z tabeli grubości płyty). Pracochłonne przy skomplikowanej geometrii węzłów.
Betonowanie / obmurowanie
Rozwiązanie tradycyjne – obetonowanie słupów lub wypełnienie profili zamkniętych betonem. Duży ciężar i grubość, ale zerowe koszty utrzymania i pełna odporność mechaniczna.
| Kryterium | Farba pęczniejąca | Natrysk | Płyty |
|---|---|---|---|
| Osiągalna klasa | R 15 – R 120 (do R 150) | R 30 – R 240 | R 30 – R 240 |
| Grubość zabezpieczenia | 0,3 – 3 mm | 10 – 60 mm | 15 – 60 mm |
| Estetyka | bardzo dobra | słaba | dobra |
| Odporność mechaniczna | średnia | niska | wysoka |
| Koszt materiału / m² | wysoki | niski | średni |
| Czas wykonania | kilka warstw, przerwy technologiczne | szybko | wolno przy skomplikowanych węzłach |
| Zastosowanie na zewnątrz | tylko systemy z lakierem, wg ETA | ograniczone | ograniczone |
| Typowe miejsce | biura, galerie, hale widoczne | garaże, hale, sufity techniczne | słupy w pomieszczeniach, szachty |
Farba pęczniejąca – jak dobrać grubość powłoki
Ustal wymaganą klasę – z projektu (np. R 60 dla budynku klasy C, R 120 dla klasy B). Sprawdź, czy dotyczy całej konstrukcji, czy tylko głównej konstrukcji nośnej – dla konstrukcji dachu wymagania są niższe (R 15–R 30).
Policz lub odczytaj U/A każdego typu profilu z uwzględnieniem sposobu ogrzewania (4 strony / 3 strony). Profile o różnym U/A będą miały różne grubości powłoki.
Przyjmij temperaturę krytyczną – najczęściej 500 °C (bezpiecznie) lub wartość z obliczeń konstruktora (np. 550–620 °C dla elementów słabo wykorzystanych). Wyższa temperatura krytyczna = cieńsza powłoka.
Odczytaj grubość suchej powłoki (DFT) z tabeli w KOT/ETA farby – dla klasy R, wartości U/A i temperatury krytycznej. Przelicz na grubość mokrą i zużycie, uwzględniając straty (natrysk ok. 20–40 %).
Dobierz system: grunt antykorozyjny kompatybilny z farbą (np. epoksydowy lub alkidowy z listy producenta) → farba pęczniejąca w wymaganej liczbie warstw → lakier nawierzchniowy, jeśli wymagany (wilgoć, UV, kolor).
Kontroluj wykonanie: pomiar DFT grubościomierzem w siatce punktów, protokoły z każdej warstwy, karta gwarancyjna z numerem partii – to dokumenty wymagane przy odbiorze.

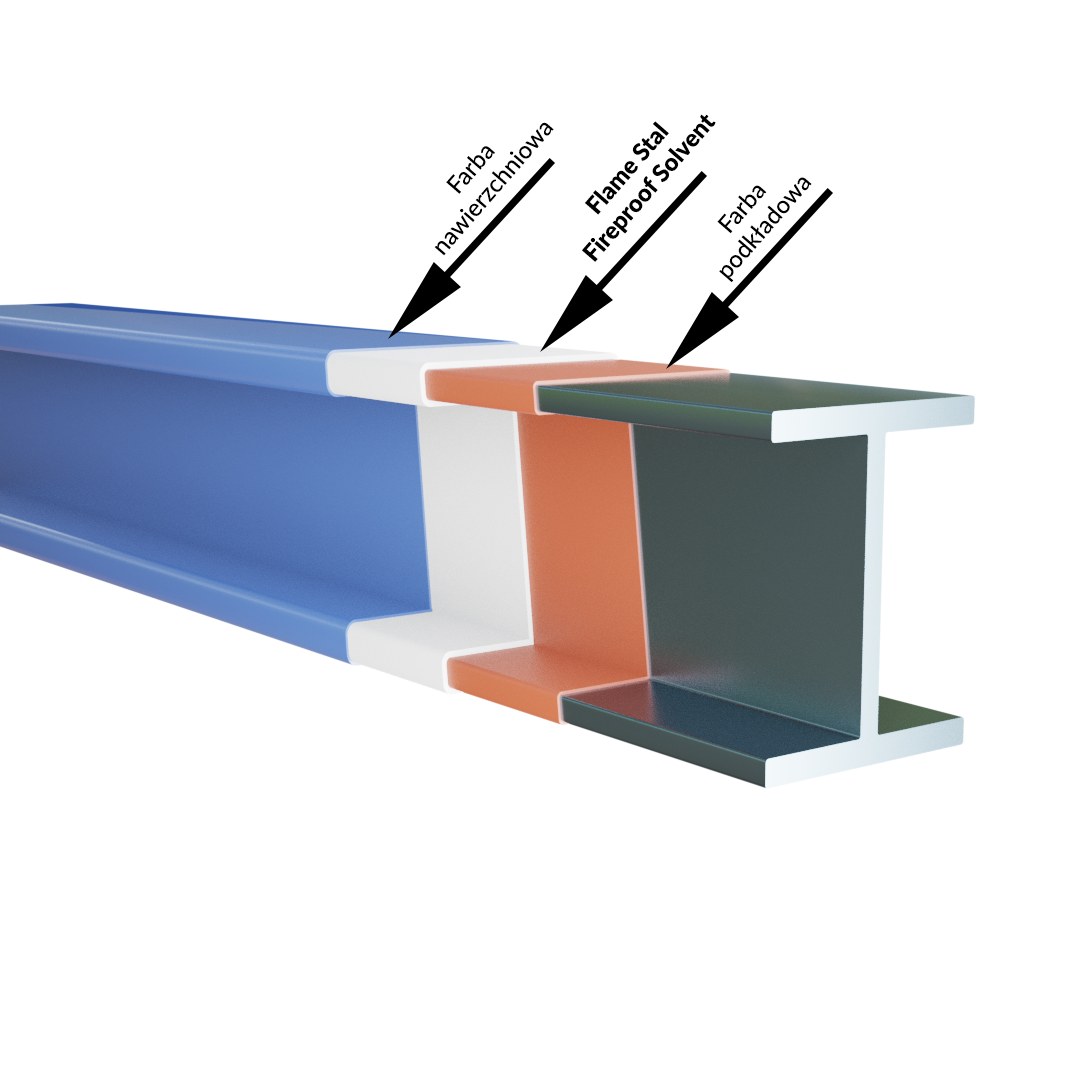

Układ warstw na dwuteowniku: farba podkładowa (antykorozyjna) → farba pęczniejąca → farba nawierzchniowa

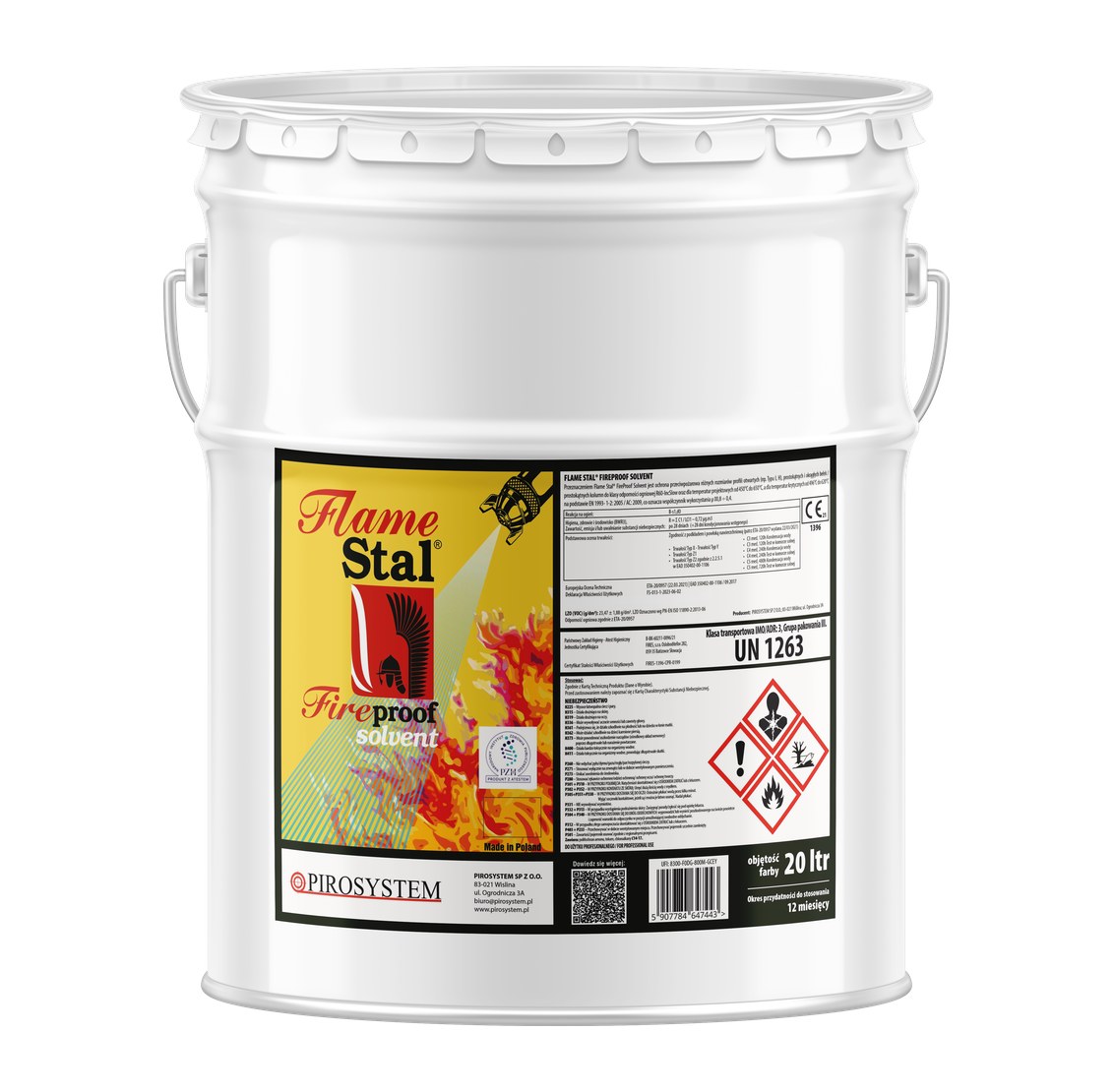

Farby pęczniejące nakłada się natryskiem bezpowietrznym, wałkiem lub pędzlem w kilku warstwach
R 15, R 30, R 60, R 120 – jak rośnie grubość farby (przykład z ETA)
Każda farba pęczniejąca ma w ocenie technicznej minimalną grubość, poniżej której nie wolno schodzić. Dla niższych klas – R 15 i R 30, wymaganych m.in. dla konstrukcji dachu, a dla typowych profili także R 60 – zwykle to ona wystarcza. Od R 90 grubość rośnie szybko, a wyższa temperatura krytyczna wyraźnie ją obniża. Tak wygląda to w tabelach ETA 20/1258 dla farby Promapaint SC3 (grubość suchej warstwy pęczniejącej, bez podkładu i nawierzchni):
| Klasa | IPE 300 – belka pod stropem (3 strony, U/A ≈ 193 m⁻¹), 500 °C | … przy 550 °C | HEB 200 – słup (4 strony, U/A ≈ 151 m⁻¹), 500 °C | … przy 550 °C |
|---|---|---|---|---|
| R 15 | 1,845 mm | 1,845 mm | 1,951 mm | 1,951 mm |
| R 30 | 1,845 mm | 1,845 mm | 1,951 mm | 1,951 mm |
| R 60 | 1,845 mm | 1,845 mm | 1,951 mm | 1,951 mm |
| R 90 | 3,064 mm | 2,411 mm | 2,718 mm | 2,070 mm |
| R 120 | 5,155 mm | 4,531 mm | 4,756 mm | 4,080 mm |
Inne farby mają własne tabele i własne grubości minimalne – zawsze korzystaj z oceny technicznej konkretnego produktu. Gdy tabela nie podaje grubości dla danego U/A, klasy i temperatury, profil jest zbyt smukły – zostają płyty ogniochronne, natrysk albo obliczenie wyższej temperatury krytycznej przez konstruktora. Grubość Promapaint SC3 dla dowolnego profilu, klasy i temperatury odczytasz w kalkulatorze U/A. Jak policzyć U/A i temperaturę krytyczną krok po kroku, pokazujemy w poradniku temperatura krytyczna stali i wskaźnik U/A, a wykonanie malowania – w poradniku malowanie ogniochronne konstrukcji stalowych krok po kroku.
Najczęstsze błędy wykonawcze
- Za cienka powłoka – dobór „z pamięci” zamiast z tablicy U/A. Dla profilu IPE 200 i R 60 różnica między 500 °C a 600 °C temperatury krytycznej to nawet dwukrotność grubości.
- Niezgodny grunt – farba pęczniejąca na gruncie spoza listy producenta może się odspoić przy pęcznieniu; ocena techniczna traci ważność.
- Brak lakieru nawierzchniowego w pomieszczeniach wilgotnych – większość farb pęczniejących jest higroskopijna i bez lakieru degraduje.
- Malowanie w złych warunkach – temperatura podłoża poniżej 5–10 °C lub wilgotność powyżej 80 % (w zależności od produktu) wydłuża schnięcie i osłabia powłokę.
- Pominięcie połączeń i blach węzłowych – zabezpieczyć trzeba cały element, także śruby, blachy czołowe i stężenia, jeśli są elementami konstrukcji nośnej.
- Brak dokumentacji – bez protokołów grubości i deklaracji wykonawcy rzeczoznawca nie potwierdzi klasy przy odbiorze.
Kiedy natrysk, kiedy płyty
Jeśli konstrukcja jest niewidoczna (garaż podziemny, hala magazynowa, przestrzeń nad sufitem podwieszanym), natrysk będzie najtańszy i najszybszy – nawet dla R 120 czy R 240. Trzeba jednak pamiętać o osłonie przed uszkodzeniami mechanicznymi w strefie ruchu wózków oraz o tym, że natrysk mocno chłonie wodę i nie nadaje się na zewnątrz bez dodatkowej ochrony.
Płyty ogniochronne są kompromisem: dają twardą, gładką powierzchnię i wysokie klasy, a grubość zależy tylko od klasy R i (w mniejszym stopniu) od masywności. Sprawdzają się na słupach w pomieszczeniach, gdzie natrysk byłby nieestetyczny, a farba za droga lub niewystarczająca (bardzo smukłe profile). Płytami obudowuje się także szachty i kanały, co łączy zabezpieczenie konstrukcji z oddzieleniem pożarowym.
Zabezpieczenie konstrukcji a mocowanie instalacji
Warto pamiętać, że do zabezpieczonej ogniochronnie konstrukcji nie wolno przyspawać ani przykręcić na ostro uchwytów instalacji, bo każde przebicie powłoki lub płyty to lokalny mostek cieplny. Instalacje mocuje się do dźwigarów zaciskami belkowymi (bez wiercenia) zakładanymi przed malowaniem, a przewody i rury – do szyn montażowych podwieszonych do stropu. Jeśli instalacja ma pracować w pożarze (zasilanie pomp, oddymianie), same zawiesia muszą mieć potwierdzoną odporność ogniową – klasy E30/E90 dla tras kablowych i mocowań.
Najczęstsze pytania
Jaka farba pęczniejąca na R 120?
Klasę R 120 osiągają tylko wybrane farby pęczniejące i tylko dla profili o niskiej masywności (zwykle U/A poniżej ok. 150–200 m⁻¹). Dla smuklejszych profili potrzebne będą płyty lub natrysk. Zawsze sprawdzaj tabelę grubości w KOT/ETA wybranego produktu – na przykład Promapaint SC4 ma zakres R 15–R 120, a SC3 – według ETA 20/1258 – do R 150.
Ile kosztuje zabezpieczenie konstrukcji stalowej do R 60?
Cena zależy głównie od masywności profili i klasy. Orientacyjnie: natrysk jest najtańszy, płyty pośrednie, a farba pęczniejąca najdroższa w materiale, ale najszybsza w aplikacji na prostych profilach. Zużycie farby na R 60 dla typowych profili mieści się w przedziale od kilkuset gramów do ponad 2 kg/m² – dokładne wartości z tabeli producenta.
Czy farbę pęczniejącą można stosować na zewnątrz?
Tylko systemy przebadane do stosowania w warunkach zewnętrznych (typ Z1/Z2 lub X wg ETAG 018 / EAD) i zawsze z lakierem nawierzchniowym dopuszczonym przez producenta. Standardowe farby wodorozcieńczalne są przeznaczone do wnętrz.
Czy trzeba zabezpieczać konstrukcję dachu?
W budynkach klasy B i A konstrukcja dachu wymaga R 30, w klasie C – R 15, w klasach D i E nie ma wymagań. Wyjątki dotyczą m.in. budynków jednokondygnacyjnych – decyduje projekt.
Co to jest DFT i jak je mierzyć?
DFT (dry film thickness) to grubość suchej powłoki. Mierzy się ją grubościomierzem elektromagnetycznym w wielu punktach na każdym elemencie; wynik porównuje się z wymaganą grubością z tabeli. Protokół pomiarów jest częścią dokumentacji odbiorowej.
