Walraven Obejma do dużych obciążeń HD500 (1 cala) BUP, 159–169 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33088169
Kod producenta: 33088169
Średnica rury: 159-169 mm
Gwint: G1 cala
Okładzina: silikonowa
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: HD500
- Opis produktu
- Do pobrania (4)
- Recenzje produktu (0)

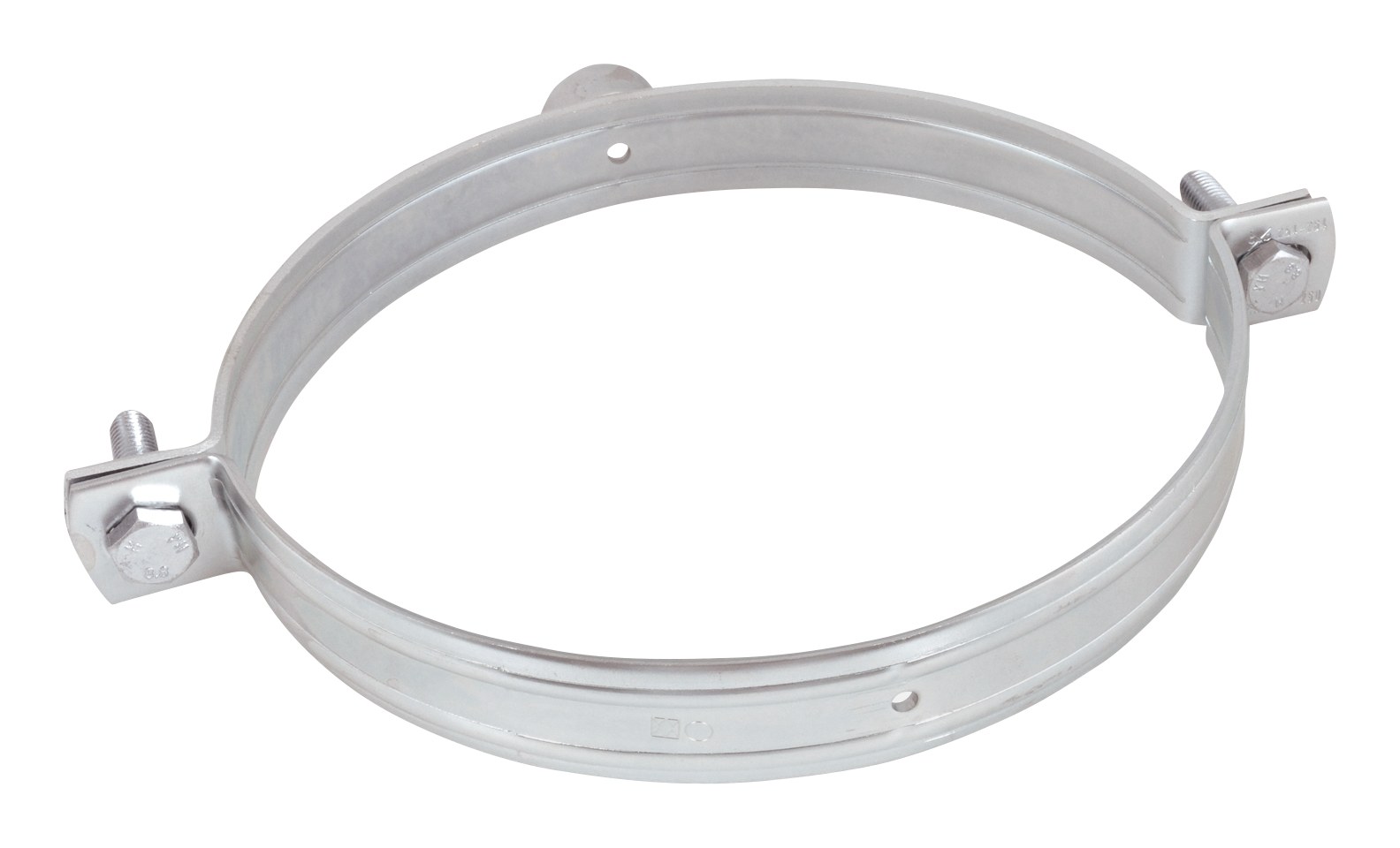

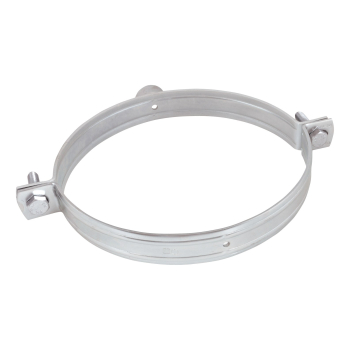

Walraven Obejma do dużych obciążeń HD500 (1 cala) BUP, 159–169 mm
Walraven Obejma do dużych obciążeń HD500 (1 cala) BUP, 159–169 mm to obejma marki Walraven do rur stalowych. Numer katalogowy producenta: 33088169. Zakres średnic rury: 159-169 mm. Gwint łączący: G1". Maksymalne dopuszczalne obciążenie: 8200 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- wytrzymała konstrukcja
- śruby zamykające zabezpieczone podkładkami zapobiegającymi ich wypadaniu
- z nakrętką przyłączeniową spawaną CO2
- materiał: stal
- pokrycie powierzchni:
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- dostępne także: z okładziną z gumy silikonowej (w kolorze brunatnym), o odporności do +200 °C okładzina silikonowa (A 35 15)

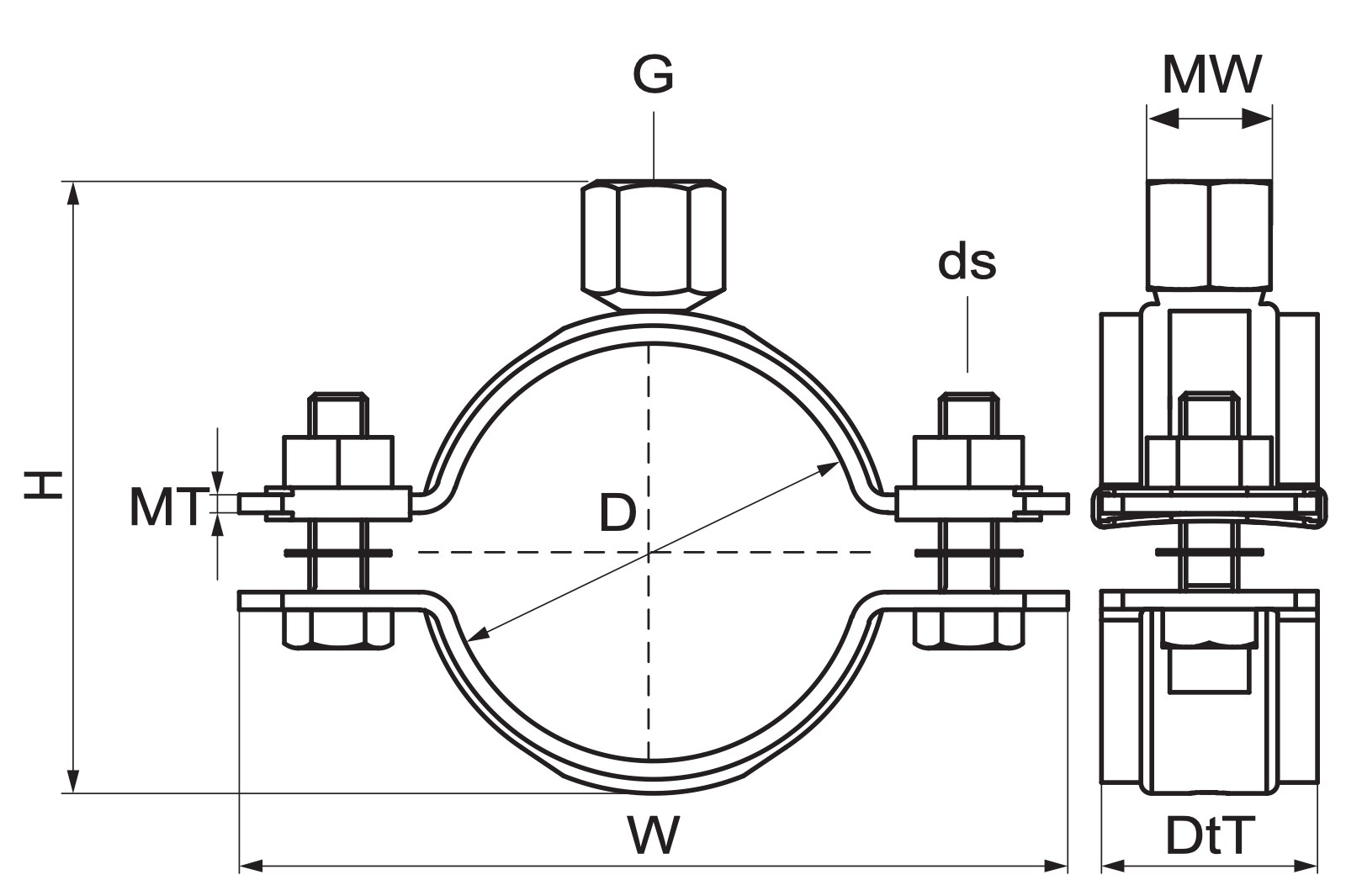

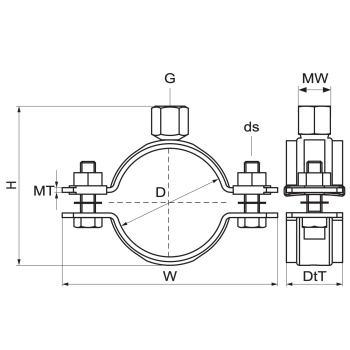

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33088169 |
| Producent | Walraven |
| Kod rodziny | B1019 |
| Średnica zewnętrzna rury | 159-169 mm |
| Średnica rury CTS 03 (IMP) | 6″ |
| Gwint łączący | G1" |
| Całkowita wysokość | 199 mm |
| Całkowita szerokość | 240 mm |
| Całkowita głębokość | 38 mm |
| Materiał Szerokość | 38 mm |
| Grubość materiału | 4 mm |
| Rozmiar śruby | M10 |
| Maksymalne dopuszczalne obciążenie Faz | 8200 N |
| Aprobaty | ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 15 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 945 |
Wszystkie rozmiary w serii (8 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 33088169 (ten produkt) | 159-169 | - | 6 | G1" |
| 33088202 | 192-202 | - | - | G1" |
| 33088227 | 217-227 | DN 200 | 8 | G1" |
| 33088254 | 244-254 | - | - | G1" |
| 33088289 | 279-289 | - | - | G1" |
| 33088325 | 315-325 | DN 300 | 12 | G1" |
| 33088408 | 398-408 | DN 400 | 16 | G1" |
| 33088509 | 499-509 | DN 500 | 20 | G1" |
Zastosowanie
Walraven Obejma do dużych obciążeń HD500 (1 cala) BUP, 159–169 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur stalowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 15 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma do dużych obciążeń HD500 (1 cala) BUP, 159–169 mm?
Ten numer katalogowy (33088169) obejmuje rury o średnicy zewnętrznej 159-169 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący G1", śruba M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 15 szt.; pełna paleta (eur) — 945 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
