Punkty stałe i uchwyty ślizgowe
Elementy kompensacji wydłużeń cieplnych rurociągów: obejmy i uchwyty punktów stałych (Niczuk PSF, LPST, LPSTG, utwierdzenia UPSFUC), podpory przesuwne i ślizgowe (PSA, PSB, PPS), wkładki stalowe Walraven 434 do obejm BISOFIX, okładziny metalowe i uchwyty dB-FiX / CU-FIX. 297 produktów – Ø 14–504 mm, obciążenia do 25 kN.
Niczuk Elementy wahadłowe EW1, M10
- Producent: Niczuk
- Numer katalogowy: 82101001000
- Kod producenta: EW1M10
Niczuk Elementy wahadłowe EW1, M12
- Producent: Niczuk
- Numer katalogowy: 82101001200
- Kod producenta: EW1M12
Niczuk Elementy wahadłowe EW1, M16
- Producent: Niczuk
- Numer katalogowy: 82101001600
- Kod producenta: EW1M16
Niczuk Elementy wahadłowe EW1, M20
- Producent: Niczuk
- Numer katalogowy: 82101002000
- Kod producenta: EW1M20
Niczuk Elementy wahadłowe EW2, M10
- Producent: Niczuk
- Numer katalogowy: 82102001000
- Kod producenta: EW2M10
Niczuk Elementy wahadłowe EW2, M12
- Producent: Niczuk
- Numer katalogowy: 82102001200
- Kod producenta: EW2M12
Niczuk Elementy wahadłowe EW2, M16
- Producent: Niczuk
- Numer katalogowy: 82102001600
- Kod producenta: EW2M16
Niczuk Elementy wahadłowe EW2, M20
- Producent: Niczuk
- Numer katalogowy: 82102002000
- Kod producenta: EW2M20
Niczuk Kształtka odciągu DC
- Producent: Niczuk
- Numer katalogowy: 81132121600
- Kod producenta: DC12/16KPL
Niczuk Kształtka odciągu DCL
- Producent: Niczuk
- Numer katalogowy: 81131121600
- Kod producenta: DCL12/16KPL
Niczuk Kształtka odciągu NDCL
- Producent: Niczuk
- Numer katalogowy: 81131121602
- Kod producenta: NDCL12/16KPL

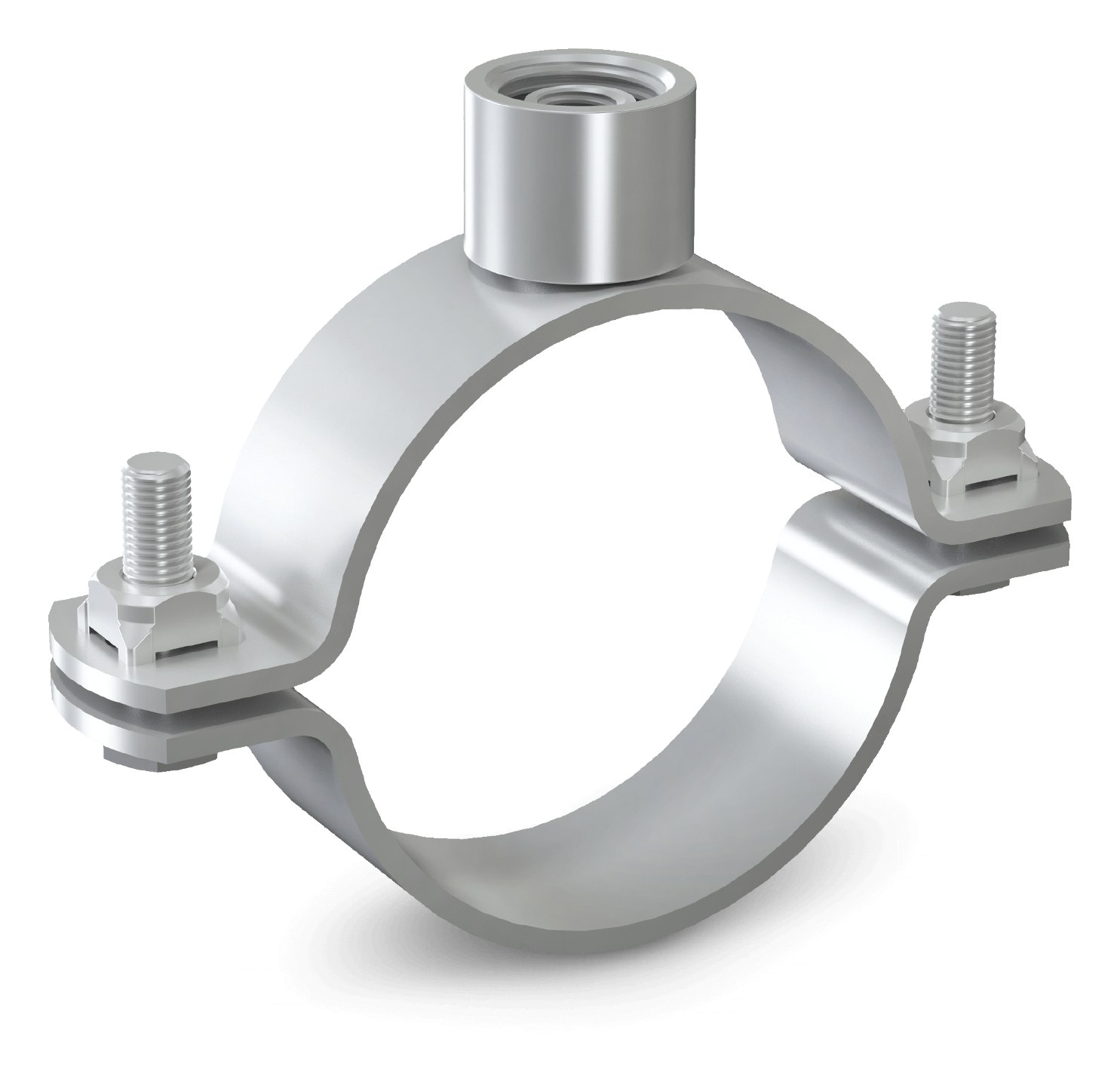

Niczuk Obejmy LPST, 108–111 mm
- Producent: Niczuk
- Numer katalogowy: 80311110920
- Kod producenta: LPST4
Niczuk Obejmy LPST, 112–118 mm
- Producent: Niczuk
- Numer katalogowy: 80311111320
- Kod producenta: LPST114
Niczuk Obejmy LPST, 16–19 mm
- Producent: Niczuk
- Numer katalogowy: 80311101720
- Kod producenta: LPST3/8
Niczuk Obejmy LPST, 20–22 mm
- Producent: Niczuk
- Numer katalogowy: 80311102120
- Kod producenta: LPST1/2
Dla kogo
Dla wykonawców instalacji CO, CWU, wody lodowej i rurociągów technologicznych na dłuższych trasach, gdzie zmiana temperatury powoduje wydłużenie rury: stal ok. 1,2 mm na 1 m przy 100 K, PP-R nawet 15 mm. Bez punktów stałych i podpór ślizgowych siły trafiają w kolana, króćce urządzeń i przejścia ppoż.
Elementy układu
Punkt stały (PS)
Sztywne utwierdzenie rury – obejma stalowa z pierścieniami lub uchwyt PSF/LPST zamocowany do konsoli/szyny kątownikiem, nie na pręcie. Jeden na odcinku między kompensatorami.
Podpora przesuwna / ślizgowa (PP)
Przenosi ciężar, pozwala na ruch osiowy: PSA/PSB na szynie, płytki ślizgowe, obejmy z tuleją; rozstaw jak dla zwykłych podpór.
Punkt prowadzący
Blokuje ruch boczny, dopuszcza osiowy – przy kompensatorach osiowych i długich rurach z tworzyw.
Wkładki i okładziny
Wkładka stalowa 434 zamienia obejmę BISOFIX w punkt stały; okładziny metalowe WL chronią rurę w miejscu zacisku.
Jak rozmieścić
- podziel trasę na proste odcinki między załamaniami; na każdym dokładnie jeden punkt stały, najlepiej w środku,
- ramiona kompensatorów L/Z/U muszą być wolne od punktów stałych – pierwsza obejma za kolanem to podpora ślizgowa,
- punkt stały przy każdym urządzeniu, odgałęzieniu i przejściu przez strop,
- kompensator mieszkowy wymaga dwóch punktów stałych i prowadzenia w odległości ok. 4 i 14 średnic,
- siła na punkt stały = tarcie na podporach + reakcja kompensatora – sprawdź kotwę i konsolę, nie tylko obejmę.
Najczęstsze pytania
Ile wydłuża się rura stalowa 30 m przy 50 K?
Ok. 18 mm (0,012 mm/m·K); miedź 25 mm; PP-R bez wkładki ok. 225 mm.
Czy obejma z EPDM może być punktem stałym?
Nie na gładkiej rurze. Dla stali – obejma bez wkładki z pierścieniami; dla miedzi i tworzyw – obejma dociśnięta między dwiema kształtkami.
Podpora ślizgowa czy zwykła obejma „na luz"?
Przy małych średnicach i wydłużeniach kilku mm wystarczy obejma z gumą lekko dokręcona; przy większych – podpora z płytką ślizgową lub rolką, aby tarcie nie obciążało punktu stałego.
