Płyty ogniochronne

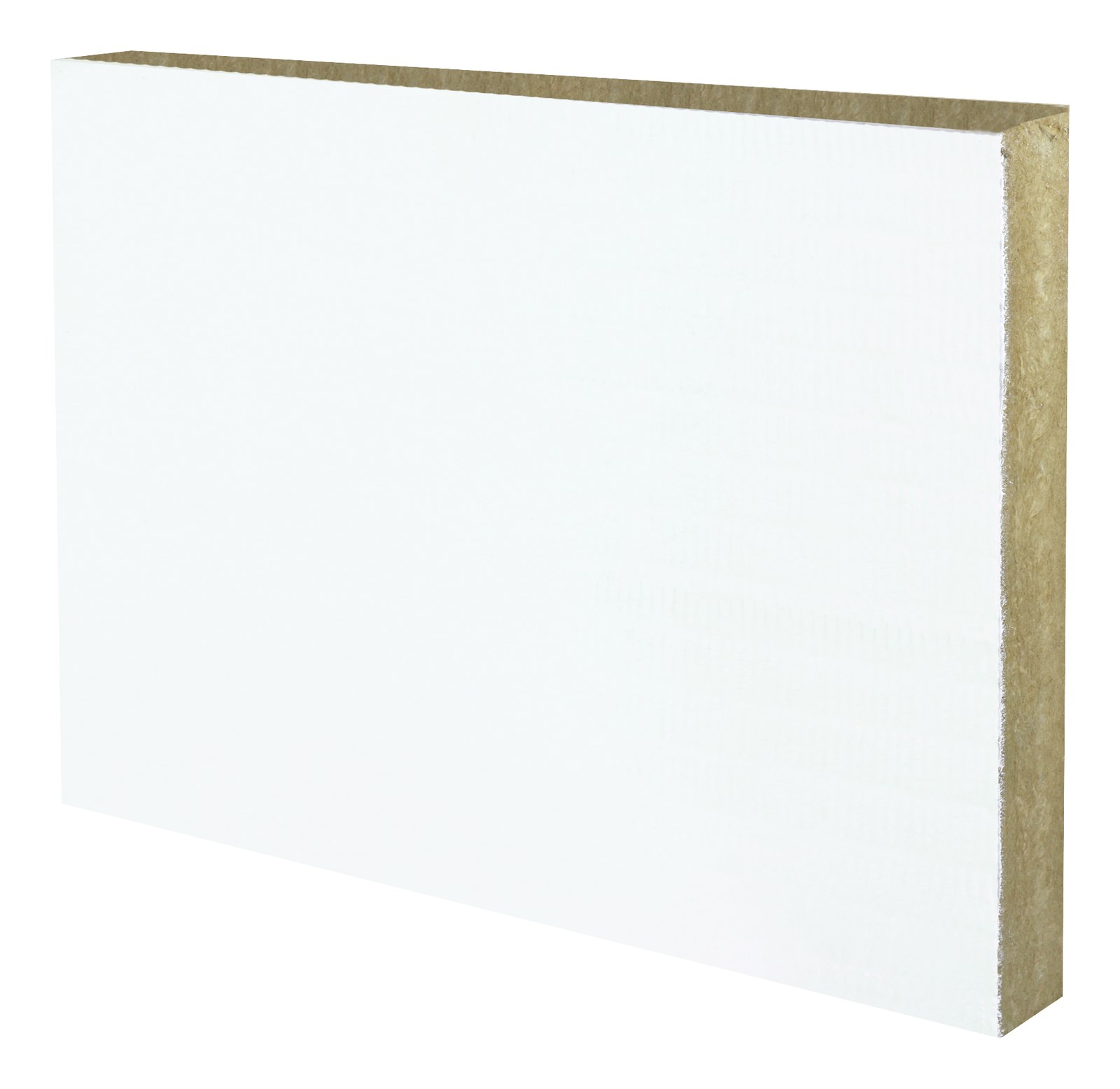

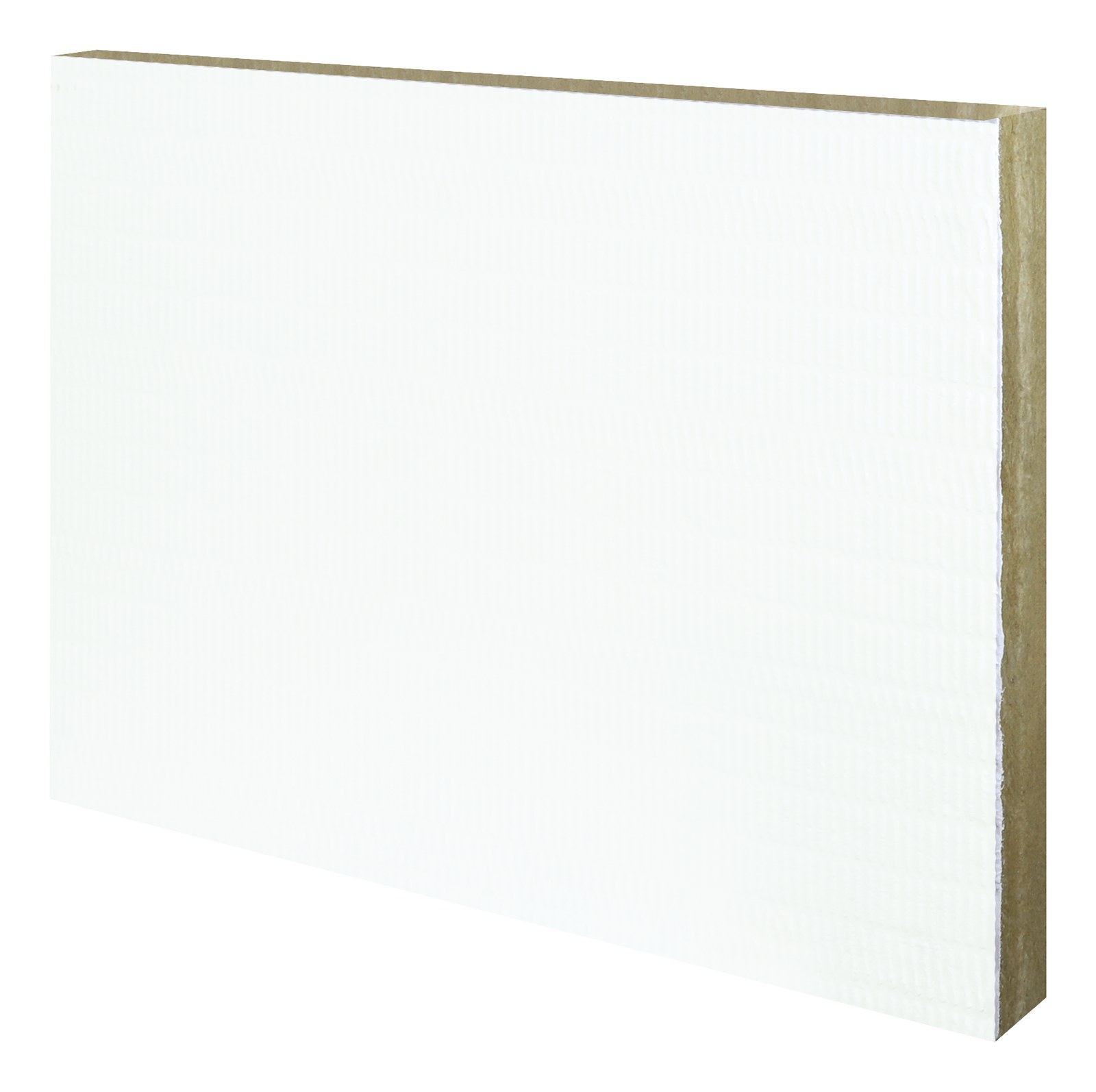

Płyty ogniochronne Walraven Pacifyre MWB z wełny mineralnej o dużej gęstości z powłoką ogniochronną – do wypełniania dużych przejść kombinowanych kabli i rur, przejść tras kablowych i obudów, w klasie do EI 120. Jedno- i dwustronnie powlekane, grubości 50–80 mm, oraz płyty MWB-A do otworów o dużych wymiarach.
Walraven Pacifyre MWB 1S, 50 mm
- Producent: Walraven
- Numer katalogowy: 2139400050
Walraven Pacifyre MWB 1S, 60 mm
- Producent: Walraven
- Numer katalogowy: 2139400061
Walraven Pacifyre MWB 2S, 60 mm
- Producent: Walraven
- Numer katalogowy: 2139400062
Walraven Pacifyre MWB 2S, 80 mm
- Producent: Walraven
- Numer katalogowy: 2139400080
Walraven Pacifyre MWB-A, 227 mm
- Producent: Walraven
- Numer katalogowy: 2139400005
Walraven Pacifyre MWB-A, 240 mm
- Producent: Walraven
- Numer katalogowy: 2139400003
Walraven Pacifyre MWB-A, 344 mm
- Producent: Walraven
- Numer katalogowy: 2139400001
Dla kogo
Dla firm ppoż. i elektryków wykonujących przejścia tras kablowych i przejścia kombinowane w rozdzielniach, szachtach i serwerowniach – tam, gdzie otwór ma kilkadziesiąt centymetrów i wymaga sztywnego, gotowego wypełnienia zamiast docinanej wełny z pastą nakładaną na budowie.
Jak dobrać płytę
| Parametr | Jak wybrać |
|---|---|
| Grubość i liczba warstw | z tabeli w ETA dla przegrody i klasy: typowo 1 × 60 mm z powłoką dwustronną (2S) na EI 60, 2 × 50–60 mm na EI 120 w ścianach masywnych. |
| Powłoka 1S / 2S | 1S – powlekana jednostronnie (układ dwuwarstwowy, powłoki na zewnątrz); 2S – dwustronnie (jedna warstwa). |
| Wymiar otworu | płyty docina się nożem z naddatkiem na wcisk; styki, przejścia kabli i rur uzupełnia się masą Pacifyre A/FPM. |
| Instalacje | maksymalny stopień wypełnienia otworu i wymiary wiązek z ETA; rury palne dodatkowo z kołnierzem lub opaską. |
Montaż
- kable i trasy podparte niezależnie po obu stronach przegrody,
- płyty na wcisk, spoiny przesunięte między warstwami, szczeliny i styki z instalacjami wypełnione masą ogniochronną z zakładem,
- przejście oznaczone tabliczką i wpisane do dokumentacji z numerem ETA.
Najczęstsze pytania
Płyta z powłoką czy wełna + pasta?
Płyta daje powtarzalną grubość powłoki i szybszy montaż w dużych otworach; wełna z pastą jest bardziej elastyczna przy nieregularnych otworach i gęstych wiązkach.
Czy do płyt trzeba dokupić masę?
Tak – do uszczelnienia styków płyt, krawędzi otworu i zakładu na instalacjach: Pacifyre A lub FPM z tej samej kategorii co pasty.
Czy płyty nadają się do obudowy kanałów?
Płyty MWB są przeznaczone do przejść; do obudów kanałów i konstrukcji stosuje się płyty krzemianowo-wapniowe lub wełnę w płaszczu – dobierzemy na zapytanie.
