W skrócie: Bierna ochrona przeciwpożarowa to zestaw rozwiązań budowlanych, które ograniczają rozprzestrzenianie się ognia i dymu bez udziału urządzeń (w odróżnieniu od czynnej: tryskaczy, sygnalizacji, oddymiania). Składają się na nią: podział na strefy pożarowe i elementy oddzielenia (ściany, stropy, drzwi), zabezpieczenie konstrukcji nośnej (farby, natryski, płyty), uszczelnienia przejść instalacyjnych (kołnierze, opaski, masy, pianki, wełna), zabezpieczenie tras kablowych i kanałów oraz uszczelnienia dylatacji i szczelin. Każdy element ma klasę odporności ogniowej wynikającą z Warunków Technicznych.
Bierna a czynna ochrona – dwa filary bezpieczeństwa
Czynna ochrona (sygnalizacja pożaru, tryskacze, oddymianie, gaśnice) wykrywa i gasi pożar – ale wymaga zasilania, konserwacji i zadziałania w odpowiedniej chwili. Bierna ochrona jest „wbudowana” w budynek: działa od pierwszej sekundy pożaru, nie ma czego zawieść, ale też nie da się jej „włączyć” po fakcie – musi być poprawnie zaprojektowana i wykonana, a potem utrzymana przez cały okres użytkowania. Jej celem jest zatrzymanie ognia i dymu w strefie, w której pożar powstał, na czas potrzebny do ewakuacji i akcji gaśniczej – od 30 do 240 minut w zależności od klasy budynku.

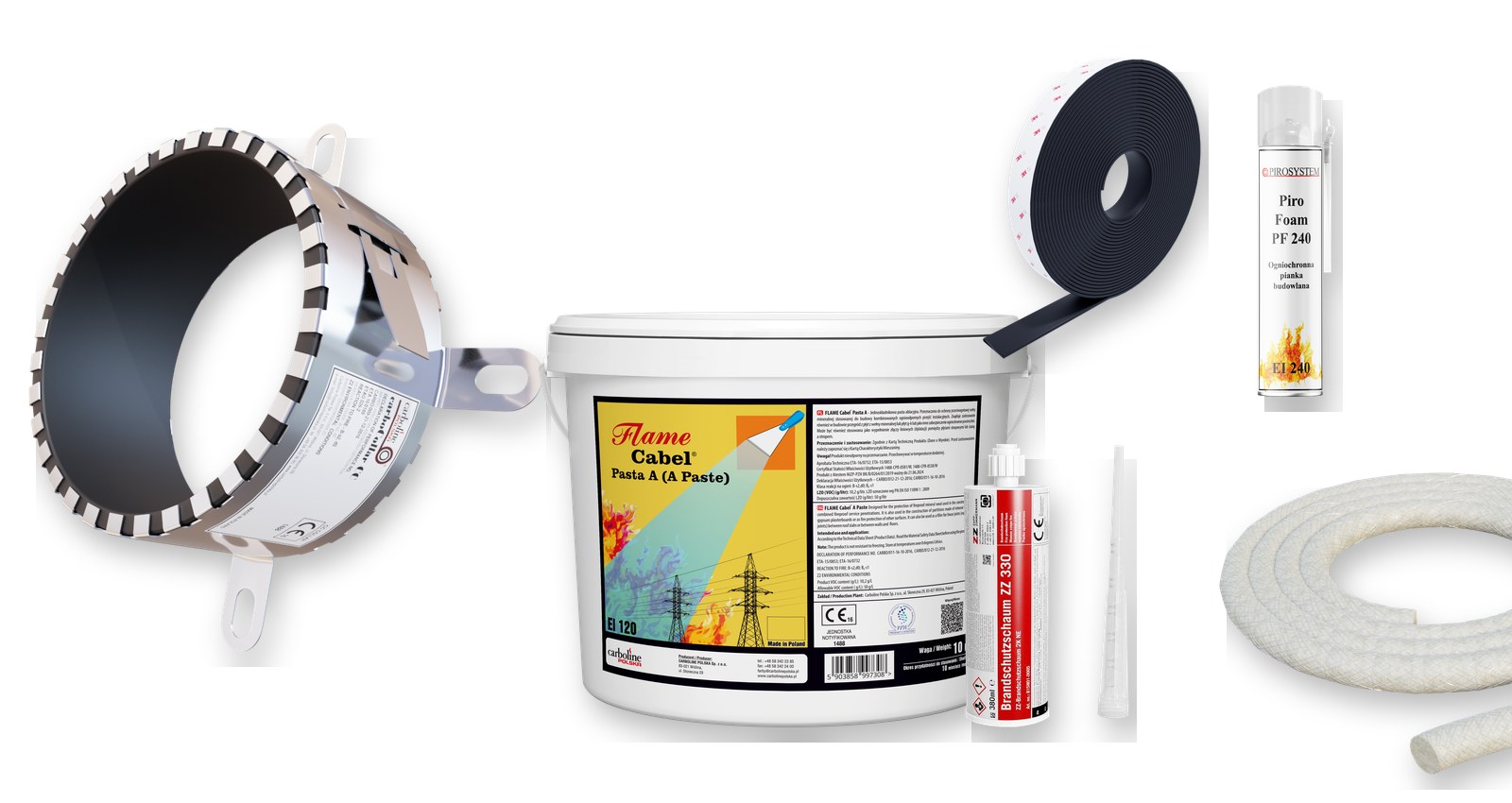

Typowy zestaw produktów biernej ochrony ppoż.: kołnierze i opaski na rury, pasty i farby do kabli, masy do szczelin
Elementy biernej ochrony przeciwpożarowej
1. Strefy pożarowe i elementy oddzielenia
Budynek dzieli się na strefy pożarowe o powierzchni ograniczonej przepisami (od 1 000 do kilkunastu tysięcy m² zależnie od kategorii i wysokości). Granice stref tworzą ściany i stropy oddzielenia przeciwpożarowego klasy REI 60–REI 240, z drzwiami i klapami o klasie o połowę niższej. To „szkielet” biernej ochrony – wszystkie pozostałe elementy służą temu, żeby ten szkielet nie miał dziur.
2. Zabezpieczenie konstrukcji nośnej
Słupy, belki i stropy muszą przenosić obciążenia przez wymagany czas (R 30–R 240). Beton i mur mają odporność „z natury” (zależną od grubości i otuliny), stal wymaga farb pęczniejących, natrysków lub płyt, a drewno – odpowiedniego przekroju lub impregnacji i obudowy. Szczegóły doboru opisaliśmy w artykule o zabezpieczeniu konstrukcji stalowej.
3. Uszczelnienia przejść instalacyjnych
Najliczniejszy i najczęściej zaniedbywany element. Każda rura, kabel, kanał przechodzący przez przegrodę ppoż. wymaga uszczelnienia w klasie tej przegrody (§ 234 WT). W zależności od instalacji stosuje się:
| Instalacja | System uszczelnienia | Przykładowe produkty w sklepie |
|---|---|---|
| Rury palne (PVC, PP, PE, wielowarstwowe) | kołnierze i opaski pęczniejące | CarboCollar CC / CC Slim, Walraven Pacifyre MK II / FPC / AWM II+, Niczuk Nipro ECG; opaski CarboWrap, Multitube, Nipro InStrip, Pacifyre FPW |
| Rury niepalne (stal, miedź, żeliwo) w izolacji | wełna mineralna + pasta/masa pęczniejąca; opaski na izolację palną | Flame Cabel Pasta I, Promastop-CC, Pacifyre FPM, Pacifyre A |
| Kable i trasy kablowe | wełna + pasta, pianka ogniochronna, bloczki, farba do kabli | Flame Cabel Pasta A, Nipro Pasta 2D / INT-1, Nipro Farba, Pacifyre A |
| Przejścia kombinowane | płyty wełny mineralnej + pasta + kołnierze na rury palne | Flame Cabel Pasta A + kołnierze CarboCollar / Pacifyre |
| Kanały wentylacyjne | klapy odcinające lub obudowa kanału płytami / wełną | Płyty ogniochronne, Pacifyre MWB |
| Szczeliny, dylatacje, spoiny | masy pęczniejące, uszczelniacze silikonowe i akrylowe ogniochronne, sznury | Promaseal-A, Promaseal-AG, Pacifyre G / H |
Kołnierz pęczniejący – uszczelnienie rury palnej

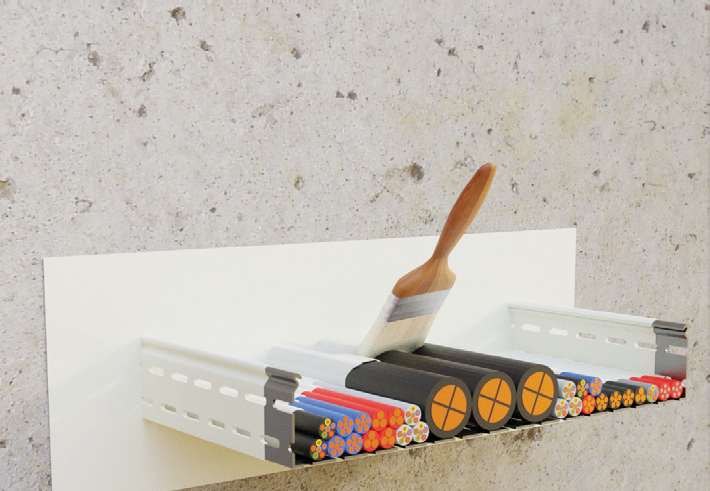

Farba ogniochronna na kablach ogranicza rozprzestrzenianie ognia po izolacji
4. Trasy kablowe – ograniczenie rozprzestrzeniania ognia i zasilanie w pożarze
Izolacja kabli to paliwo: pożar wędruje po korytkach z pomieszczenia do pomieszczenia. Dlatego w miejscach wymaganych przez projekt kable pokrywa się farbami i pastami ogniochronnymi, a przejścia przez przegrody uszczelnia. Osobna kategoria to zespoły kablowe z podtrzymaniem funkcji (klasa E30/E90) – kable, trasy i mocowania zasilające pompy, oddymianie, windy dla straży muszą działać w pożarze, więc muszą mieć certyfikowane zawiesia i kotwy stalowe o odpowiedniej nośności w temperaturze.
5. Kanały wentylacyjne i szachty
Kanał wentylacyjny to gotowa droga dla ognia i dymu między strefami. W miejscu przejścia przez przegrodę montuje się klapę odcinającą (EIS), a jeśli kanał musi być odporny na całej długości (wentylacja pożarowa, oddymianie) – obudowuje się go płytami ogniochronnymi lub wełną mineralną w płaszczu do klasy EIS 60–120. Szachty instalacyjne zamyka się na każdej kondygnacji lub obudowuje w klasie stropu.

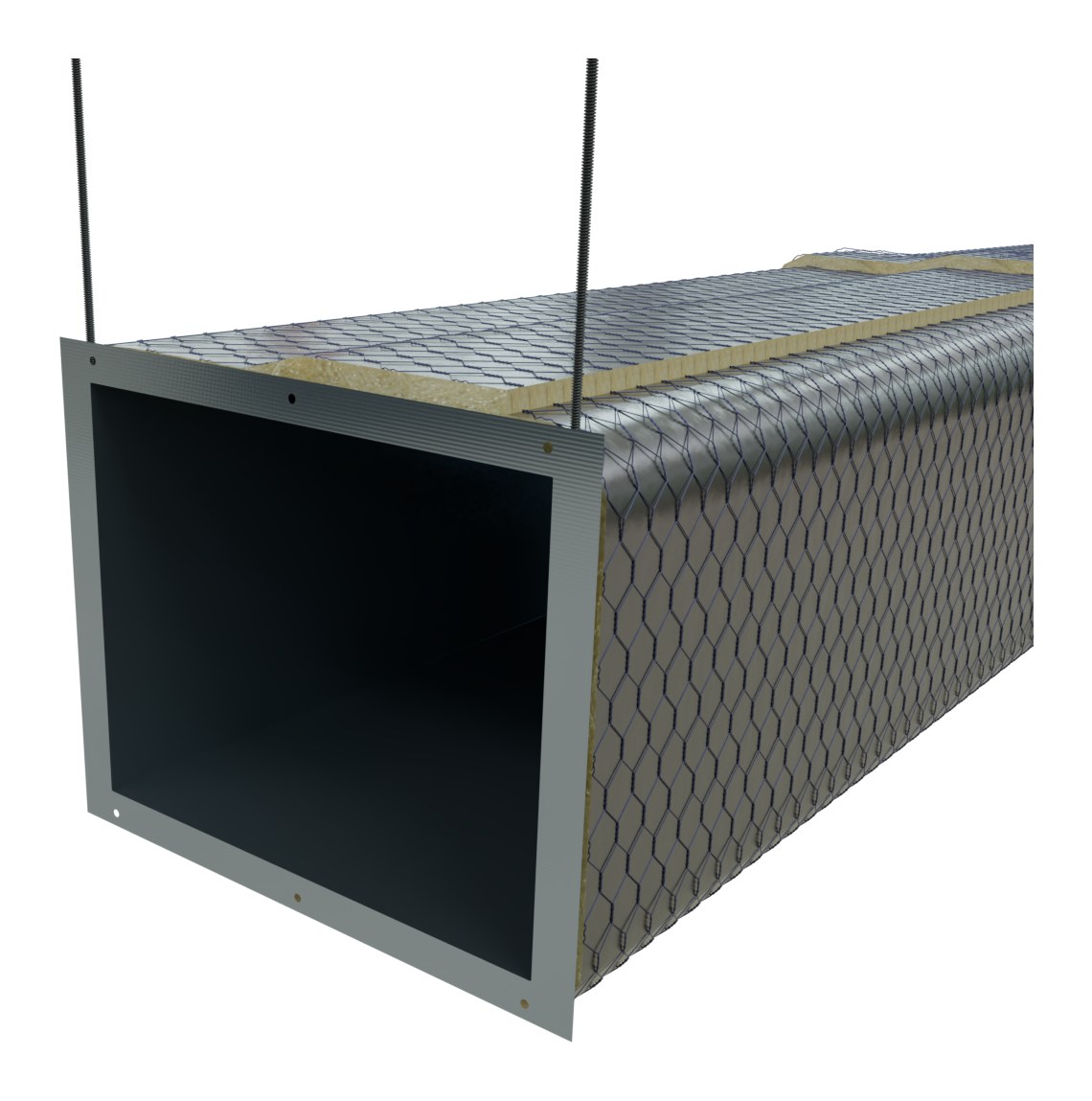

Kanał prostokątny w obudowie z wełny mineralnej – klasa EIS na całej długości

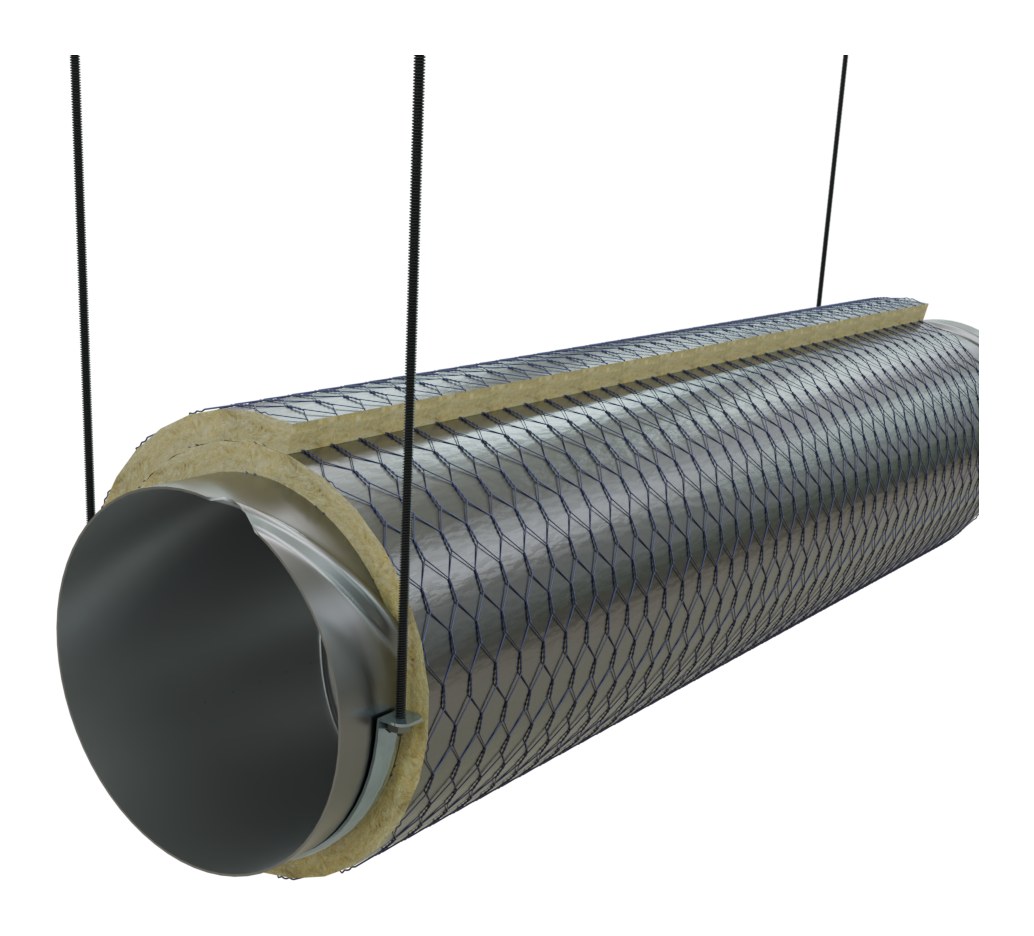

Kanał okrągły w otulinie z wełny – zawieszony na prętach gwintowanych
6. Dylatacje, szczeliny i połączenia
Szczelina dylatacyjna w ścianie oddzielenia przeciwpożarowego lub luz między stropem a ścianą kurtynową to otwarte przejścia dla dymu. Wypełnia się je sznurem z wełny mineralnej i masą ogniochronną elastyczną (akryl, silikon pęczniejący), która pracuje wraz z ruchem konstrukcji. Podobnie uszczelnia się styki ścian lekkich z sufitem i ościeża drzwi ppoż.

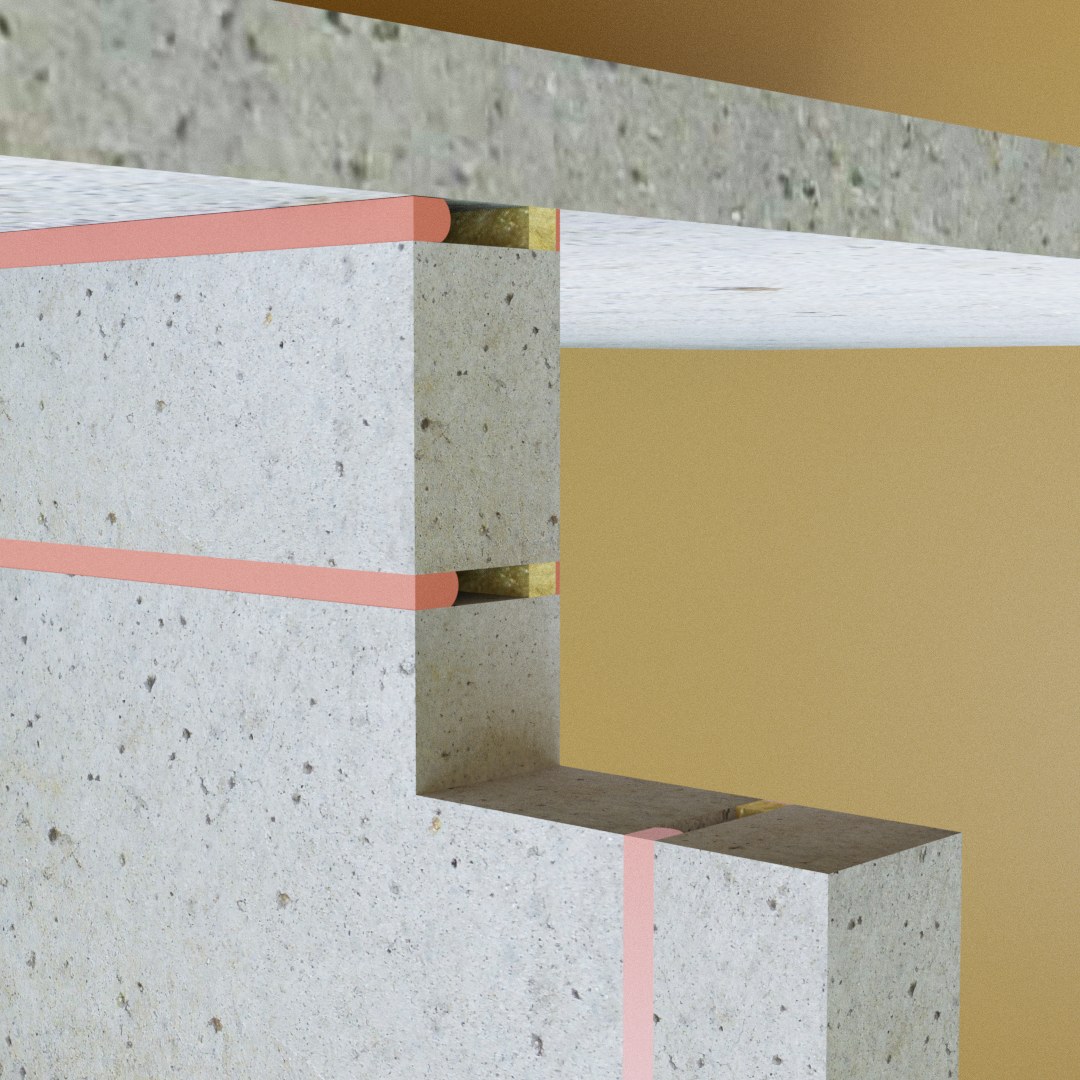

Dylatacja ściana–strop wypełniona sznurem i elastyczną masą ogniochronną

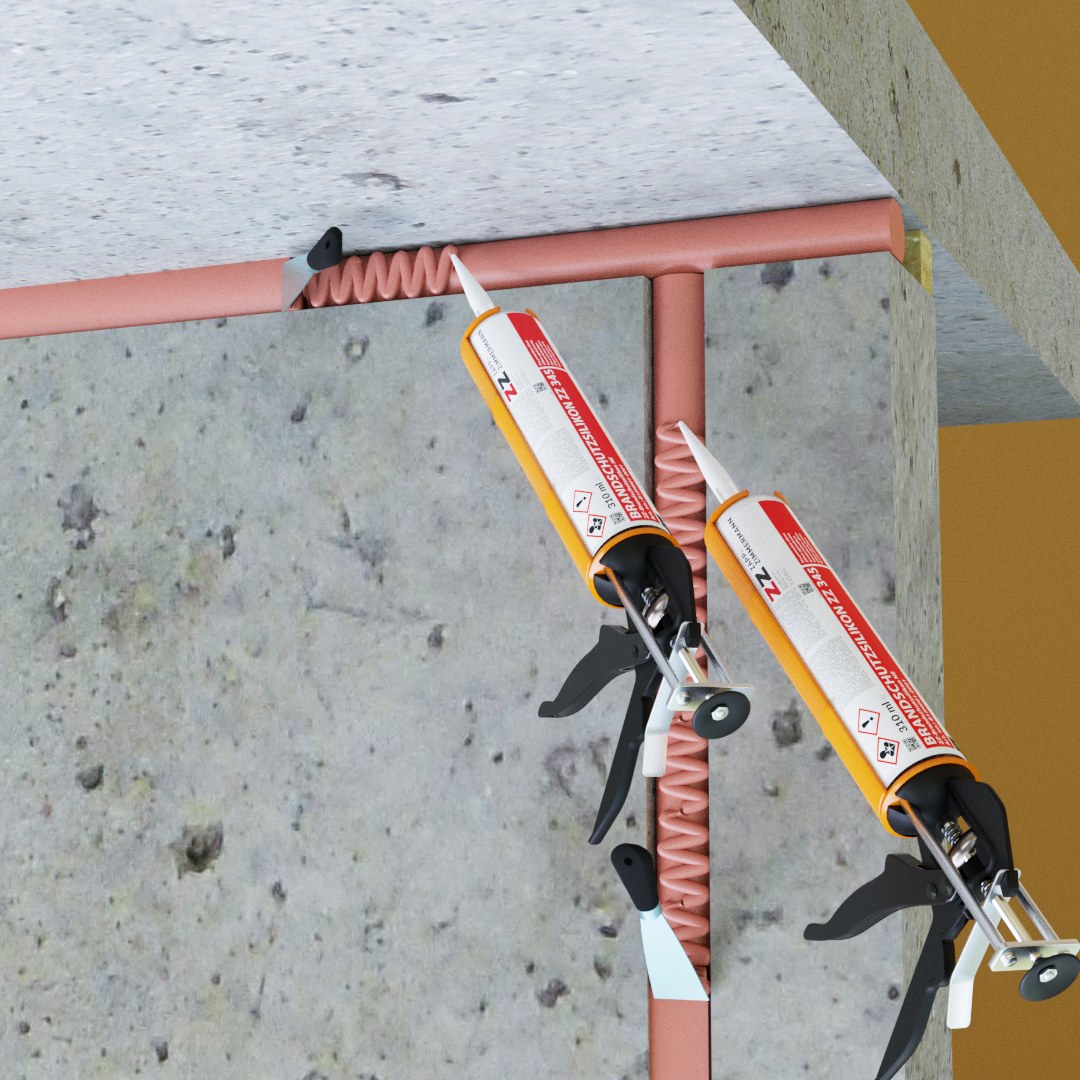

Masa nakładana pistoletem – pracuje razem z ruchem konstrukcji
Dokumenty, które musi mieć każdy produkt
Ocena techniczna (KOT / ETA)
Dokument opisujący zakres stosowania i klasy, jakie produkt osiąga w konkretnych konfiguracjach (przegroda, instalacja, sposób montażu). Bez oceny technicznej wyrób ppoż. nie może być zastosowany jako element o określonej odporności ogniowej.
Deklaracja właściwości użytkowych (DWU / KDWU)
Oświadczenie producenta, że wyrób ma właściwości z oceny technicznej; wystawiana dla każdej partii, dołączana do dokumentacji obiektu.
Certyfikat stałości właściwości użytkowych
Potwierdzenie przez jednostkę notyfikowaną, że produkcja jest nadzorowana (system 1 dla większości wyrobów ppoż.).
Instrukcja montażu i metryczka
Klasa obowiązuje tylko dla montażu zgodnego z instrukcją. Metryczka na przejściu identyfikuje system i wykonawcę – wymagana przy odbiorach i kontrolach PSP.
Jak zaplanować bierną ochronę w praktyce
Ustal klasę budynku i wymagania – z projektu architektonicznego i scenariusza pożarowego: klasa odporności pożarowej (A–E), granice stref, klasy przegród i konstrukcji.
Zinwentaryzuj przejścia – wypisz wszystkie miejsca, gdzie instalacje przecinają przegrody ppoż.; dla każdego: przegroda, instalacja, wymiary, wymagana klasa.
Dobierz systemy z ocenami technicznymi – dla każdej pozycji z listy sprawdź, czy wybrany produkt ma klasę w danej konfiguracji. Staraj się ograniczyć liczbę producentów – ułatwia to dokumentację i szkolenie ekip.
Skoordynuj branże – przejścia wykonuje się po ułożeniu instalacji, ale przed zabudowami; ustal, kto uszczelnia (często osobny podwykonawca ppoż.) i kiedy.
Wykonaj i udokumentuj – metryczki, zdjęcia, lista przejść z numerami ocen technicznych, protokoły grubości powłok na konstrukcji.
Utrzymuj – każda zmiana instalacji (nowy kabel, wymiana rury) narusza uszczelnienie i wymaga naprawy w tym samym systemie; przeglądy okresowe zabezpieczeń są częścią instrukcji bezpieczeństwa pożarowego obiektu.
Produkty biernej ochrony ppoż. w naszym sklepie mają w kartach linki do ocen technicznych i deklaracji producentów. Jeśli potrzebujesz doboru do konkretnego przejścia lub konstrukcji – wyślij nam wymiary otworu, rodzaj przegrody i listę instalacji, a przygotujemy zestawienie.
Najczęstsze pytania
Czym różni się bierna ochrona przeciwpożarowa od czynnej?
Bierna to elementy budowlane działające bez zasilania i sterowania (przegrody, uszczelnienia, zabezpieczenia konstrukcji). Czynna to urządzenia: sygnalizacja, tryskacze, oddymianie, gaśnice. Oba filary są wymagane przez przepisy i się uzupełniają.
Które przejścia instalacyjne trzeba uszczelniać?
Wszystkie w elementach oddzielenia przeciwpożarowego oraz przepusty o średnicy powyżej 4 cm w ścianach i stropach o klasie co najmniej EI 60 / REI 60. W praktyce projektant ppoż. wskazuje je na rzutach.
Czy zwykła pianka poliuretanowa może uszczelniać przejście ppoż.?
Nie. Standardowa pianka PU jest palna i nie ma klasy odporności ogniowej. Stosuje się wyłącznie pianki ogniochronne z oceną techniczną, w zakresie z tej oceny.
Kto może wykonywać zabezpieczenia ppoż.?
Przepisy nie wymagają uprawnień, ale producenci systemów prowadzą szkolenia i wydają certyfikaty wykonawcom; wielu inwestorów i ubezpieczycieli wymaga takiego przeszkolenia. Odbiór dokonuje inspektor nadzoru, często z rzeczoznawcą ds. zabezpieczeń ppoż.
Jak długo zabezpieczenie zachowuje właściwości?
Oceny techniczne określają trwałość (typowo 10–25 lat w warunkach wewnętrznych, kategoria użytkowania Y/Z). Kluczowe są przeglądy po każdej ingerencji w instalacje – naruszone przejście nie ma żadnej klasy.
