Obejmy do rur i mocowania instalacji
Obejmy i uchwyty do rur stalowych, miedzianych, nierdzewnych i z tworzyw: z wkładką EPDM i bez, izolowane termicznie do instalacji chłodniczych, punkty stałe i podpory ślizgowe, mocowania ogrzewania podłogowego, konsole podtrzymujące i uchwyty rynnowe. 2 406 produktów Walraven i Niczuk – od Ø 6 do 1 600 mm.
Obejmy do rurZ okładziną EPDM i bez, M8/M10, Ø 6–1600 mm1723 produkty
Obejmy izolowane termicznieDo instalacji chłodniczych i klimatyzacji354 produkty

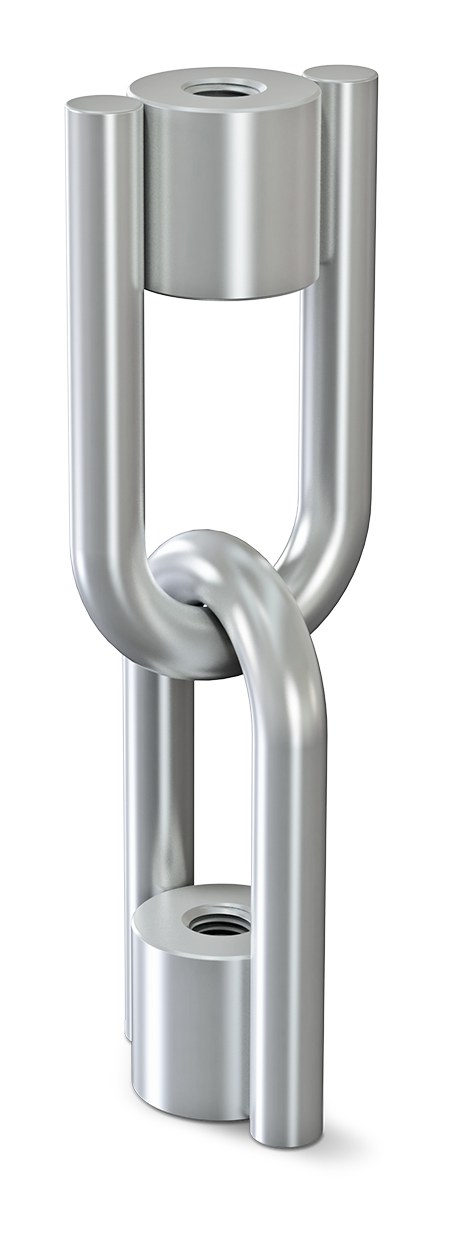

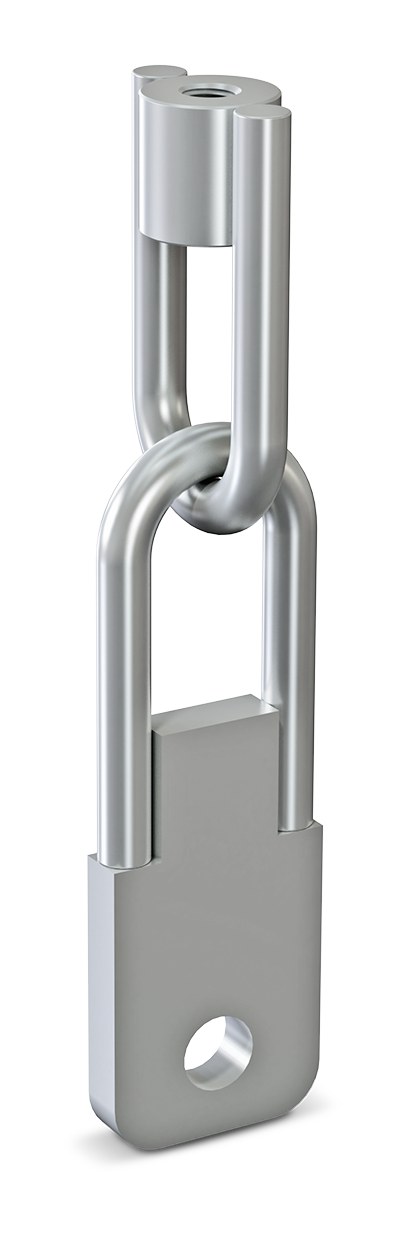

Punkty stałe i uchwyty ślizgoweKompensacja wydłużeń rur, elementy wahadłowe297 produktów

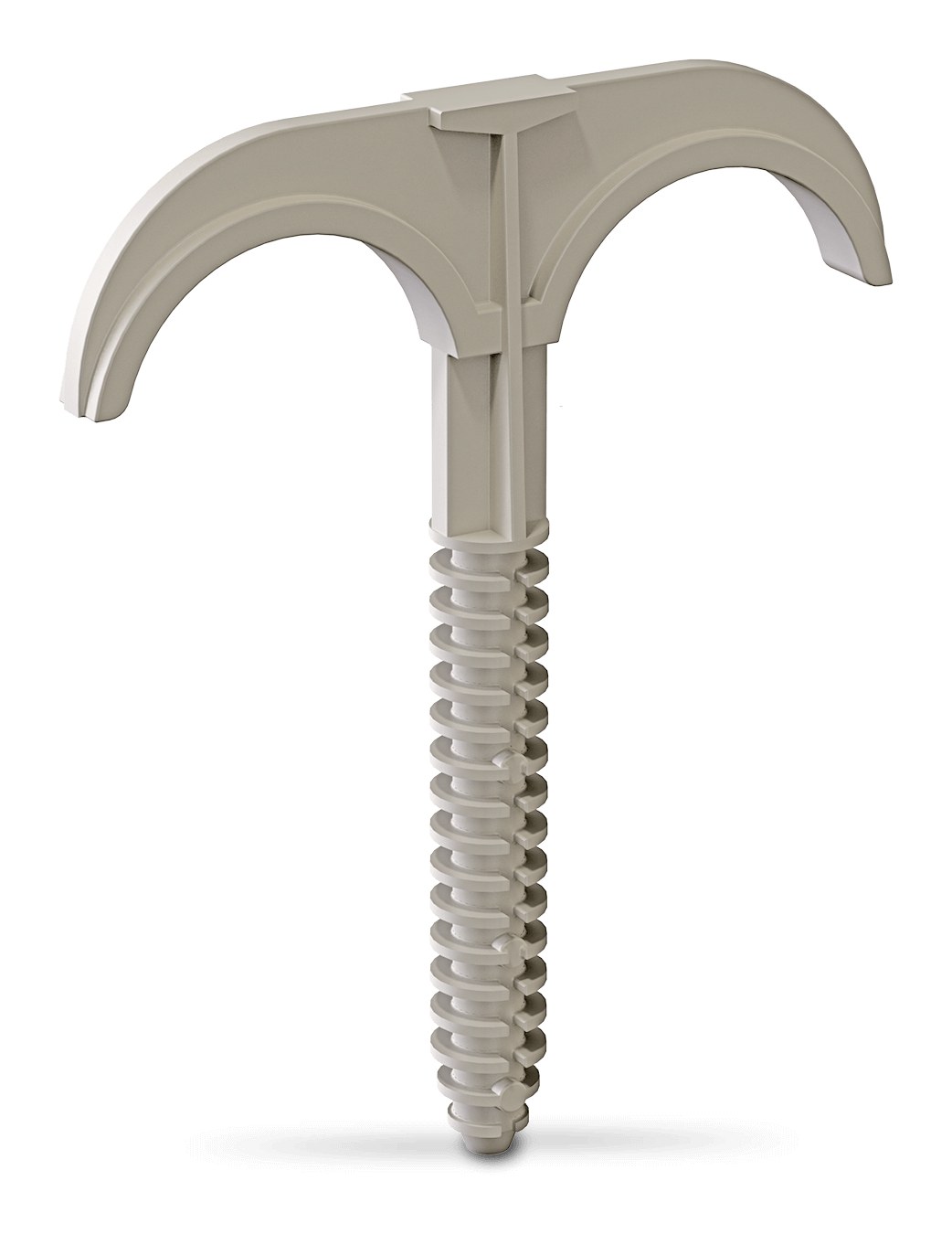

Mocowania ogrzewania podłogowegoKlipsy, listwy i uchwyty do rur grzewczych17 produktów
Konsole i profile podtrzymująceWsporniki pod rury i wymienniki14 produktów
Uchwyty rynnoweHaki i uchwyty do rynien i rur spustowych18 produktów
Niczuk Pętle tryskaczowe z FM ZPF, 167–178 mm
- Producent: Niczuk
- Numer katalogowy: 80511121680
- Kod producenta: ZPF6M12
Niczuk Pętle tryskaczowe z FM i VdS ZPFV, 88–92 mm 150 mm
- Producent: Niczuk
- Numer katalogowy: 80530008900
- Kod producenta: ZPFV80
Walraven 434 Obejma PE bez okładziny STN, 110 mm
- Producent: Walraven
- Numer katalogowy: 4347110
Kotwa do uchwytów rur spustowych SMART 10x100 mm z nakrętką, ocynkowana, 50 szt.
- Producent: SMART
- Numer katalogowy: SM0RPBN011001003
Kotwa do uchwytów rur spustowych SMART 10x120 mm z nakrętką, ocynkowana, 50 szt.
- Producent: SMART
- Numer katalogowy: SM0RPBN011001203
Kotwa do uchwytów rur spustowych SMART 10x140 mm z nakrętką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPBN011001403
Kotwa do uchwytów rur spustowych SMART 10x160 mm z nakrętką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPBN011001603
Kotwa do uchwytów rur spustowych SMART 10x180 mm z nakrętką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPBN011001803
Kotwa do uchwytów rur spustowych SMART 10x200 mm z nakrętką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPBN011002003
Kotwa do uchwytów rur spustowych SMART 10x230 mm z nakrętką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPBN011002303
Kotwa do uchwytów rur spustowych SMART 10x260 mm z nakrętką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPBN011002603
Kotwa do uchwytów rur spustowych SMART 10x300 mm z nakrętką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPBN011003003
Kotwa do uchwytów rur spustowych SMART 12x100 mm z podkładką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPWN011201003
Kotwa do uchwytów rur spustowych SMART 12x120 mm z podkładką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPWN011201203
Kotwa do uchwytów rur spustowych SMART 12x160 mm z podkładką, ocynkowana, 25 szt.
- Producent: SMART
- Numer katalogowy: SM0RPWN011201603
Kalkulator doboru obejmy: wybierz rodzaj i rozmiar rury (stal DN, miedź, PVC, PEX, żeliwo…) albo wpisz średnicę zewnętrzną, a kalkulator pokaże pasujące obejmy Walraven i Niczuk z tej kategorii – z gwintem, okładziną, wykończeniem i obciążeniem, także dla rur w izolacji. Ile milimetrów ma rura ½″, DN 50 albo PE 32 – sprawdzisz w przeliczniku DN na cale i mm. Wydłużenie rury między punktami stałymi i długość ramienia kompensacyjnego policzysz w kalkulatorze wydłużenia termicznego rur.
Dla kogo
Dla instalatorów sanitarnych i grzewczych, firm HVAC, wykonawców instalacji chłodniczych i sprężonego powietrza oraz hurtowni kompletujących mocowania pod obiekt. Filtry po średnicy zewnętrznej, DN, gwincie, okładzinie i wykończeniu pozwalają wybrać właściwą obejmę bez przeglądania katalogów.
Która podkategoria
| Instalacja | Wybierz | Dlaczego |
|---|---|---|
| Woda, CO, klimatyzacja, sprężone powietrze | Obejmy do rur – z wkładką EPDM | tłumienie drgań i hałasu, separacja galwaniczna, niewielki ruch osiowy |
| Para, spaliny, rury solarne > 110 °C, instalacje ppoż. z klasą R | Obejmy do rur – bez wkładki | brak elastomeru, który mógłby się rozłożyć lub uwolnić rurę w pożarze |
| Woda lodowa, chłodnictwo, klimatyzacja z izolacją | Obejmy izolowane termicznie | wkładka PUR/PIR przerywa mostek cieplny, zapobiega kondensacji |
| Długie odcinki CO, CWU, rury z tworzyw | Punkty stałe i uchwyty ślizgowe | punkt stały kieruje wydłużenie do kompensatora, podpora ślizgowa pozwala na ruch |
| Ogrzewanie podłogowe | Mocowania ogrzewania podłogowego | haki i uchwyty do rur 14–28 mm na izolacji |
| Podejścia pod umywalki, grzejniki | Konsole i profile podtrzymujące | profile i konsole trzymające rury w rozstawie |
Najważniejsze zasady doboru
- obejmę dobieraj do średnicy zewnętrznej rury (tabela DN → mm w poradniku), z izolacją – do średnicy izolacji,
- gwint M8/M10 wystarcza do DN 100; od DN 125 wzwyż i przy prętach dłuższych niż 0,5 m wybieraj M10/M12 lub M12/M16,
- obciążenie punktu = ciężar rury z wodą i izolacją na odcinku równym rozstawowi podpór – sprawdź parametr „Obciążenie [kN]" i nośność kotwy,
- rury miedziane i nierdzewne w kontakcie ze stalą ocynkowaną – tylko z wkładką lub obejmą nierdzewną.
Najczęstsze pytania
Obejma z gumą czy bez?
Z wkładką EPDM do wody, CO i klimatyzacji (tłumienie, separacja). Bez wkładki do wysokich temperatur, jako punkt stały i w instalacjach z wymaganiami ppoż.
Jak przeliczyć DN na średnicę obejmy?
Stal: DN 15 = 21,3 mm, DN 20 = 26,9, DN 25 = 33,7, DN 32 = 42,4, DN 40 = 48,3, DN 50 = 60,3, DN 65 = 76,1, DN 80 = 88,9, DN 100 = 114,3 mm. Miedź i tworzywa mają własne szeregi – filtruj po średnicy w mm.
Co ile metrów mocować rurę?
Stal DN 15–20 co 2–2,5 m, DN 50 co 3–3,5 m; miedź 1,25–3 m; PP-R 0,5–1,5 m zależnie od średnicy i temperatury – szczegóły w poradniku o doborze obejm.
