W skrócie: Każda rura zmienia długość wraz z temperaturą: ΔL = α × L × ΔT. Dla stali α ≈ 0,012 mm/(m·K), miedzi 0,017, stali nierdzewnej 0,016, PVC 0,08, PP 0,15, PE 0,2. Instalację dzieli się punktami stałymi (PS) na odcinki, których wydłużenie przejmują kompensatory (naturalne załamania L/Z/U lub osiowe), a między punktami stałymi rura leży na podporach ślizgowych (PP), które pozwalają jej się przesuwać. Zasada: jeden punkt stały między dwoma kompensatorami, nigdy dwa na odcinku bez kompensacji.
Ile wydłuża się rura – liczby, które warto znać
Wydłużenie liniowe zależy od materiału (współczynnik α), długości odcinka L i różnicy temperatur ΔT między montażem a pracą (dla CO to nawet 60–70 K, dla ciepłej wody użytkowej 40–50 K, dla wody lodowej – skrócenie o 10–20 K). Poniższa tabela pokazuje, o ile zmienia długość odcinek 10 m przy ΔT = 50 K:
| Materiał rury | α [mm/(m·K)] | ΔL dla 10 m i ΔT 50 K | ΔL dla 30 m i ΔT 50 K |
|---|---|---|---|
| Stal czarna / ocynkowana | 0,012 | 6 mm | 18 mm |
| Stal nierdzewna (1.4301, 1.4404) | 0,016 | 8 mm | 24 mm |
| Miedź | 0,017 | 8,5 mm | 25,5 mm |
| Wielowarstwowa PEX/AL/PEX | 0,025 | 12,5 mm | 37,5 mm |
| PVC-U / PVC-C | 0,08 | 40 mm | 120 mm |
| PP-R (bez wkładki) | 0,15 | 75 mm | 225 mm |
| PP-R z wkładką aluminiową / stabi | 0,03–0,05 | 15–25 mm | 45–75 mm |
| PE-HD | 0,20 | 100 mm | 300 mm |
Dla stali i miedzi wydłużenia liczone są w milimetrach, ale siły powstające przy ich zablokowaniu – w tonach: rura stalowa DN 100 zablokowana na obu końcach przy nagrzaniu o 50 K generuje siłę osiową rzędu 150 kN. Dlatego kompensacja nie jest „dodatkiem” – jest warunkiem trwałości instalacji, konstrukcji i mocowań.
Punkt stały, podpora ślizgowa, kompensator – role w układzie
Punkt stały (PS)
Uchwyt, który unieruchamia rurę względem konstrukcji – przejmuje siły osiowe z wydłużenia i „kieruje” ruch w stronę kompensatora. Musi być sztywny i zakotwiony do elementu zdolnego przenieść siłę (strop, ściana nośna, słup). Wykonuje się go z obejmy stalowej bez wkładki gumowej z pierścieniami przyspawanymi lub zaciśniętymi na rurze, z dedykowanego uchwytu PS lub – dla rur z tworzyw – z dwóch obejm zaciśniętych po obu stronach kształtki (mufy, trójnika).
Podpora ślizgowa / przesuwna (PP)
Podpiera ciężar rury, ale pozwala jej przesuwać się osiowo (a czasem bocznie). Stosuje się obejmy ślizgowe z płytkami z PTFE lub tworzywa, rolki, uchwyty z tuleją, a przy małych średnicach – zwykłe obejmy z gumą dokręcone „na luz”. Podpora nie może blokować ruchu ani go „zbierać” tarciem.
Punkt prowadzący (PPr)
Podpora, która ogranicza ruch boczny (zapobiega wyboczeniu długiej rury lub odchyleniu ramienia kompensatora), pozwalając na ruch osiowy. Ważny przy rurach z tworzyw i przy kompensatorach osiowych, które wymagają prowadzenia.
Kompensator
Element przejmujący wydłużenie: naturalny (załamanie trasy L, Z, pętla U) lub osiowy (mieszkowy, dławnicowy). Ramię kompensatora L/Z/U musi mieć długość obliczoną z wydłużenia i sztywności rury – nie może być zamocowane sztywno.

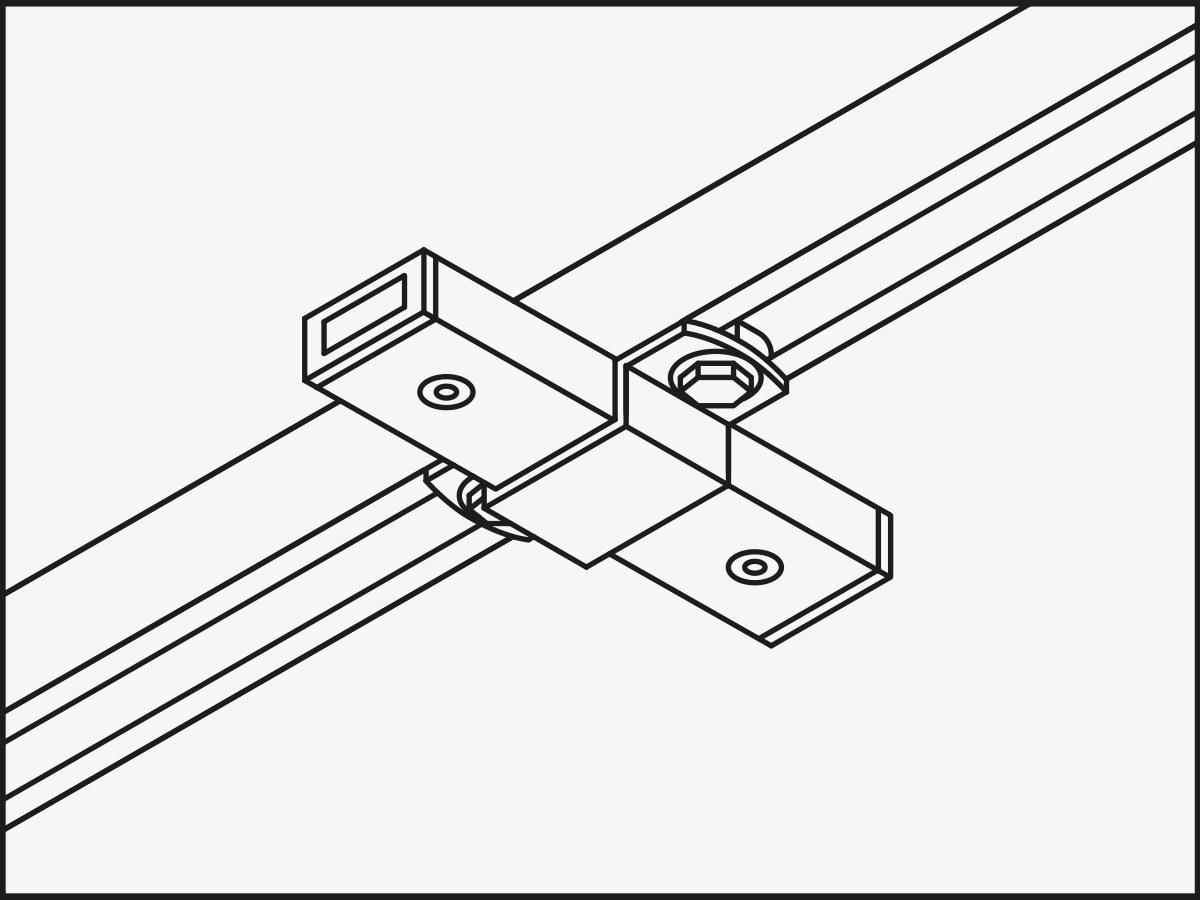

Podpora przesuwna – rura na ślizgu, swobodny ruch osiowy między punktami stałymi

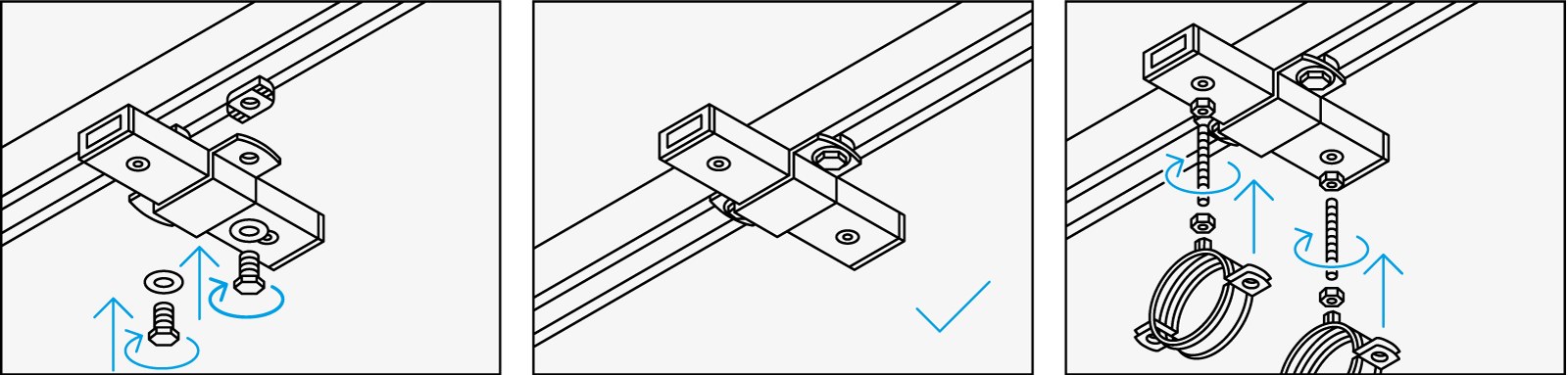

Montaż podpory przesuwnej: obejma na płytce ślizgowej zamocowanej do szyny
Zasady rozmieszczania punktów stałych
Podziel trasę na odcinki proste. Każdy prosty odcinek między dwoma załamaniami (lub kompensatorami) traktuj osobno – jego wydłużenie ΔL musi zostać przejęte przez załamania na obu końcach albo przez kompensator osiowy.
Na każdym odcinku umieść dokładnie jeden punkt stały. Najczęściej w środku – wtedy wydłużenie rozkłada się po połowie na oba końce i ramiona kompensatorów mogą być krótsze. Punkt stały przy końcu odcinka „wysyła” całe wydłużenie w jedną stronę.
Nigdy nie stawiaj dwóch punktów stałych na odcinku bez kompensacji – to najczęstsza przyczyna wyrwanych kotew i pękniętych kształtek w instalacjach z PP.
Punkty stałe przy urządzeniach i pionach. Przy kotle, pompie, rozdzielaczu, na odgałęzieniu i przy przejściu przez strop umieszczaj punkt stały, aby siły z wydłużenia nie obciążały króćców urządzeń i przejść ppoż.
Ramiona kompensatorów. Długość ramienia L = k × √(Ø × ΔL) – dla stali k ≈ 30–35, dla PP ≈ 20–30 (wg wytycznych producentów rur); ramię musi być wolne od punktów stałych, a pierwsza podpora za kolanem – ślizgowa, w odległości pozwalającej na ugięcie.
Podpory ślizgowe pomiędzy. Rozstaw jak dla zwykłych podpór (patrz artykuł o obejmach), z uwzględnieniem tego, że podpora musi utrzymać rurę także w skrajnym położeniu po wydłużeniu – płytka ślizgowa lub szyna dłuższa o ΔL z obu stron.
Jak wykonać punkt stały
Rury stalowe: obejma stalowa bez wkładki (lub uchwyt PS) zaciśnięta na rurze z pierścieniami ograniczającymi przyspawanymi po obu stronach obejmy, zamocowana do konsoli lub szyny sztywno (kątownik z obu stron, nie na pręcie gwintowanym – pręt się ugnie). Rury miedziane: obejma z wkładką dociśnięta między dwiema kształtkami lutowanymi (mufa, kolano) – wkładka chroni miedź, kształtki blokują ruch. Rury PP / PE / PVC: punkt stały zawsze przy kształtce (trójnik, mufa, redukcja) – obejma po obu stronach kształtki lub dedykowana obejma PS; nigdy sama obejma zaciśnięta na gładkiej rurze – tworzywo się ślizgnie lub odkształci. Rury w izolacji: punkt stały w miejscu przerwania izolacji lub przez obejmę izolowaną z rdzeniem nośnym przeznaczoną na PS.

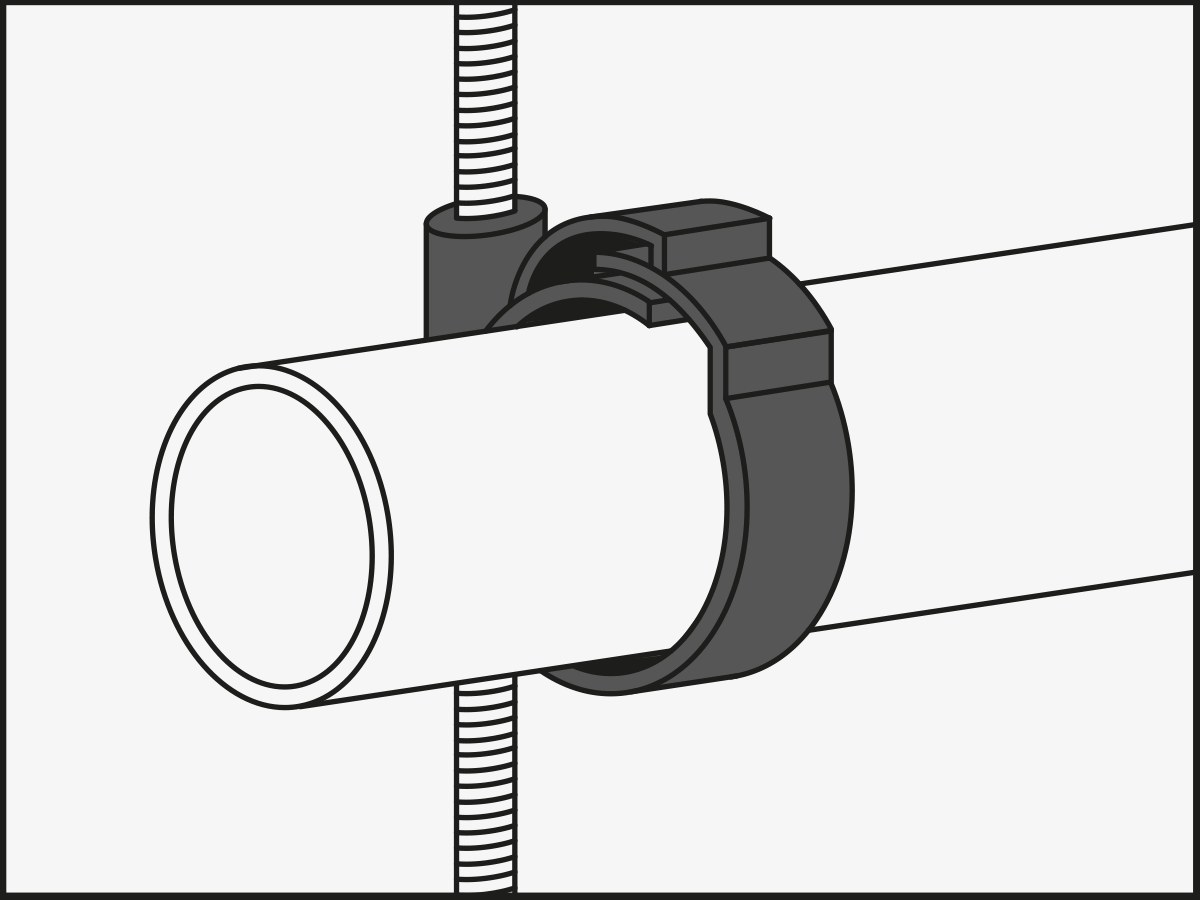

Obejma z tuleją na pręcie gwintowanym – lekka podpora przesuwna dla rur o małych średnicach
Siły na punkt stały – ile musi wytrzymać kotwa
Punkt stały przejmuje: (1) siłę tarcia na wszystkich podporach ślizgowych odcinka (ciężar rury × współczynnik tarcia, ok. 0,3 dla stali po stali, 0,1 dla PTFE), (2) siłę reakcji kompensatora (dla kompensatora naturalnego L/U – siłę sprężystą ramienia, dla mieszkowego – siłę od ciśnienia i sztywności mieszka) oraz (3) ewentualne siły od ciśnienia przy zmianie kierunku. Dla instalacji sanitarnych w budynkach wartości to zwykle kilkaset N do kilku kN – mieszczą się w nośności kotew M10–M12 i konsoli 41×41. Dla rurociągów przemysłowych, sieci ciepłowniczych i kompensatorów mieszkowych bez ograniczników – siły liczy projektant i punkt stały jest elementem konstrukcyjnym.
Kompensator mieszkowy osiowy zawsze wymaga dwóch punktów stałych (po jednym z każdej strony, na końcach odcinka) i punktów prowadzących w odległości ok. 4 i 14 średnic od kompensatora. Bez prowadzenia mieszek wyboczy się przy pierwszym nagrzaniu.
Instalacje z tworzyw – szczególna ostrożność
Rury PP-R, PE i PVC wydłużają się 6–17 razy bardziej niż stal, ale generują znacznie mniejsze siły (niski moduł sprężystości). Zamiast dużych ramion kompensacyjnych stosuje się często prowadzenie ciągłe w korytach lub na szynach z obejmami ślizgowymi co 0,5–1 m oraz punkty stałe przy każdym odgałęzieniu; rury z wkładką aluminiową (PP stabi, PEX/AL) ograniczają wydłużenie 3–5-krotnie i pozwalają na rozstawy jak dla metali. Kompensatory U i pętle w PP muszą być z rury tego samego systemu – nie z kształtek stalowych.
Najczęstsze pytania
Co to jest punkt stały w instalacji CO?
Miejsce, w którym rura jest sztywno związana z konstrukcją budynku i nie może się przesuwać. Dzieli instalację na odcinki, których wydłużenia cieplne przejmują kompensatory (załamania trasy lub kompensatory osiowe).
Ile wydłuża się rura PP przy ogrzewaniu?
Około 0,15 mm na metr długości i kelwin – odcinek 10 m przy nagrzaniu o 50 K wydłuża się o 75 mm. Rury PP z wkładką aluminiową (stabi) – o 15–25 mm.
Czy obejma z gumą może być punktem stałym?
Nie na gładkiej rurze – wkładka EPDM pozwala na przesuw. Obejma z gumą działa jako punkt stały tylko dociśnięta między dwiema kształtkami (miedź, tworzywa). Dla stali stosuj obejmę bez wkładki z pierścieniami lub uchwyt PS.
Jak daleko od kolana dać pierwszą obejmę?
Obejma za kolanem musi być ślizgowa i umieszczona tak, aby ramię kompensacyjne mogło się ugiąć – nie bliżej niż wynika z długości ramienia (dla stali DN 50 i wydłużenia 20 mm ramię ma ok. 1,0–1,2 m). Punkt stały nigdy nie może być na ramieniu kompensatora.
Czym różni się podpora ślizgowa od prowadzącej?
Ślizgowa przenosi tylko ciężar i pozwala na ruch w każdym kierunku poziomym; prowadząca dodatkowo blokuje ruch boczny, pozwalając tylko na osiowy – stosowana przy kompensatorach osiowych i długich odcinkach rur z tworzyw.
