W skrócie: Obejmę dobiera się do średnicy zewnętrznej rury (nie DN!) z uwzględnieniem izolacji, jeśli obejma ma ją obejmować. Wkładka gumowa (EPDM) tłumi drgania i hałas oraz oddziela metale – standard w instalacjach wodnych, CO i klimatyzacji; obejmy bez wkładki stosuje się do rur bez wymagań akustycznych, w wysokich temperaturach i w instalacjach ppoż. Gwint M8/M10 (najczęściej nakrętka kombinowana) wystarcza do DN 100; większe rury wymagają M12–M16 i obejm ciężkich. Rozstaw podpór wynika z materiału i średnicy rury – zwykle 1,5–4 m dla stali i 0,5–1,5 m dla tworzyw.
Krok 1 – średnica: DN, cal czy milimetry?
Najczęstsza pomyłka przy zamawianiu obejm to podanie DN (średnicy nominalnej) zamiast średnicy zewnętrznej. DN 50 to rura stalowa o średnicy zewnętrznej 60,3 mm, ale rura PVC „50” ma 50 mm, a miedziana – 54 mm. Obejmy są produkowane na zakresy średnic (np. 59–63 mm) i to zakres musi obejmować rzeczywistą średnicę rury. W naszym sklepie każda obejma ma w parametrach pole Średnica rury [mm] i DN – filtruj po tym, co znasz.
| DN | Cal | Stal (PN-EN 10255) – Ø zewn. | Miedź – Ø zewn. | PVC / PP / PE – Ø zewn. | Typowy zakres obejmy |
|---|---|---|---|---|---|
| DN 10 | 3/8″ | 17,2 mm | 15 / 18 mm | 16 / 20 mm | 15–19 mm |
| DN 15 | 1/2″ | 21,3 mm | 22 mm | 20 / 25 mm | 20–24 mm |
| DN 20 | 3/4″ | 26,9 mm | 28 mm | 25 / 32 mm | 25–30 mm |
| DN 25 | 1″ | 33,7 mm | 35 mm | 32 / 40 mm | 32–37 mm |
| DN 32 | 1 1/4″ | 42,4 mm | 42 mm | 40 / 50 mm | 40–45 mm |
| DN 40 | 1 1/2″ | 48,3 mm | 54 mm | 50 mm | 47–53 mm |
| DN 50 | 2″ | 60,3 mm | 64 mm | 63 mm | 59–65 mm |
| DN 65 | 2 1/2″ | 76,1 mm | 76,1 mm | 75 mm | 74–80 mm |
| DN 80 | 3″ | 88,9 mm | 88,9 mm | 90 mm | 87–92 mm |
| DN 100 | 4″ | 114,3 mm | 108 mm | 110 mm | 108–116 mm |
| DN 125 | 5″ | 139,7 mm | 133 mm | 125 mm | 133–142 mm |
| DN 150 | 6″ | 168,3 mm | 159 mm | 160 mm | 159–170 mm |
| DN 200 | 8″ | 219,1 mm | 219 mm | 200 mm | 213–222 mm |
Jeśli obejma ma obejmować rurę razem z izolacją (np. otulina PE 9 mm na rurze 22 mm), dobierz zakres do średnicy zewnętrznej izolacji (tu ok. 40 mm). W instalacjach chłodniczych i klimatyzacyjnych lepszym rozwiązaniem są obejmy izolowane termicznie z wkładką PUR – zapobiegają kondensacji i mostkom cieplnym.
Nie chcesz liczyć ręcznie? Skorzystaj z kalkulatora doboru obejmy – wybierz materiał i rozmiar rury (stal DN, miedź, PVC, PEX, żeliwo…) albo wpisz średnicę zewnętrzną, a kalkulator wskaże pasujące obejmy Walraven i Niczuk z gwintem, okładziną, wykończeniem i dopuszczalnym obciążeniem – także dla rur w izolacji.
Krok 2 – z wkładką gumową czy bez?
Obejma z wkładką EPDM (tzw. „z gumą”)
Wkładka elastomerowa tłumi drgania i dźwięki przenoszone z instalacji na konstrukcję (wymóg akustyczny w budynkach mieszkalnych i biurach), oddziela elektrochemicznie stal obejmy od miedzi lub stali nierdzewnej rury, pozwala na niewielki ruch osiowy. Standard w wodzie, CO, klimatyzacji, sprężonym powietrzu. Temperatura pracy EPDM: ok. –40…+110 °C (krótkotrwale wyżej). Przykłady: Walraven BISMAT Flash, BIS 2S, Niczuk UPG/UPZ.
Obejma bez wkładki („goła”)
Stal ma bezpośredni kontakt z rurą – tańsza, odporna na wysoką temperaturę (para, spaliny, rury solarne powyżej 110 °C), wymagana tam, gdzie guma w pożarze mogłaby uwolnić rurę (zawiesia instalacji ppoż. z klasą R, tryskacze). Stosowana też jako punkt stały w połączeniu z obejmą z gumą. Przykłady: Walraven BIS HD, Niczuk UBG/UBZ.
Obejma izolowana termicznie
Ze wkładką z pianki PUR o dużej gęstości lub z tworzywa – do instalacji chłodniczych, klimatyzacji i wody lodowej; przerywa mostek cieplny i zapobiega wykraplaniu. Dobierana do średnicy rury i grubości izolacji. Przykłady: Walraven BISOFIX, Niczuk L2/L4/L6.
Obejma lekka jednoczęściowa / do rur miedzianych
Jednośrubowa, do małych średnic (12–28 mm) i lekkich instalacji: gaz, miedź, przewody sanitarne w mieszkaniach. Szybki montaż, mniejsza nośność.

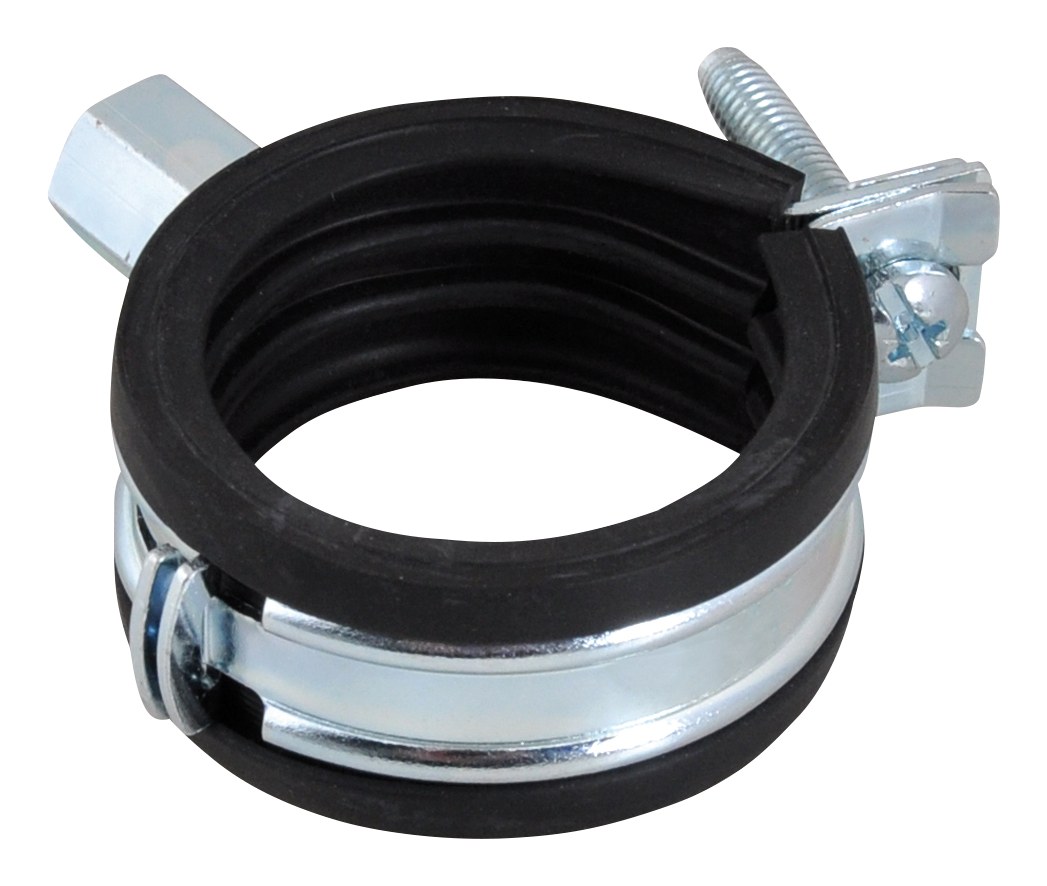

Obejma dwuczęściowa z wkładką EPDM i nakrętką M8/M10 – najpopularniejszy typ w instalacjach sanitarnych

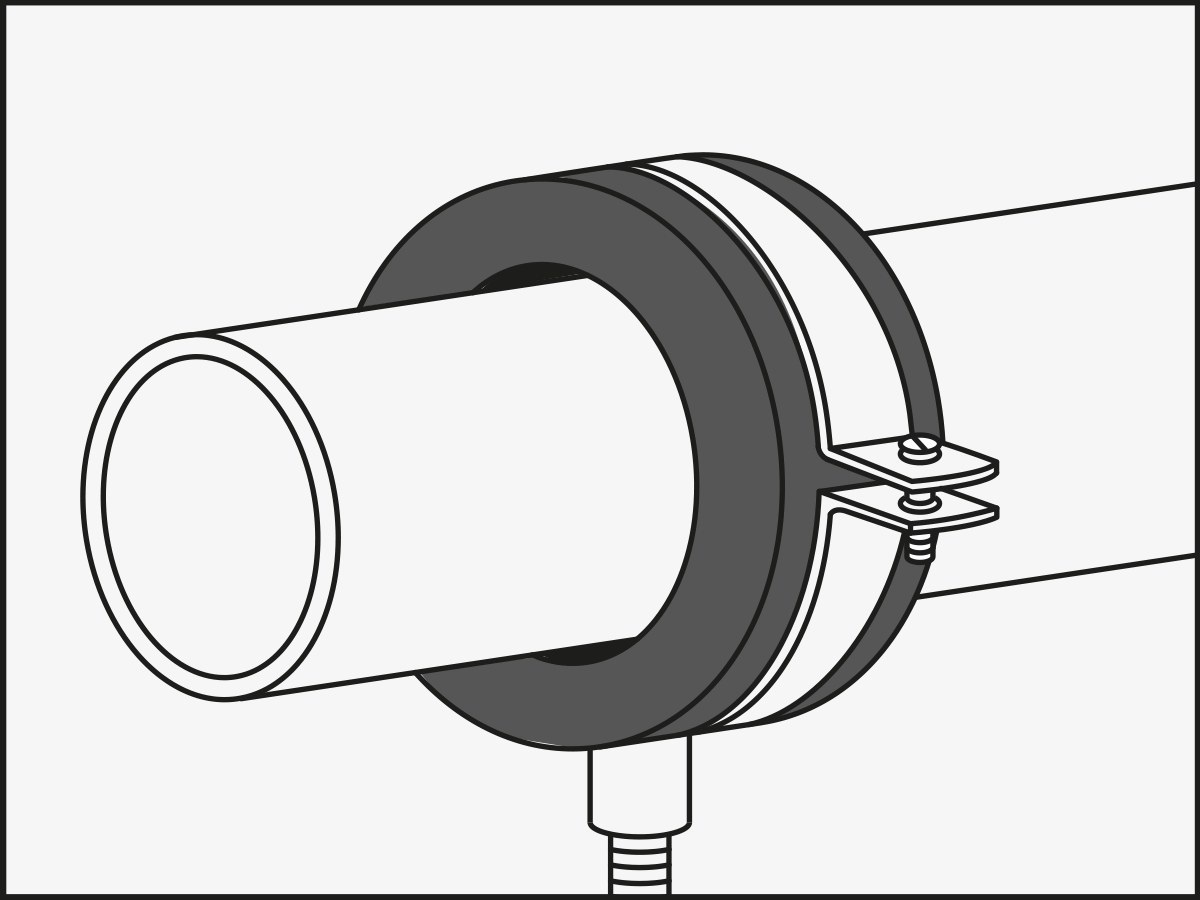

Obejma izolowana termicznie – do rur z wodą lodową i instalacji chłodniczych
Krok 3 – gwint i sposób zawieszenia
Większość obejm ma wspawaną nakrętkę kombinowaną M8/M10 – przyjmuje pręt gwintowany M8 lub M10, co pozwala uniwersalnie łączyć obejmę z konsolami, szynami i kotwami. Obejmy ciężkie (od DN 100–125) mają nakrętki M10/M12 lub M12/M16, a obejmy do rur powyżej DN 200 montuje się na dwóch prętach lub na uchwytach ślizgowych.
- Pręt gwintowany + kotwa – zawieszenie pod stropem; kotwa (mechaniczna lub wklejana) o nośności dobranej do obciążenia, pręt M8/M10 klasy 4.8 lub 8.8.
- Nakrętka szynowa + szyna montażowa – kilka rur na wspólnej trasie; obejmy przykręcone do szyny 41×21 lub 41×41 zawieszonej na prętach.
- Konsola ścienna – rury wzdłuż ściany; obejma na pręcie wkręconym w otwór konsoli lub w nakrętkę szynową.
- Wkręt dwugwintowy (szpilka do drewna/kołka) – małe średnice, montaż bezpośrednio w ścianie: gwint drzewny w kołek, gwint metryczny w obejmę.
Obejmy na szynie montażowej – wspólna trasa dla kilku rur, regulacja położenia na nakrętkach szynowych
Krok 4 – obciążenie i rozstaw podpór
Producenci podają dla obejm obciążenie dopuszczalne (zwykle 0,5–3 kN dla obejm standardowych, do kilkunastu kN dla ciężkich). Obciążenie w punkcie podparcia to ciężar rury z wodą i izolacją na odcinku równym rozstawowi podpór – dla rury stalowej DN 100 z wodą to ok. 24 kg/m, więc przy rozstawie 3 m obejma przenosi ok. 0,7 kN. Warto sprawdzić także nośność kotwy i pręta – w praktyce to one, a nie obejma, ograniczają układ.
| Materiał rury | DN 15–20 | DN 25–32 | DN 40–50 | DN 65–100 | DN 125–200 |
|---|---|---|---|---|---|
| Stal (PN-EN 10255, stal ocynk.) | 2,0–2,5 m | 2,5–3,0 m | 3,0–3,5 m | 3,5–4,5 m | 4,5–6,0 m |
| Miedź | 1,25–1,8 m | 1,8–2,4 m | 2,4–2,7 m | 3,0 m | 3,7 m |
| Stal nierdzewna cienkościenna | 1,25–1,5 m | 1,8–2,25 m | 2,75 m | 3,0–3,5 m | 4,0 m |
| PP / PP-R (20 °C) | 0,5–0,75 m | 0,85–1,0 m | 1,1–1,3 m | 1,5–1,7 m | 2,0 m |
| PVC-U (20 °C) | 0,75–1,0 m | 1,1–1,25 m | 1,4–1,6 m | 1,8–2,1 m | 2,4–2,8 m |
| PE-X / wielowarstwowe | 0,5–0,7 m | 0,8–1,0 m | 1,2 m | 1,5 m | – |
Wartości w tabeli są orientacyjne (poziome odcinki, temperatura pokojowa) – wytyczne producentów rur i normy branżowe (np. DIN 1988, wytyczne producentów PP-R) podają dokładne rozstawy z uwzględnieniem temperatury medium. Na pionach rozstaw można zwiększyć, przy rurach z tworzyw w wysokiej temperaturze – trzeba zmniejszyć lub zastosować podparcie ciągłe (koryto).
Krok 5 – materiał i ochrona antykorozyjna
W suchych wnętrzach wystarczy obejma ocynkowana galwanicznie (kategoria korozyjności C1–C2). W garażach, halach produkcyjnych, na zewnątrz i w pomieszczeniach wilgotnych wybierz ocynk ogniowy lub powłokę cynkowo-płatkową (C3–C4), a w środowisku z chlorkami (baseny, przemysł spożywczy, chemiczny, wybrzeże) – stal nierdzewną A2 lub A4. Do rur miedzianych i nierdzewnych w kontakcie bezpośrednim stosuj obejmy z wkładką (separacja galwaniczna) lub nierdzewne. Więcej w naszym artykule o doborze ocynku i stali nierdzewnej.

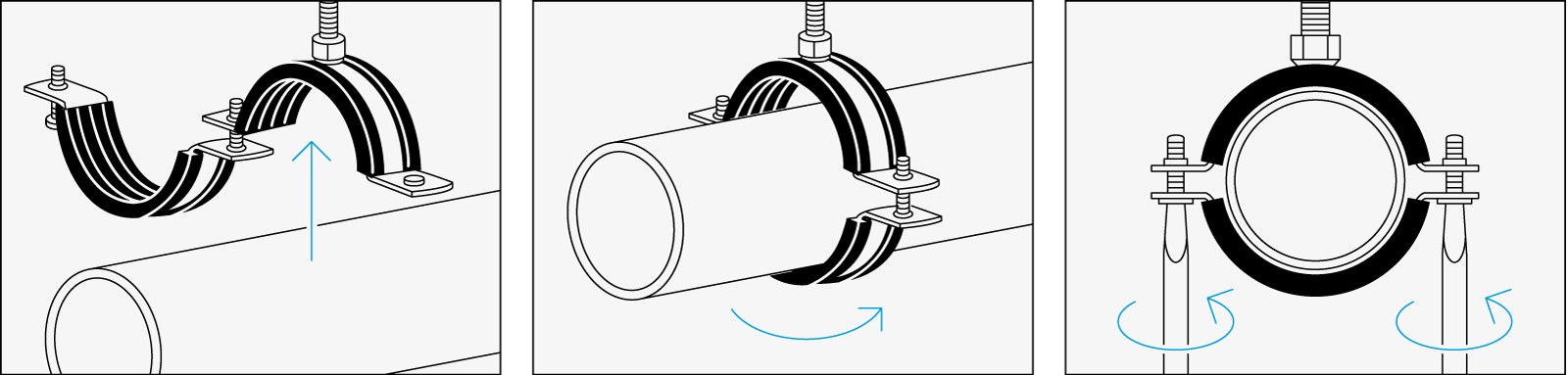

Montaż obejmy: pręt w nakrętce, dosunięcie do rury, dokręcenie śrub – nie przeciągać śrub przy obejmach z EPDM
Najczęstsze błędy przy doborze obejm
- Dobór po DN zamiast po średnicy zewnętrznej – obejma „DN 50” na rurę PVC 50 mm będzie luźna (przewidziano 60,3 mm).
- Obejma z gumą jako punkt stały – EPDM pozwala na przesuw; punkt stały wymaga obejmy stalowej z pierścieniami lub dedykowanego uchwytu PS.
- Zbyt mały gwint – M8 na rurze DN 150 z wodą; pręt się wygina, kotwa jest przeciążona.
- Brak separacji galwanicznej – stal ocynkowana bezpośrednio na miedzi w wilgotnym otoczeniu = korozja bimetaliczna.
- Przeciąganie śrub obejm z EPDM – zgnieciona guma traci własności tłumiące; dokręcać do oporu, nie „na siłę”.
- Zbyt duży rozstaw na tworzywach – rury PP i PE w ciepłej wodzie uginają się między podporami i tworzą syfony.
Najczęstsze pytania
Jaką obejmę do rury 1/2 cala?
Rura stalowa 1/2″ (DN 15) ma średnicę zewnętrzną 21,3 mm – potrzebna obejma o zakresie ok. 20–24 mm. Rura miedziana 22 mm mieści się w tym samym zakresie, a PP 20 mm w zakresie 19–23 mm.
Obejma M8 czy M10?
Większość obejm ma nakrętkę kombinowaną M8/M10 – wybór zależy od pręta i kotwy. M8 wystarcza do lekkich rur do DN 50; od DN 65 wzwyż i przy dłuższych prętach (powyżej ok. 0,5 m) zalecany jest M10 ze względu na sztywność.
Czy obejmy z gumą można stosować do CO?
Tak – EPDM pracuje trwale do ok. 110 °C, więc obejmy z wkładką są standardem w instalacjach CO. Do pary i rur solarnych o temperaturze powyżej 110–120 °C stosuj obejmy bez wkładki lub ze wkładką silikonową.
Co ile metrów mocować rurę PP?
Rury PP-R w wodzie zimnej: ok. 0,5 m dla Ø 20, 0,75 m dla Ø 32, 1,1 m dla Ø 50, 1,5 m dla Ø 90; w ciepłej wodzie odstępy są o 20–40 % mniejsze. Zawsze sprawdzaj wytyczne producenta rur.
Czym różni się obejma dwuczęściowa od jednoczęściowej?
Dwuczęściowa (z dwiema śrubami) otwiera się całkowicie – rurę wkłada się od góry, wygodna przy montażu na istniejącej instalacji i na dużych średnicach. Jednoczęściowa (jedna śruba, zawias) jest tańsza i szybsza przy małych średnicach.
