W skrócie: Ocynk galwaniczny (5–12 µm) – tylko suche wnętrza (C1–C2). Ocynk ogniowy (45–70 µm i więcej) – zewnętrze, garaże, hale wilgotne (C3–C4), trwałość 20–50 lat. Powłoki cynkowo-płatkowe / lamelarne (np. Niczuk Ultra Cover XP, Walraven BUP1000) – odporność jak ocynk ogniowy lub wyższa (ponad 1000 h w komorze solnej) przy grubości kilkunastu µm, gwinty bez przecinania. Stal nierdzewna A2 (1.4301) – C3–C4, przemysł spożywczy, wilgoć; A4 (1.4401/1.4404) – C5, chlorki, wybrzeże, oczyszczalnie; hale basenowe wymagają stali wysokostopowych (np. 1.4529). Wszystkie elementy układu (szyna, nakrętka, śruba, kotwa, obejma) w tej samej klasie ochrony.
Kategorie korozyjności – od czego zacząć
Norma PN-EN ISO 12944-2 (i ISO 9223) dzieli środowiska na kategorie od C1 do C5 (oraz CX – ekstremalne) według ubytku masy stali i cynku w pierwszym roku ekspozycji. Dobór zabezpieczenia mocowań zaczyna się od przypisania obiektu do kategorii:
| Kategoria | Ubytek cynku [µm/rok] | Środowisko zewnętrzne | Środowisko wewnętrzne | Zalecane zabezpieczenie mocowań |
|---|---|---|---|---|
| C1 bardzo mała | ≤ 0,1 | – | ogrzewane budynki o czystym powietrzu: biura, sklepy, szkoły, hotele | ocynk galwaniczny |
| C2 mała | 0,1 – 0,7 | atmosfera o małym zanieczyszczeniu, tereny wiejskie | nieogrzewane budynki z możliwą kondensacją: magazyny, hale sportowe | ocynk galwaniczny (wnętrza), ocynk ogniowy (zewnętrze) |
| C3 średnia | 0,7 – 2,1 | miasta i tereny przemysłowe o umiarkowanym SO₂, wybrzeże o małym zasoleniu | pomieszczenia produkcyjne o dużej wilgotności: browary, mleczarnie, pralnie, garaże podziemne | ocynk ogniowy, powłoka cynkowo-płatkowa, stal A2 |
| C4 duża | 2,1 – 4,2 | tereny przemysłowe, wybrzeże o umiarkowanym zasoleniu | zakłady chemiczne, baseny (bez chlorków w powietrzu), stocznie | ocynk ogniowy grubowarstwowy, powłoka cynkowo-płatkowa, stal A2/A4 |
| C5 bardzo duża | 4,2 – 8,4 | przemysł o wysokiej wilgotności i agresywnej atmosferze, wybrzeże i strefa morska | budynki i strefy z prawie stałą kondensacją i silnym zanieczyszczeniem | stal A4, ocynk ogniowy z malowaniem (duplex) |
| CX ekstremalna | > 8,4 | strefa morska rozbryzgowa, przemysł chemiczny | hale basenowe z chlorem w powietrzu, tunele | stale wysokostopowe (1.4529, 1.4547), systemy duplex |
Rodzaje zabezpieczeń antykorozyjnych mocowań
Ocynk galwaniczny (elektrolityczny)
Cienka warstwa cynku 5–12 µm nakładana elektrolitycznie, z pasywacją (niebieskawy połysk lub żółtawy odcień przy pasywacji grubowarstwowej). Standard dla obejm, nakrętek, kotew i szyn do wnętrz. Trwałość w C1: dziesiątki lat, w C3: 2–5 lat do pojawienia się rdzy. Nie stosować na zewnątrz ani w wilgotnych halach.
Ocynk ogniowy (zanurzeniowy)
Zanurzenie elementu w ciekłym cynku (ok. 450 °C) – powłoka 45–70 µm (więcej na grubych elementach), z warstwami stopowymi Fe-Zn. Matowo-szara, chropowata, nie do gwintów drobnych (gwinty wewnętrzne są przecinane lub kalibrowane). Trwałość: ok. 20–40 lat w C3, 10–20 w C4. Uszkodzenia (cięcie, wiercenie) zabezpiecza się farbą cynkową.
Powłoki cynkowo-płatkowe (lamelarne)
Nieelektrolityczne warstwy z płatków cynku i aluminium w spoiwie, wypalane; 8–15 µm, srebrnoszare. Odporność w komorze solnej często > 1000 h – porównywalna lub wyższa od ocynku ogniowego, przy cienkiej powłoce, która nie zmienia geometrii gwintów; brak kruchości wodorowej. Stosowane na kotwy, śruby, nakrętki szynowe i całe systemy (Niczuk Ultra Cover XP, Walraven BUP1000). Wrażliwe na uszkodzenia mechaniczne – ubytki nie „samoleczą się” tak jak w grubym ocynku ogniowym.
Cynkowanie termodyfuzyjne (szeradyzacja)
Dyfuzja cynku w proszku w temperaturze ok. 380–400 °C; powłoka stopowa 15–50 µm, twarda, o dobrej przyczepności i równomierna na gwintach. Stosowana do kotew i drobnych elementów w środowiskach C3–C4.
Stal nierdzewna A2 (1.4301 / 1.4307)
Stal austenityczna chromowo-niklowa, odporna w środowisku C3–C4 bez chlorków. Standard w przemyśle spożywczym, na zewnątrz w atmosferze miejskiej, w pomieszczeniach wilgotnych. Nie stosować w basenach, oczyszczalniach, na wybrzeżu i tam, gdzie używa się środków odladzających (chlorki → korozja wżerowa).
Stal nierdzewna A4 (1.4401 / 1.4404 / 1.4571)
Z dodatkiem molibdenu – odporna na chlorki w stężeniach spotykanych na wybrzeżu, w oczyszczalniach, przemyśle chemicznym (C5). Hale basenowe z chlorowaną wodą i ciepłym, wilgotnym powietrzem wymagają stali o jeszcze wyższej odporności (1.4529, 1.4547 – tzw. „basenowe”), bo A4 może ulec korozji naprężeniowej.
Ocynk galwaniczny – błyszcząca, cienka powłoka do wnętrz suchych

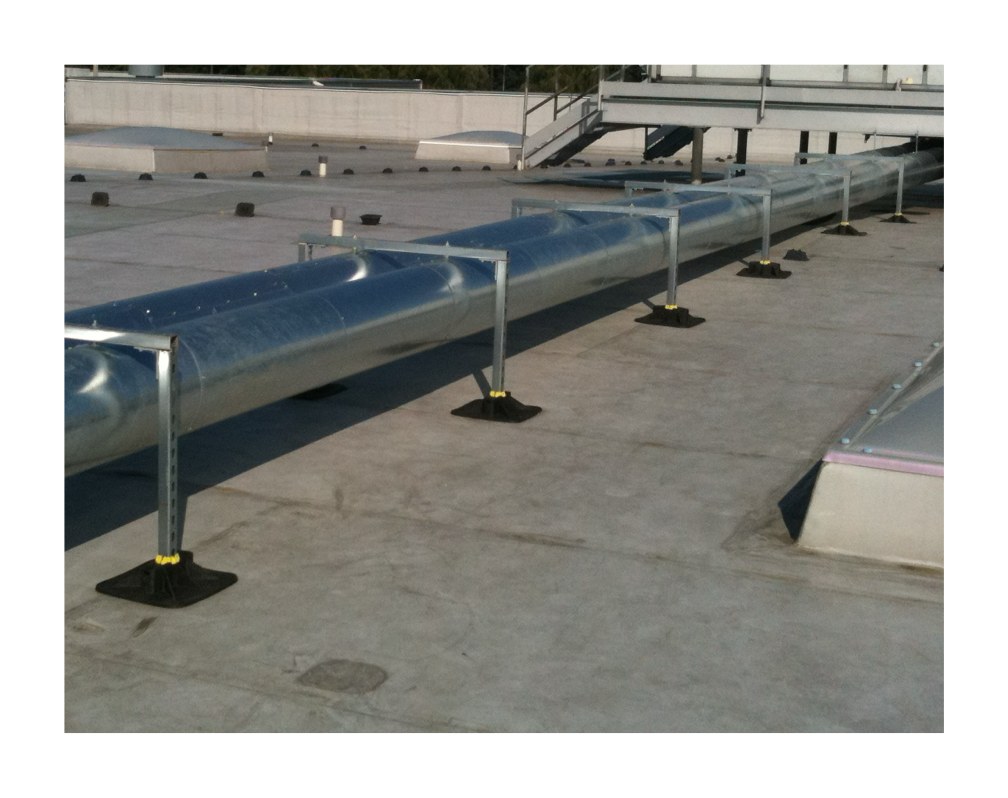

Na dachu (C3–C4) – ocynk ogniowy, powłoka cynkowo-płatkowa lub stal nierdzewna
Grubość powłoki a trwałość
Cynk chroni stal jako powłoka barierowa i jednocześnie „protektorowa” (koroduje zamiast stali). Trwałość zależy więc niemal liniowo od grubości powłoki i szybkości ubytku cynku w danej kategorii. Przy 12 µm ocynku galwanicznego i ubytku 1,5 µm/rok (C3) pierwsza rdza pojawi się po ok. 8 latach; przy 55 µm ocynku ogniowego – po ok. 35 latach. Powłoki cynkowo-płatkowe mimo małej grubości korodują wolniej dzięki spoiwu i płatkom aluminium, dlatego ich odporność podaje się wynikami testów w komorze solnej (h do czerwonej rdzy), a nie samą grubością.
| Zabezpieczenie | Grubość | Komora solna (typowo) | Trwałość C2 | Trwałość C3 | Trwałość C4 |
|---|---|---|---|---|---|
| Ocynk galwaniczny | 5–12 µm | 48–200 h | 10–20 lat | 3–8 lat | < 3 lat |
| Cynk. termodyfuzyjne | 15–50 µm | 500–1000 h | > 25 lat | 10–25 lat | 5–12 lat |
| Powłoka cynkowo-płatkowa | 8–15 µm | 720–1500 h | > 25 lat | 15–30 lat | 8–15 lat |
| Ocynk ogniowy | 45–85 µm | – | > 50 lat | 20–40 lat | 10–20 lat |
| Stal A2 | – | – | bez ograniczeń | bez ograniczeń | ograniczone (bez chlorków) |
| Stal A4 | – | – | bez ograniczeń | bez ograniczeń | bez ograniczeń |
Trwałość w tabeli to orientacyjny czas do pojawienia się rdzy powierzchniowej w typowych warunkach danej kategorii; miejscowe zawilgocenie, sól drogowa, kondensacja pod izolacją albo kontakt z innym metalem mogą go skrócić wielokrotnie.
Korozja bimetaliczna – jedna śruba psuje cały system
Gdy dwa metale o różnym potencjale elektrochemicznym stykają się w obecności wilgoci, ten mniej szlachetny koroduje szybciej. Klasyczne pary problemowe w instalacjach:
- Stal ocynkowana – miedź: cynk i stal korodują szybko; obejmy stalowe na rurach miedzianych zawsze z wkładką EPDM lub nierdzewne.
- Stal ocynkowana – stal nierdzewna: duża powierzchnia nierdzewna (szyna) + mała ocynkowana (śruba) = śruba zniknie w kilka lat; odwrotnie (nierdzewna śruba w ocynkowanej szynie) jest akceptowalne w wnętrzach, ale nie na zewnątrz.
- Aluminium – stal ocynkowana / miedź: aluminium koroduje przy miedzi; przy cynku problem jest mniejszy, ale w wilgoci wymagane są podkładki izolujące.
- Stal nierdzewna – stal nierdzewna innych gatunków: A2 i A4 można łączyć, ale w środowisku chlorkowym słabsza (A2) skoroduje wżerowo niezależnie od pary.
Zasada praktyczna: cały układ mocowania w jednej klasie ochrony – szyna, nakrętki szynowe, śruby, kotwy, konsola i obejma. W sklepie ułatwia to filtr Wykończenie (ocynk galwaniczny / ogniowy / Ultra Cover XP / stal nierdzewna) dostępny w kategoriach mocowań.

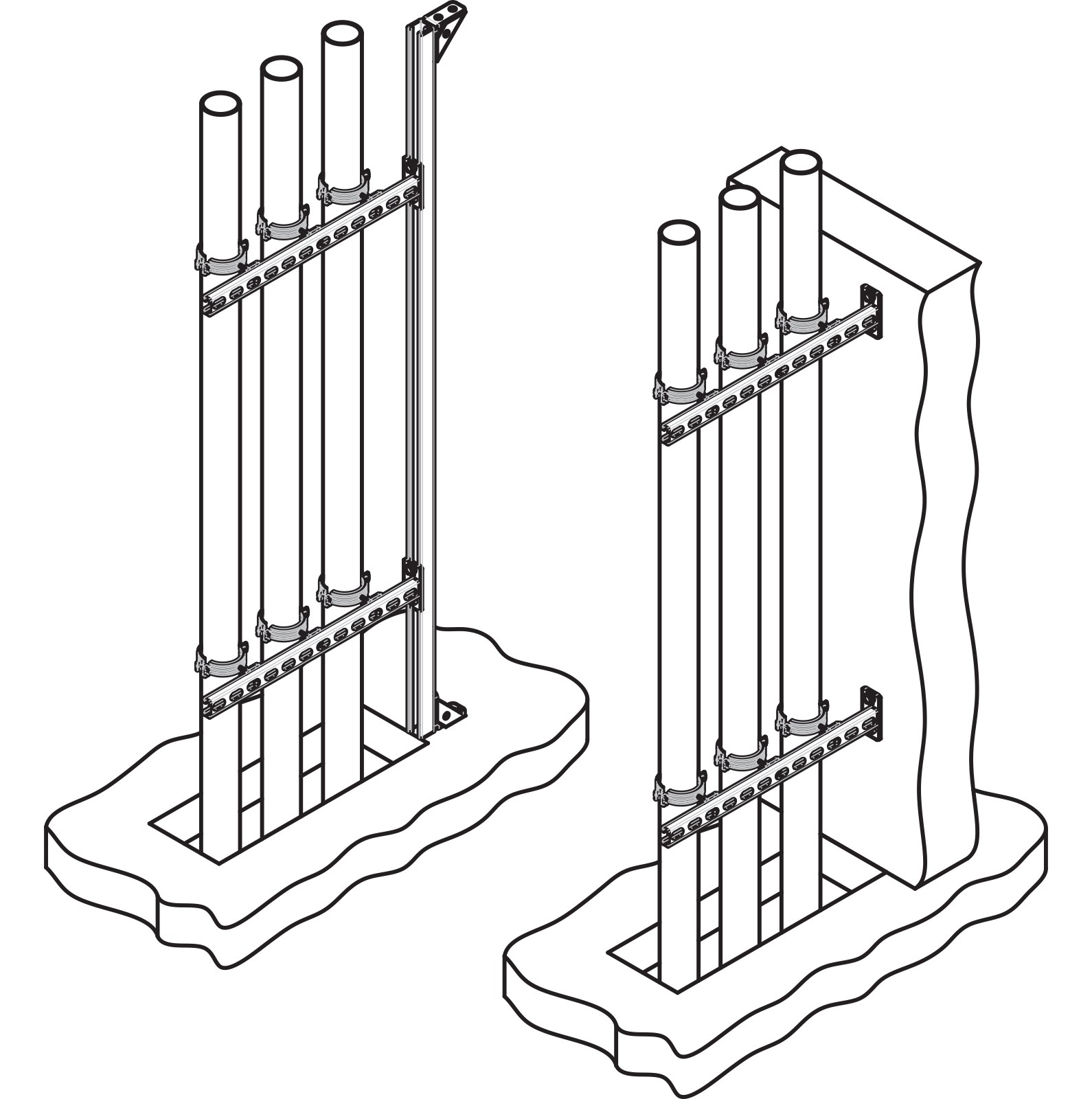

Zewnętrzne konstrukcje wsporcze – cały układ w ocynku ogniowym lub powłoce cynkowo-płatkowej, łącznie ze śrubami
Dobór w praktyce – typowe obiekty
| Obiekt / miejsce | Kategoria | Zalecane wykończenie mocowań |
|---|---|---|
| Biuro, mieszkanie, szkoła – instalacje w szachtach i pod sufitem | C1 | ocynk galwaniczny |
| Hala magazynowa nieogrzewana | C2 | ocynk galwaniczny (przy braku kondensacji) lub cynkowo-płatkowy |
| Garaż podziemny, parking wielopoziomowy | C3 (sól z kół!) | ocynk ogniowy lub cynkowo-płatkowy; przy wjazdach A4 |
| Zakład spożywczy, mleczarnia, browar (mycie, para) | C3–C4 | stal A2 (A4 przy środkach chlorowych do mycia) |
| Dach – klimatyzatory, instalacje PV, wentylacja | C3 (miasto) / C4 (przemysł, wybrzeże) | ocynk ogniowy, cynkowo-płatkowy, A2; A4 nad morzem |
| Oczyszczalnia ścieków, przepompownia | C4–C5 | stal A4 |
| Hala basenowa | CX (chlor + wilgoć + ciepło) | stale wysokostopowe 1.4529 / 1.4547; wykluczone A2, ograniczone A4 |
| Tunel drogowy | C5–CX | A4 / stale wysokostopowe, systemy duplex |
| Zakład chemiczny, galwanizernia | C5 | A4, tworzywa, systemy duplex wg oceny korozyjnej |
Co robić z uszkodzeniami powłoki na budowie
Cięcie szyn, wiercenie otworów i uderzenia młotkiem odsłaniają stal. Cynk sąsiadujący chroni katodowo niewielkie ubytki (do ok. 1–2 mm), ale krawędź cięcia szyny ocynkowanej ogniowo to kilkadziesiąt milimetrów gołej stali. Zabezpiecz ją farbą cynkową (powyżej 90 % cynku w suchej powłoce) w dwóch warstwach po odtłuszczeniu. W środowisku C4 i wyżej lepiej zamawiać elementy w wymiarach docelowych lub stosować stal nierdzewną.
Najczęstsze pytania
Czy ocynk galwaniczny nadaje się na zewnątrz?
Nie – powłoka 5–12 µm w atmosferze zewnętrznej (C2–C3) koroduje w ciągu kilku lat. Na zewnątrz stosuj ocynk ogniowy, powłokę cynkowo-płatkową lub stal nierdzewną.
Czym jest Ultra Cover XP i czy zastępuje ocynk ogniowy?
To grupa powłok Niczuk (lamelarne cynkowo-płatkowe, cynkowo-niklowe, pasywacja grubopowłokowa) o odporności ponad 1000 h w komorze solnej wg PN-EN ISO 9227 – porównywalnej lub wyższej niż klasyczny ocynk ogniowy, przy dużo mniejszej grubości. W większości zastosowań C3–C4 zastępuje ocynk ogniowy; w miejscach narażonych na ścieranie mechaniczne gruby ocynk ogniowy jest bardziej wybaczający.
A2 czy A4 do garażu podziemnego?
Ze względu na sól drogową wnoszoną na kołach (chlorki) w strefie wjazdu i posadzki zalecana jest A4 lub ocynk ogniowy; pod stropem, z dala od rozbryzgów, wystarczy A2 lub powłoka cynkowo-płatkowa.
Czy można łączyć elementy ocynkowane ze stalą nierdzewną?
W suchych wnętrzach – tak. Na zewnątrz i w wilgoci unikaj: element ocynkowany w kontakcie z dużą powierzchnią nierdzewną skoroduje szybciej. Jeśli to konieczne, użyj podkładek izolujących.
Jak sprawdzić, jaki ocynk ma produkt w sklepie?
W parametrach każdego produktu jest pole „Wykończenie” (ocynk galwaniczny, ocynk ogniowy, Ultra Cover XP, stal nierdzewna) – można po nim filtrować listę produktów w każdej kategorii mocowań.
