Systemy zamocowań
Kompletne systemy mocowania instalacji sanitarnych, grzewczych, chłodniczych, wentylacyjnych i elektrycznych: obejmy do rur, szyny montażowe z akcesoriami, kotwy i pręty gwintowane, wibroizolatory, podpory dachowe i linki mocujące. Oferta Walraven i Niczuk – 4 836 produktów z parametrami do filtrowania i kartami technicznymi.
Szyny montażowe i akcesoriaProfile 41×21 i 41×41, łączniki, konsole1084 produkty
Obejmy do rur i mocowania instalacjiZ okładziną EPDM i bez, izolowane, punkty stałe2406 produktów
Akcesoria montażowe i elementy złącznePręty gwintowane, nakrętki, podkładki, śruby241 produktów
Kotwy i technika kotwieniaMechaniczne i chemiczne – beton, cegła, pustak780 produktów
Mocowania instalacji elektrycznychKlipsy, uchwyty kabli, mocowania sufitowe104 produkty
WibroizolatoryPodkładki i zawiesia tłumiące drgania87 produktów
Podpory dachoweStopy i wsporniki na dachy płaskie98 produktów
Linki mocująceZawiesia linkowe do podwieszania36 produktów
Niczuk Adapter SL
- Producent: Niczuk
- Numer katalogowy: 81110000000
- Kod producenta: SLM8
Niczuk Amortyzator AM
- Producent: Niczuk
- Numer katalogowy: 81102000000
- Kod producenta: AM
Niczuk Cynk spray OGZNS
- Producent: Niczuk
- Numer katalogowy: 81881400001
- Kod producenta: OGZNS

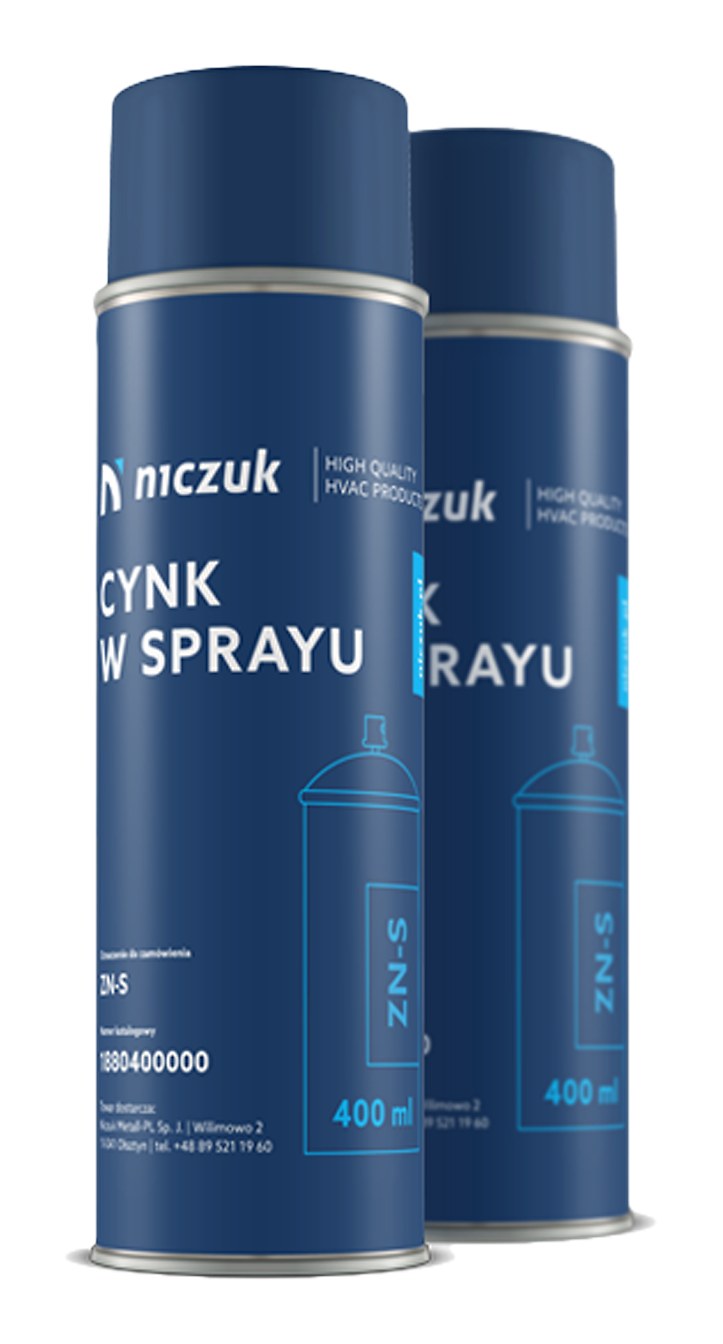

Niczuk Cynk spray ZNS
- Producent: Niczuk
- Numer katalogowy: 81880400000
- Kod producenta: ZNS

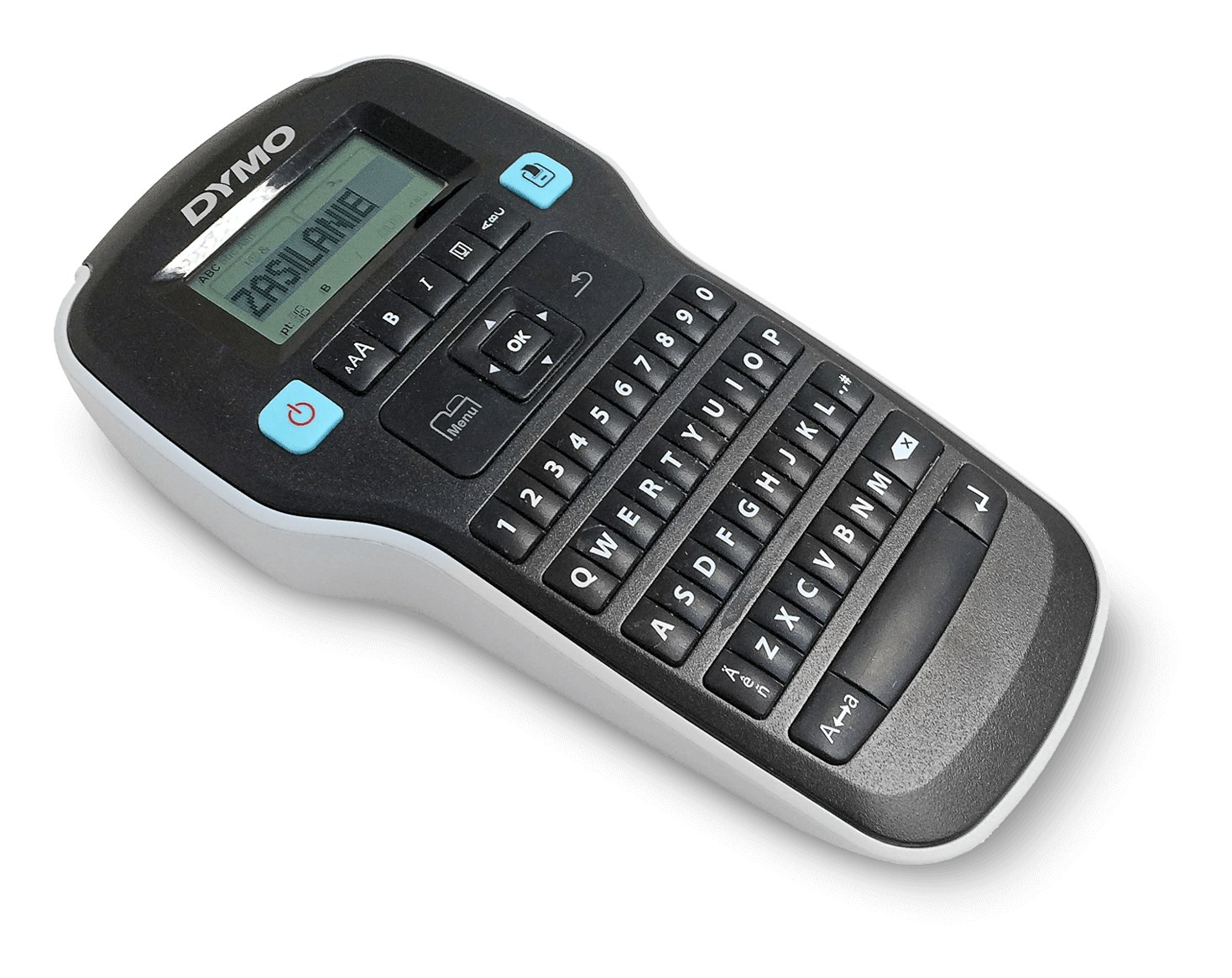

Niczuk Drukarka etykiet DE
- Producent: Niczuk
- Numer katalogowy: 86000016000
- Kod producenta: DE
Niczuk Elementy wahadłowe EW1, M10
- Producent: Niczuk
- Numer katalogowy: 82101001000
- Kod producenta: EW1M10
Niczuk Elementy wahadłowe EW1, M12
- Producent: Niczuk
- Numer katalogowy: 82101001200
- Kod producenta: EW1M12
Niczuk Elementy wahadłowe EW1, M16
- Producent: Niczuk
- Numer katalogowy: 82101001600
- Kod producenta: EW1M16
Niczuk Elementy wahadłowe EW1, M20
- Producent: Niczuk
- Numer katalogowy: 82101002000
- Kod producenta: EW1M20
Niczuk Elementy wahadłowe EW2, M10
- Producent: Niczuk
- Numer katalogowy: 82102001000
- Kod producenta: EW2M10
Niczuk Elementy wahadłowe EW2, M12
- Producent: Niczuk
- Numer katalogowy: 82102001200
- Kod producenta: EW2M12
Niczuk Elementy wahadłowe EW2, M16
- Producent: Niczuk
- Numer katalogowy: 82102001600
- Kod producenta: EW2M16
Niczuk Elementy wahadłowe EW2, M20
- Producent: Niczuk
- Numer katalogowy: 82102002000
- Kod producenta: EW2M20

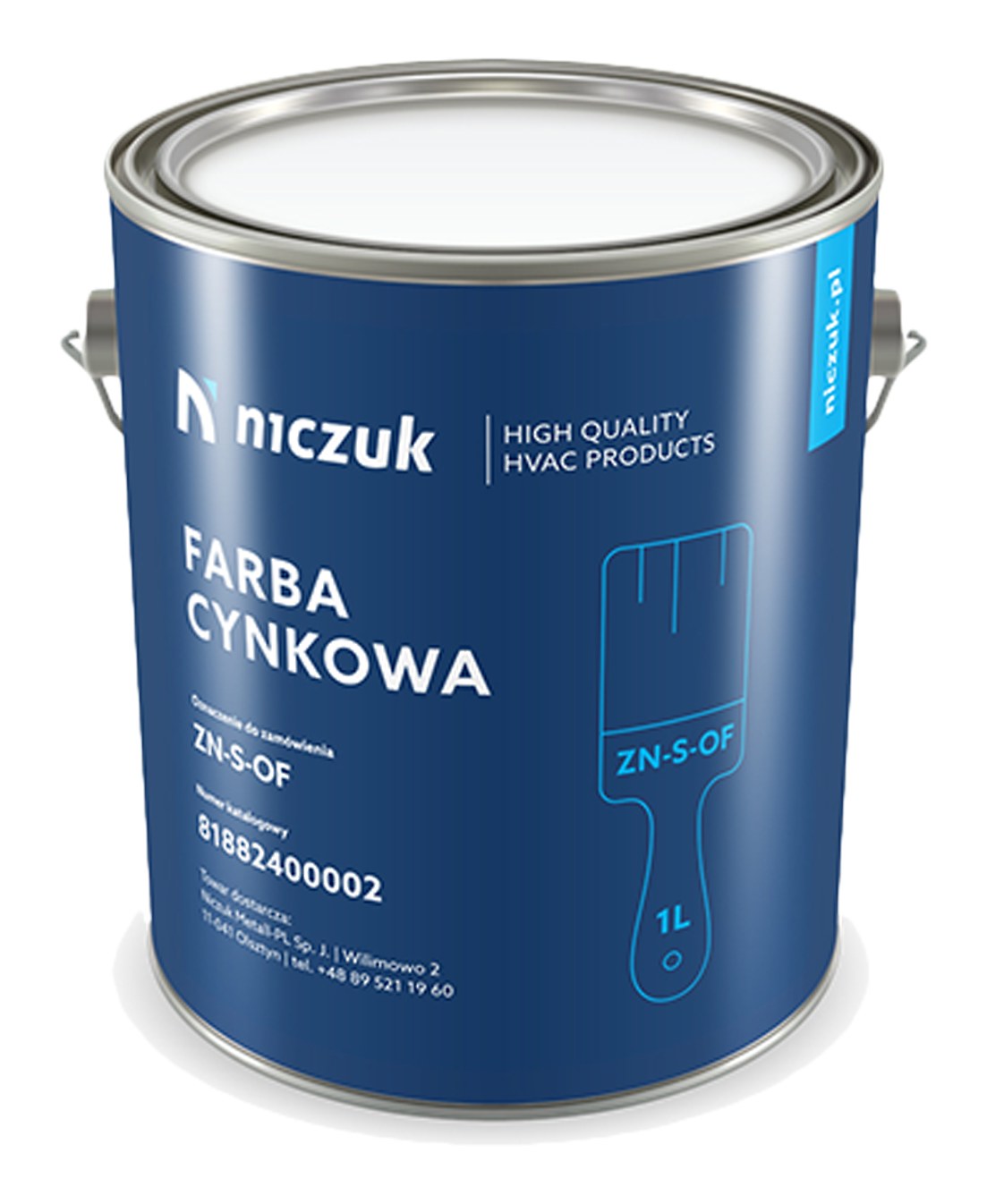

Niczuk Farba cynkowa ZNSOF
- Producent: Niczuk
- Numer katalogowy: 81882400002
- Kod producenta: ZNSOF

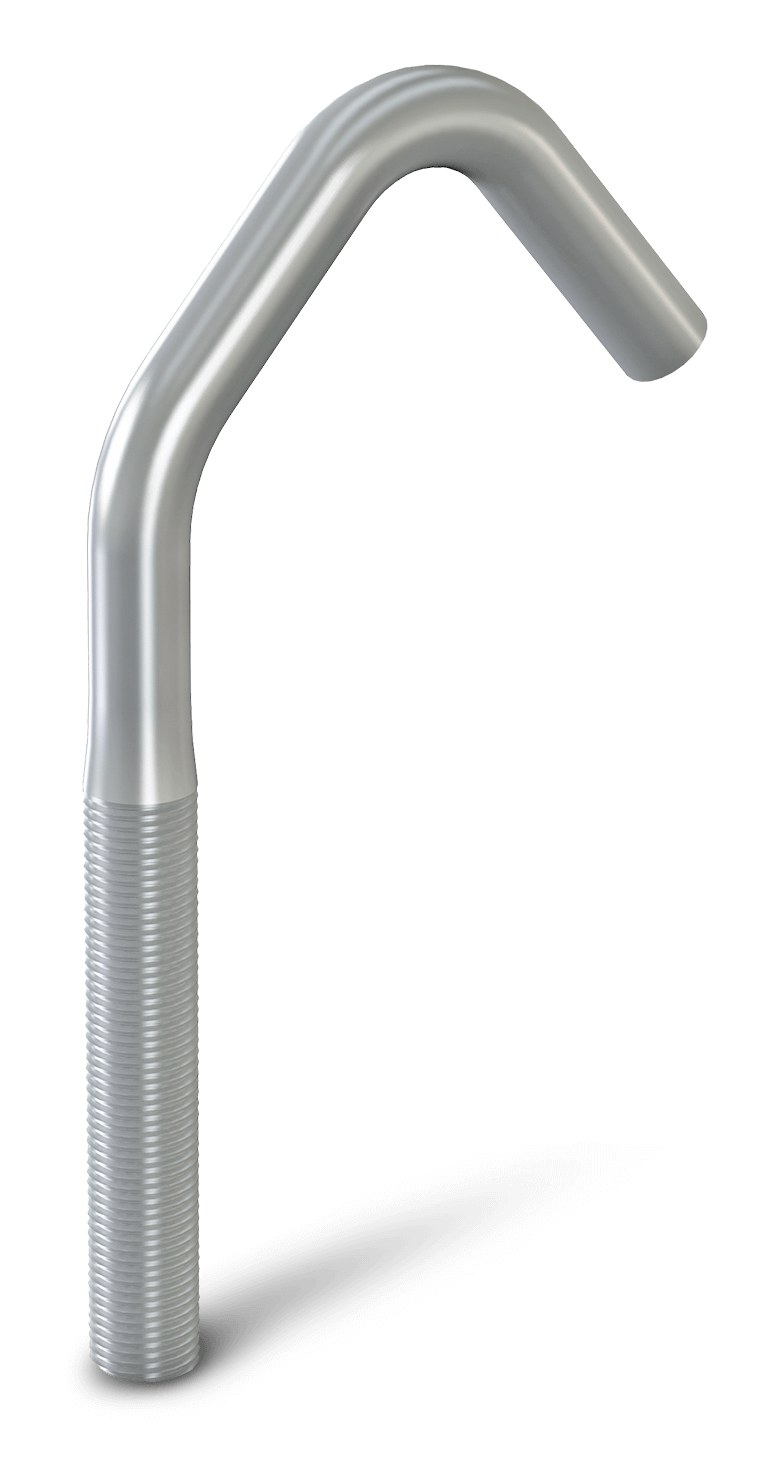

Niczuk Hak mocowania trapezu HT
- Producent: Niczuk
- Numer katalogowy: 80500000010
- Kod producenta: HTM10
Dla kogo
Dla firm instalacyjnych (hydraulika, CO, klimatyzacja, wentylacja, sprężone powietrze), elektryków, wykonawców instalacji przemysłowych oraz projektantów i działów zakupów, które kompletują mocowania pod konkretny obiekt. Produkty pochodzą z dwóch pełnych systemów, w których każdy element pasuje do pozostałych: obejma → pręt → nakrętka szynowa → szyna → konsola → kotwa.
Jak zbudować mocowanie – od rury do przegrody
| Element | Co dobrać | Kategoria |
|---|---|---|
| Uchwyt rury | obejma z wkładką EPDM (woda, CO, klimatyzacja), bez wkładki (para, ppoż.), izolowana (chłód), punkt stały / podpora ślizgowa | Obejmy do rur i mocowania instalacji |
| Połączenie | pręt gwintowany M8–M16, nakrętka kombinowana, wkręt dwugwintowy, łącznik | Pręty i akcesoria gwintowane |
| Konstrukcja wsporcza | szyna 41×21 / 41×41 / 41×62, konsola ścienna, kątownik, trawersa | Szyny montażowe i akcesoria |
| Kotwienie | kotwa sworzniowa lub wbijana (beton), chemiczna z tuleją (pustak, gazobeton), kołek ramowy (mur) | Kotwy i technika kotwienia |
| Tłumienie drgań | wibroizolatory sprężynowe i gumowe pod urządzenia, zawiesia sprężynowe | Wibroizolatory |
| Dach | stopy i stelaże dachowe bez przebijania pokrycia | Podpory dachowe |
| Elektryka | klipsy do dźwigarów, mocowania do blach i płatwi, uchwyty do prętów | Mocowania instalacji elektrycznych |
Dobór wykończenia do środowiska
Ocynk galwaniczny
Suche wnętrza (C1–C2): biura, mieszkania, szachty, sufity podwieszane.
Ocynk ogniowy / BUP1000 / Ultra Cover XP
Zewnętrze, garaże, hale wilgotne (C3–C4): ocynk ogniowy 45–70 µm albo powłoki > 1000 h w komorze solnej – Walraven BIS UltraProtect 1000 (BUP1000), Niczuk Ultra Cover XP.
Stal nierdzewna A2 / A4
Przemysł spożywczy, baseny, oczyszczalnie, wybrzeże (C4–C5); A4 przy chlorkach.
Cały układ (obejma, nakrętki, szyna, kotwa) powinien być w jednej klasie ochrony – połączenie ocynku z nierdzewną w wilgoci kończy się korozją bimetaliczną. Szczegóły w poradniku o doborze wykończenia.
Jak korzystać z filtrów
- Średnica rury [mm] – zewnętrzna średnica rury (stal DN 15 = 21,3 mm, miedź 22 mm, PP 20 mm); przy rurach w izolacji – średnica izolacji.
- DN – dla rur stalowych gwintowanych i spawanych.
- Gwint – M8, M8/M10 (nakrętka kombinowana), M10/M12, M12/M16.
- Okładzina – EPDM, bez okładziny, silikonowa, PUR/PIR (obejmy chłodu).
- Wykończenie – ocynk galwaniczny, ogniowy, BUP1000 (Walraven), Ultra Cover XP (Niczuk), stal nierdzewna.
- Rozmiar szyny i Pasuje do szyny – akcesoria do profili 27/30/41.
Najczęstsze pytania
Czy elementy Walraven i Niczuk można łączyć?
W profilach 41 mm wymiary są zgodne z normą i nakrętki zwykle pasują, ale deklarowana nośność dotyczy kompletu jednego producenta. Najlepiej trzymać się jednego systemu w obrębie trasy.
Czy produkty bez ceny są dostępne?
Tak – wyceniamy je indywidualnie w dniu roboczym (przycisk „Zapytaj o cenę" na karcie). Przy zamówieniach projektowych przygotowujemy zestawienie z cenami netto.
Skąd wziąć nośności i dokumenty?
Karty techniczne, deklaracje i instrukcje montażu są w plikach do pobrania na karcie każdego produktu.
Ile udźwignie obejma / szyna / kotwa?
Nośność podajemy w parametrze „Obciążenie [kN]" i w kartach; o nośności układu decyduje najsłabszy element – najczęściej kotwa lub pręt.
