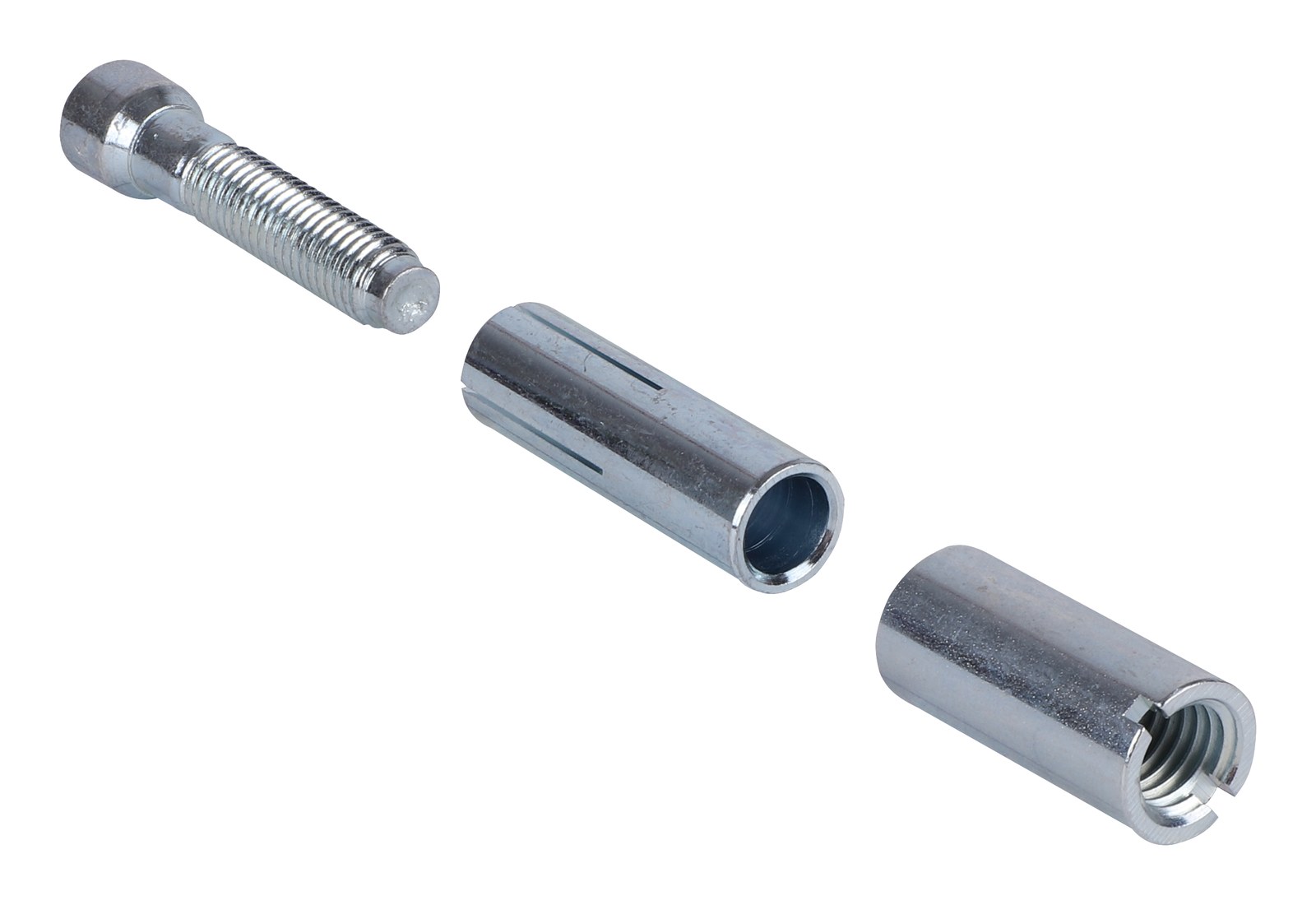

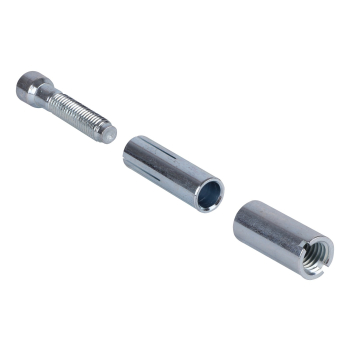

Walraven WGB-M Kotwa do betonu komórkowego, M10
Walraven WGB-M Kotwa do betonu komórkowego, M10 to kotwa mechaniczna marki Walraven dla miękkiego podłoża. Numer katalogowy producenta: 6103510. Gwint łączący: M10.
Najważniejsze cechy
- połączenie z gwintem wewnętrznym umożliwia elastyczną odległość od kotwy do uchwytu
- obciążenie można zastosować natychmiast po instalacji
- instalacja nie wymaga wiercenia
- czterokierunkowe rozszerzanie zapewnia wysokie dopuszczalne obciążenia, nawet w obszarach rozciągania dachów i stropów
- wysoka nośność dzięki rozszerzeniu podcięcia
- klasa odporności ogniowej R30-R120 do projektowania zakotwień narażonych na działanie ognia
- z homologacją VdS - numer certyfikatu G 4980083 do zastosowań ze stacjonarnymi systemami gaśniczymi
- materiał: stal
- ocynk galwaniczny

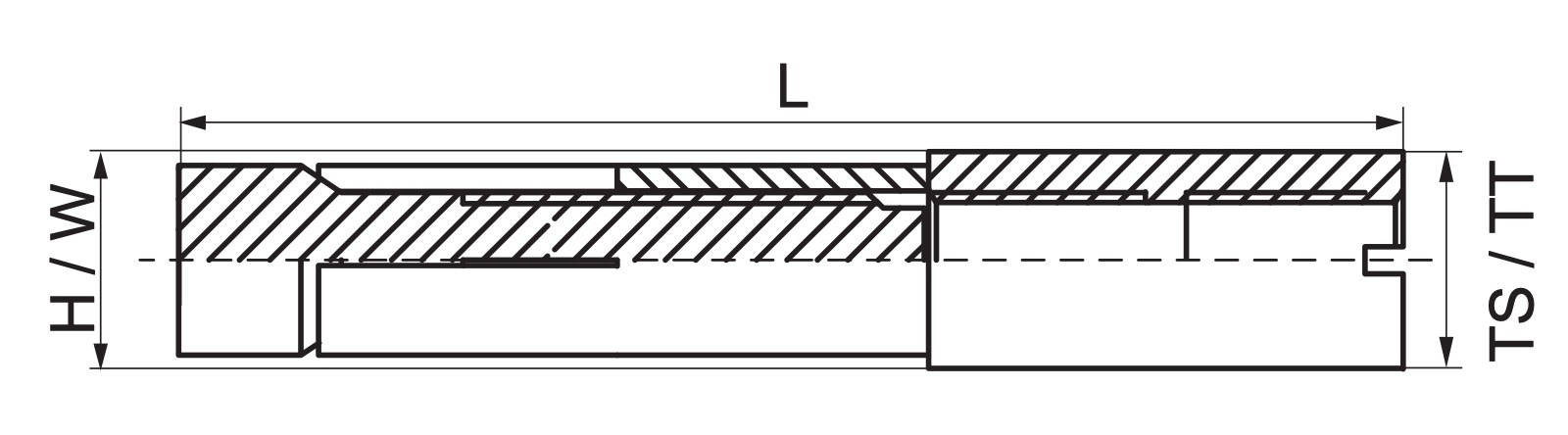

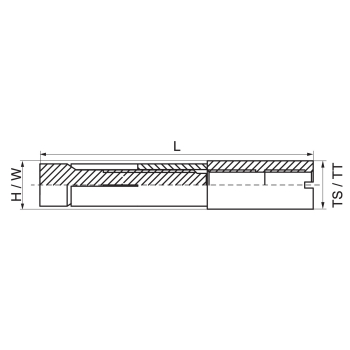

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6103510 |
| Producent | Walraven |
| Kod rodziny | L0382 |
| Rozmiar gwintu | M10 |
| Typ gwintu | Metryczny |
| Całkowita wysokość | 16 mm |
| Całkowita szerokość | 16 mm |
| Całkowita długość | 90 mm |
| Minimalna głębokość wkrętu | 10 mm |
| Minimalna grubość podłoża | 175 mm |
| Moment obrotowy dla instalacji | 8 Nm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 150 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Rozmiar gwintu | Typ gwintu | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6103510 (ten produkt) | M10 | Metryczny | 16 | 16 |
| 6103512 | M12 | Metryczny | 16 | 16 |
Zastosowanie
Walraven WGB-M Kotwa do betonu komórkowego, M10 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla miękkiego podłoża. Produkt należy do kategorii Kotwy mechaniczne w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; karton — 150 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe kotwy mechaniczne znajdziesz w kategorii Kotwy mechaniczne, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
