Walraven Bifix 300 Obejma bez okładziny STN (M8), 15–19 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3017017
Kod producenta: 3017017
Średnica rury: 15-19 mm
DN: DN 10
Gwint: M8
Okładzina: bez okładziny
Wykończenie: stal nierdzewna
Seria: BIFIX 300
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

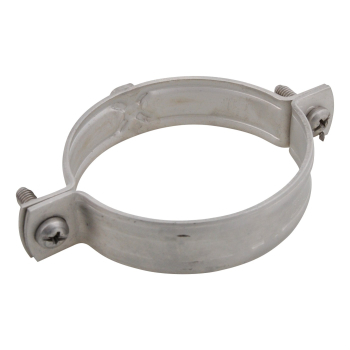

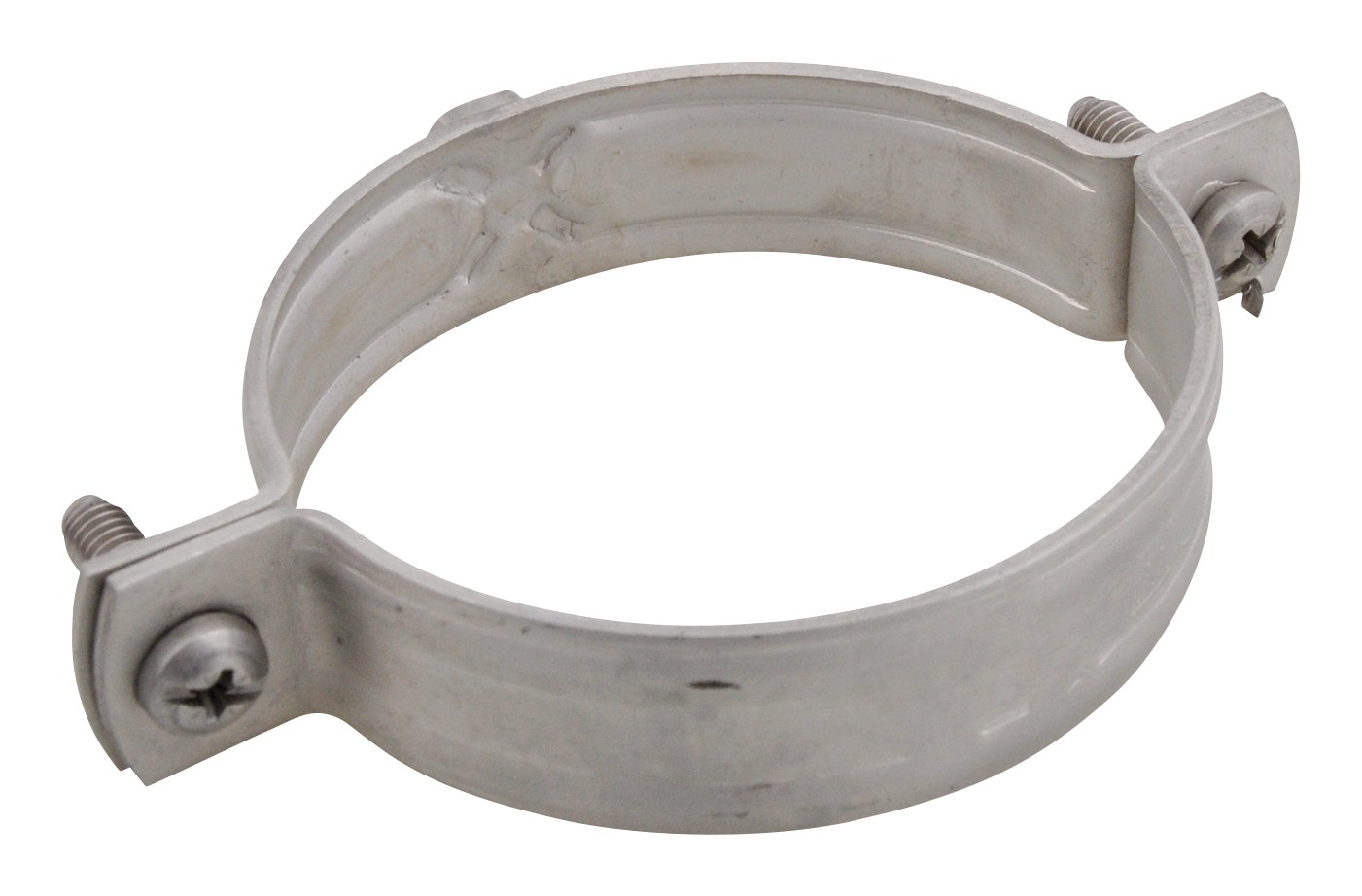

Walraven Bifix 300 Obejma bez okładziny STN (M8), 15–19 mm
Walraven Bifix 300 Obejma bez okładziny STN (M8), 15–19 mm to obejma marki Walraven do rur ze stali nierdzewnej i tworzyw sztucznych. Numer katalogowy producenta: 3017017. Zakres średnic rury: 15-19 mm. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 1000 N.
Najważniejsze cechy
- obejma z dwiema śrubami
- z systemem szybkiego blokowania
- materiał: stal nierdzewna 1.4404 (AISI 316L)

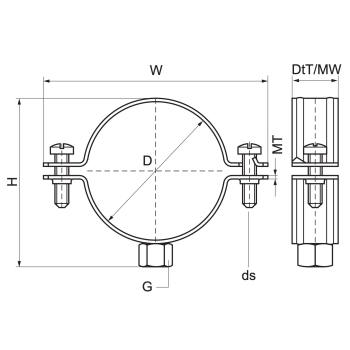

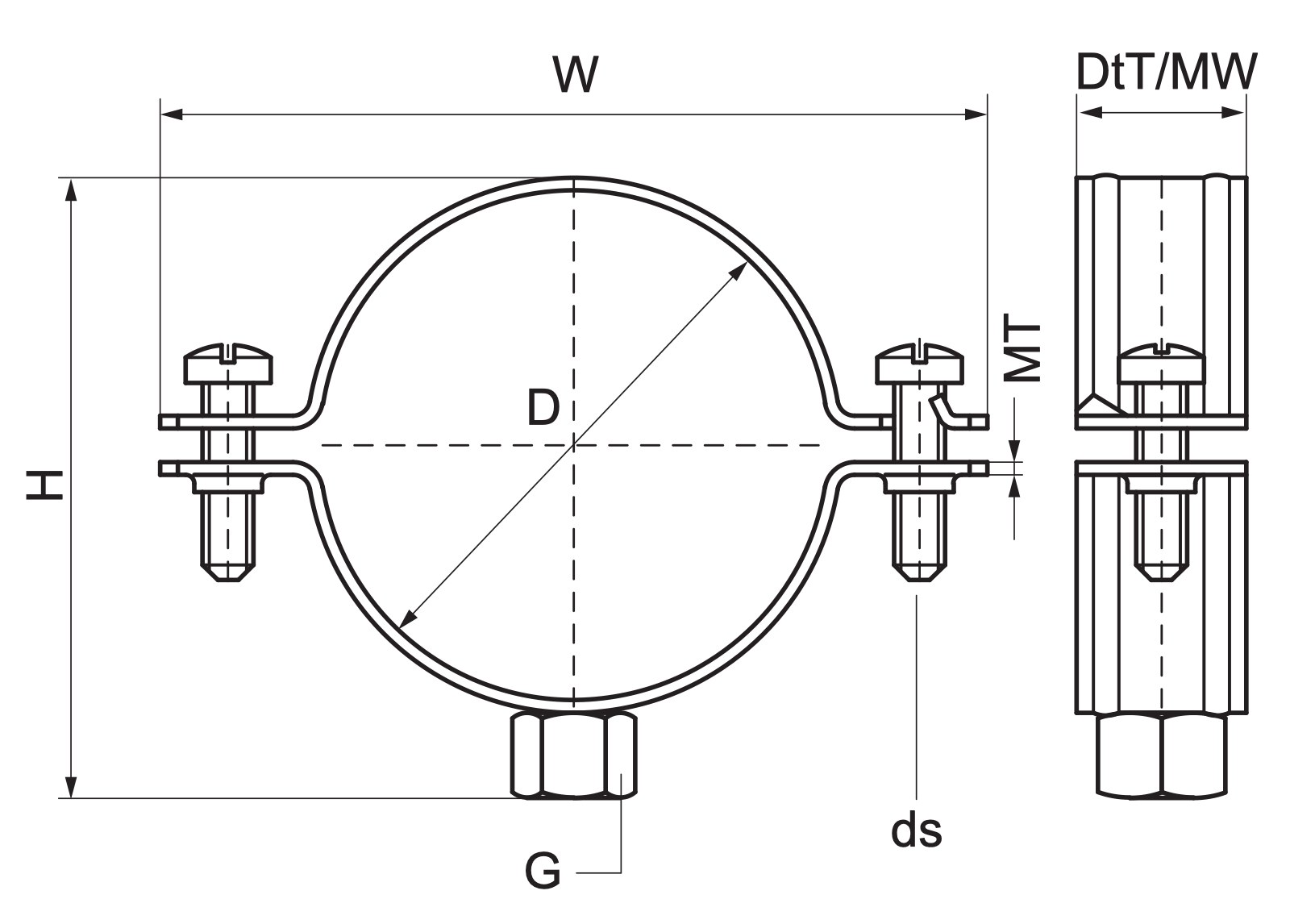

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3017017 |
| Producent | Walraven |
| Kod rodziny | M1005 |
| Średnica zewnętrzna rury | 15-19 mm |
| DN | DN 10 |
| Średnica rury CTS 03 (IMP) | ⅜″ |
| Gwint łączący | M8 |
| Całkowita wysokość | 31 mm |
| Całkowita szerokość | 56 mm |
| Całkowita głębokość | 20 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1,25 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 1000 N |
| Aprobaty | RAL-GZ 655/B, ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 7200 |
Wszystkie rozmiary w serii (10 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 3017017 (ten produkt) | 15-19 | DN 10 | ⅜ | M8 |
| 3017022 | 20-22 | DN 15 | ½ | M8 |
| 3017030 | 25-28 | DN 20 | ¾ | M8 |
| 3017034 | 31-35 | DN 25 | 1 | M8 |
| 3017042 | 40-43 | DN 32 | 1¼ | M8 |
| 3017051 | 47-51 | DN 40 | 1½ | M8 |
| 3017060 | 54-60 | - | - | M8 |
| 3017076 | 72-76 | - | - | M8 |
| 3017089 | 85-89 | DN 80 | 3 | M8 |
| 3017118 | 110-118 | DN 100 | 4 | M8 |
Zastosowanie
Walraven Bifix 300 Obejma bez okładziny STN (M8), 15–19 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur ze stali nierdzewnej i tworzyw sztucznych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Bifix 300 Obejma bez okładziny STN (M8), 15–19 mm?
Ten numer katalogowy (3017017) obejmuje rury o średnicy zewnętrznej 15-19 mm (DN 10). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: RAL-GZ 655/B, ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 7200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Karta produktów certyfikowanych RAL
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
