Walraven Obejma do dużych obciążeń HD1501 (1/2 cala) BUP, 15–19 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33178019
Kod producenta: 33178019
Średnica rury: 15-19 mm
DN: DN 10
Gwint: G½ cala
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: HD1501
- Opis produktu
- Do pobrania (5)
- Recenzje produktu (0)

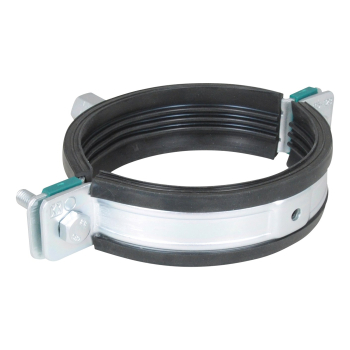

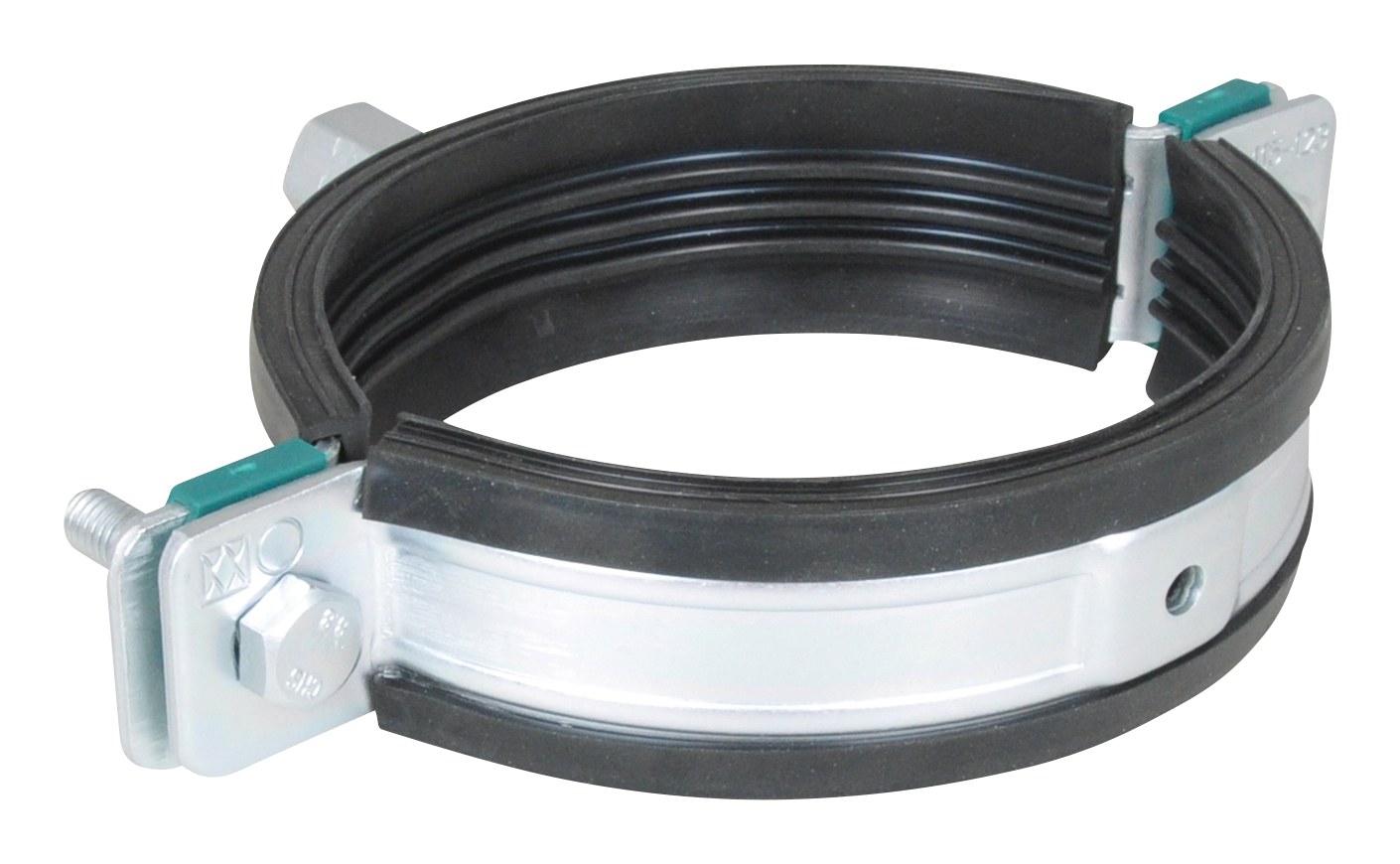

Walraven Obejma do dużych obciążeń HD1501 (1/2 cala) BUP, 15–19 mm
Walraven Obejma do dużych obciążeń HD1501 (1/2 cala) BUP, 15–19 mm to obejma marki Walraven do wszystkich typów rur metalowych. Numer katalogowy producenta: 33178019. Zakres średnic rury: 15-19 mm. Gwint łączący: G½". Maksymalne dopuszczalne obciążenie: 1500 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- wytrzymała konstrukcja
- śruby zamykające zabezpieczone podkładkami zapobiegającymi ich wypadaniu
- z nakrętką przyłączeniową spawaną CO2
- materiał: stal
- pokrycie powierzchni:
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- izolacja dźwiękowa zgodnie z normą DIN 4112
- tłumienie dźwięków zgodnie z ISO 3822-1 do 18 dB(A)
- testowane pod względem bezpieczeństwa pożarowego

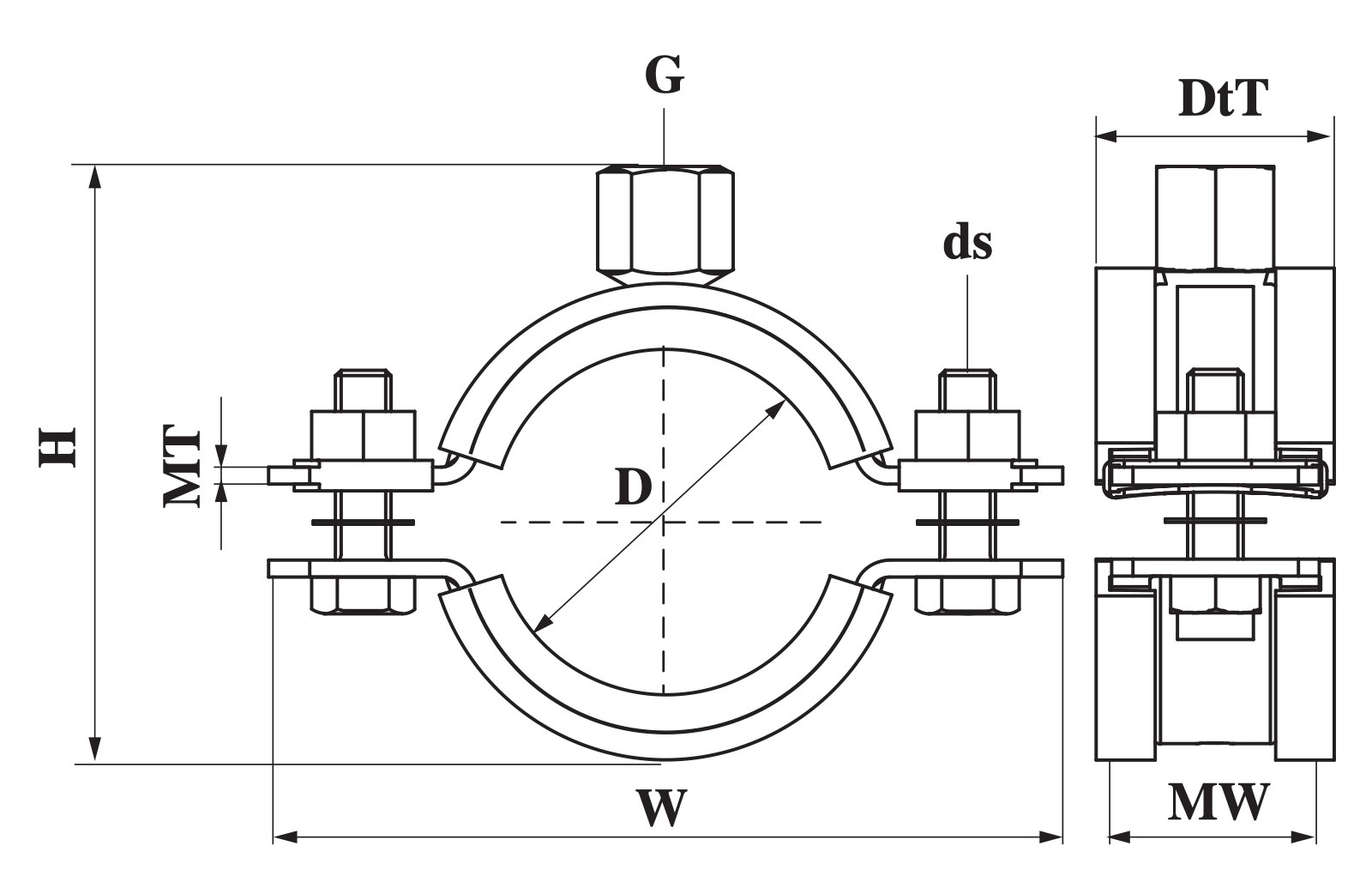

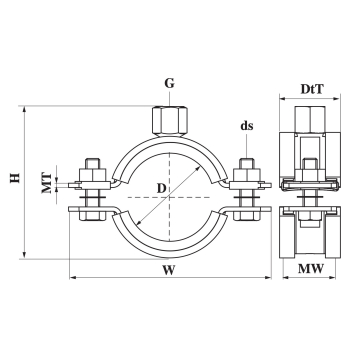

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33178019 |
| Producent | Walraven |
| Kod rodziny | A1009 |
| Średnica zewnętrzna rury | 15-19 mm |
| DN | DN 10 |
| Średnica rury CTS 03 (IMP) | ⅜″ |
| Gwint łączący | G½" |
| Całkowita wysokość | 48 mm |
| Całkowita szerokość | 82 mm |
| Całkowita głębokość | 32 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 2,5 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 1500 N |
| Aprobaty | ITB (KOT), CE, ETA, RAL-GZ 655/B, ISO 3822-1, EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 4500 |
Wszystkie rozmiary w serii (27 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 33178019 (ten produkt) | 15-19 | DN 10 | ⅜ | G½" |
| 33178023 | 19-23 | DN 15 | ½ | G½" |
| 33178029 | 25-29 | DN 20 | ¾ | G½" |
| 33178035 | 30-35 | DN 25 | 1 | G½" |
| 33178045 | 40-45 | DN 32 | 1¼ | G½" |
| 33178051 | 46-51 | DN 40 | 1½ | G½" |
| 33178059 | 53-59 | - | - | G½" |
| 33178064 | 59-64 | DN 50 | 2 | G½" |
| 33178071 | 65-71 | - | - | G½" |
| 33178078 | 72-78 | DN 65 | 2½ | G½" |
| 33178085 | 79-85 | - | - | G½" |
| 33178092 | 86-92 | DN 80 | 3 | G½" |
| 33178109 | 101-109 | - | - | G½" |
| 33178116 | 108-116 | DN 100 | 4 | G½" |
| 33178133 | 125-133 | - | - | G½" |
| 33178140 | 132-140 | DN 125 | 5 | G½" |
| 33178169 | 159-169 | DN 150 | 6 | G½" |
| 33178204 | 194-204 | - | - | G½" |
| 33178213 | 203-213 | - | - | G½" |
| 33178227 | 217-227 | DN 200 | 8 | G½" |
| 33178250 | 240-250 | - | - | G½" |
| 33178275 | 265-275 | DN 250 | 10 | G½" |
| 33178325 | 315-325 | DN 300 | 12 | G½" |
| 33178364 | 354-364 | DN 350 | 14 | G½" |
| 33178408 | 398-408 | DN 400 | 16 | G½" |
| 33178458 | 448-458 | DN 450 | 18 | G½" |
| 33178509 | 499-509 | DN 500 | 20 | G½" |
Zastosowanie
Walraven Obejma do dużych obciążeń HD1501 (1/2 cala) BUP, 15–19 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do wszystkich typów rur metalowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma do dużych obciążeń HD1501 (1/2 cala) BUP, 15–19 mm?
Ten numer katalogowy (33178019) obejmuje rury o średnicy zewnętrznej 15-19 mm (DN 10). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący G½", śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), CE, ETA, RAL-GZ 655/B, ISO 3822-1, EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 4500 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu Karta produktów certyfikowanych RAL
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
