Walraven Uchwyt tryskaczowy HD500 VdS BUP, 25–30 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 4503027
Kod producenta: 4503027
Średnica rury: 25-30 mm
DN: DN 20
Gwint: M8/M10
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: HD500
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)
Walraven Uchwyt tryskaczowy HD500 VdS BUP, 25–30 mm

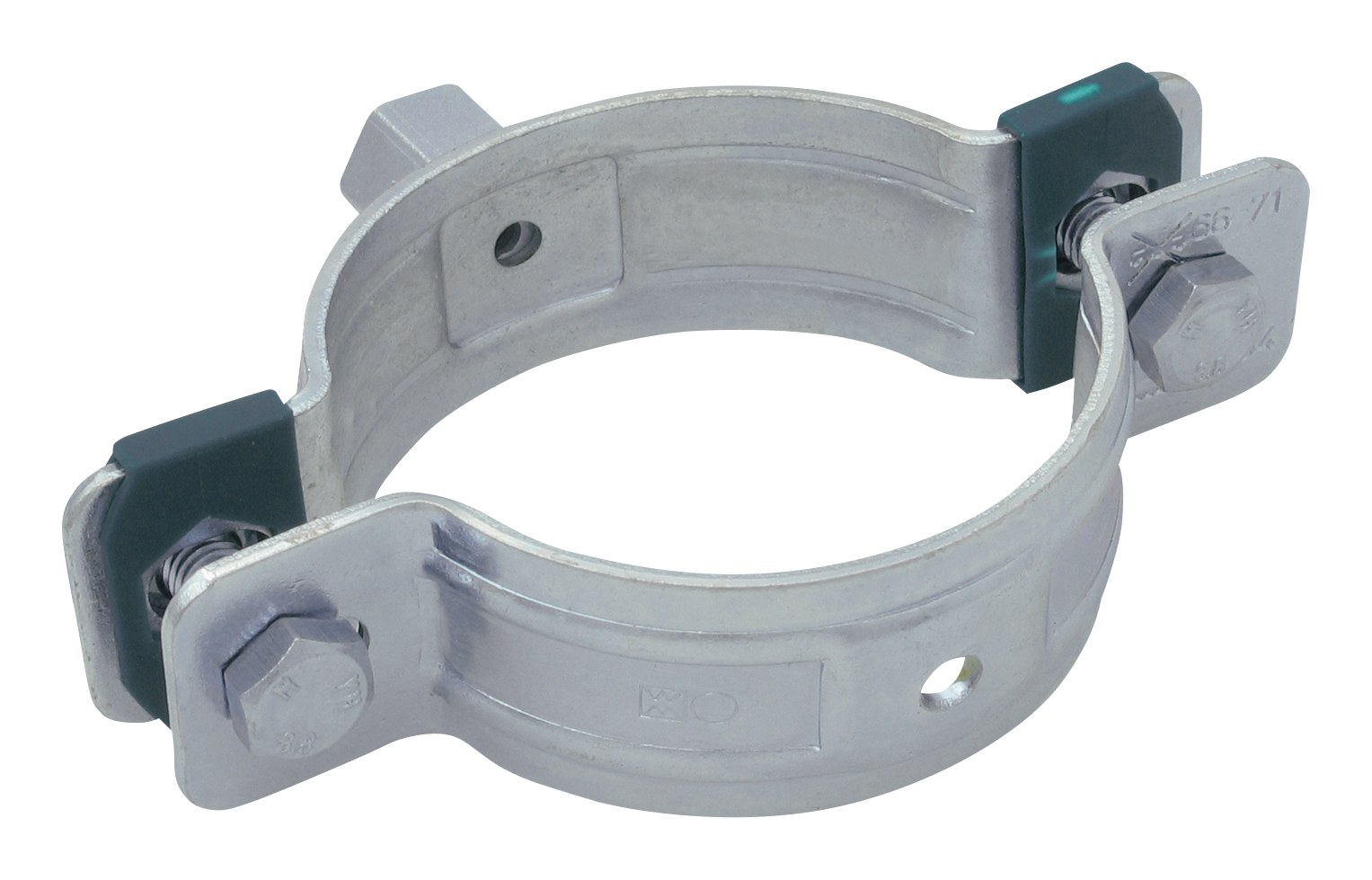

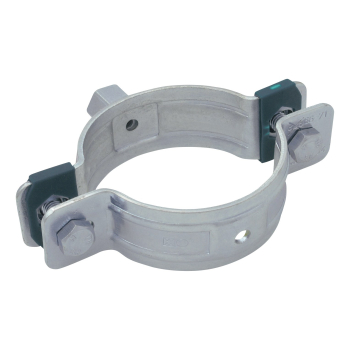

Walraven Uchwyt tryskaczowy HD500 VdS BUP, 25–30 mm to uchwyt tryskaczowy marki Walraven do instalacji tryskaczowych p. poż. Numer katalogowy producenta: 4503027. Zakres średnic rury: 25-30 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 2700 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- wytrzymała konstrukcja
- śruby zamykające zabezpieczone podkładkami zapobiegającymi ich wypadaniu
- z nakrętką przyłączeniową spawaną CO2
- materiał: stal
- pokrycie powierzchni:
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- posiada aprobatę VdS - numer certyfikatu G 4060019
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 4503027 |
| Producent | Walraven |
| Kod rodziny | B1205 |
| Średnica zewnętrzna rury | 25-30 mm |
| DN | DN 20 |
| Średnica rury CTS 03 (IMP) | ¾″ |
| Gwint łączący | M8/M10 |

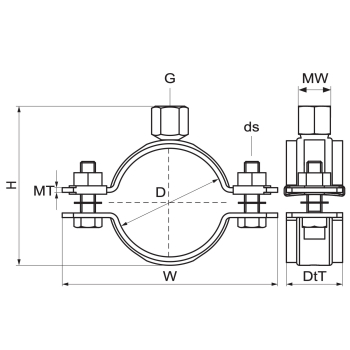

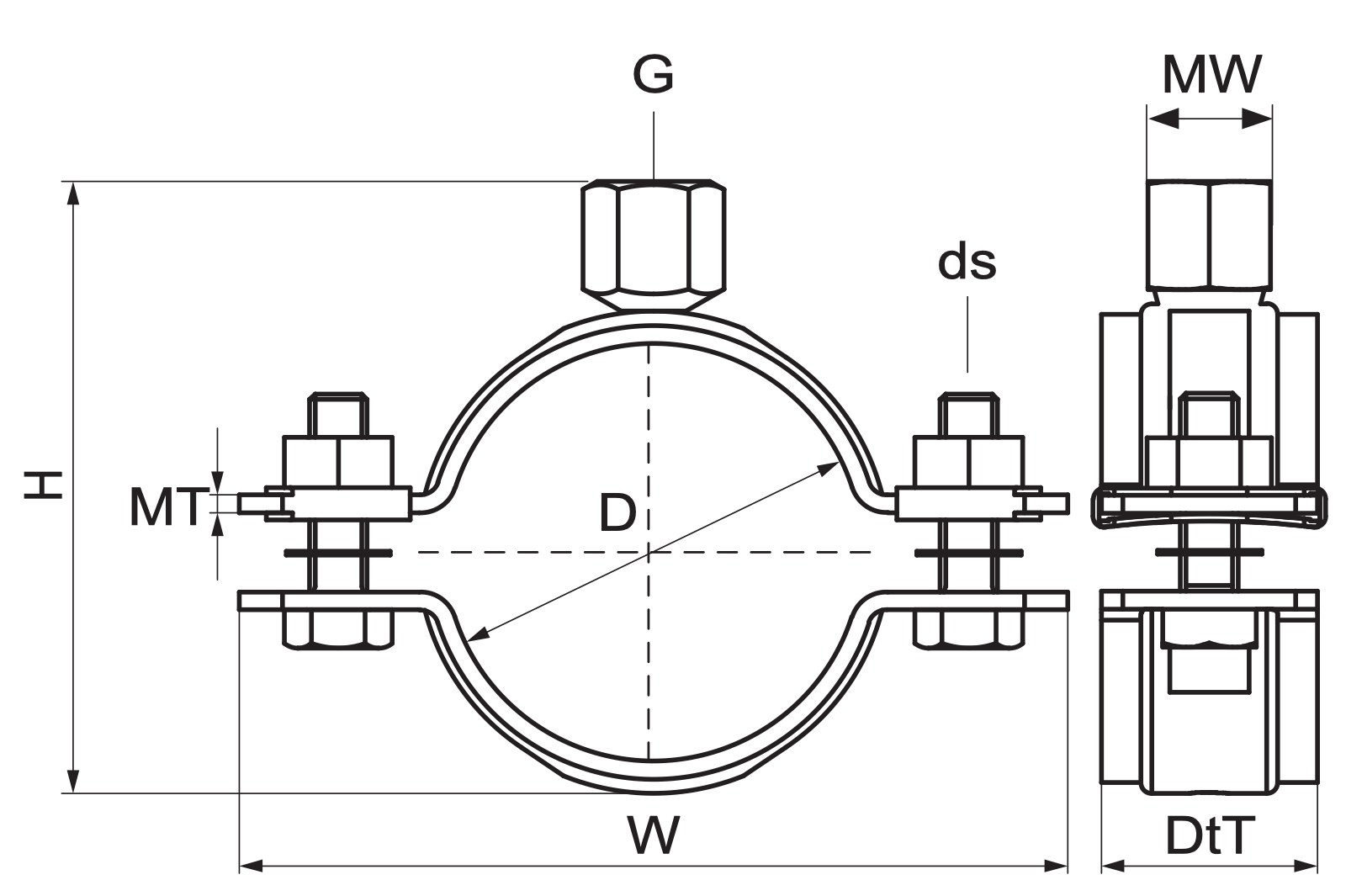

| Całkowita wysokość | 57 mm |
| Całkowita szerokość | 85 mm |
| Całkowita głębokość | 32 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 2,5 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 2700 N |
| Aprobaty | VdS, ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 4500 |
Wszystkie rozmiary w serii (9 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 4503027 (ten produkt) | 25-30 | DN 20 | ¾ | M8/M10 |
| 4503033 | 31-36 | DN 25 | 1 | M8/M10 |
| 4503042 | 40-45 | DN 32 | 1¼ | M8/M10 |
| 4503048 | 47-52 | DN 40 | 1½ | M8/M10 |
| 4503060 | 59-65 | DN 50 | 2 | M8/M10 |
| 4503076 | 72-78 | DN 65 | 2½ | M10 |
| 4503114 | 108-116 | DN 100 | 4 | M10 |
| 4503168 | 159-169 | DN 150 | 6 | M12 |
| 4503219 | 208-219 | DN 200 | 8 | M16 |
Zastosowanie
Walraven Uchwyt tryskaczowy HD500 VdS BUP, 25–30 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do instalacji tryskaczowych p. poż. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Uchwyt tryskaczowy HD500 VdS BUP, 25–30 mm?
Ten numer katalogowy (4503027) obejmuje rury o średnicy zewnętrznej 25-30 mm (DN 20). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: VdS, ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 4500 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Kliknij „Zapytaj o cenę" lub napisz na zamowienia@mttechnika.pl. Jako autoryzowany dystrybutor Walraven przygotujemy wycenę B2B i doradzimy dobór elementów do całej instalacji.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu
