Walraven Obejmy HD1701 SSt A4 EPDM M12, 218–227 mm
Koszt wysyłki: od 43,05 zł
Numer katalogowy: 33174227
Kod producenta: 33174227
Średnica rury: 218-227 mm
DN: DN 200
Gwint: M12
Okładzina: EPDM
Wykończenie: stal nierdzewna
Seria: HD1701
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

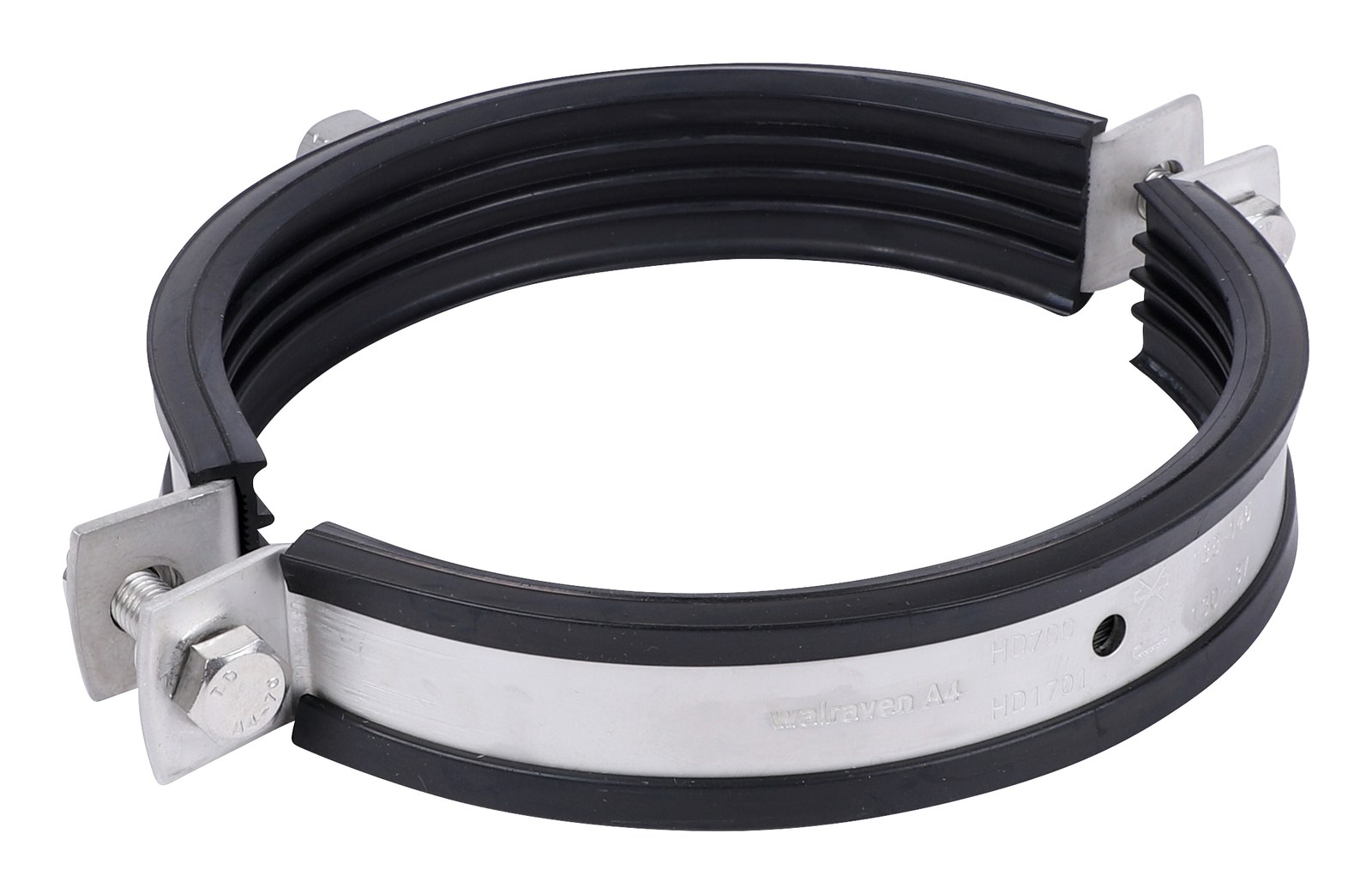

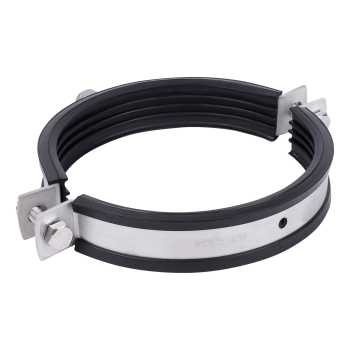

Walraven Obejmy HD1701 SSt A4 EPDM M12, 218–227 mm
Walraven Obejmy HD1701 SSt A4 EPDM M12, 218–227 mm to obejma marki Walraven. Numer katalogowy producenta: 33174227. Zakres średnic rury: 218-227 mm. Gwint łączący: M12. Maksymalne dopuszczalne obciążenie: 5750 N.
Najważniejsze cechy
- Obejmy dwuczęściowe z dwiema śrubami blokującymi
- ciężka konstrukcja
- z nakrętką przyłączeniową spawaną CO2
- Wykładzina izolująca hałas, guma EPDM, czarna
- z okładziną dźwiękochłonną (wg DIN 4109), odporna na starzenie, dla temperatur od -30 °C do +110 °C

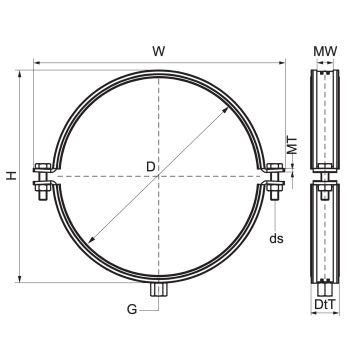

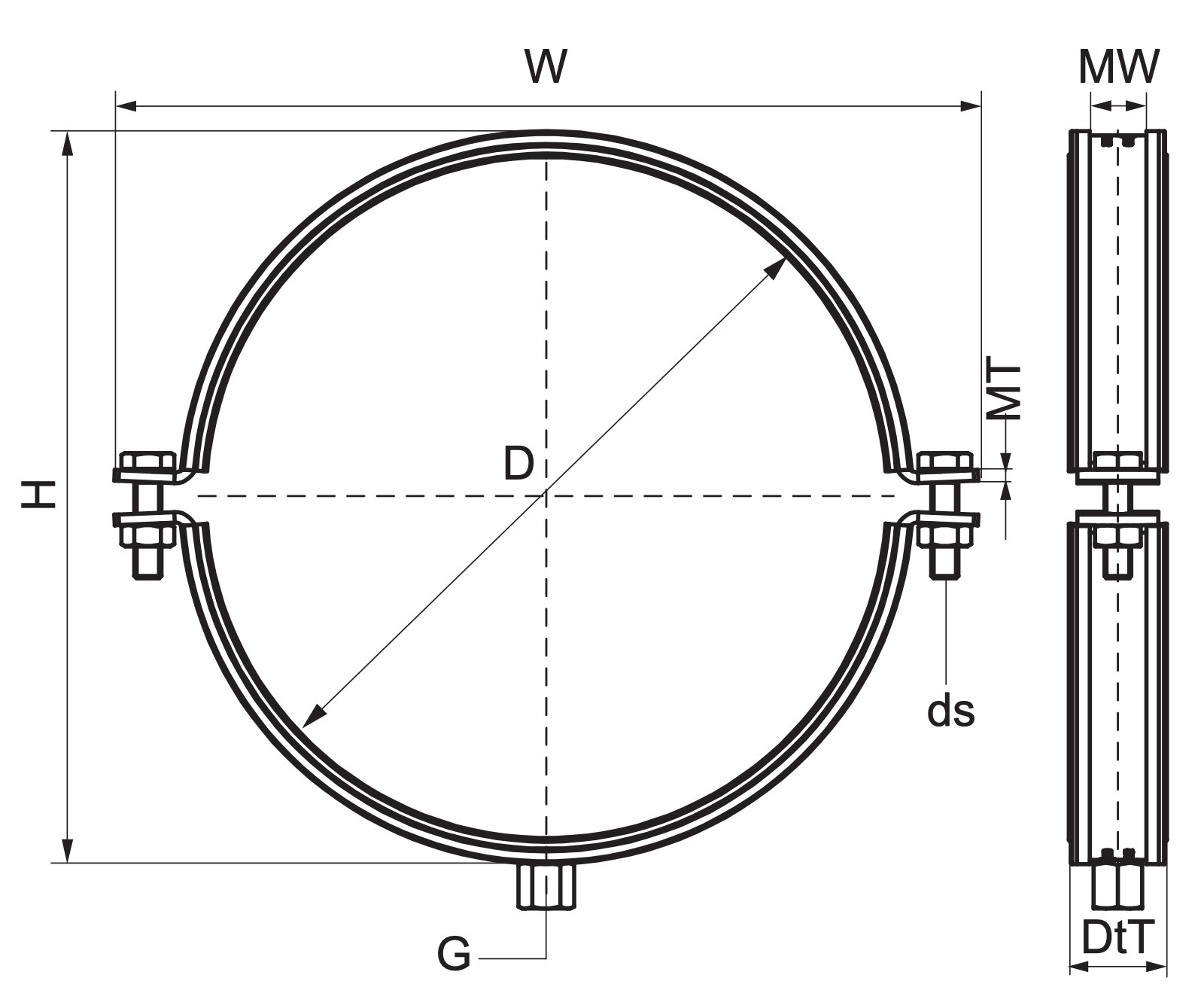

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33174227 |
| Producent | Walraven |
| Kod rodziny | M0535 |
| Średnica zewnętrzna rury | 218-227 mm |
| DN | DN 200 |
| Gwint łączący | M12 |
| Całkowita wysokość | 263 mm |
| Całkowita szerokość | 295 mm |
| Całkowita głębokość | 36 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 4 mm |
| Rozmiar śruby | M10 |
| Maksymalne dopuszczalne obciążenie Faz | 5750 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 315 |
Wszystkie rozmiary w serii (5 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Gwint łączący | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 33174227 (ten produkt) | 218-227 | DN 200 | M12 | 263 |
| 33174252 | 244-252 | - | M12 | 288 |
| 33174268 | 261-268 | - | M12 | 305 |
| 33174277 | 269-277 | DN 250 | M12 | 313 |
| 33174285 | 278-285 | - | M12 | 321 |
Zastosowanie
Walraven Obejmy HD1701 SSt A4 EPDM M12, 218–227 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejmy HD1701 SSt A4 EPDM M12, 218–227 mm?
Ten numer katalogowy (33174227) obejmuje rury o średnicy zewnętrznej 218-227 mm (DN 200). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M12, śruba M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 315 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Kliknij „Zapytaj o cenę" lub napisz na zamowienia@mttechnika.pl. Jako autoryzowany dystrybutor Walraven przygotujemy wycenę B2B i doradzimy dobór elementów do całej instalacji.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
