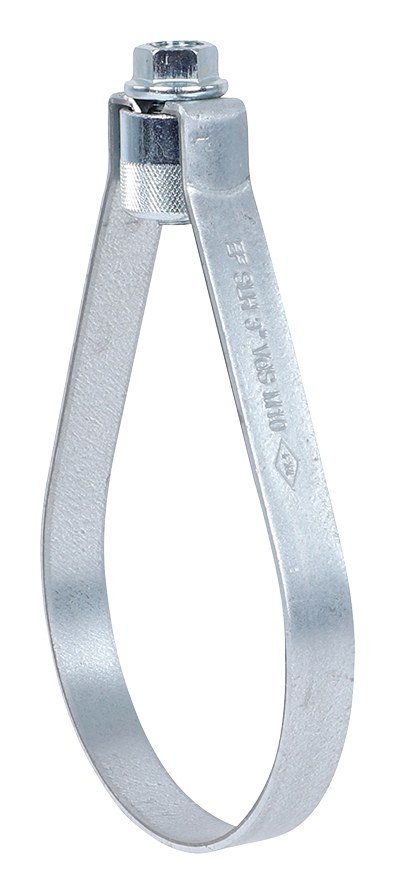

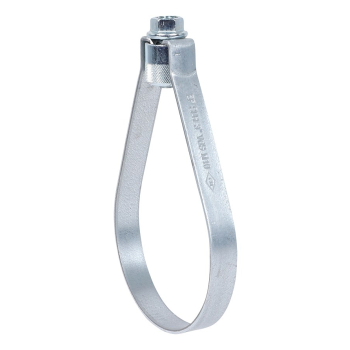

Walraven Obejma pętlowa S-LF, 27 mm DN 20 ¾ cala M8
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 45555028
Kod producenta: 45555028
Średnica rury: 27 mm
DN: DN 20
Gwint: M8
Wykończenie: ocynk galwaniczny
Seria: S-LF
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)
Walraven Obejma pętlowa S-LF, 27 mm DN 20 ¾″ M8
Walraven Obejma pętlowa S-LF, 27 mm DN 20 ¾″ M8 to obejma marki Walraven do mocowania rur instalacji tryskaczowych. Numer katalogowy producenta: 45555028. Zakres średnic rury: 27 mm. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 2000 N.
Najważniejsze cechy
- łatwy montaż za pomocą nakrętek
- do podwieszania rur na prętach gwintowanych lub trzpieniach gwintowanych
- obejma jednoczęściowa z radełkowaną nakrętką oraz nakrętką zabezpieczającą
- możliwa regulacja wysokości, nawet po podwieszeniu rury
- materiał: stal
- obejma: galwanizowana; nakrętka: ocynkowana
- posiada aprobatę VdS - numer certyfikatu G 424001
- z aprobatą FM - numer certyfikatu PR468725 (> M10)

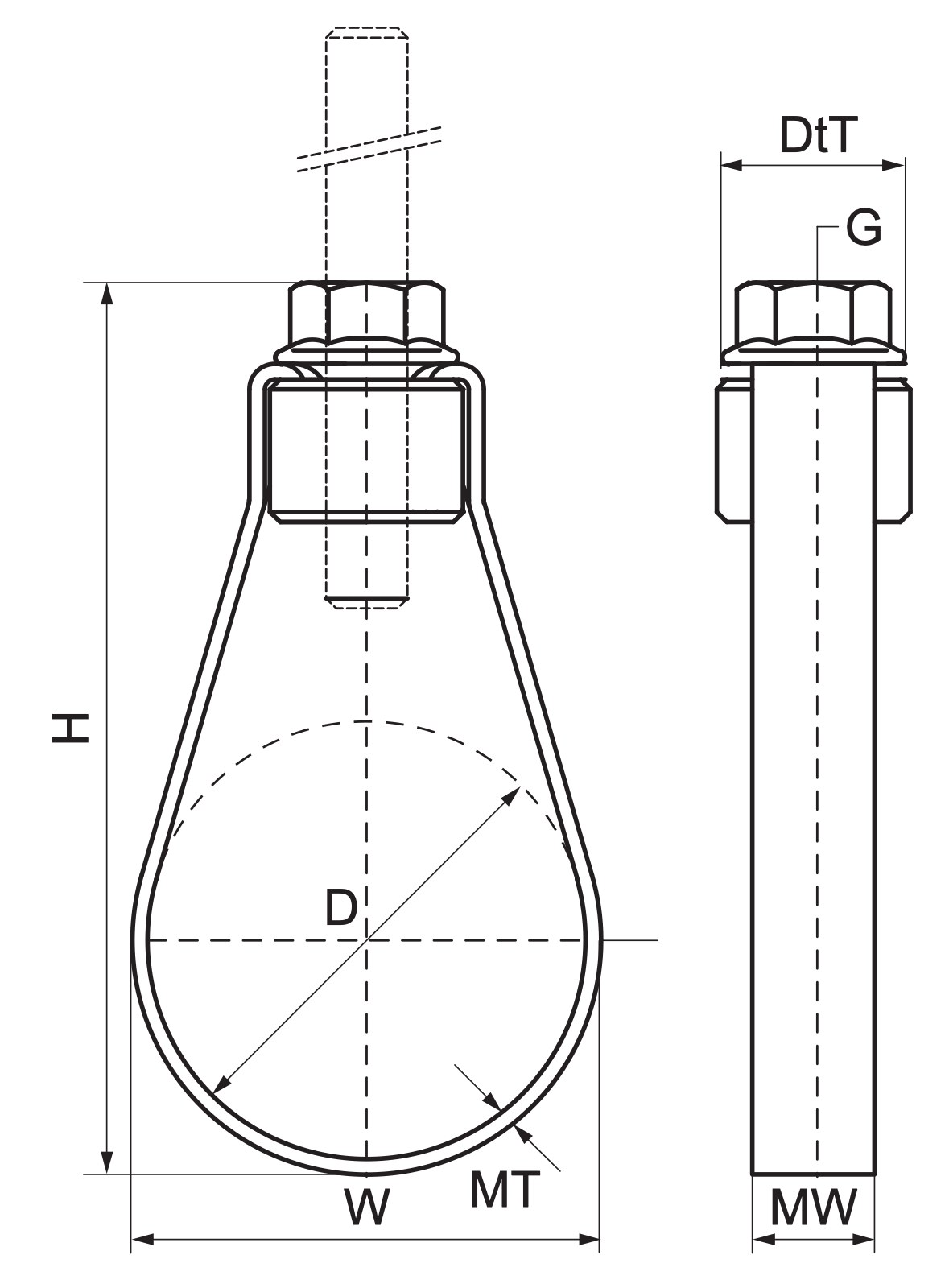

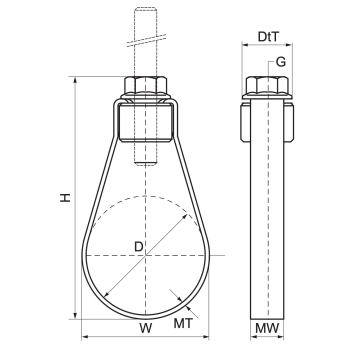

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 45555028 |
| Producent | Walraven |
| Kod rodziny | B1217 |
| Średnica zewnętrzna rury | 27 mm |
| DN | DN 20 |
| Średnica rury CTS 03 (IMP) | ¾″ |
| Gwint łączący | M8 |
| Materiał Szerokość | 12 mm |
| Grubość materiału | 1,5 mm |
| Całkowita wysokość | 71 mm |
| Całkowita szerokość | 30 mm |
| Całkowita głębokość | 19 mm |
| Aprobaty | VdS, ITB (KOT) |
| Maksymalne dopuszczalne obciążenie Faz | 2000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 100 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 11200 |
Wszystkie rozmiary w serii (18 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 45555028 (ten produkt) | 27 | DN 20 | ¾ | M8 |
| 45555035 | 34 | DN 25 | 1 | M8 |
| 45555044 | 42 | DN 32 | 1¼ | M8 |
| 45555050 | 48 | DN 40 | 1½ | M8 |
| 45555062 | 60 | DN 50 | 2 | M8 |
| 45565035 | 34 | DN 25 | 1 | M10 |
| 45565044 | 42 | DN 32 | 1¼ | M10 |
| 45565050 | 48 | DN 40 | 1½ | M10 |
| 45565062 | 60 | DN 50 | 2 | M10 |
| 45565077 | 76 | DN 65 | 2½ | M10 |
| 45565090 | 89 | DN 80 | 3 | M10 |
| 45565108 | 108 | - | - | M10 |
| 45565115 | 114 | DN 100 | 4 | M10 |
| 45565133 | 133 | - | - | M12 |
| 45565142 | 140 | DN 125 | 5 | M12 |
| 45565159 | 159 | - | - | M12 |
| 45565170 | 168 | DN 150 | 6 | M12 |
| 45565221 | 219 | DN 200 | 8 | M16 |
Zastosowanie
Walraven Obejma pętlowa S-LF, 27 mm DN 20 ¾″ M8 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do mocowania rur instalacji tryskaczowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 100 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma pętlowa S-LF, 27 mm DN 20 ¾″ M8?
Ten numer katalogowy (45555028) obejmuje rury o średnicy zewnętrznej 27 mm (DN 20). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: VdS, ITB (KOT). Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 100 szt.; pełna paleta (eur) — 11200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
