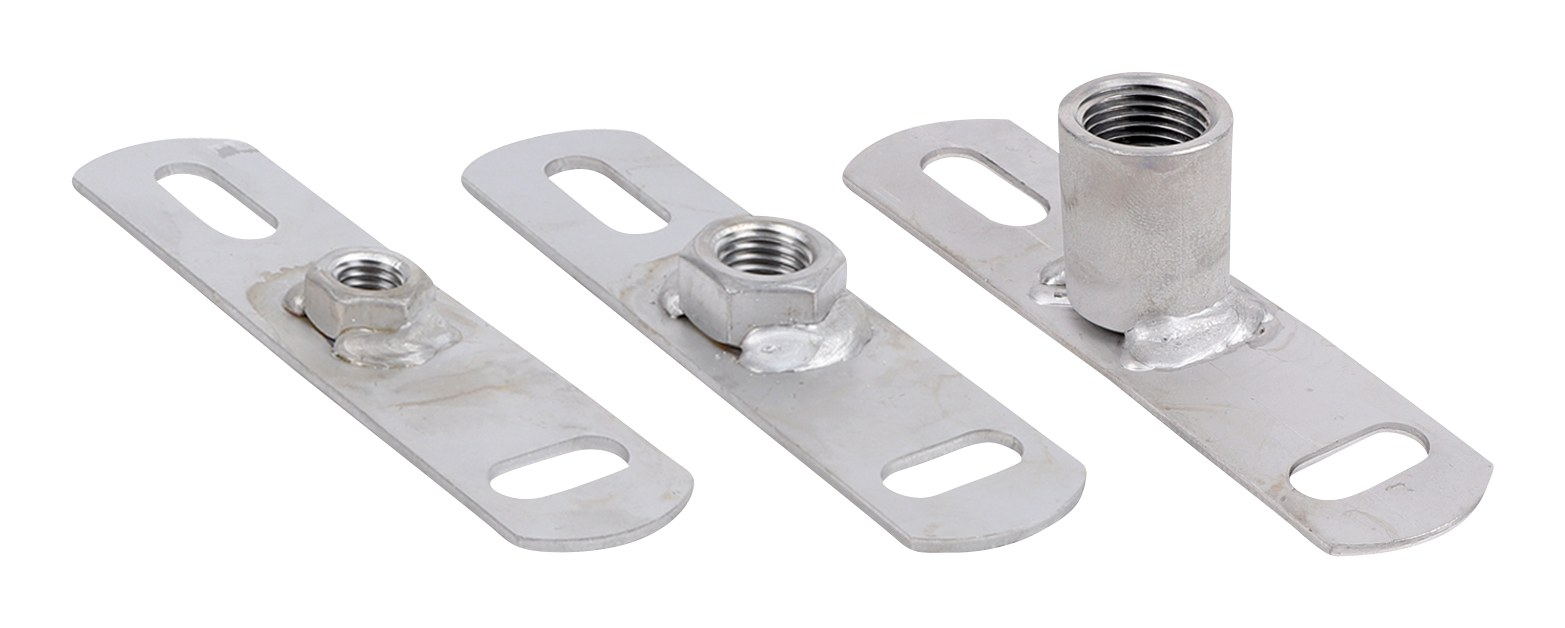

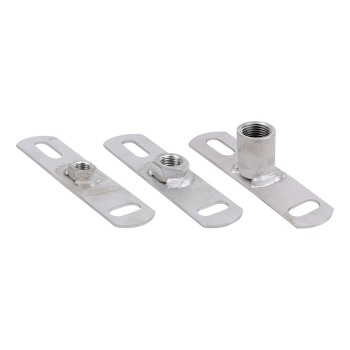

Walraven Płyta czołowa spawana STN, M16
Walraven Płyta czołowa spawana STN, M16 to płyta czołowa marki Walraven mocowanie do ścian lub stropów. Numer katalogowy producenta: 6717016. Gwint łączący: M16. Maksymalne dopuszczalne obciążenie: 3500 N.
Najważniejsze cechy
- mocowanie do ściany, stropu lub podłogi (dopuszczalne obciążenia rozciągające i zginające)
- szczeliny pod kątem 90° względem siebie, aby uprościć mocowanie
- materiał: stal nierdzewna A4 (1.4401 / AISI 316)

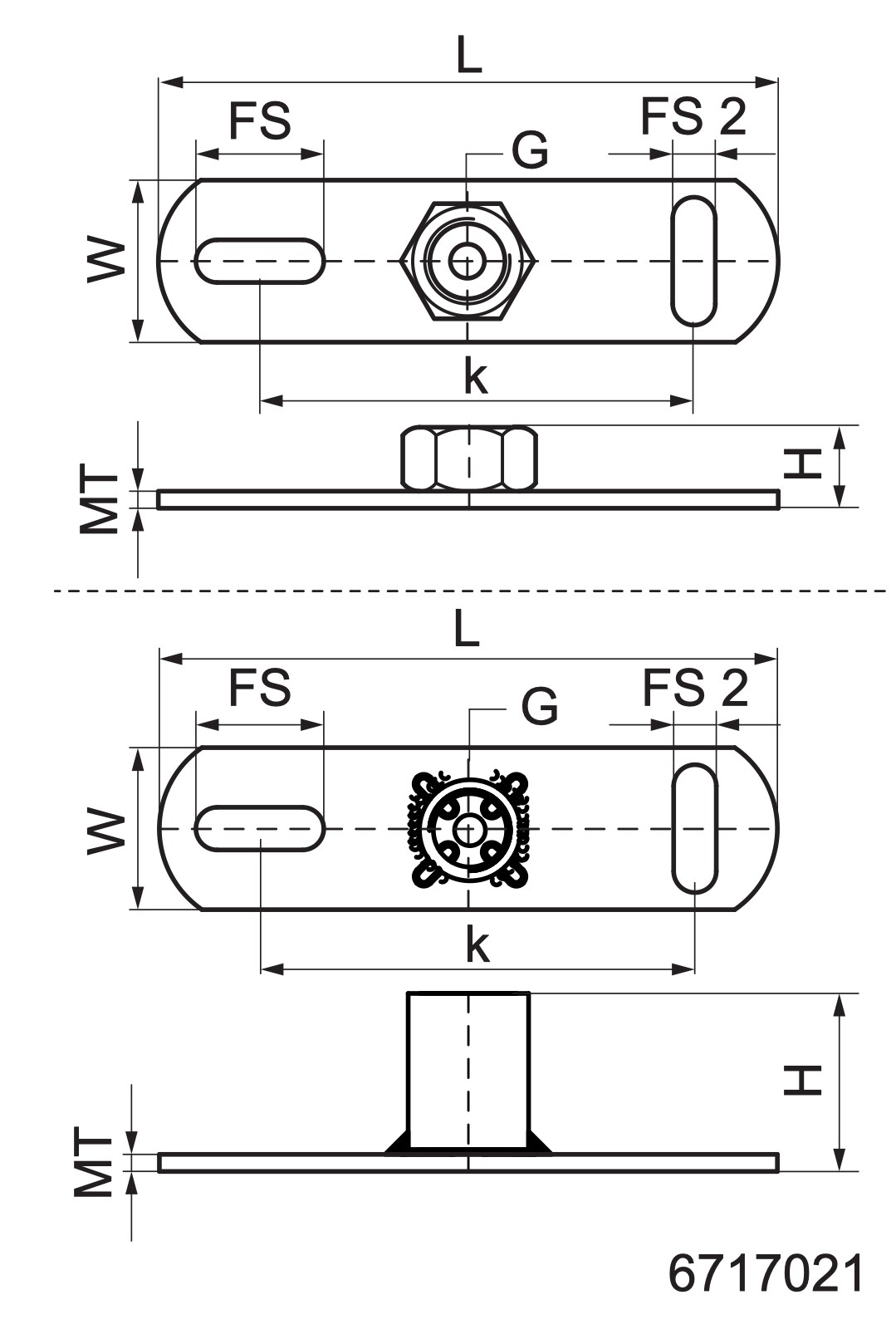

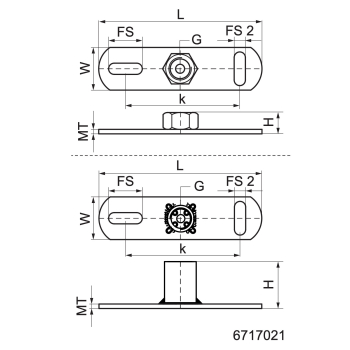

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6717016 |
| Producent | Walraven |
| Kod rodziny | M6507 |
| Gwint łączący | M16 |
| Całkowita długość | 145 mm |
| Całkowita szerokość | 35 mm |
| Całkowita wysokość | 16 mm |
| Grubość materiału | 3 mm |
| Gniazdo mocujące | 30x11 mm |
| Gniazdo mocujące 2 | 25x11 mm |
| Odległość od osi do osi | 100 mm |
| Maksymalne dopuszczalne obciążenie Faz | 3500 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Gwint łączący | Całkowita długość (mm) | Całkowita szerokość (mm) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 6717010 | M10 | 145 | 35 | 11 |
| 6717016 (ten produkt) | M16 | 145 | 35 | 16 |
Zastosowanie
Walraven Płyta czołowa spawana STN, M16 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — mocowanie do ścian lub stropów. Produkt należy do kategorii Płyty czołowe i łączniki w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M16. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe płyty czołowe i łączniki znajdziesz w kategorii Płyty czołowe i łączniki, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
