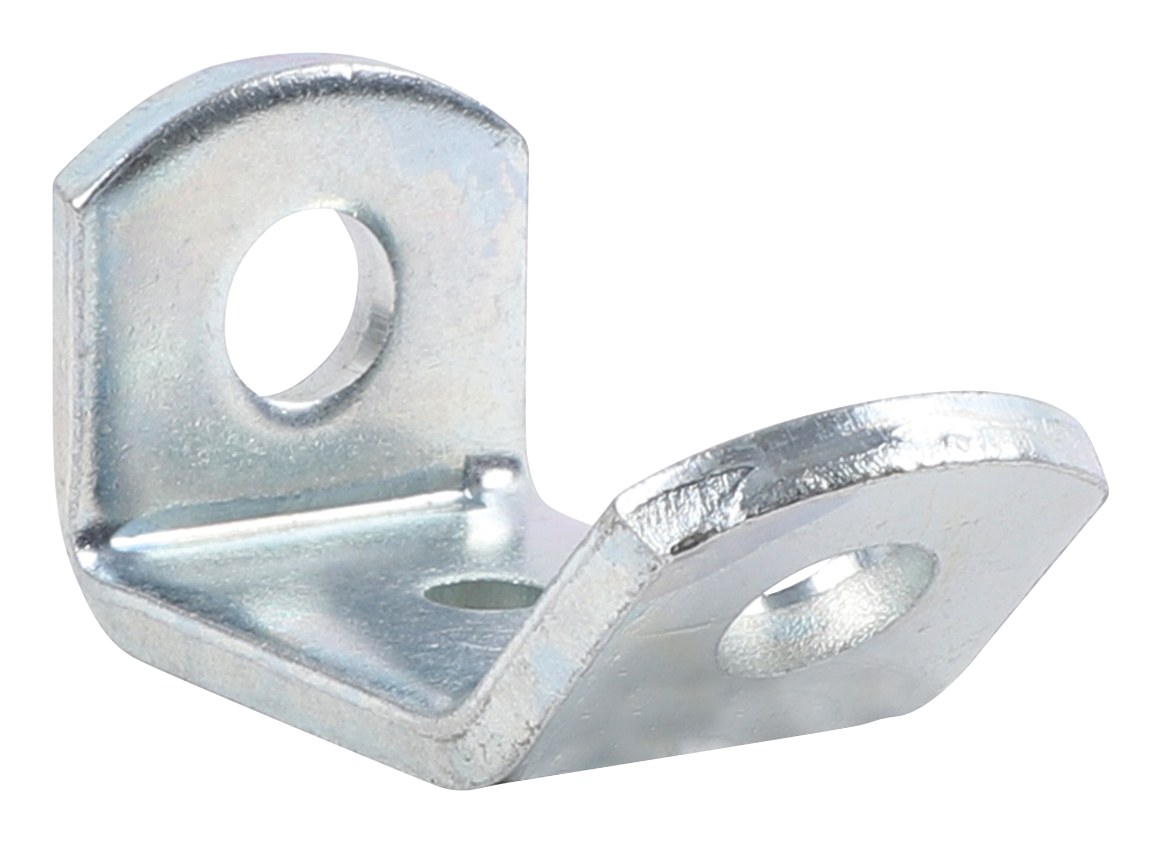

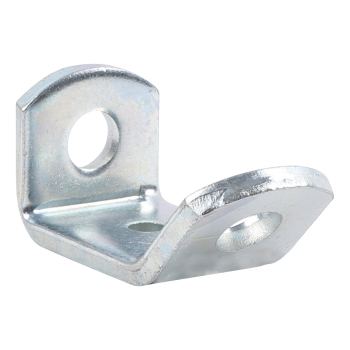

Walraven Kątownik do odciągów niezmontowany 45st
Walraven Kątownik do odciągów niezmontowany 45st to kątownik do szyn marki Walraven dla wiązań ukośnych 45 stopni. Numer katalogowy producenta: 6698013. Maksymalne dopuszczalne obciążenie: 3000 N.
Najważniejsze cechy
- do tworzenia odciągów stabilizujących konstrukcje z szyn montażowych oraz punkty stałe
- także do wzmocnienia konstrukcji z konsol ściennych
- materiał: stal odpuszczana po hartowaniu
- ocynk galwaniczny
- maksymalne dopuszczalne obciążenie (Fa,z) pod kątem 45°

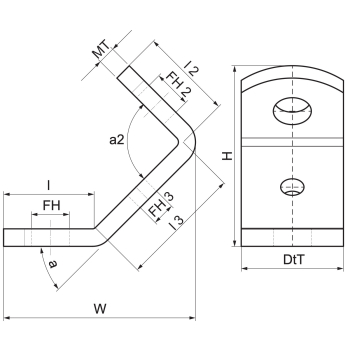

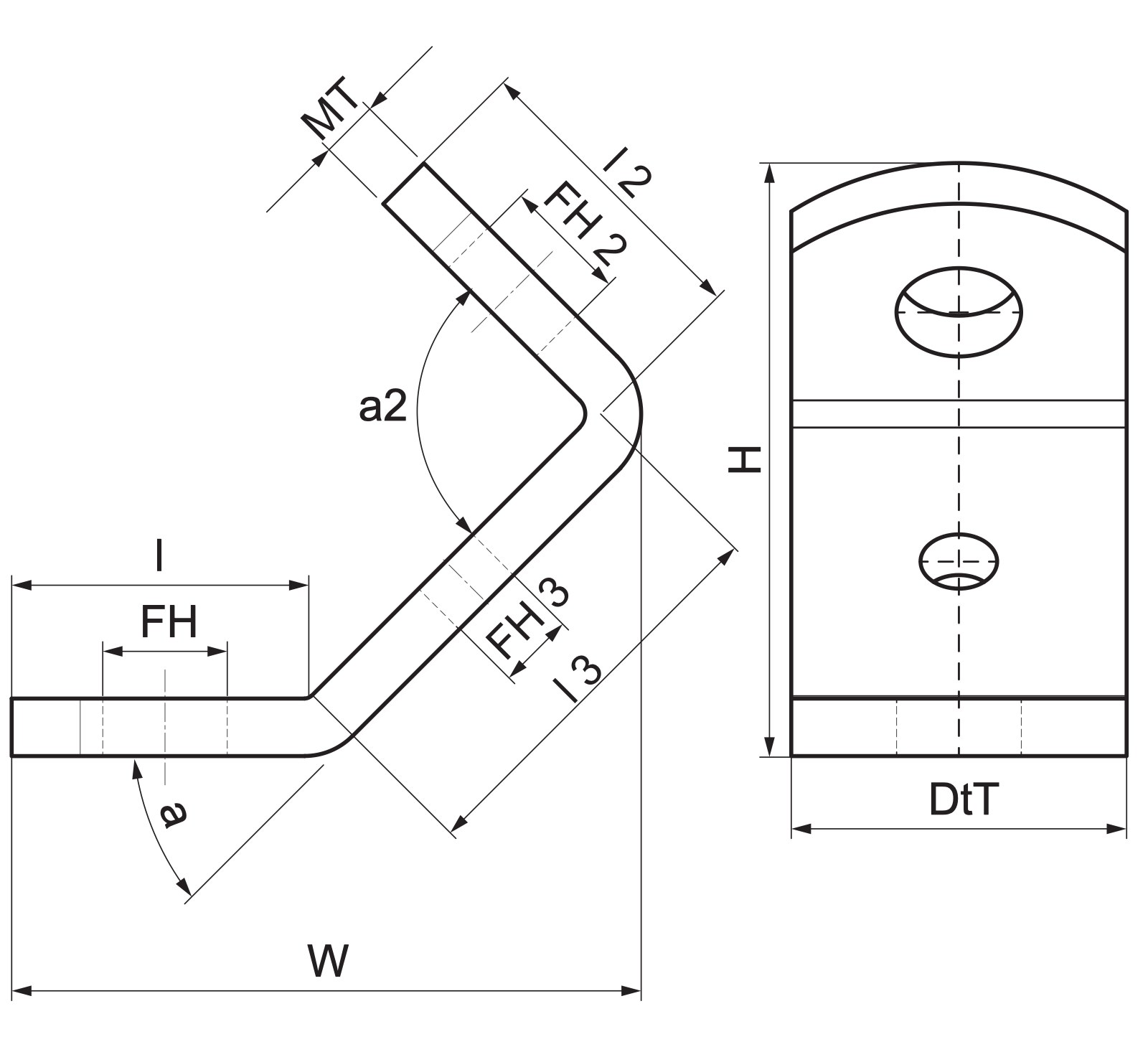

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6698013 |
| Producent | Walraven |
| Kod rodziny | E0560 |
| Długość | 31 mm |
| Długość 2 | 31 mm |
| Długość 3 | 42 mm |
| Grubość materiału | 6 mm |
| Średnica otworu perforacji 1 | 13 mm |
| Średnica otworu perforacji 2 | 13 mm |
| Otwór mocujący 3 | 8 mm |
| Kąt | 45 ° |
| Kąt 2 | 90 ° |
| Całkowita wysokość | 63 mm |
| Całkowita szerokość | 74 mm |
| Całkowita głębokość | 35 mm |
| Maksymalne dopuszczalne obciążenie Faz | 3000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 3600 |
Zastosowanie
Walraven Kątownik do odciągów niezmontowany 45st stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla wiązań ukośnych 45 stopni. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 3600 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
