Walraven Obejma do dużych obciążeń HD500 (M10/12) czarna, 108–116 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3304B116
Kod producenta: 3304B116
Średnica rury: 108-116 mm
DN: DN 100
Gwint: M10/M12
Wykończenie: stal nierdzewna
Seria: HD500
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

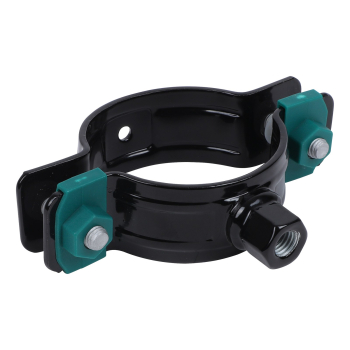

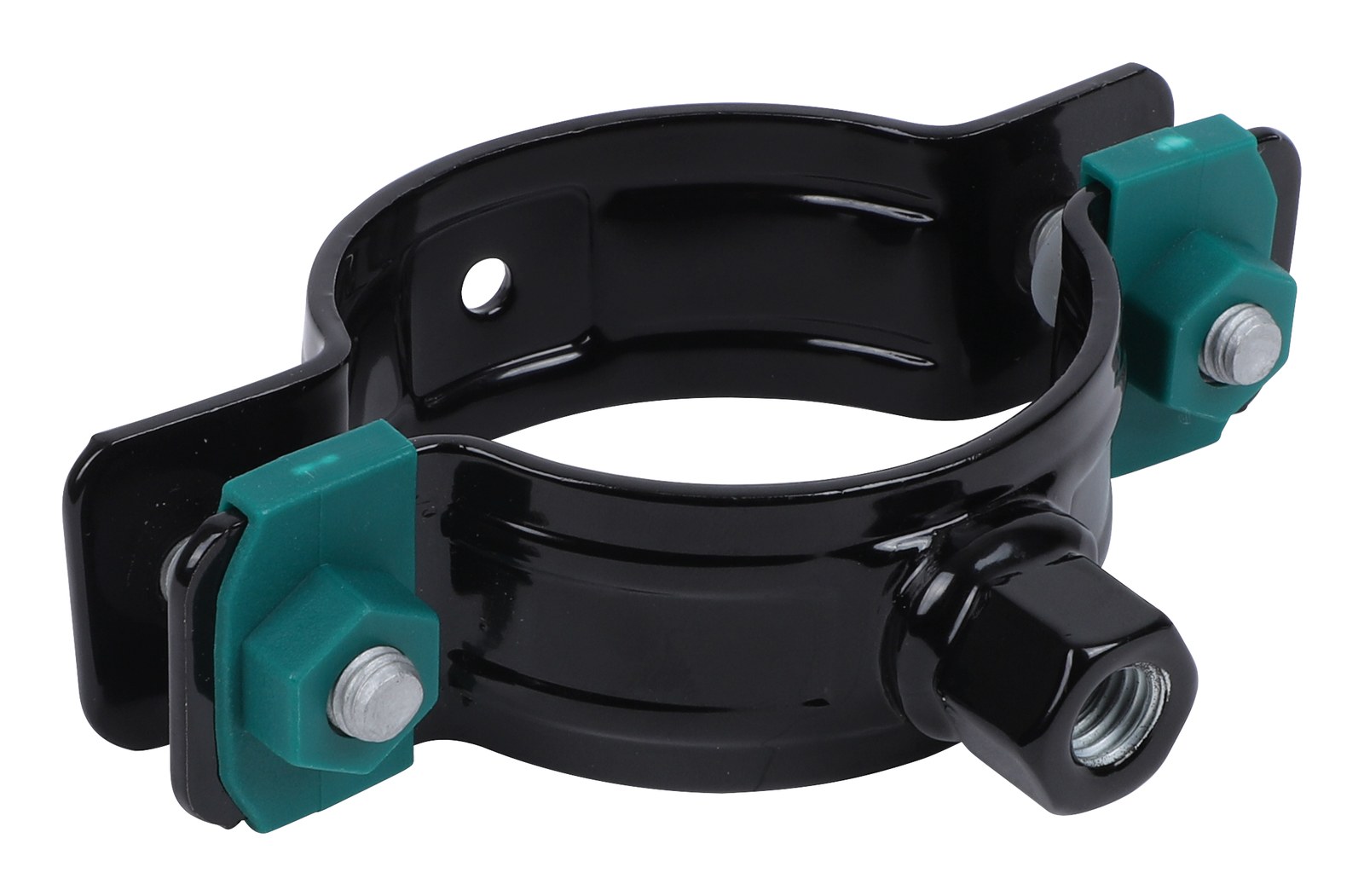

Walraven Obejma do dużych obciążeń HD500 (M10/12) czarna, 108–116 mm
Walraven Obejma do dużych obciążeń HD500 (M10/12) czarna, 108–116 mm to obejma marki Walraven do rur stalowych i ze stali nierdzewnej, w tym do sieci przeciwpożarowych. Numer katalogowy producenta: 3304B116. Zakres średnic rury: 108-116 mm. Gwint łączący: M10/M12. Maksymalne dopuszczalne obciążenie: 4000 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- do 5" włącznie: nakrętki śrub zamykających przymocowane plastikowymi uchwytami
- wytrzymała konstrukcja
- śruby zabezpieczone podkładkami antyluzowymi
- z nakrętką przyłączeniową 360° spawaną CO2
- nadaje się do sieci przeciwpożarowej (DIN1988-600)
- ze złączem M10/12 dla większej elastyczności
- może być stosowana z rurami ze stali nierdzewnej; epoksydowa powłoka proszkowa zapobiega korozji kontaktowej między zaciskiem a rurą
- materiał: stal
- pokrycie powierzchni:
- produkt jest elementem systemu BIS UltraProtect® 1000
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- testowane pod względem bezpieczeństwa pożarowego

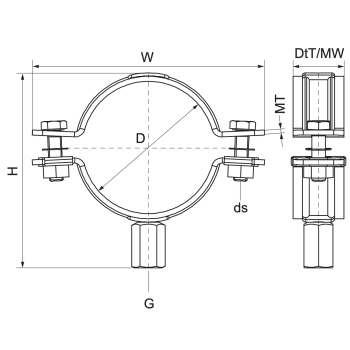

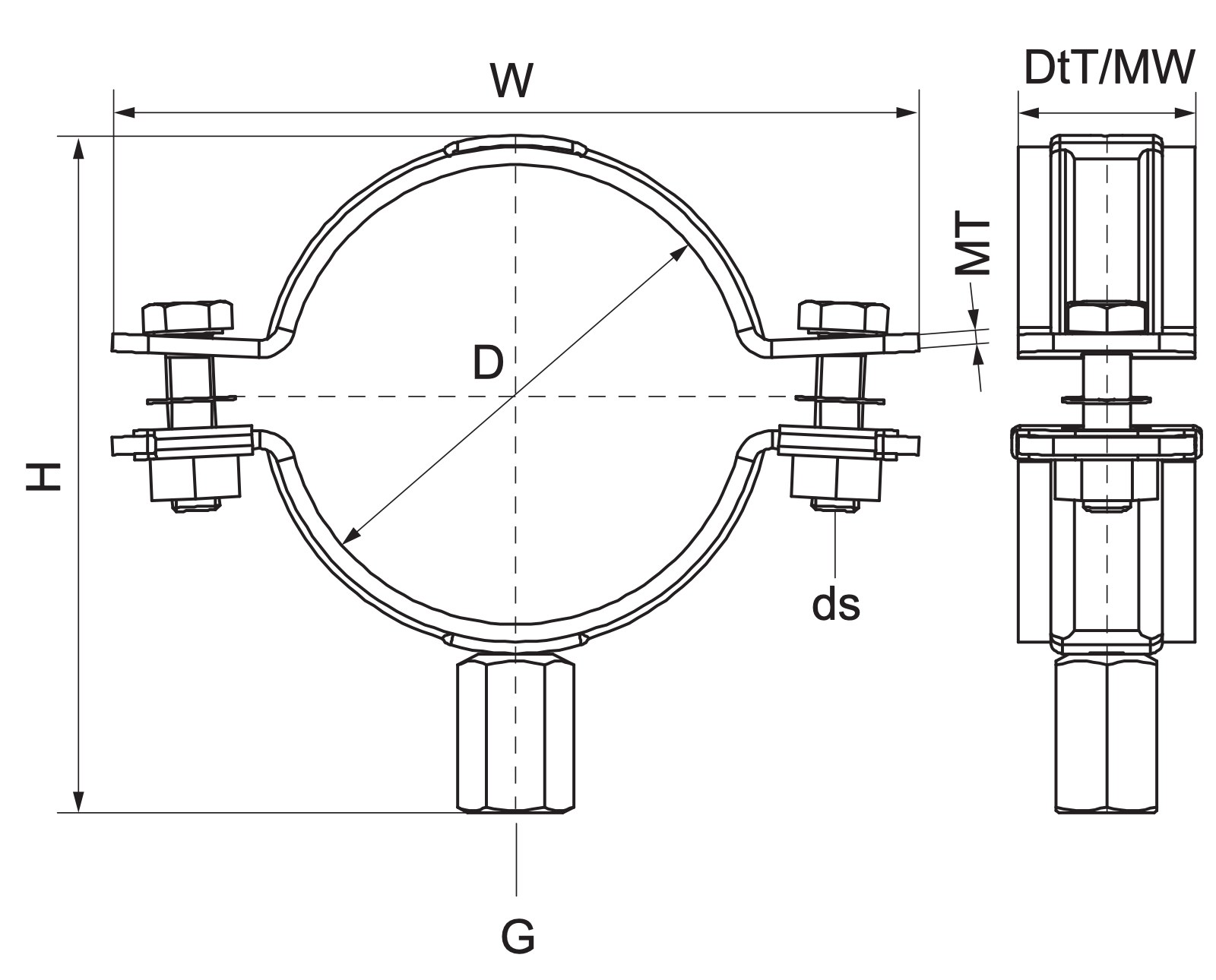

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3304B116 |
| Producent | Walraven |
| Kod rodziny | B1041 |
| Średnica zewnętrzna rury | 108-116 mm |
| DN | DN 100 |
| Średnica rury CTS 03 (IMP) | 4″ |
| Gwint łączący | M10/M12 |
| Całkowita wysokość | 153 mm |
| Całkowita szerokość | 175 mm |
| Całkowita głębokość | 32 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 3 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 4000 N |
| Aprobaty | VdS, ITB (KOT) |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1125 |
Wszystkie rozmiary w serii (3 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 3304B078 | 72-78 | DN 65 | 2½ | M10/M12 |
| 3304B092 | 86-92 | DN 80 | 3 | M10/M12 |
| 3304B116 (ten produkt) | 108-116 | DN 100 | 4 | M10/M12 |
Zastosowanie
Walraven Obejma do dużych obciążeń HD500 (M10/12) czarna, 108–116 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur stalowych i ze stali nierdzewnej, w tym do sieci przeciwpożarowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma do dużych obciążeń HD500 (M10/12) czarna, 108–116 mm?
Ten numer katalogowy (3304B116) obejmuje rury o średnicy zewnętrznej 108-116 mm (DN 100). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10/M12, śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: VdS, ITB (KOT). Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 1125 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
