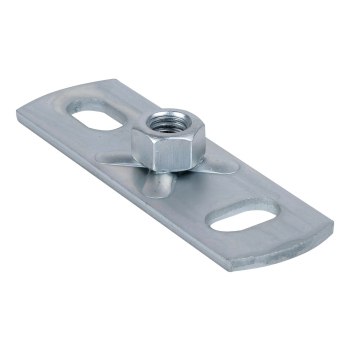

Walraven Płyta czołowa masywna zgrzewana BUP, M10
Walraven Płyta czołowa masywna zgrzewana BUP, M10 to płyta czołowa marki Walraven mocowanie do ścian lub stropów. Numer katalogowy producenta: 6708010. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 2500 N.
Najważniejsze cechy
- mocowanie do stropu lub podłogi (rekomendowane tylko siły rozciągające)
- otwory (fasolkowe) montażowe są przestawione względem siebie o 90° w celu ułatwienia montażu
- z nakrętką czterokrotnie zgrzewaną
- materiał: stal
- produkt jest elementem systemu BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227

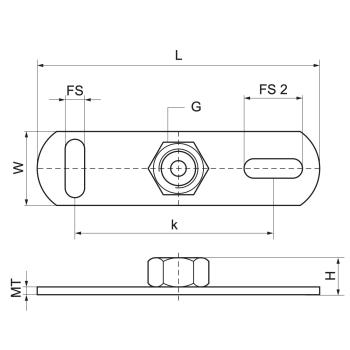

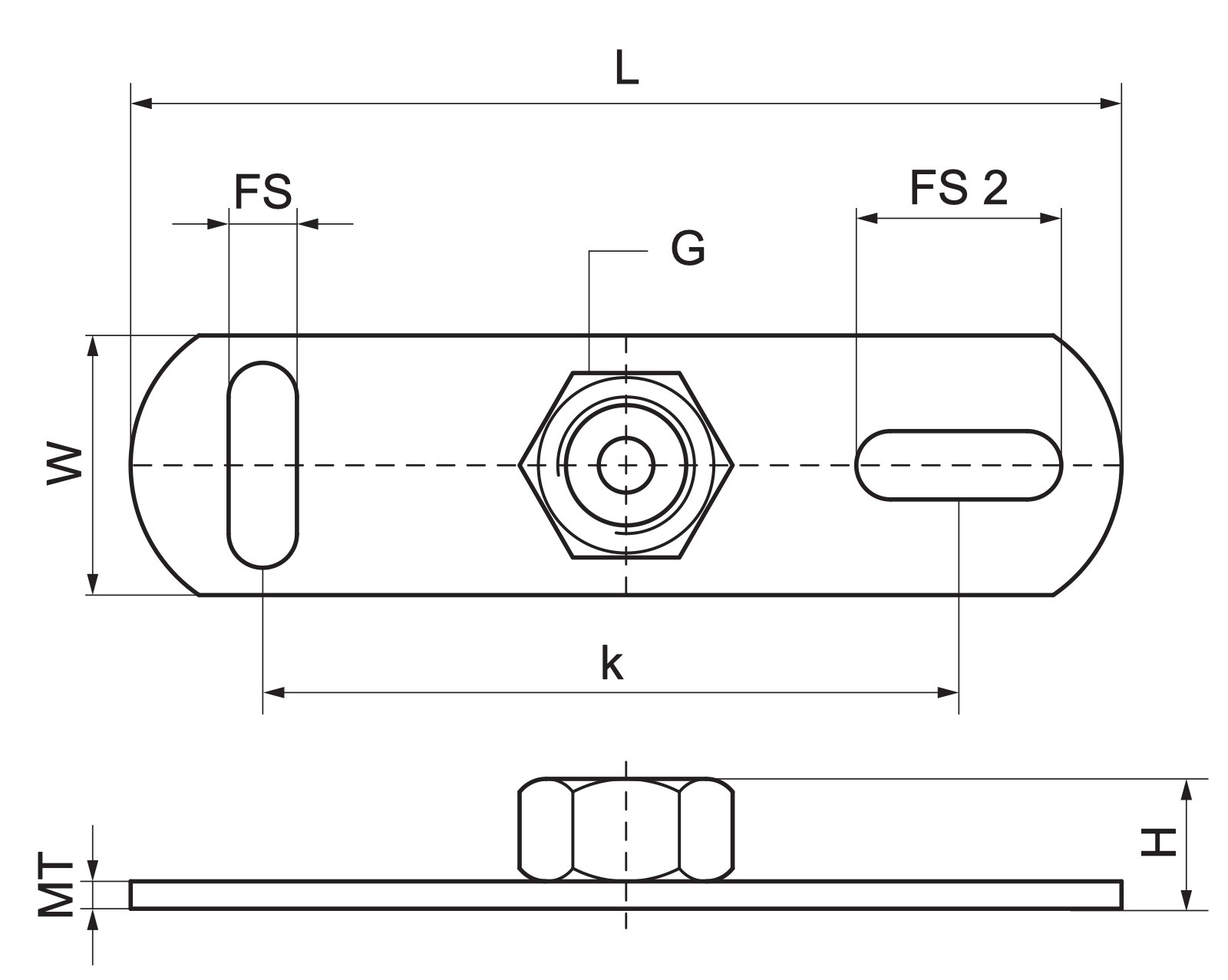

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6708010 |
| Producent | Walraven |
| Kod rodziny | K1511 |
| Gwint łączący | M10 |
| Całkowita długość | 80 mm |
| Całkowita szerokość | 25 mm |
| Całkowita wysokość | 14 mm |
| Grubość materiału | 3 mm |
| Gniazdo mocujące | 15x8,5 mm |
| Gniazdo mocujące 2 | 15x8,5 mm |
| Odległość od osi do osi | 50 mm |
| Maksymalne dopuszczalne obciążenie Faz | 2500 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 40 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Gwint łączący | Całkowita długość (mm) | Całkowita szerokość (mm) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 6708008 | M8 | 80 | 25 | 12 |
| 6708010 (ten produkt) | M10 | 80 | 25 | 14 |
Zastosowanie
Walraven Płyta czołowa masywna zgrzewana BUP, M10 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — mocowanie do ścian lub stropów. Produkt należy do kategorii Płyty czołowe i łączniki w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 40 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 40 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe płyty czołowe i łączniki znajdziesz w kategorii Płyty czołowe i łączniki, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
