Walraven Obejma połówkowa ocynk ogniowy DIN 3567, 25–27 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 46110027
Kod producenta: 46110027
Średnica rury: 25-27 mm
DN: DN 20
Wykończenie: ocynk ogniowy
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

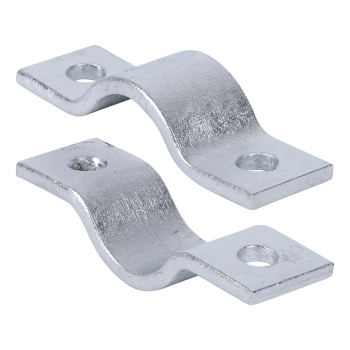

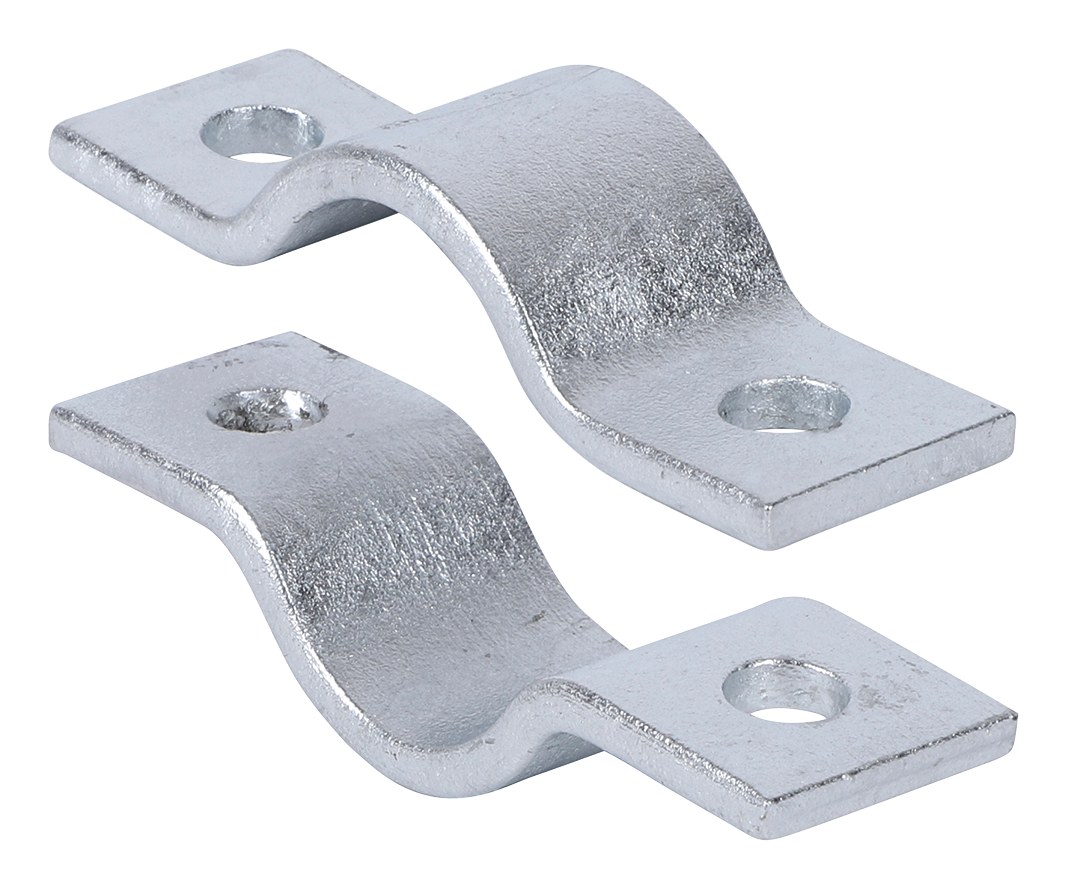

Walraven Obejma połówkowa ocynk ogniowy DIN 3567, 25–27 mm
Walraven Obejma połówkowa ocynk ogniowy DIN 3567, 25–27 mm to obejma połówkowa marki Walraven do zastosowań przemysłowych i ciężkich. Numer katalogowy producenta: 46110027. Zakres średnic rury: 25-27 mm. Maksymalne dopuszczalne obciążenie: 7400 N.
Najważniejsze cechy
- każda obejma składa się z dwóch jednakowych części
- dla typowych średnic rur
- do ciężkich zamocowań rur do stalowych belek, profili i do wsporników
- śruby, nakrętki i podkładki nie wchodzą w skład zestawu
- materiał: stal 1.0038 (S235JR)
- ocynkowane ogniowo

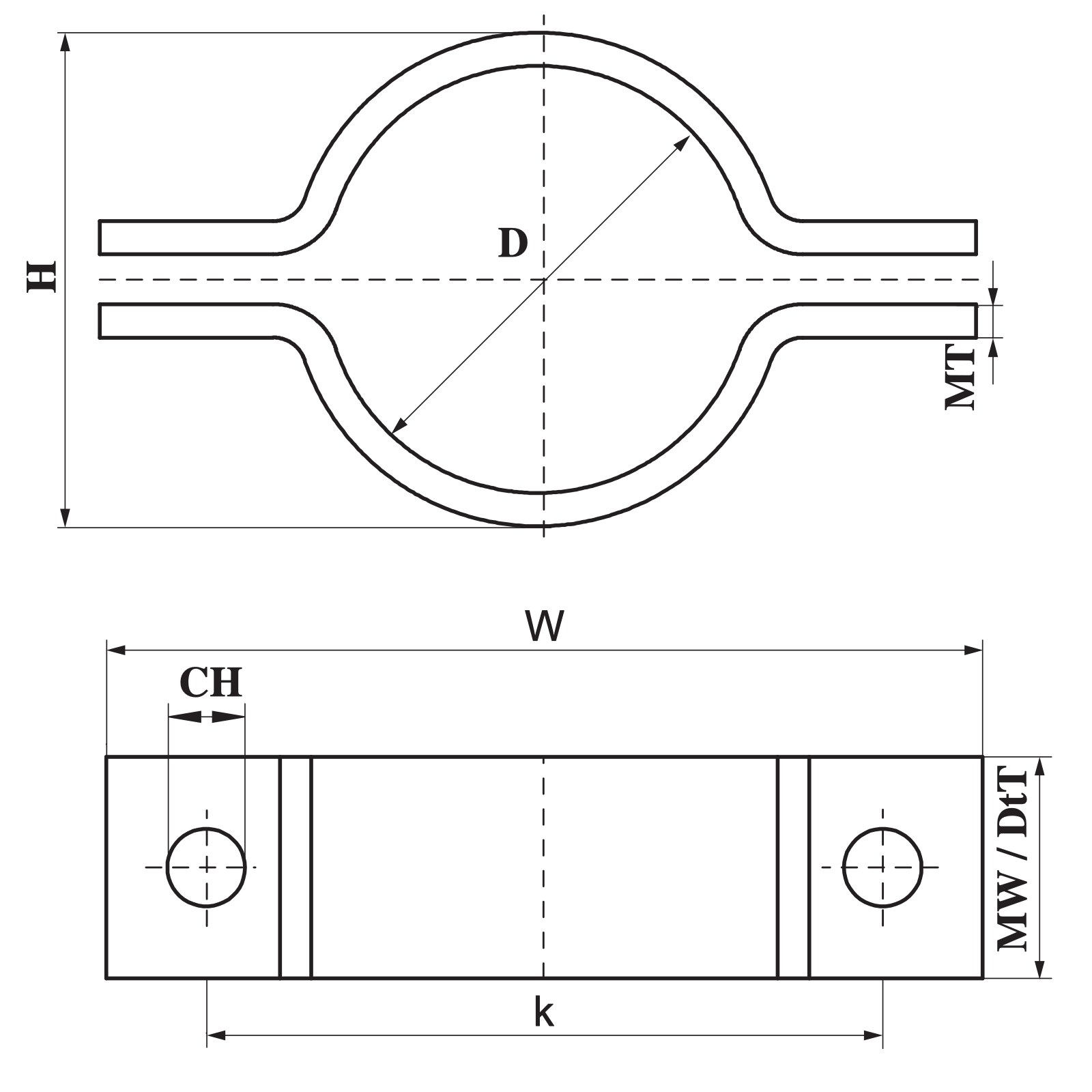

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 46110027 |
| Producent | Walraven |
| Kod rodziny | B1513 |
| Średnica zewnętrzna rury | 25-27 mm |
| DN | DN 20 |
| Całkowita wysokość | 37 mm |
| Całkowita szerokość | 96 mm |
| Całkowita głębokość | 30 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 5 mm |
| Otwór przyłączeniowy | 11,5 mm |
| Odległość od osi do osi | 66 mm |
| Rozmiar śruby | M10 |
| Maksymalne dopuszczalne obciążenie Faz | 7400 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 3600 |
Wszystkie rozmiary w serii (19 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 46110027 (ten produkt) | 25-27 | DN 20 | 37 | 96 |
| 46110034 | 32-34 | DN 25 | 44 | 102 |
| 46110043 | 41-43 | DN 32 | 53 | 112 |
| 46110049 | 47-49 | DN 40 | 59 | 118 |
| 46110061 | 57-61 | DN 50 | 73 | 144 |
| 46110077 | 74-77 | DN 65 | 89 | 158 |
| 46110089 | 86-89 | DN 80 | 101 | 172 |
| 46110108 | 104-108 | DN 100 | 124 | 220 |
| 46110115 | 110-115 | DN 100 | 131 | 226 |
| 46110133 | 127-133 | DN 125 | 149 | 244 |
| 46110140 | 136-140 | DN 125 | 156 | 252 |
| 46110169 | 165-169 | DN 150 | 185 | 280 |
| 46110220 | 216-220 | DN 200 | 236 | 332 |
| 46110273 | 268-273 | DN 250 | 289 | 408 |
| 46110324 | 319-324 | DN 300 | 340 | 458 |
| 46110356 | 351-356 | DN 350 | 372 | 492 |
| 46110407 | 400-407 | DN 400 | 427 | 570 |
| 46110508 | 501-508 | DN 500 | 528 | 672 |
| 46110610 | 603-610 | DN 600 | 630 | 790 |
Zastosowanie
Walraven Obejma połówkowa ocynk ogniowy DIN 3567, 25–27 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do zastosowań przemysłowych i ciężkich. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma połówkowa ocynk ogniowy DIN 3567, 25–27 mm?
Ten numer katalogowy (46110027) obejmuje rury o średnicy zewnętrznej 25-27 mm (DN 20). Inne średnice tej serii znajdziesz w tabeli powyżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 3600 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
