Walraven Obejma do dużych obciążeń HD500 (M8/10) czarna, 12–16 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3303B016
Kod producenta: 3303B016
Średnica rury: 12-16 mm
Gwint: M8/M10
Wykończenie: stal nierdzewna
Seria: HD500
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

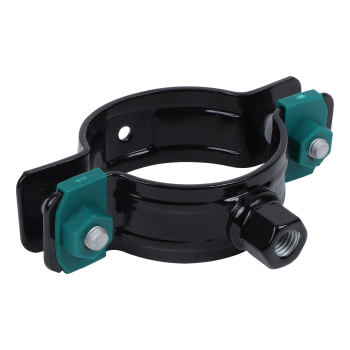

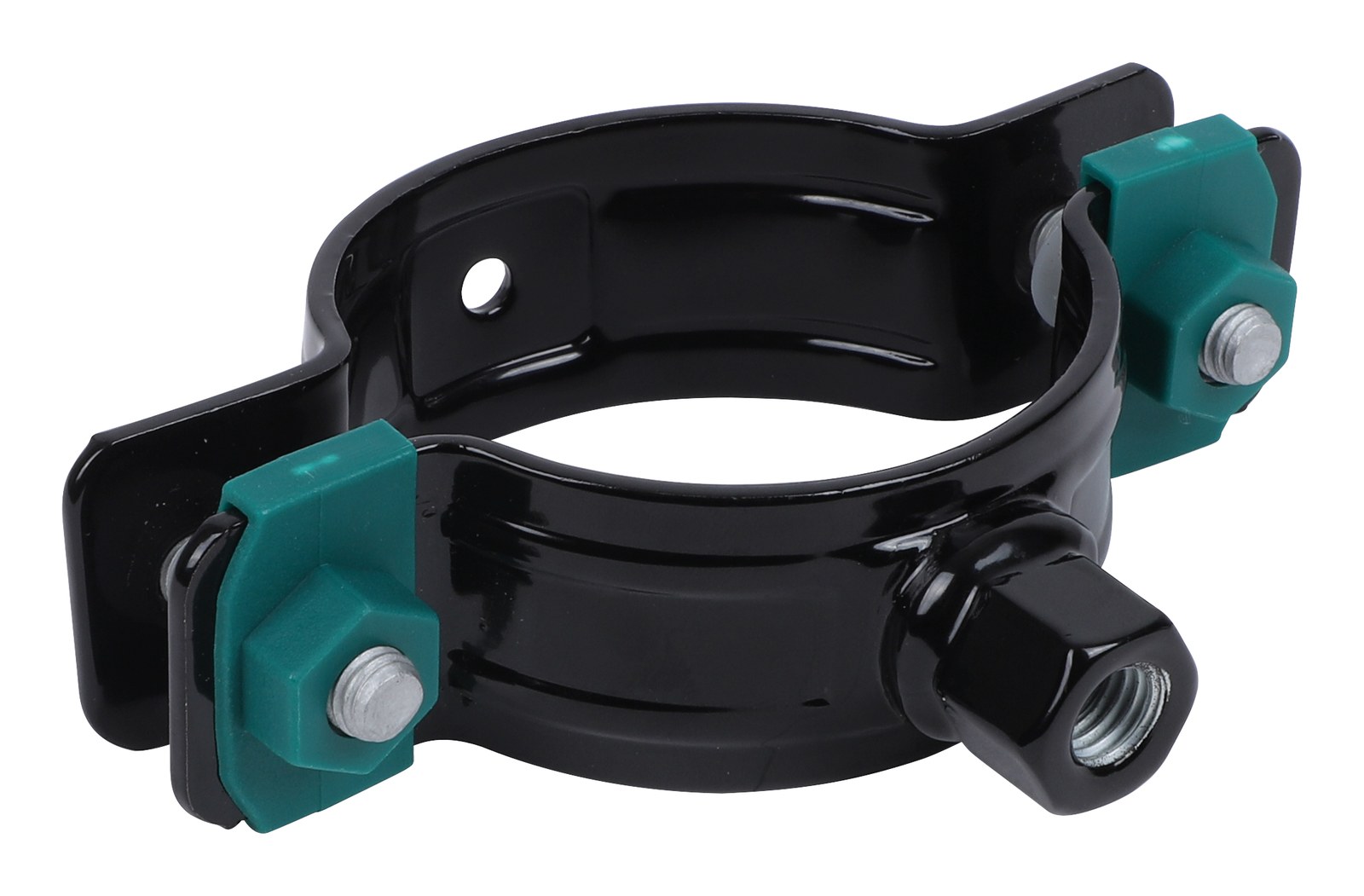

Walraven Obejma do dużych obciążeń HD500 (M8/10) czarna, 12–16 mm
Walraven Obejma do dużych obciążeń HD500 (M8/10) czarna, 12–16 mm to obejma marki Walraven do rur stalowych i ze stali nierdzewnej, w tym do sieci przeciwpożarowych. Numer katalogowy producenta: 3303B016. Zakres średnic rury: 12-16 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 2100 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- do 5" włącznie: nakrętki śrub zamykających przymocowane plastikowymi uchwytami
- wytrzymała konstrukcja
- śruby zabezpieczone podkładkami antyluzowymi
- z nakrętką przyłączeniową 360° spawaną CO2
- nadaje się do sieci przeciwpożarowej (DIN1988-600)
- ze złączem M8/10 dla większej elastyczności
- może być stosowana z rurami ze stali nierdzewnej; epoksydowa powłoka proszkowa zapobiega korozji kontaktowej między zaciskiem a rurą
- materiał: stal
- pokrycie powierzchni:
- produkt jest elementem systemu BIS UltraProtect® 1000
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227

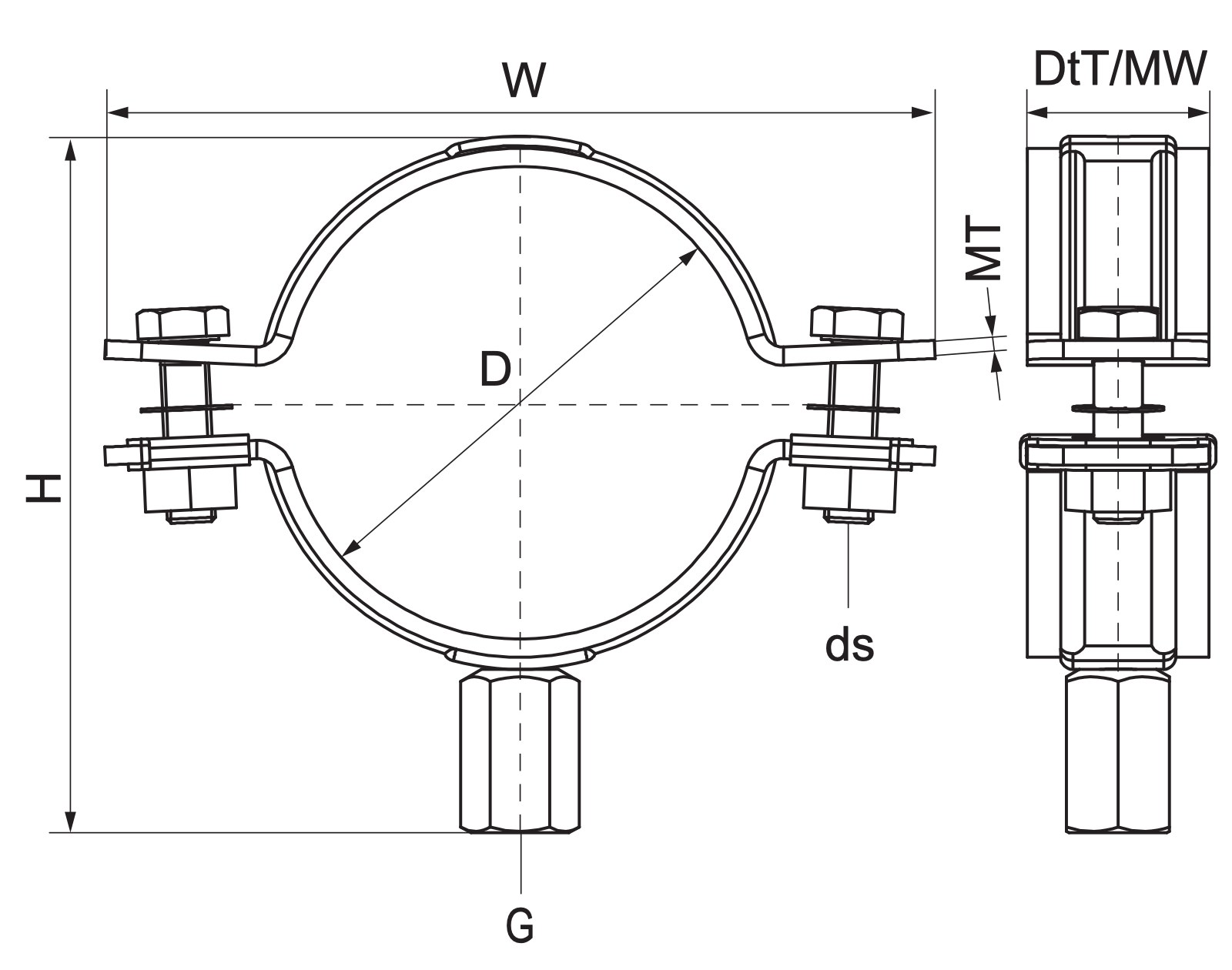

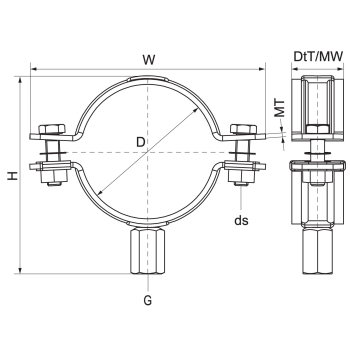

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3303B016 |
| Producent | Walraven |
| Kod rodziny | B1040 |
| Średnica zewnętrzna rury | 12-16 mm |
| Gwint łączący | M8/M10 |
| Całkowita wysokość | 43 mm |
| Całkowita szerokość | 72 mm |
| Całkowita głębokość | 32 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 2,5 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 2100 N |
| Aprobaty | ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 4500 |
Wszystkie rozmiary w serii (9 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 3303B016 (ten produkt) | 12-16 | - | - | M8/M10 |
| 3303B023 | 19-23 | DN 15 | ½ | M8/M10 |
| 3303B026 | 22-26 | - | - | M8/M10 |
| 3303B030 | 25-30 | DN 20 | ¾ | M8/M10 |
| 3303B036 | 31-36 | DN 25 | 1 | M8/M10 |
| 3303B042 | 37-42 | - | - | M8/M10 |
| 3303B052 | 47-52 | DN 40 | 1½ | M8/M10 |
| 3303B058 | 53-58 | - | - | M8/M10 |
| 3303B065 | 59-65 | DN 50 | 2 | M8/M10 |
Zastosowanie
Walraven Obejma do dużych obciążeń HD500 (M8/10) czarna, 12–16 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur stalowych i ze stali nierdzewnej, w tym do sieci przeciwpożarowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma do dużych obciążeń HD500 (M8/10) czarna, 12–16 mm?
Ten numer katalogowy (3303B016) obejmuje rury o średnicy zewnętrznej 12-16 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 4500 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
