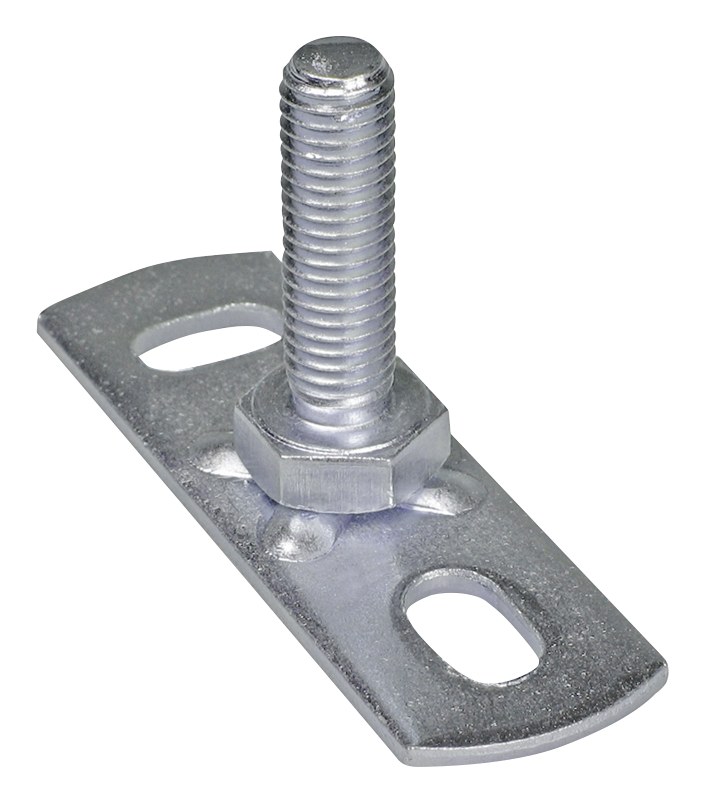

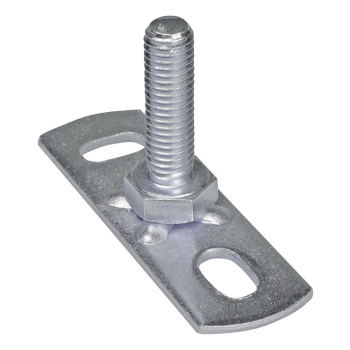

Walraven Płyta czołowa z trzepieniem, M10 45 mm
Walraven Płyta czołowa z trzepieniem, M10 45 mm to płyta czołowa marki Walraven mocowanie do ścian lub stropów. Numer katalogowy producenta: 6723010. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 2500 N.
Najważniejsze cechy
- mocowanie do stropu lub podłogi (rekomendowane tylko siły rozciągające)
- otwory (fasolkowe) montażowe są przestawione względem siebie o 90° w celu ułatwienia montażu
- ze zgrzanym czterokrotnie trzpieniem gwintowanym
- materiał: stal
- ocynk galwaniczny

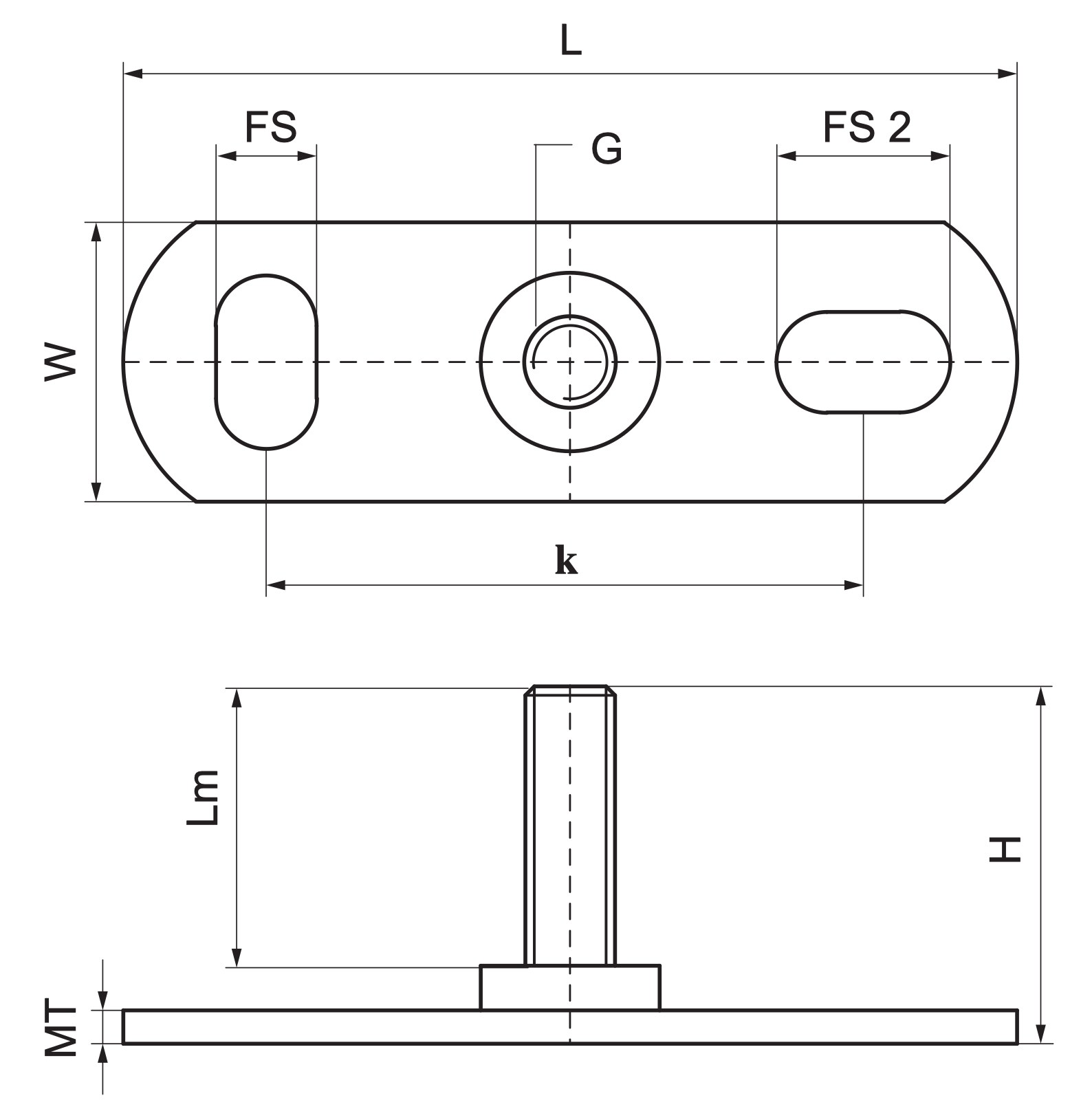

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6723010 |
| Producent | Walraven |
| Kod rodziny | K1515 |
| Gwint łączący | M10 |
| Długość Gwintu metrycznego | 35 mm |
| Całkowita długość | 80 mm |
| Całkowita szerokość | 25 mm |
| Całkowita wysokość | 45 mm |
| Grubość materiału | 3 mm |
| Gniazdo mocujące | 15x8,5 mm |
| Gniazdo mocujące 2 | 15x8,5 mm |
| Odległość od osi do osi | 50 mm |
| Maksymalne dopuszczalne obciążenie Faz | 2500 N |
| Opakowanie 1 Kształt | Worek |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Karton |
Wszystkie rozmiary w serii (3 numerów katalogowych)
| Nr kat. | Gwint łączący | Długość Gwintu metrycznego (mm) | Całkowita długość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6723008 | M8 | 25 | 80 | 25 |
| 6723010 (ten produkt) | M10 | 35 | 80 | 25 |
| 6723108 | M8 | 10 | 80 | 25 |
Zastosowanie
Walraven Płyta czołowa z trzepieniem, M10 45 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — mocowanie do ścian lub stropów. Produkt należy do kategorii Płyty czołowe i łączniki w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Worek po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (worek) zawiera 50 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe płyty czołowe i łączniki znajdziesz w kategorii Płyty czołowe i łączniki, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
