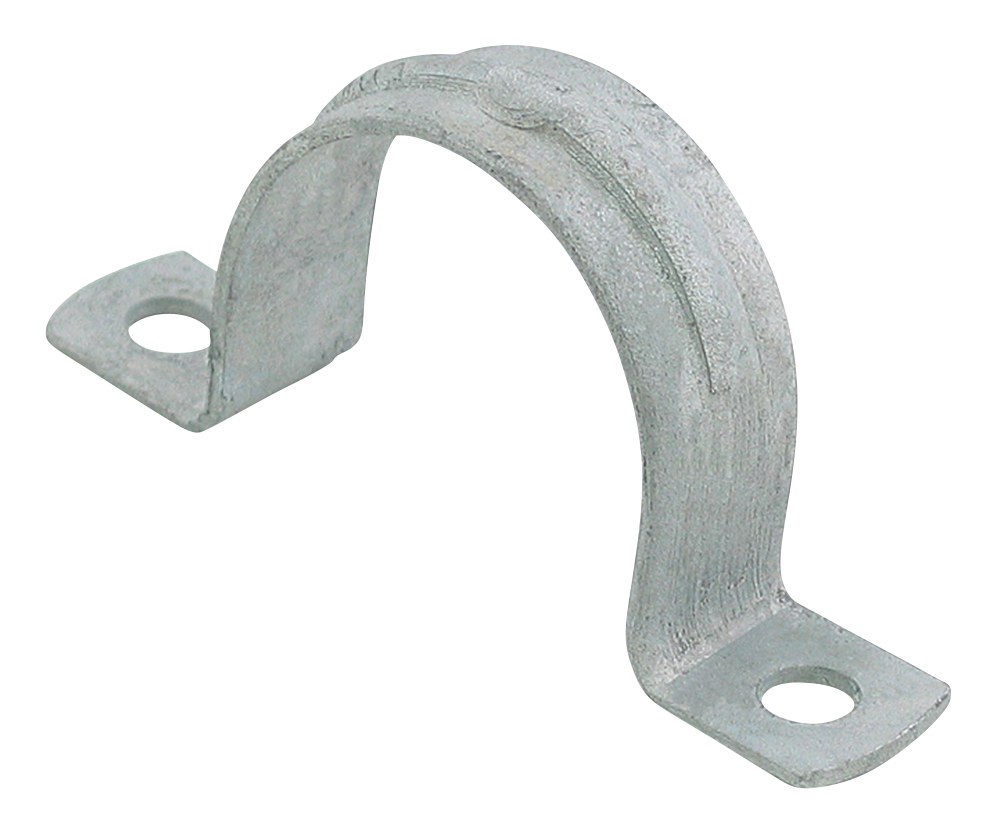

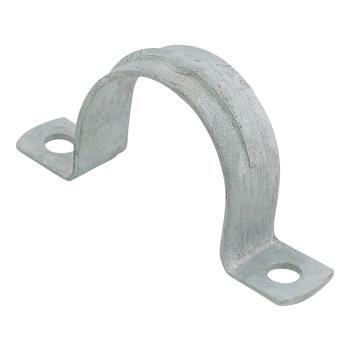

Walraven Uchwyt siodłowy LD ocynk ogniowy, 21,5 mm
Walraven Uchwyt siodłowy LD ocynk ogniowy, 21,5 mm to uchwyt siodłowy marki Walraven do rur stalowych. Numer katalogowy producenta: 4601021. Zakres średnic rury: 21,5 mm. Maksymalne dopuszczalne obciążenie: 3500 N.
Najważniejsze cechy
- jednoczęściowe uchwyty siodłowe
- materiał: stal
- ocynkowane ogniowo

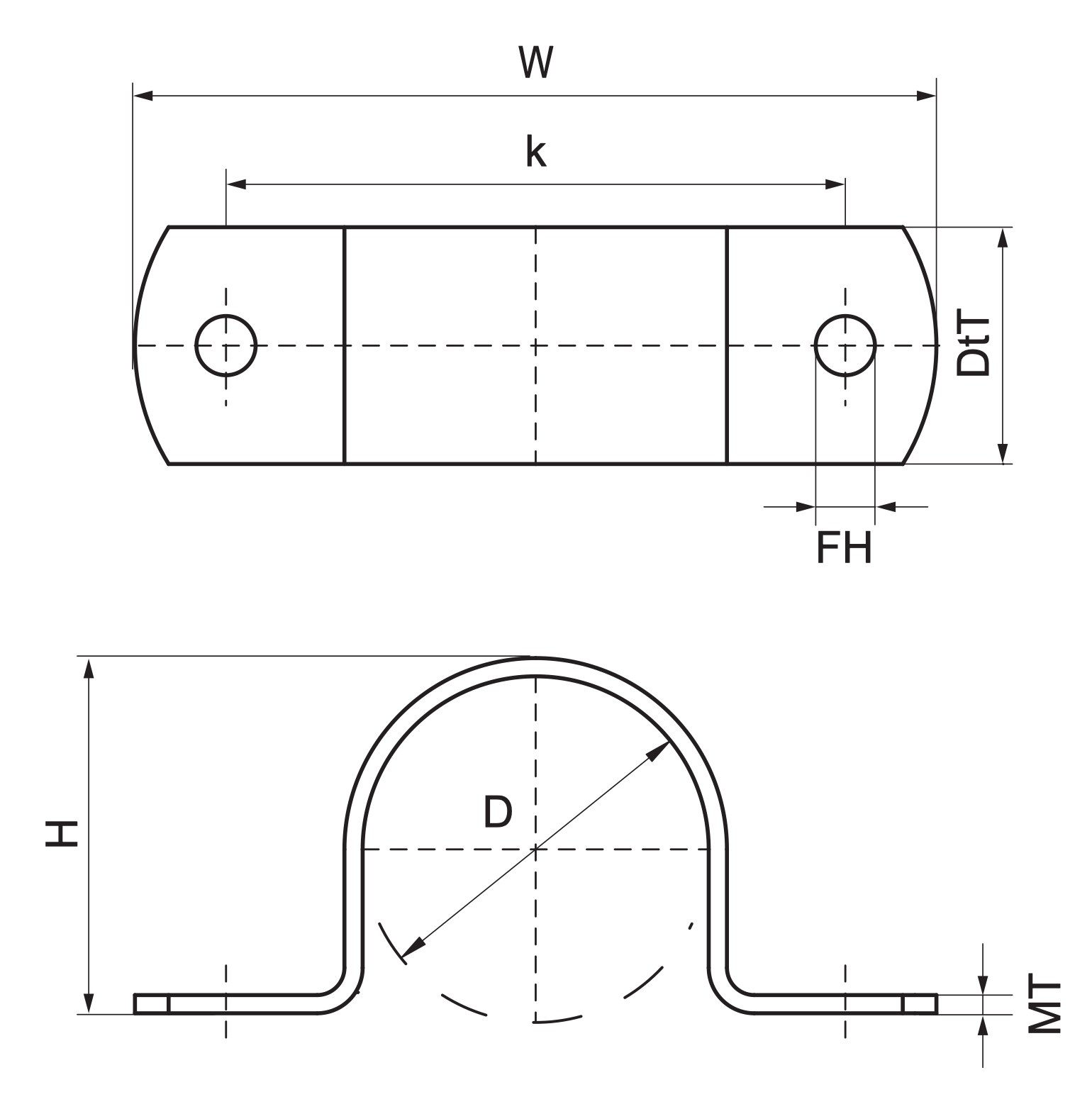

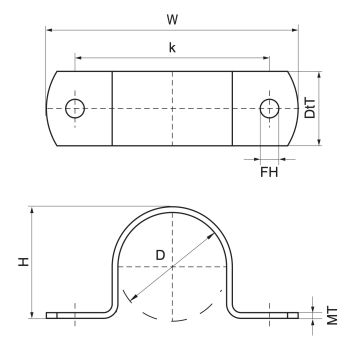

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 4601021 |
| Producent | Walraven |
| Kod rodziny | B3010 |
| Średnica zewnętrzna rury | 21,5 mm |
| Średnica rury CTS 03 (IMP) | ½″ |
| Średnica otworu perforacji 1 | 9 mm |
| Odległość od osi do osi | 50 mm |
| Grubość materiału | 2 mm |
| Całkowita wysokość | 23 mm |
| Całkowita szerokość | 70 mm |
| Całkowita głębokość | 20 mm |
| Maksymalne dopuszczalne obciążenie Faz | 3500 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 10800 |
Wszystkie rozmiary w serii (6 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | Średnica rury CTS 03 (IMP) (″) | Średnica otworu perforacji 1 (mm) | Odległość od osi do osi (mm) |
|---|---|---|---|---|
| 4601021 (ten produkt) | 21,5 | ½ | 9 | 50 |
| 4601027 | 26,9 | ¾ | 9 | 58 |
| 4601033 | 33,7 | 1 | 9 | 62 |
| 4601043 | 42,5 | 1¼ | 9 | 72 |
| 4601048 | 48 | 1½ | 9 | 77 |
| 4601061 | 60,3 | 2 | 9 | 88 |
Zastosowanie
Walraven Uchwyt siodłowy LD ocynk ogniowy, 21,5 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur stalowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Uchwyt siodłowy LD ocynk ogniowy, 21,5 mm?
Ten numer katalogowy (4601021) obejmuje rury o średnicy zewnętrznej 21,5 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 10800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
