Walraven Bifix G2 Obejma bez okładziny (M8/10) BUP, 15–19 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3008019
Kod producenta: 3008019
Średnica rury: 15-19 mm
DN: DN 10
Gwint: M8/M10
Okładzina: bez okładziny
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: BIFIX G2
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

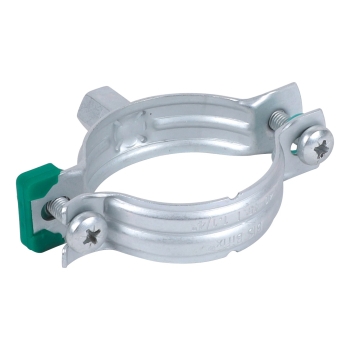

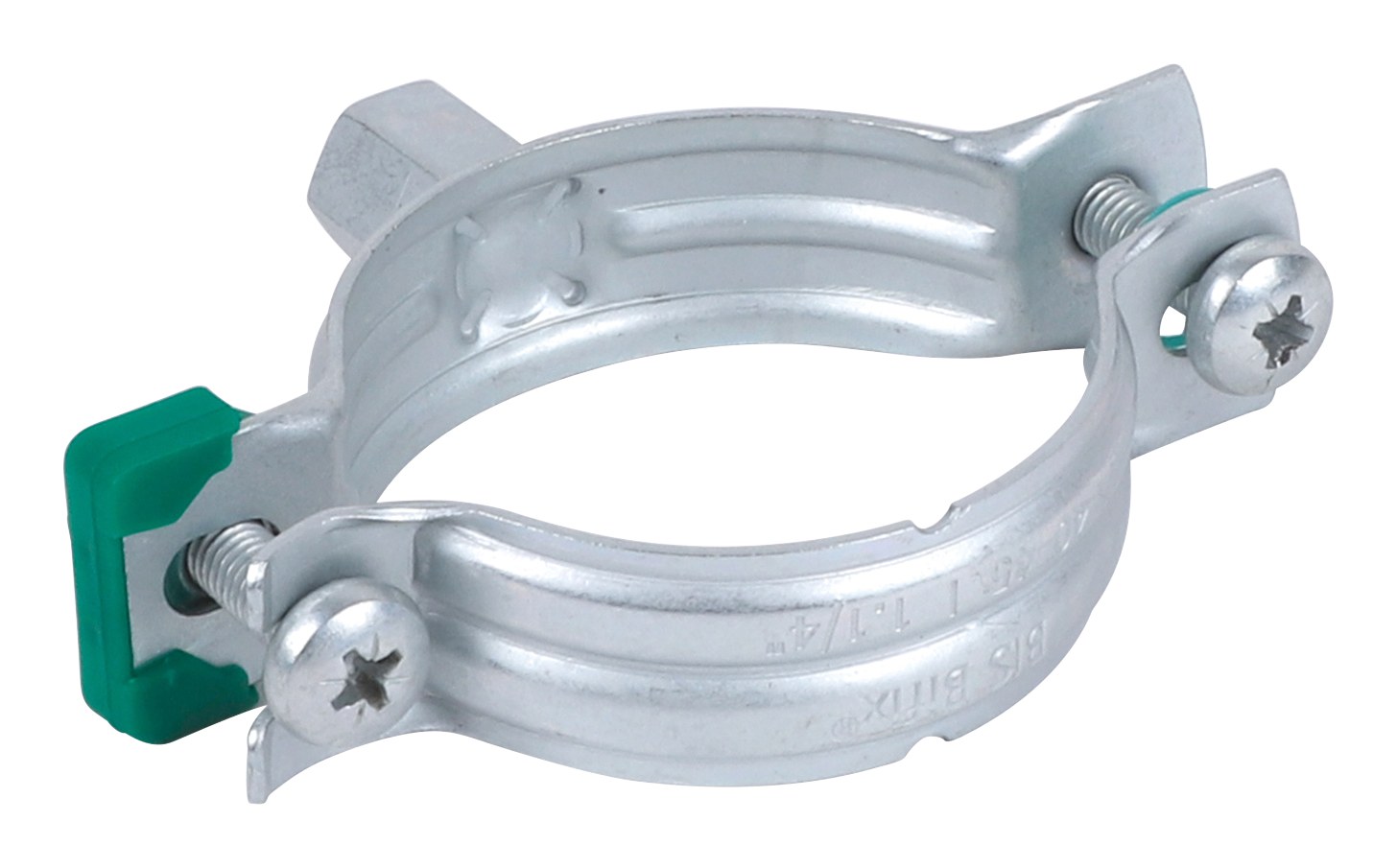

Walraven Bifix G2 Obejma bez okładziny (M8/10) BUP, 15–19 mm
Walraven Bifix G2 Obejma bez okładziny (M8/10) BUP, 15–19 mm to obejma marki Walraven dla rur izolowanych, stalowych, żeliwnych i wielowarstwowych. Numer katalogowy producenta: 3008019. Zakres średnic rury: 15-19 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 1200 N.
Najważniejsze cechy
- obejma z dwiema śrubami

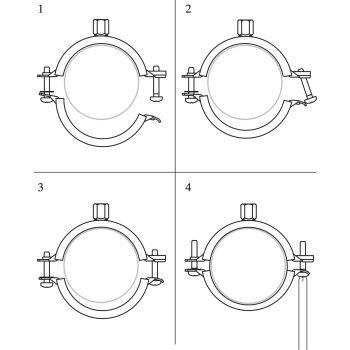

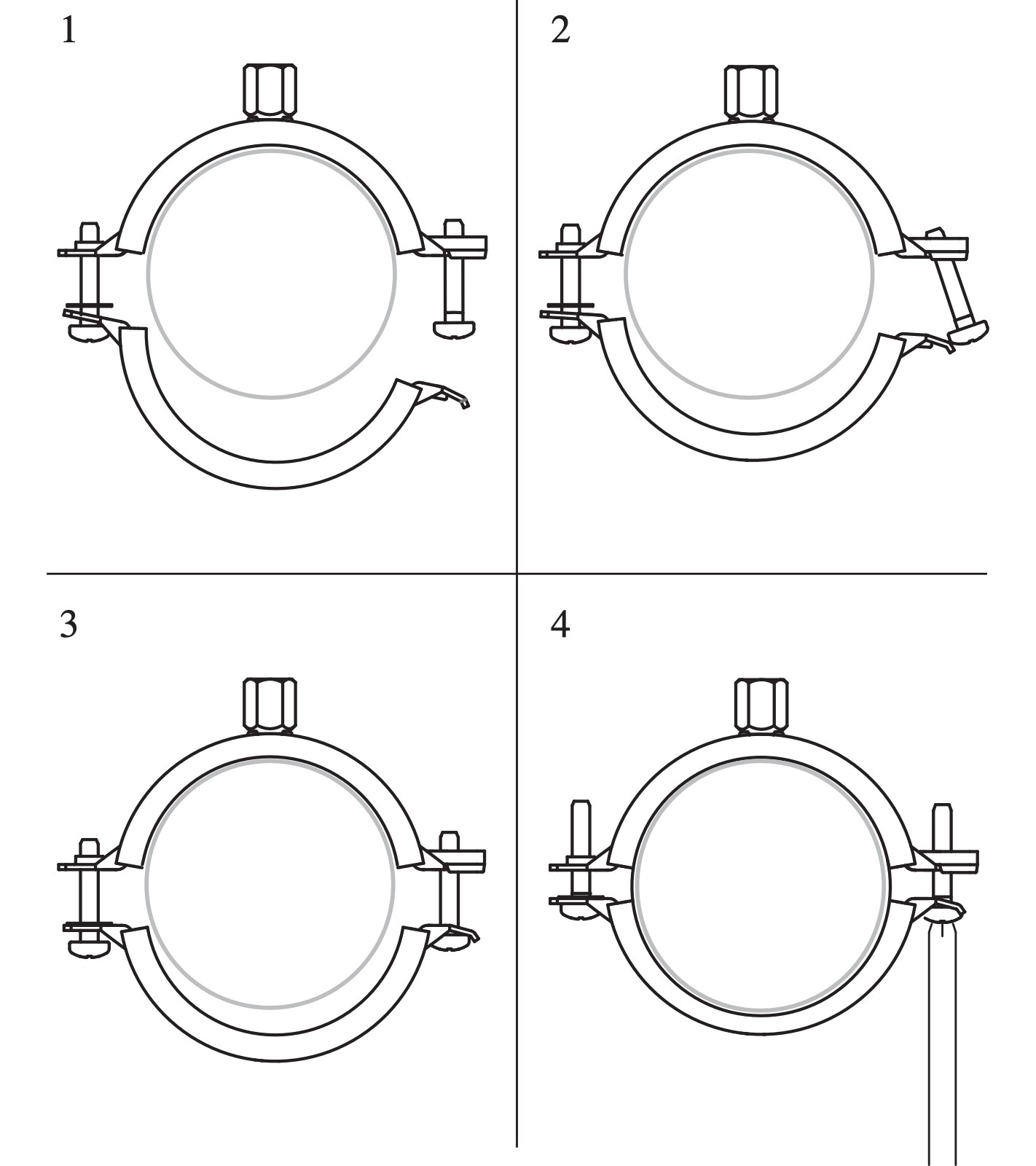

- z systemem szybkiego zamknięcia
- idealne rozwiązanie do mocowania rur, również na zewnątrz budynków
- materiał: stal
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3008019 |
| Producent | Walraven |
| Kod rodziny | B0504 |
| Średnica zewnętrzna rury | 15-19 mm |
| DN | DN 10 |
| Średnica rury CTS 03 (IMP) | ⅜″ |
| Gwint łączący | M8/M10 |

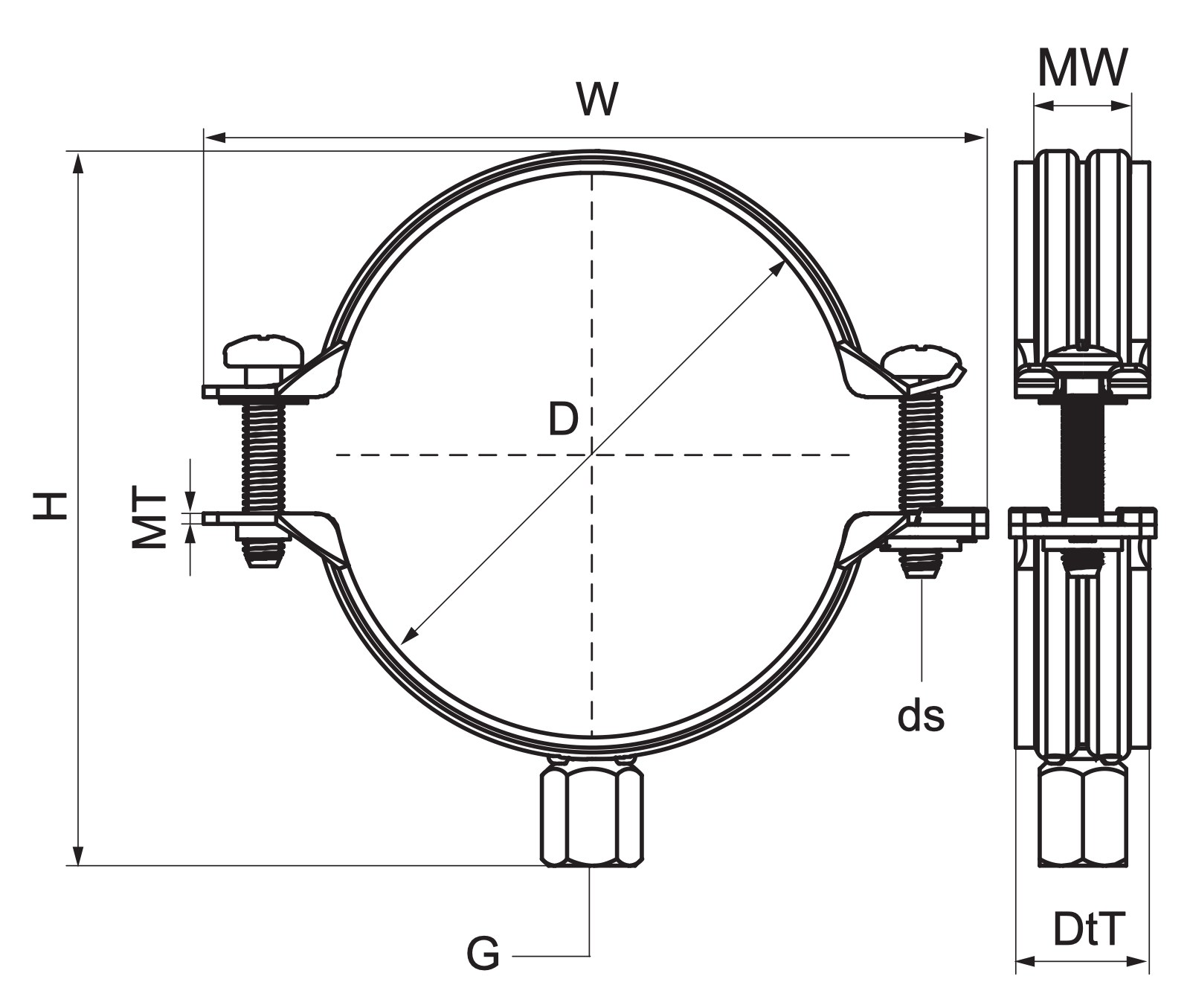

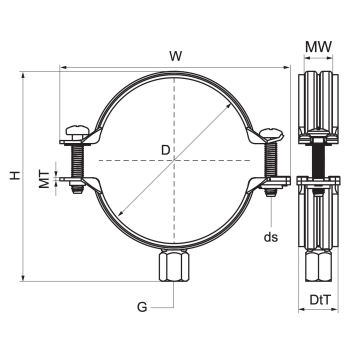

| Całkowita wysokość | 41 mm |
| Całkowita szerokość | 59 mm |
| Całkowita głębokość | 22 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1,25 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 1200 N |
| Aprobaty | RAL-GZ 655/B, CE, ETA, EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 10800 |
Wszystkie rozmiary w serii (23 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 3008019 (ten produkt) | 15-19 | DN 10 | ⅜ | M8/M10 |
| 3008023 | 20-23 | DN 15 | ½ | M8/M10 |
| 3008028 | 25-28 | DN 20 | ¾ | M8/M10 |
| 3008035 | 31-35 | DN 25 | 1 | M8/M10 |
| 3008039 | 36-39 | - | - | M8/M10 |
| 3008045 | 40-45 | DN 32 | 1¼ | M8/M10 |
| 3008052 | 48-52 | DN 40 | 1½ | M8/M10 |
| 3008058 | 54-58 | - | - | M8/M10 |
| 3008064 | 60-64 | DN 50 | 2 | M8/M10 |
| 3008070 | 66-70 | - | - | M8/M10 |
| 3008079 | 75-79 | DN 65 | 2½ | M8/M10 |
| 3008083 | 80-83 | - | - | M8/M10 |
| 3008091 | 88-91 | DN 80 | 3 | M8/M10 |
| 3008105 | 100-105 | - | - | M8/M10 |
| 3008115 | 108-115 | DN 100 | 4 | M8/M10 |
| 3008130 | 125-130 | - | - | M8/M10 |
| 3008140 | 133-140 | DN 125 | 5 | M8/M10 |
| 3008160 | 152-160 | - | - | M8/M10 |
| 3008169 | 165-169 | DN 150 | 6 | M8/M10 |
| 3008180 | 176-180 | - | - | M8/M10 |
| 3008200 | 192-200 | - | - | M8/M10 |
| 3008210 | 205-210 | - | - | M8/M10 |
| 3008225 | 219-225 | DN 200 | 8 | M8/M10 |
Zastosowanie
Walraven Bifix G2 Obejma bez okładziny (M8/10) BUP, 15–19 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla rur izolowanych, stalowych, żeliwnych i wielowarstwowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Bifix G2 Obejma bez okładziny (M8/10) BUP, 15–19 mm?
Ten numer katalogowy (3008019) obejmuje rury o średnicy zewnętrznej 15-19 mm (DN 10). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: RAL-GZ 655/B, CE, ETA, EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 10800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
