Walraven Obejma do dużych obciążeń HD1501 (M16) BUP, 159–169 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33168169
Kod producenta: 33168169
Średnica rury: 159-169 mm
DN: DN 150
Gwint: M16
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: HD1501
- Opis produktu
- Do pobrania (5)
- Recenzje produktu (0)

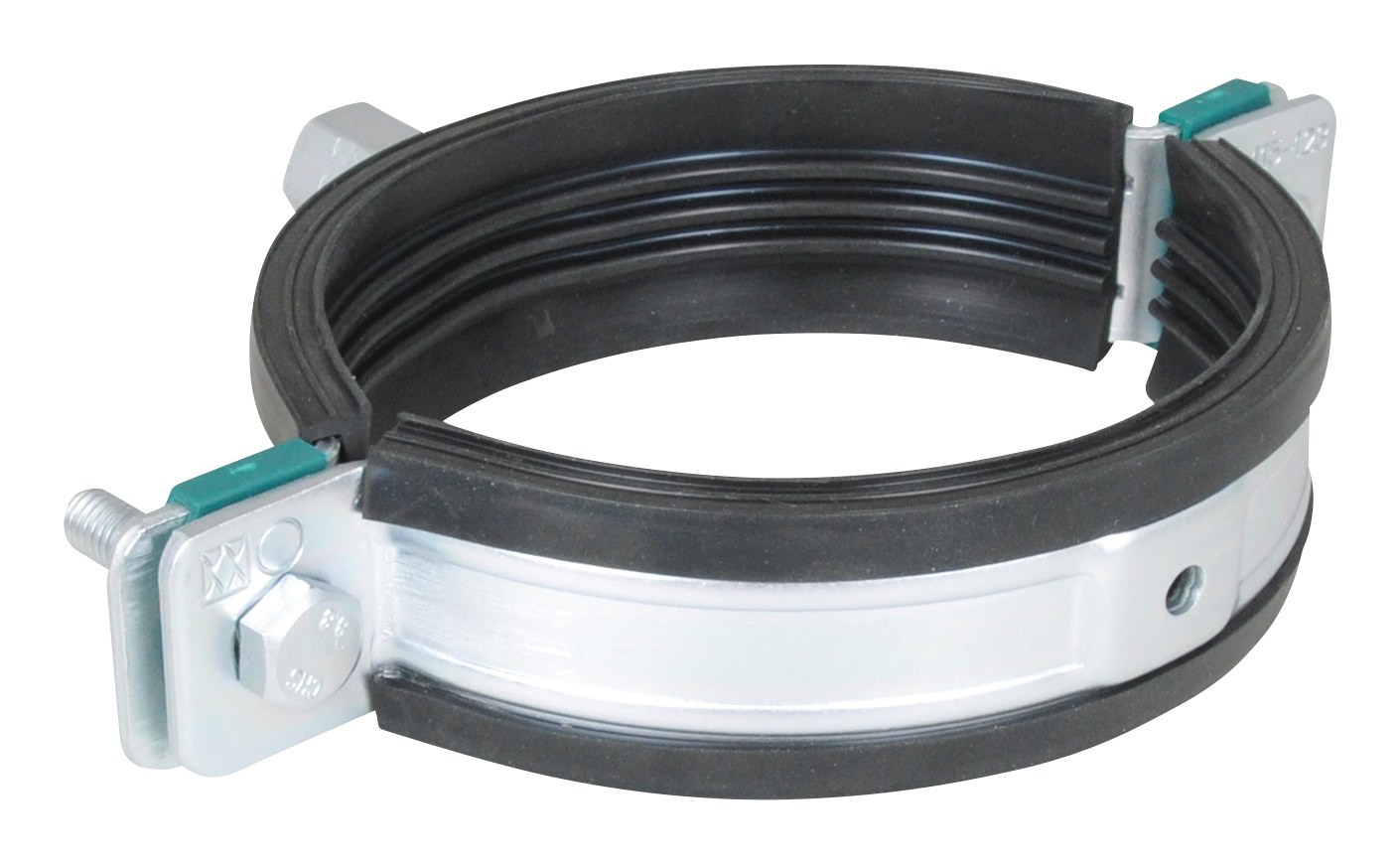

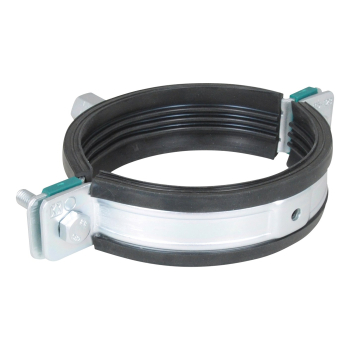

Walraven Obejma do dużych obciążeń HD1501 (M16) BUP, 159–169 mm
Walraven Obejma do dużych obciążeń HD1501 (M16) BUP, 159–169 mm to obejma marki Walraven do wszystkich typów rur metalowych. Numer katalogowy producenta: 33168169. Zakres średnic rury: 159-169 mm. Gwint łączący: M16. Maksymalne dopuszczalne obciążenie: 3800 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- wytrzymała konstrukcja
- śruby zamykające zabezpieczone podkładkami zapobiegającymi ich wypadaniu
- z nakrętką przyłączeniową spawaną CO2
- materiał: stal
- pokrycie powierzchni:
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- izolacja dźwiękowa zgodnie z normą DIN 4111
- tłumienie dźwięków zgodnie z ISO 3822-1 do 18 dB(A)
- testowane pod względem bezpieczeństwa pożarowego

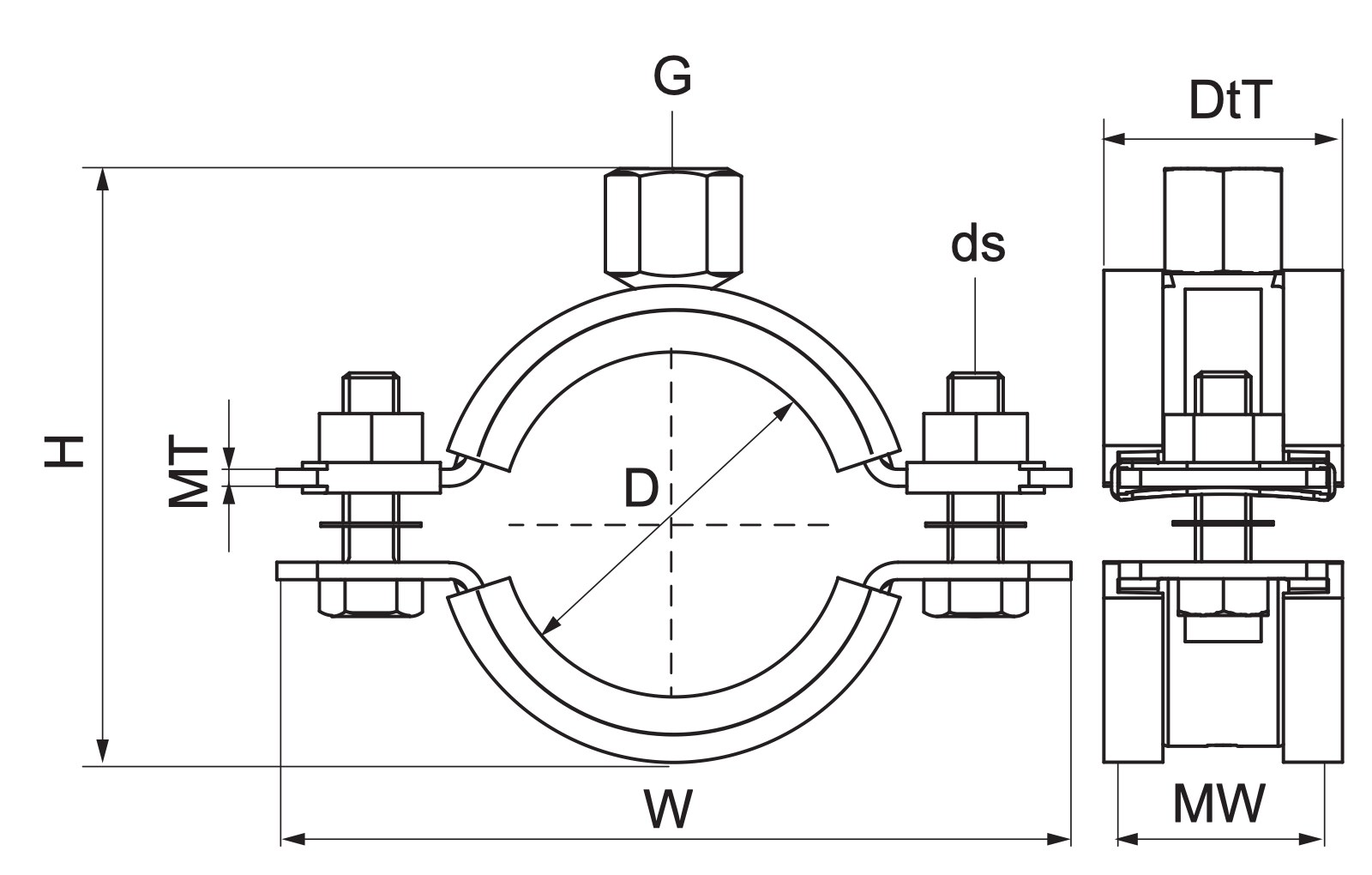

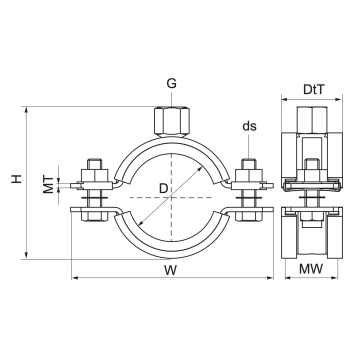

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33168169 |
| Producent | Walraven |
| Kod rodziny | A1006 |
| Średnica zewnętrzna rury | 159-169 mm |
| DN | DN 150 |
| Średnica rury CTS 03 (IMP) | 6″ |
| Gwint łączący | M16 |
| Całkowita wysokość | 207 mm |
| Całkowita szerokość | 255 mm |
| Całkowita głębokość | 45 mm |
| Materiał Szerokość | 38 mm |
| Grubość materiału | 4 mm |
| Rozmiar śruby | M10 |
| Maksymalne dopuszczalne obciążenie Faz | 3800 N |
| Aprobaty | ITB (KOT), ETA, ISO 3822-1, CE, RAL-GZ 655/B, EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 15 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 540 |
Wszystkie rozmiary w serii (11 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 33168169 (ten produkt) | 159-169 | DN 150 | 6 | M16 |
| 33168204 | 194-204 | - | - | M16 |
| 33168213 | 203-213 | - | - | M16 |
| 33168227 | 217-227 | DN 200 | 8 | M16 |
| 33168250 | 240-250 | - | - | M16 |
| 33168275 | 265-275 | DN 250 | 10 | M16 |
| 33168325 | 315-325 | DN 300 | 12 | M16 |
| 33168364 | 354-364 | DN 350 | 14 | M16 |
| 33168408 | 398-408 | DN 400 | 16 | M16 |
| 33168458 | 448-458 | DN 450 | 18 | M16 |
| 33168509 | 499-509 | DN 500 | 20 | M16 |
Zastosowanie
Walraven Obejma do dużych obciążeń HD1501 (M16) BUP, 159–169 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do wszystkich typów rur metalowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 15 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma do dużych obciążeń HD1501 (M16) BUP, 159–169 mm?
Ten numer katalogowy (33168169) obejmuje rury o średnicy zewnętrznej 159-169 mm (DN 150). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M16, śruba M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), ETA, ISO 3822-1, CE, RAL-GZ 655/B, EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 15 szt.; pełna paleta (eur) — 540 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu Karta produktów certyfikowanych RAL
