Walraven WTB1 Kotwa bolcowa STN, M8 8 mm 75 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 609871080
Kod producenta: 609871080
Gwint: M8
Wykończenie: stal nierdzewna
Średnica otworu: 8 mm
Głębokość wiercenia: 55 mm
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

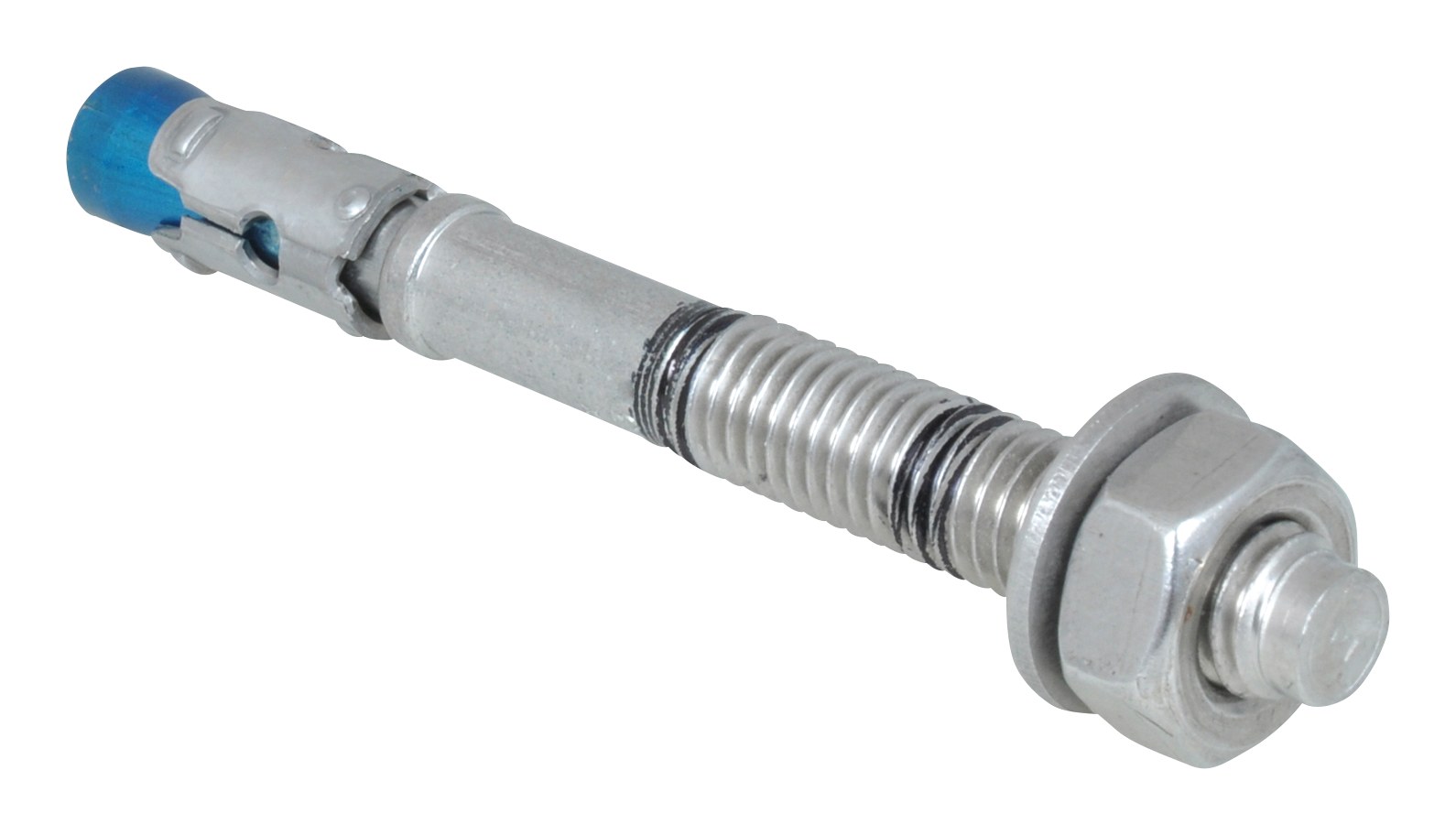

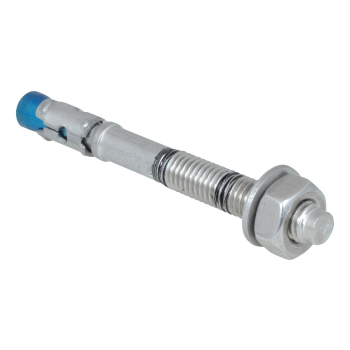

Walraven WTB1 Kotwa bolcowa STN, M8 8 mm 75 mm
Walraven WTB1 Kotwa bolcowa STN, M8 8 mm 75 mm to kotwa mechaniczna marki Walraven Wysokowydajna kotwa rozporowa ze stali nierdzewnej do spękanego betonu. Numer katalogowy producenta: 609871080. Gwint łączący: M8.
Najważniejsze cechy
- Wysoka nośność
- mocowanie wstępne i końcowe
- wykonane ze stali nierdzewnej do użytku w zewnętrznym środowisku atmosferycznym
- Dwie głębokości osadzenia zapewniają elastyczność instalacji
- materiał: stal nierdzewna A4
- Zatwierdzenie ETA Opcja 1 dla betonu z pęknięciami i bez pęknięć
- klasa odporności ogniowej R30-R120 do projektowania zakotwień narażonych na działanie ognia
- Rodzaj podłoża: beton spękany, beton niespękany, kamień
- więcej informacji na temat obciążeń można znaleźć w karcie charakterystyki produktu i/lub raporcie ETA

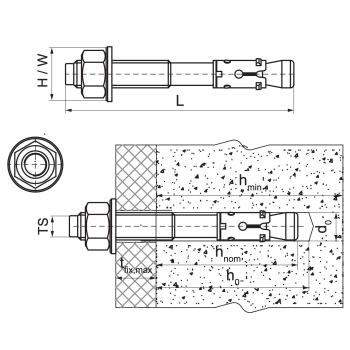

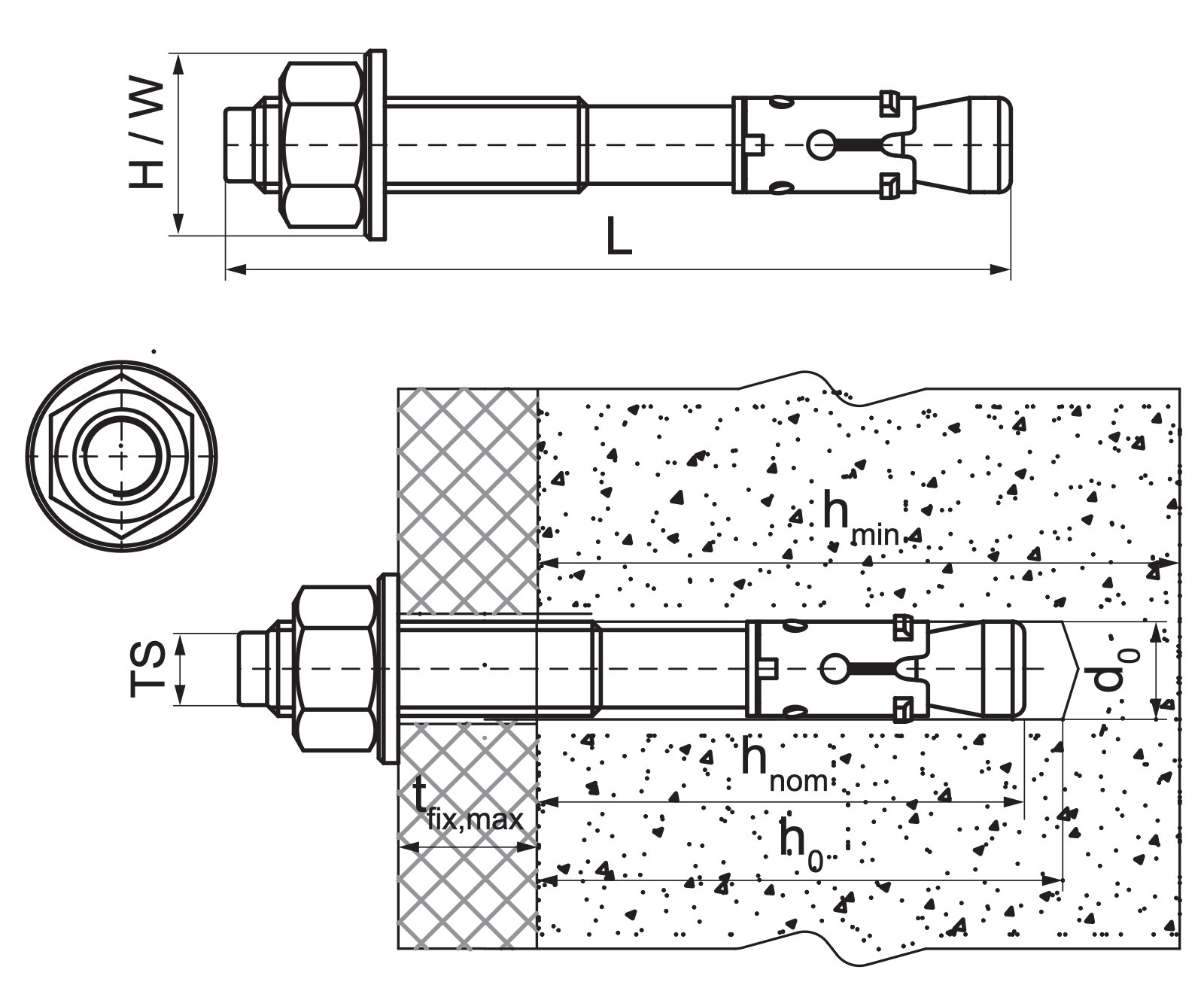

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 609871080 |
| Producent | Walraven |
| Kod rodziny | M9522 |
| Rozmiar gwintu | M8 |
| Całkowita długość | 75 mm |
| Średnica otworu | 8 mm |
| Głębokość wierconego otworu | 55 mm |
| Minimalna grubość podłoża | 100 mm |
| Maksymalna grubość uchwytu | 10 mm |
| Standardowa głębokość osadzenia | 55 mm |
| Zalecane obciążenie w betonie spękanym C20/25 | 2380 N |
| Zalecane obciążenie w betonie niespękanym C20/25 | 3570 N |
| Całkowita wysokość | 13 mm |
| Całkowita szerokość | 13 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 100 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 16000 |
Wszystkie rozmiary w serii (6 numerów katalogowych)
| Nr kat. | Rozmiar gwintu | Całkowita długość (mm) | Średnica otworu (mm) | Głębokość wierconego otworu (mm) |
|---|---|---|---|---|
| 609871080 (ten produkt) | M8 | 75 | 8 | 55 |
| 609871081 | M8 | 115 | 8 | 55 |
| 609871100 | M10 | 95 | 10 | 69 |
| 609871101 | M10 | 130 | 10 | 69 |
| 609871120 | M12 | 125 | 12 | 80 |
| 609871121 | M12 | 150 | 12 | 80 |
Zastosowanie
Walraven WTB1 Kotwa bolcowa STN, M8 8 mm 75 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — Wysokowydajna kotwa rozporowa ze stali nierdzewnej do spękanego betonu. Produkt należy do kategorii Kotwy mechaniczne w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 100 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 100 szt.; pełna paleta (eur) — 16000 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Europejska Ocena Techniczna (ETA)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe kotwy mechaniczne znajdziesz w kategorii Kotwy mechaniczne, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
