Walraven Obejma 2S z okładziną (M8/10), 10–14 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33435014
Kod producenta: 33435014
Średnica rury: 10-14 mm
DN: DN 8
Gwint: M8/M10
Wykończenie: ocynk galwaniczny
Seria: 2S
- Opis produktu
- Do pobrania (5)
- Recenzje produktu (0)

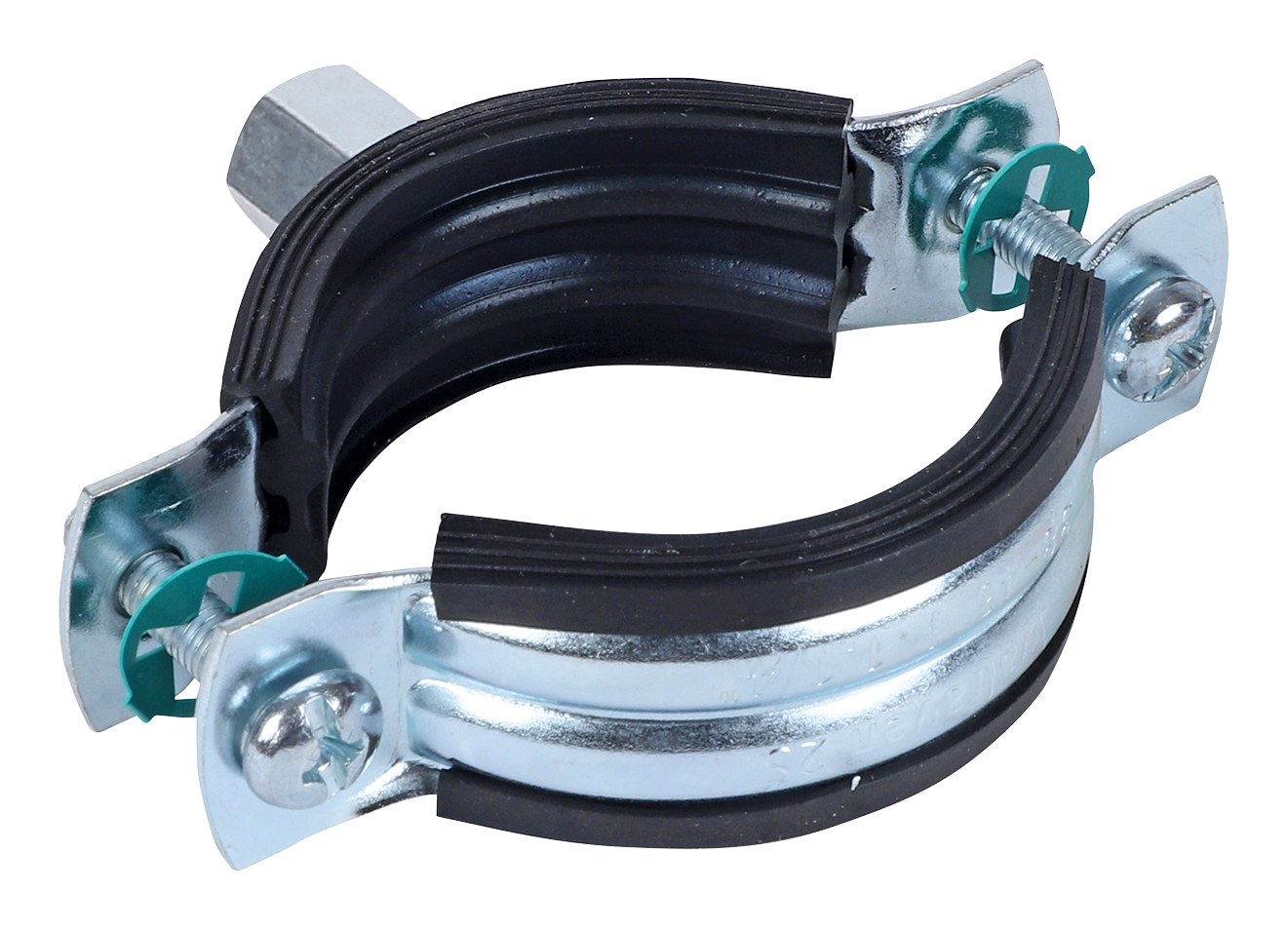

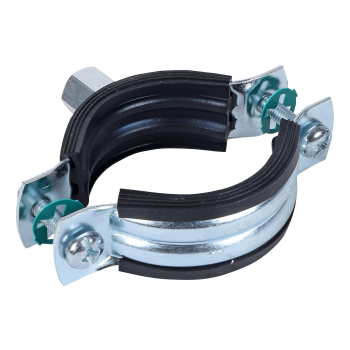

Walraven Obejma 2S z okładziną (M8/10), 10–14 mm
Walraven Obejma 2S z okładziną (M8/10), 10–14 mm to obejma marki Walraven dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Numer katalogowy producenta: 33435014. Zakres średnic rury: 10-14 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 330 N.
Najważniejsze cechy
- szeroki zakres średnic
- okładzina umieszczona w stalowej części nie przesuwa się, dzięki innowacyjnej geometrii obejmy

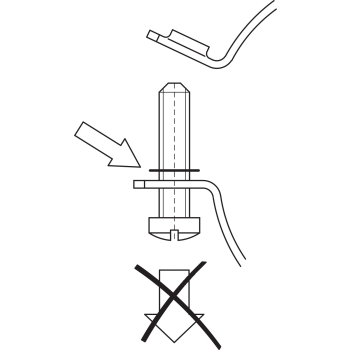

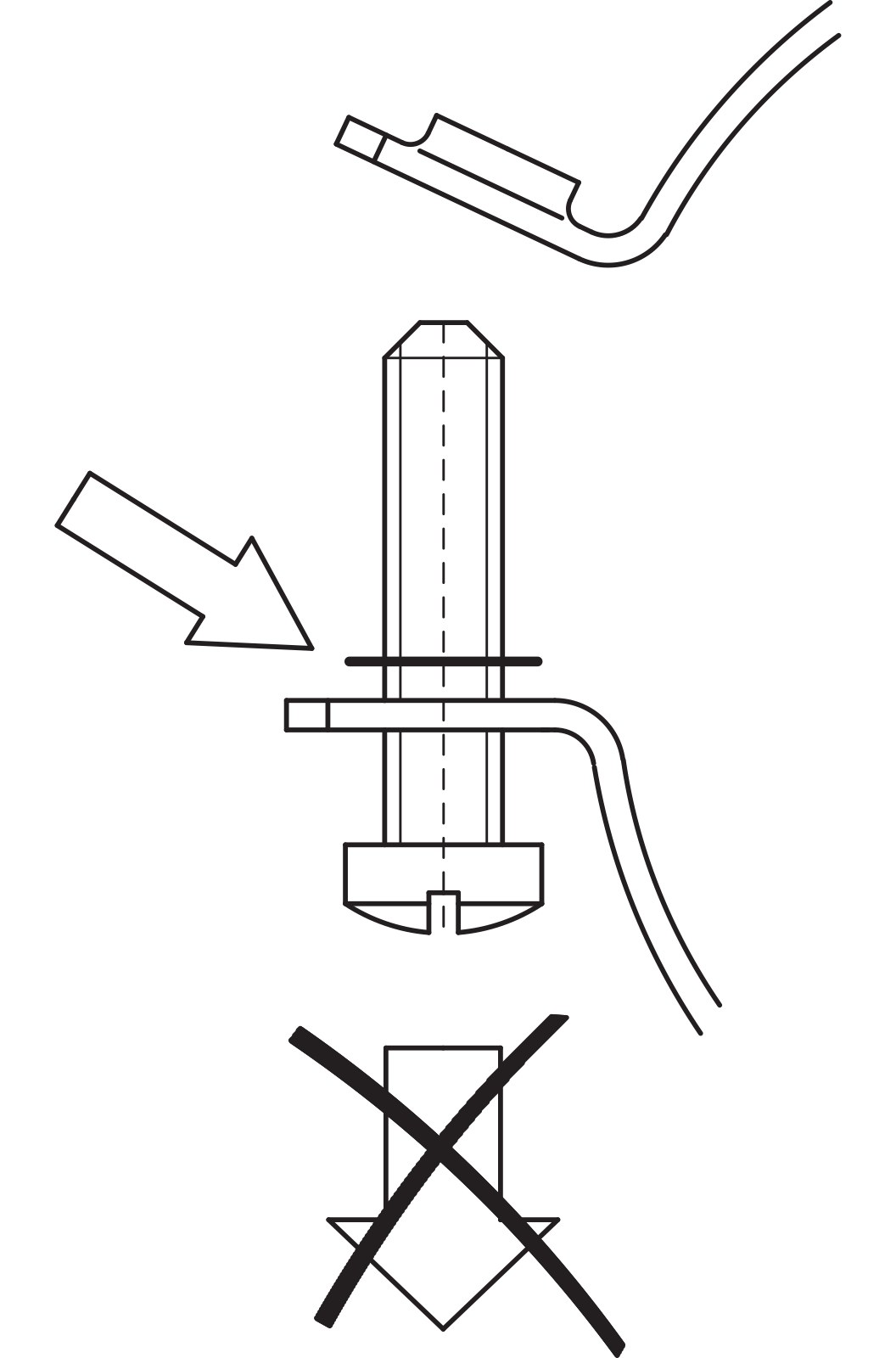

- specjalna podkładka zapobiega wypadaniu śruby z obejmy podczas montażu
- materiał: stal
- ocynk galwaniczny
- zakres temperatur od -30 °C do +120 °C
- izolacja akustyczna zgodnie z normą DIN 4110
- tłumienie dźwięków zgodnie z ISO 3822-1 do 22 dB(A)
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33435014 |
| Producent | Walraven |
| Kod rodziny | A05136 |
| Średnica zewnętrzna rury | 10-14 mm |
| DN | DN 8 |
| Średnica rury CTS 03 (IMP) | ¼″ |
| Gwint łączący | M8/M10 |

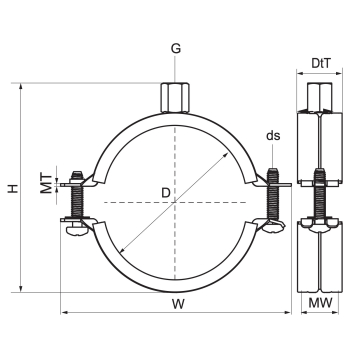

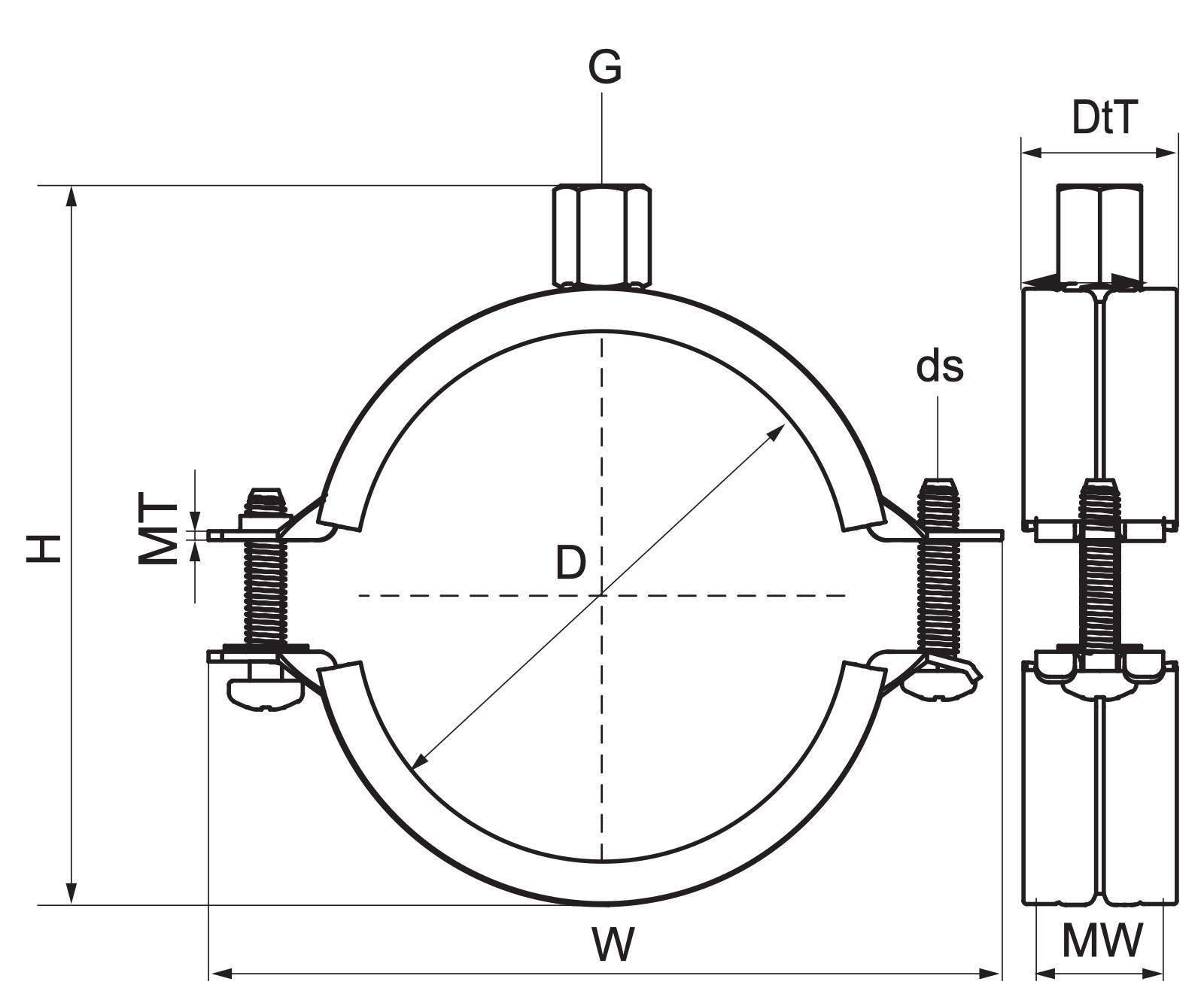

| Całkowita wysokość | 40 mm |
| Całkowita szerokość | 51 mm |
| Całkowita głębokość | 23 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1 mm |
| Rozmiar śruby | M5 |
| Maksymalne dopuszczalne obciążenie Faz | 330 N |
| Aprobaty | CE, ETA, RAL-GZ 655/B, ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 10800 |
Wszystkie rozmiary w serii (27 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 33435014 (ten produkt) | 10-14 | DN 8 | ¼ | M8/M10 |
| 33435019 | 15-19 | DN 10 | ⅜ | M8/M10 |
| 33435024 | 20-24 | DN 15 | ½ | M8/M10 |
| 33435030 | 25-30 | DN 20 | ¾ | M8/M10 |
| 33435037 | 31-37 | DN 25 | 1 | M8/M10 |
| 33435046 | 38-46 | DN 32 | 1¼ | M8/M10 |
| 33435052 | 47-52 | DN 40 | 1½ | M8/M10 |
| 33435061 | 53-61 | DN 50 | 2 | M8/M10 |
| 33435067 | 62-67 | - | - | M8/M10 |
| 33435074 | 68-74 | - | - | M8/M10 |
| 33435081 | 75-81 | DN 65 | 2½ | M8/M10 |
| 33435087 | 82-87 | - | - | M8/M10 |
| 33435095 | 88-95 | DN 80 | 3 | M8/M10 |
| 33435103 | 96-103 | - | - | M8/M10 |
| 33435112 | 104-112 | - | - | M8/M10 |
| 33435118 | 113-118 | DN 100 | 4 | M8/M10 |
| 33435127 | 119-127 | - | - | M8/M10 |
| 33435137 | 128-137 | - | - | M8/M10 |
| 33435144 | 138-144 | DN 125 | 5 | M8/M10 |
| 33435153 | 145-153 | - | - | M8/M10 |
| 33435162 | 154-162 | - | - | M8/M10 |
| 33435172 | 163-172 | DN 150 | 6 | M8/M10 |
| 33435183 | 173-183 | - | - | M8/M10 |
| 33435194 | 184-194 | - | - | M8/M10 |
| 33435205 | 195-205 | - | - | M8/M10 |
| 33435216 | 206-216 | - | - | M8/M10 |
| 33435225 | 217-225 | DN 200 | 8 | M8/M10 |
Zastosowanie
Walraven Obejma 2S z okładziną (M8/10), 10–14 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma 2S z okładziną (M8/10), 10–14 mm?
Ten numer katalogowy (33435014) obejmuje rury o średnicy zewnętrznej 10-14 mm (DN 8). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M5. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: CE, ETA, RAL-GZ 655/B, ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 10800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu Karta produktów certyfikowanych RAL
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
