Walraven Obejma dwuśrubowa EPDM STN (M8/10), 15–18 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 31179018
Kod producenta: 31179018
Średnica rury: 15-18 mm
DN: DN 10
Gwint: M8/M10
Okładzina: EPDM
Wykończenie: stal nierdzewna
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

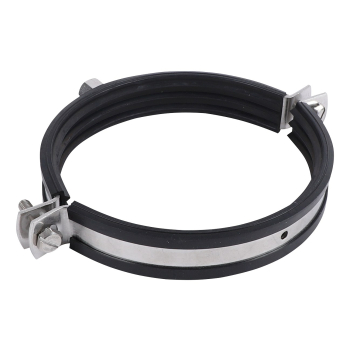

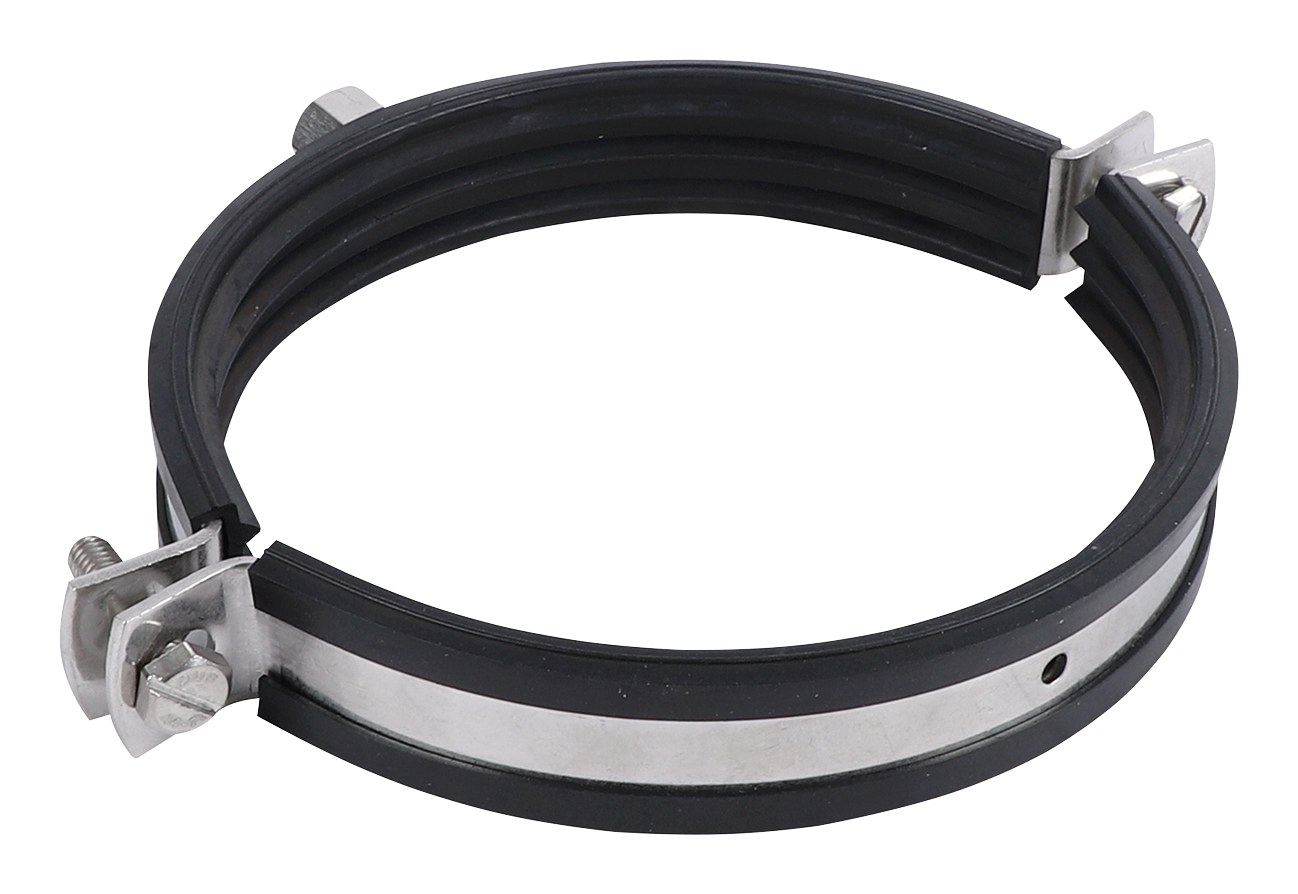

Walraven Obejma dwuśrubowa EPDM STN (M8/10), 15–18 mm
Walraven Obejma dwuśrubowa EPDM STN (M8/10), 15–18 mm to obejma marki Walraven do rur ze stali nierdzewnej i tworzyw sztucznych. Numer katalogowy producenta: 31179018. Zakres średnic rury: 15-18 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 900 N.
Najważniejsze cechy
- obejma z dwiema śrubami
- do instalacji w atmosferze korozyjnej
- kolory odpuszczania wokół spoiny wypolerowane w celu poprawy odporności na korozję
- śruby zabezpieczone podkładką zapobiegającą wypadaniu
- materiał: stal nierdzewna 1.4401 (AISI 316)
- Wykładzina izolująca hałas, guma EPDM, czarna

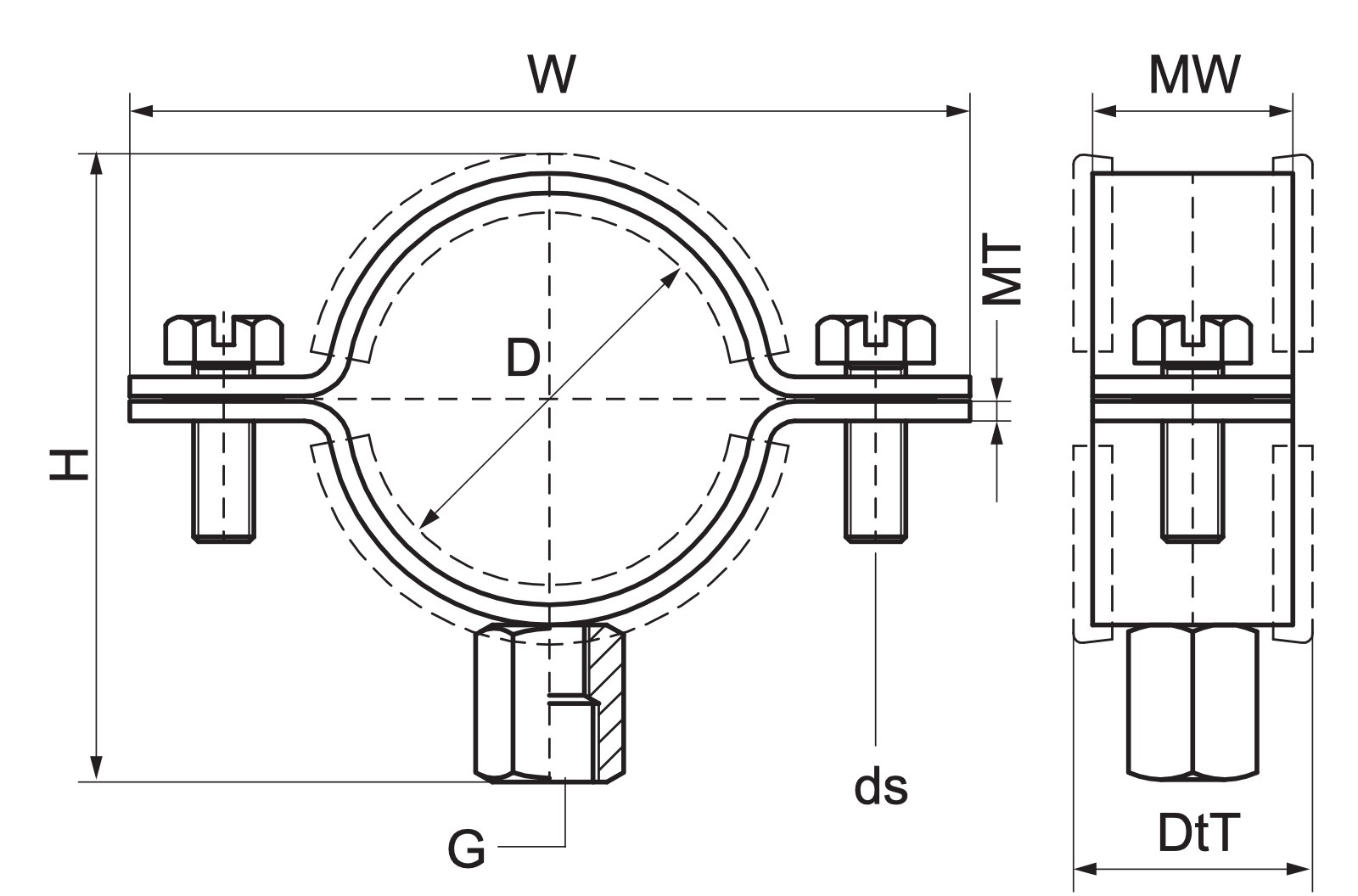

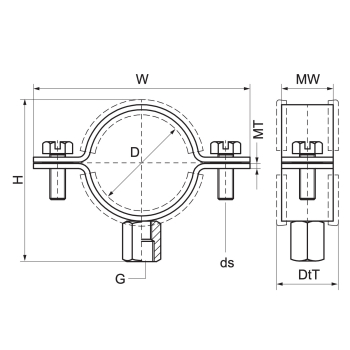

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 31179018 |
| Producent | Walraven |
| Kod rodziny | M0510 |
| Średnica zewnętrzna rury | 15-18 mm |
| DN | DN 10 |
| Średnica rury CTS 03 (IMP) | ⅜″ |
| Gwint łączący | M8/M10 |
| Całkowita wysokość | 48 mm |
| Całkowita szerokość | 67 mm |
| Całkowita głębokość | 23 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 2 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 900 N |
| Aprobaty | ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 10800 |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 31179018 (ten produkt) | 15-18 | DN 10 | ⅜ | M8/M10 |
| 31179022 | 20-24 | DN 15 | ½ | M8/M10 |
| 31179028 | 26-30 | DN 20 | ¾ | M8/M10 |
| 31179040 | 38-42 | DN 32 | 1¼ | M8/M10 |
Zastosowanie
Walraven Obejma dwuśrubowa EPDM STN (M8/10), 15–18 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur ze stali nierdzewnej i tworzyw sztucznych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma dwuśrubowa EPDM STN (M8/10), 15–18 mm?
Ten numer katalogowy (31179018) obejmuje rury o średnicy zewnętrznej 15-18 mm (DN 10). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 10800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
