Walraven Obejma wentylacyjne EPDM (M8/10), 80 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 4103080
Kod producenta: 4103080
Średnica rury: 80 mm
Gwint: M8/M10
Okładzina: EPDM
Wykończenie: ocynk galwaniczny
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

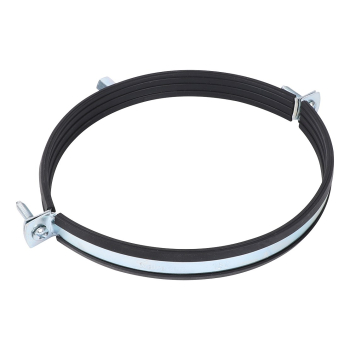

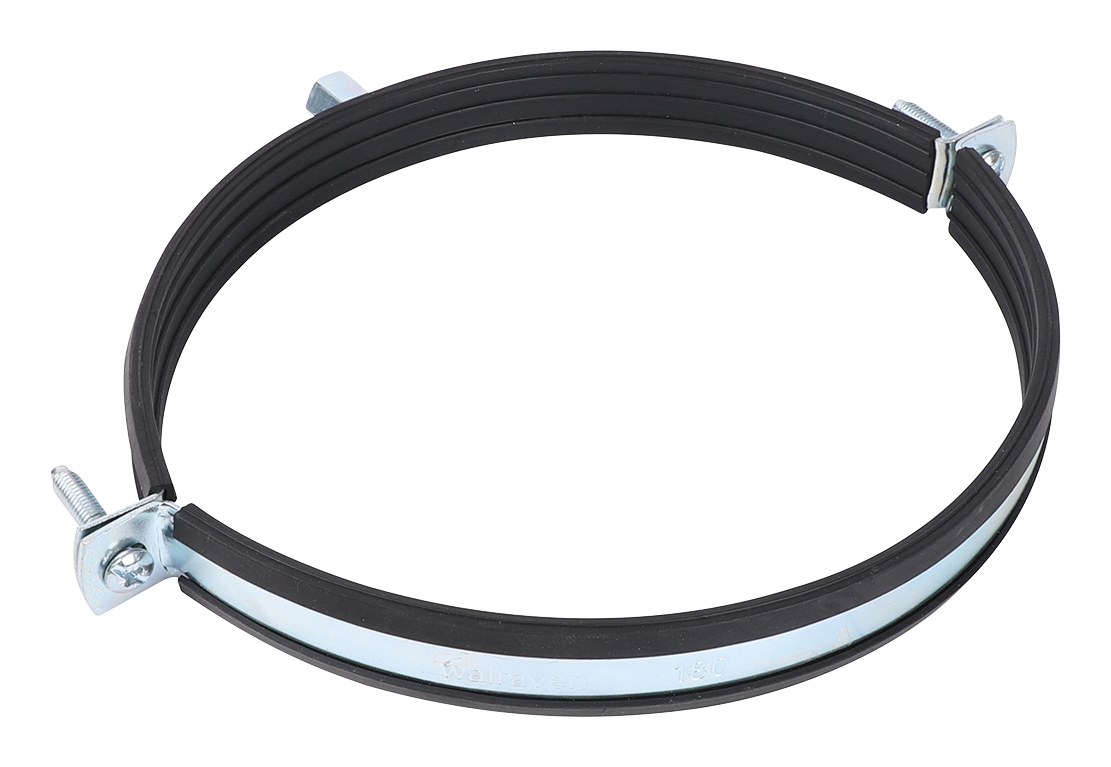

Walraven Obejma wentylacyjne EPDM (M8/10), 80 mm
Walraven Obejma wentylacyjne EPDM (M8/10), 80 mm to obejma marki Walraven do spiralnych kanałów wentylacyjnych. Numer katalogowy producenta: 4103080. Zakres średnic rury: 80 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 500 N.
Najważniejsze cechy
- obejma z dwiema śrubami
- z szybkim zamknięciem
- materiał: stal
- ocynk galwaniczny
- izolacja akustyczna zgodnie z normą DIN 4112
- okładzina izolująca dźwięk odporna na starzenie: EPDM w kolorze czarnym

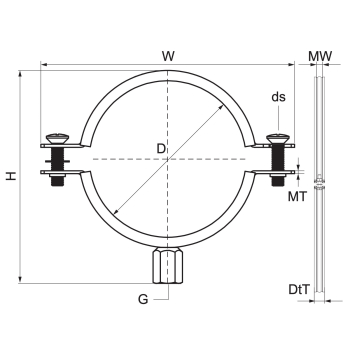

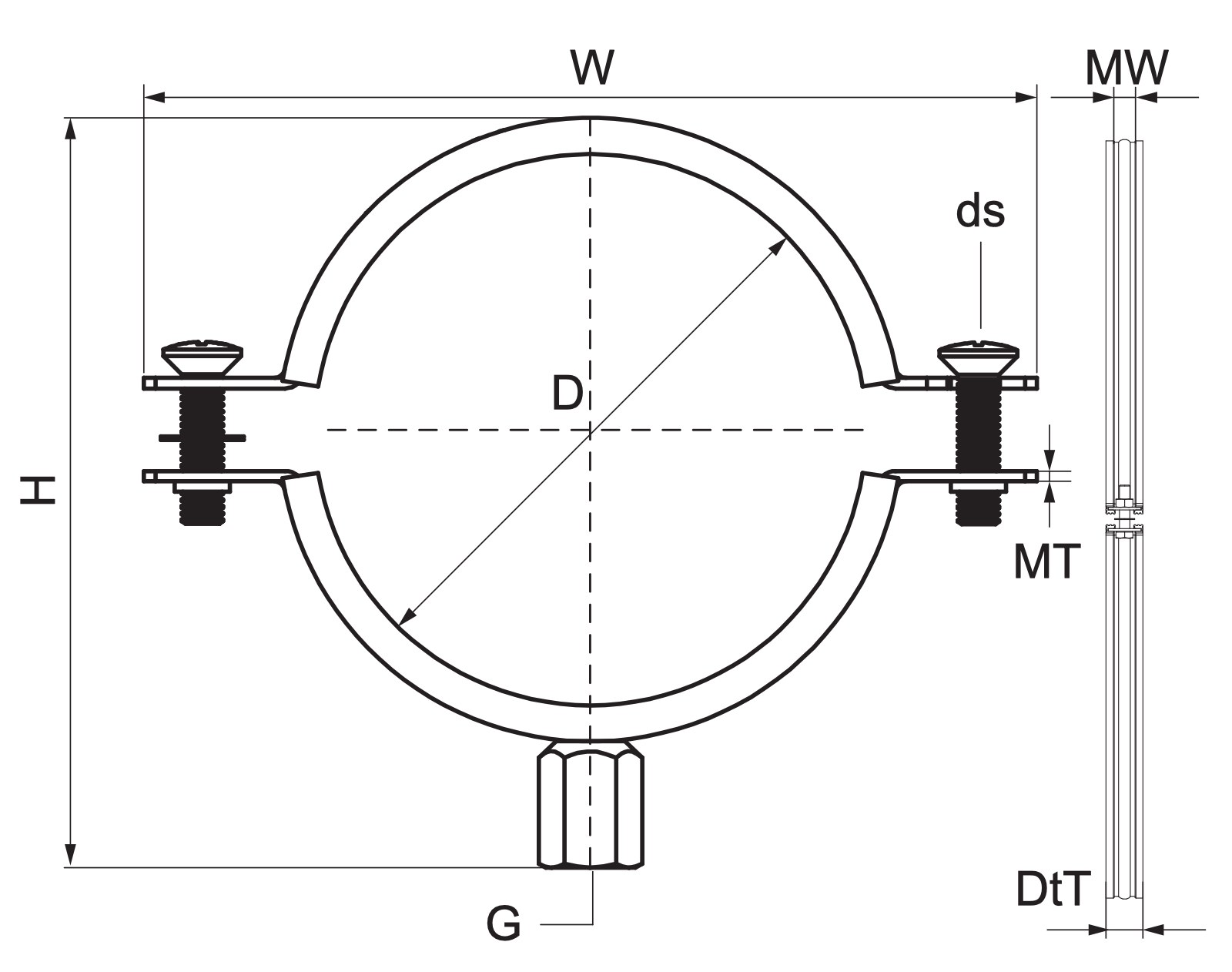

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 4103080 |
| Producent | Walraven |
| Kod rodziny | F0506 |
| Średnica zewnętrzna rury | 80 mm |
| Gwint łączący | M8/M10 |
| Całkowita wysokość | 109 mm |
| Całkowita szerokość | 126 mm |
| Całkowita głębokość | 23 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1,5 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 500 N |
| Aprobaty | ITB (KOT) |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 40 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1920 |
Wszystkie rozmiary w serii (20 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | Gwint łączący | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 4103080 (ten produkt) | 80 | M8/M10 | 109 | 126 |
| 4103100 | 100 | M8/M10 | 129 | 147 |
| 4103125 | 125 | M8/M10 | 154 | 129 |
| 4103140 | 140 | M8/M10 | 169 | 144 |
| 4103150 | 150 | M8/M10 | 179 | 154 |
| 4103160 | 160 | M8/M10 | 189 | 164 |
| 4103180 | 180 | M8/M10 | 209 | 184 |
| 4103200 | 200 | M8/M10 | 229 | 204 |
| 4103225 | 225 | M8/M10 | 253 | 228 |
| 4103250 | 250 | M8/M10 | 279 | 254 |
| 4103280 | 280 | M8/M10 | 309 | 285 |
| 4103300 | 300 | M8/M10 | 329 | 305 |
| 4103315 | 315 | M8/M10 | 344 | 320 |
| 4103355 | 355 | M8/M10 | 384 | 360 |
| 4103400 | 400 | M8/M10 | 429 | 405 |
| 4103450 | 450 | M8/M10 | 483 | 455 |
| 4103500 | 500 | M8/M10 | 532 | 505 |
| 4103560 | 560 | M8/M10 | 591 | 565 |
| 4103600 | 600 | M8/M10 | 631 | 605 |
| 4103630 | 630 | M8/M10 | 664 | 636 |
Zastosowanie
Walraven Obejma wentylacyjne EPDM (M8/10), 80 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do spiralnych kanałów wentylacyjnych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 40 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma wentylacyjne EPDM (M8/10), 80 mm?
Ten numer katalogowy (4103080) obejmuje rury o średnicy zewnętrznej 80 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT). Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 40 szt.; pełna paleta (eur) — 1920 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
