Walraven Obejma 2S bez okładziny Set (M8/10), 15–19 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33215019
Kod producenta: 33215019
Średnica rury: 15-19 mm
Gwint: M8
Okładzina: bez okładziny
Wykończenie: ocynk galwaniczny
Seria: 2S
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

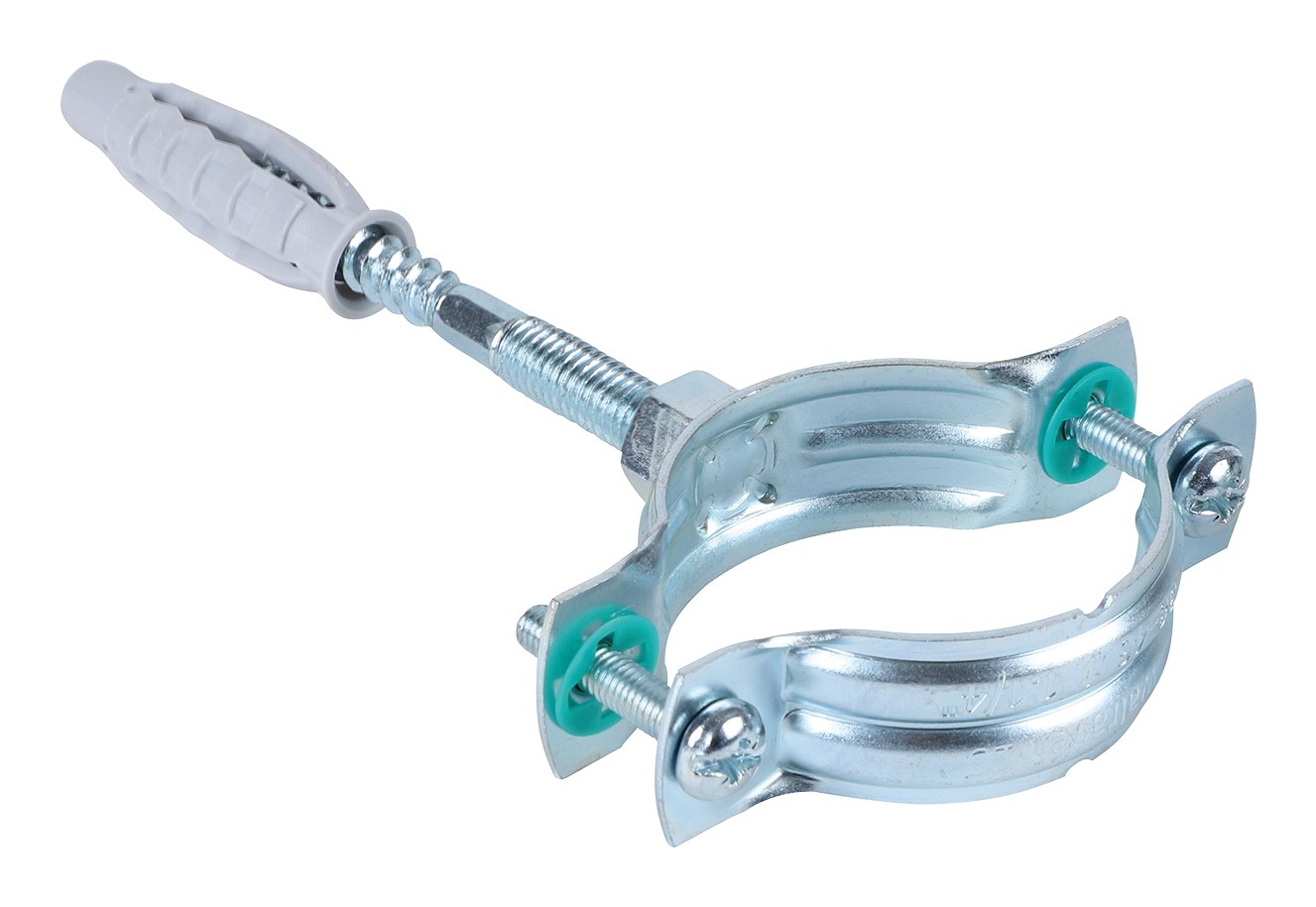

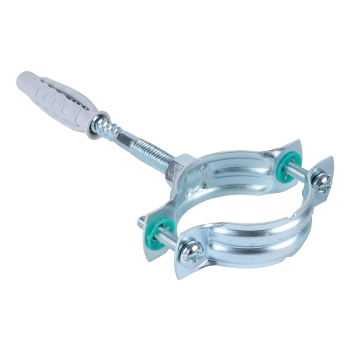

Walraven Obejma 2S bez okładziny Set (M8/10), 15–19 mm
Walraven Obejma 2S bez okładziny Set (M8/10), 15–19 mm to obejma marki Walraven. Numer katalogowy producenta: 33215019. Zakres średnic rury: 15-19 mm. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 700 N.
Najważniejsze cechy
- prosty montaż: wystarczy umieścić śrubę w otworze i dokręcić
- obejma z dwiema śrubami
- szeroki zakres średnic
- specjalna podkładka zapobiega wypadaniu śruby z obejmy podczas montażu
- materiał: obejma i śruba dwugwintowa wykonane ze stali; dybel wykonany z PA (poliamid)
- ocynk galwaniczny
- ≤DN80 Śruba z podwójnym gwintem M8x80; zaślepka ø10x50
- >DN80 Śruba z podwójnym gwintem M10x80; zaślepka ø12x60

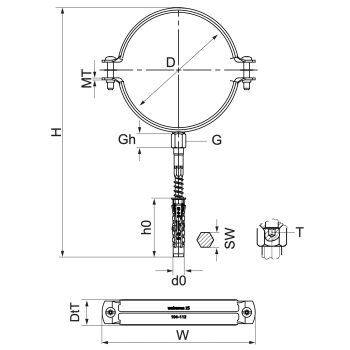

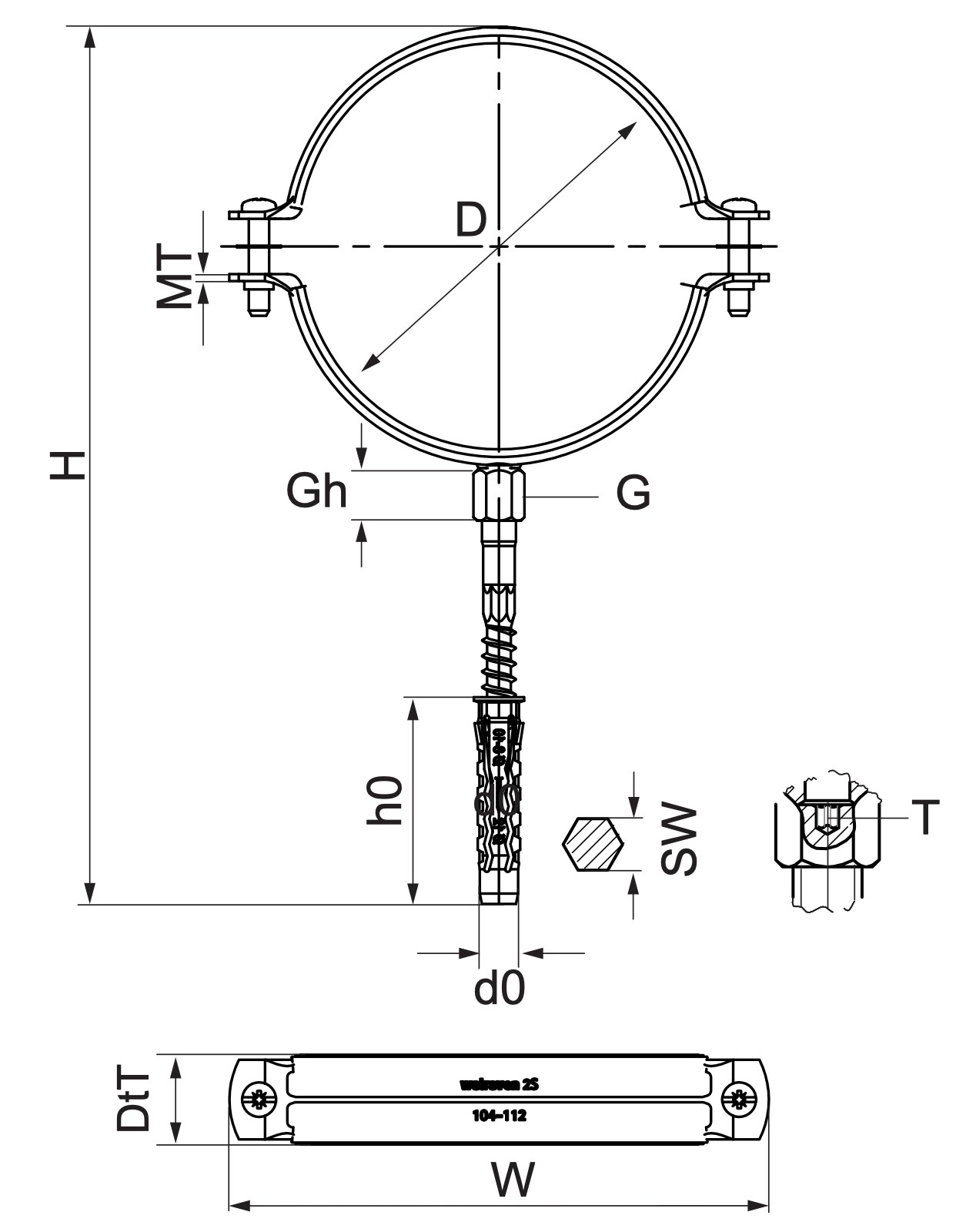

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33215019 |
| Producent | Walraven |
| Kod rodziny | B0533 |
| Średnica zewnętrzna rury | 15-19 mm |
| Gwint łączący | M8 |
| Głębokość wierconego otworu | 50 mm |
| Średnica otworu | 10 mm |
| Rozmiar łba śruby szęściokątnej | 6 |
| Rozmiar łba śruby Torx | 25 |
| Grubość materiału | 1 mm |
| Całkowita wysokość | 134 mm |
| Całkowita szerokość | 51 mm |
| Całkowita głębokość | 20 mm |
| Maksymalne dopuszczalne obciążenie Faz | 700 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 6300 |
Wszystkie rozmiary w serii (11 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | Gwint łączący | Głębokość wierconego otworu (mm) | Średnica otworu (mm) |
|---|---|---|---|---|
| 33215019 (ten produkt) | 15-19 | M8 | 50 | 10 |
| 33215024 | 20-24 | M8 | 50 | 10 |
| 33215030 | 25-30 | M8 | 50 | 10 |
| 33215037 | 31-37 | M8 | 50 | 10 |
| 33215046 | 38-46 | M8 | 50 | 10 |
| 33215052 | 47-52 | M8 | 50 | 10 |
| 33215067 | 62-67 | M8 | 50 | 10 |
| 33215081 | 75-81 | M8/M10 | 50 | 10 |
| 33215095 | 88-95 | M8/M10 | 50 | 10 |
| 33215112 | 104-112 | M8/M10 | 60 | 12 |
| 33215118 | 113-118 | M8/M10 | 60 | 12 |
Zastosowanie
Walraven Obejma 2S bez okładziny Set (M8/10), 15–19 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma 2S bez okładziny Set (M8/10), 15–19 mm?
Ten numer katalogowy (33215019) obejmuje rury o średnicy zewnętrznej 15-19 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 6300 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
