Walraven dB-FiX 200 Punkt stały zestaw, 86–92 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 2622080
Kod producenta: 2622080
Średnica rury: 86-92 mm
Gwint: M12
Okładzina: EPDM
Wykończenie: ocynk galwaniczny
Seria: dB-FiX 200
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

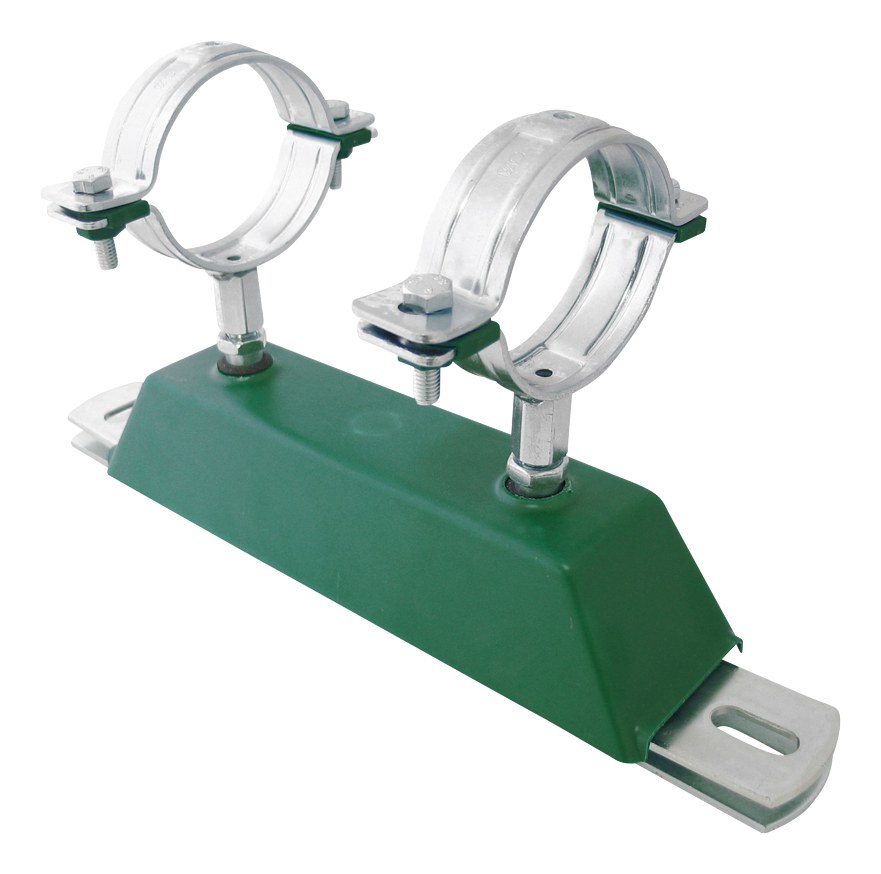

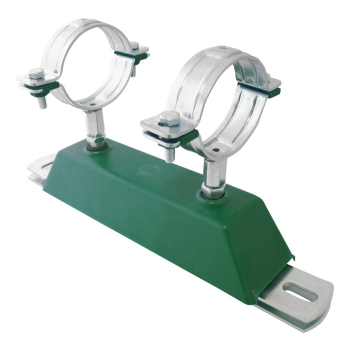

Walraven dB-FiX 200 Punkt stały zestaw, 86–92 mm
Walraven dB-FiX 200 Punkt stały zestaw, 86–92 mm to punkt stały marki Walraven do konstruowania punktów stałych lub mocowania antywibracyjnego urządzeń. Numer katalogowy producenta: 2622080. Zakres średnic rury: 86-92 mm. Gwint łączący: M12. Maksymalne dopuszczalne obciążenie: 7000 N.
Najważniejsze cechy
- bardzo stabilne
- materiał: stal
- ocynk galwaniczny
- izolacja dźwiękowa przez odpowiednio ukształtowane EPDM
- izolacja akustyczna zgodnie z normą DIN 4109
- składa się z: 1 zespołu punktu mocowania Walraven dB-FiX® 200 (nr części 6693020), 2 wytrzymałych Obejmy HD500

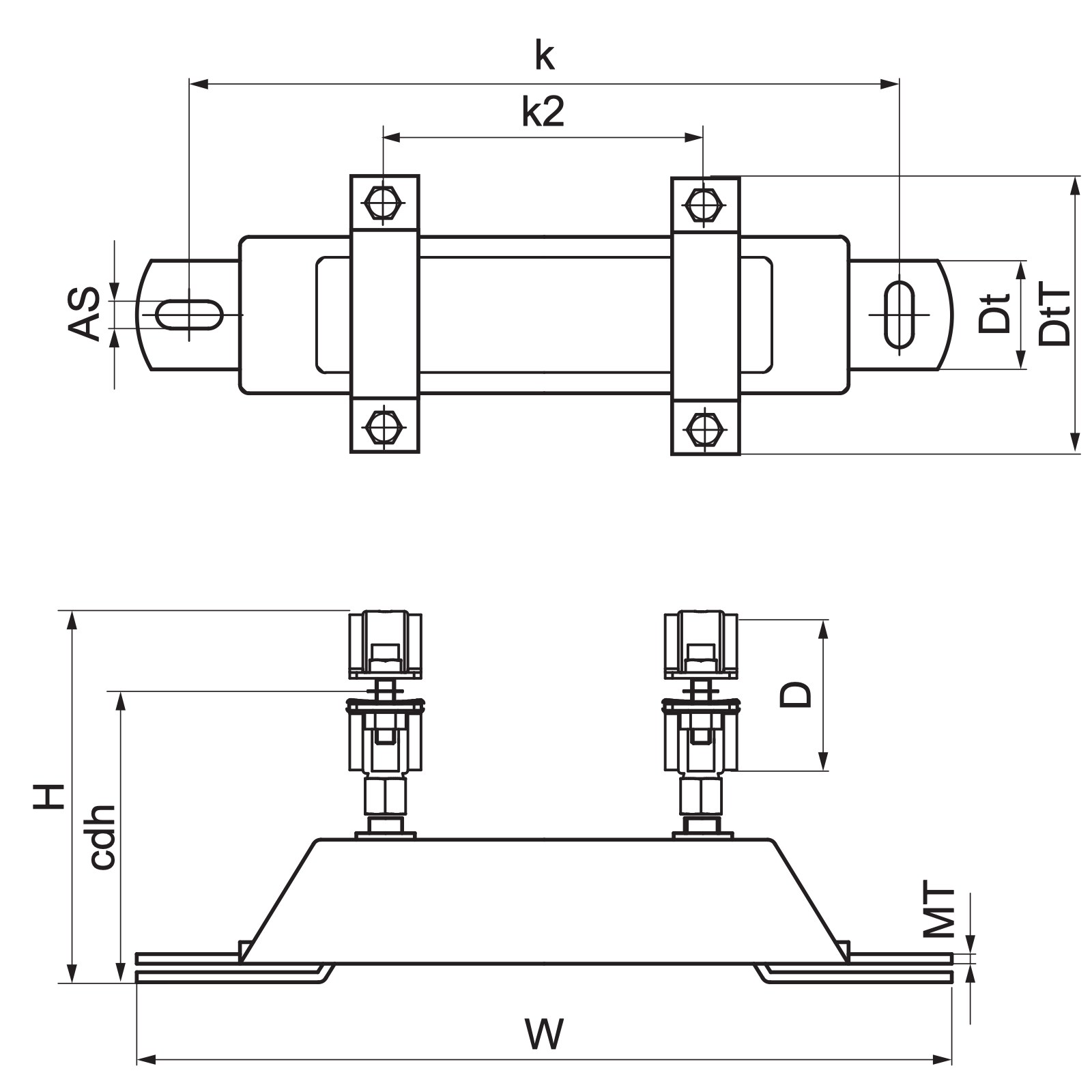

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 2622080 |
| Producent | Walraven |
| Kod rodziny | E0535 |
| Średnica zewnętrzna rury | 86-92 mm |
| Całkowita wysokość | 208 mm |
| Całkowita szerokość | 375 mm |
| Całkowita głębokość | 152 mm |
| Obejmy Środek Odległość Wysokość | 164 mm |
| Głębokość | 50 mm |
| Gniazdo kotwienia | 30x12.5 mm |
| Odległość od osi do osi | 325 mm |
| Odległość od osi do osi 2 | 145,5 mm |
| Grubość materiału | 4 mm |
| Rozmiar gwintu | M12 |
| Maksymalne dopuszczalne obciążenie Faz | 7000 N |
| Maksymalne dopuszczalne obciążenie Fay | 6600 N |
| Opakowanie 1 Kształt | Luzem |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Brak dostępnego typu opakowania |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | Całkowita wysokość (mm) | Całkowita szerokość (mm) | Całkowita głębokość (mm) |
|---|---|---|---|---|
| 2622080 (ten produkt) | 86-92 | 208 | 375 | 152 |
| 2622100 | 108-116 | 239 | 375 | 175 |
Zastosowanie
Walraven dB-FiX 200 Punkt stały zestaw, 86–92 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do konstruowania punktów stałych lub mocowania antywibracyjnego urządzeń. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Luzem po 1 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven dB-FiX 200 Punkt stały zestaw, 86–92 mm?
Ten numer katalogowy (2622080) obejmuje rury o średnicy zewnętrznej 86-92 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M12. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (luzem) zawiera 1 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
