Walraven Maxx Zaczep do dźwigaru, 117 mm 100x100, 100x120
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6589110
Kod producenta: 6589110
Gwint: M12
Wykończenie: ocynk ogniowy
Seria: Maxx
Pasuje do szyny: 100x100, 100x120
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)
Walraven Maxx Zaczep do dźwigaru, 117 mm 100x100, 100x120

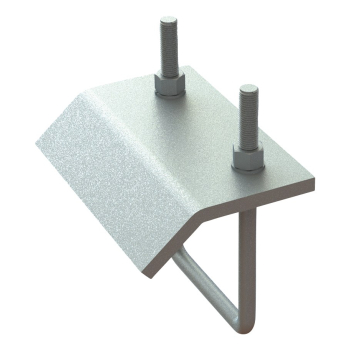

Walraven Maxx Zaczep do dźwigaru, 117 mm 100x100, 100x120 to zaczep do dźwigara marki Walraven do mocowania profili do kształtowników. Numer katalogowy producenta: 6589110. Gwint łączący: M12. Maksymalne dopuszczalne obciążenie: 12400 N.
Najważniejsze cechy
- do solidnych mocowań na konstrukcjach stalowych bez wiercenia i spawania
- dla uzyskania stabilnego mocowania należy użyć 2 produktów
- materiał: stal S235JR
- ocynkowane ogniowo

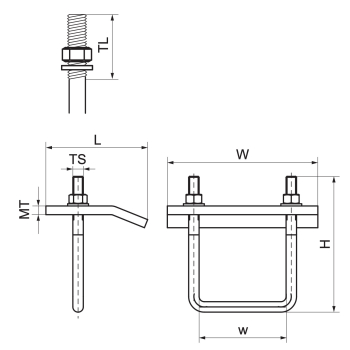

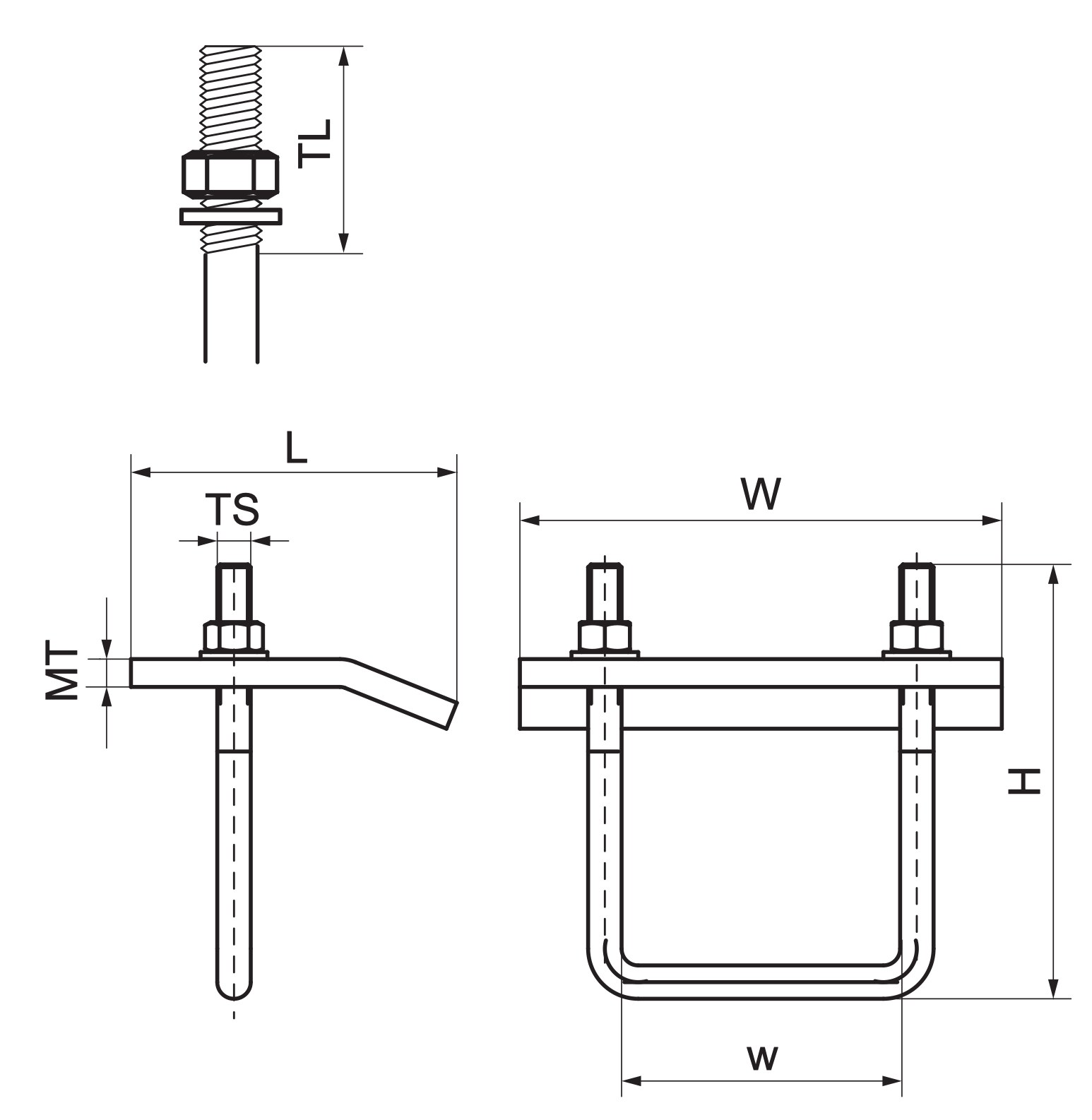

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6589110 |
| Producent | Walraven |
| Kod rodziny | H20546 |
| Dla rodzaju szyny | 100x100, 100x120 |
| Zakres Obejmy | 10-25 mm |
| Całkowita wysokość | 190 mm |
| Całkowita szerokość | 173 mm |
| Całkowita długość | 117 mm |
| Rozmiar gwintu | M12 |
| Długość gwintu | 70 mm |
| Szerokość | 101 mm |
| Grubość materiału | 10 mm |
| Maksymalne dopuszczalne obciążenie Faz | 12400 N |
| Moment obrotowy dla instalacji | 40 Nm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 240 |
Wszystkie rozmiary w serii (3 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Zakres Obejmy (mm) | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6589109 | 80x80 | 10-25 | 162 | 135 |
| 6589110 (ten produkt) | 100x100, 100x120 | 10-25 | 190 | 173 |
| 6589115 | 100x150 | 10-25 | 220 | 173 |
Zastosowanie

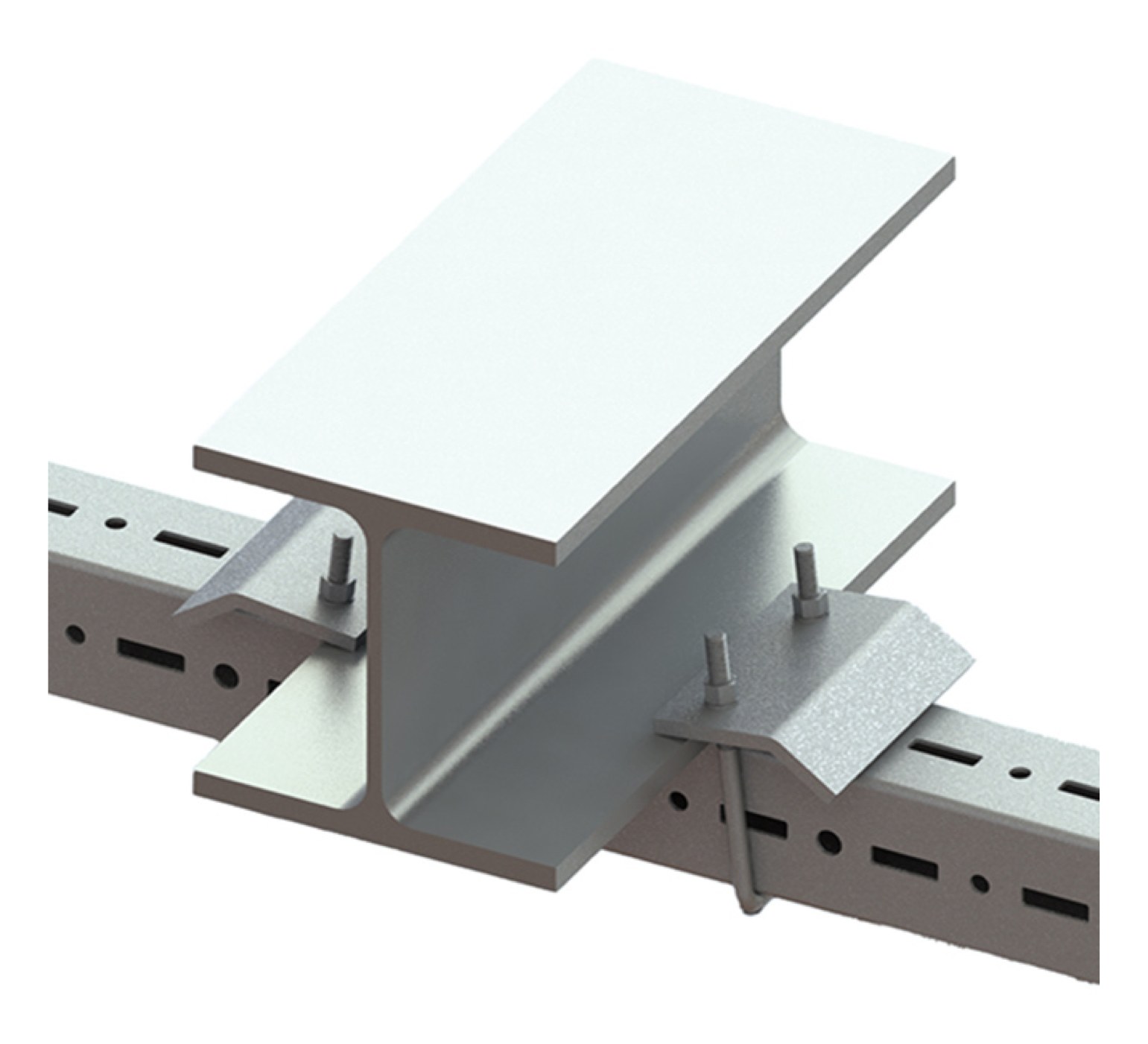

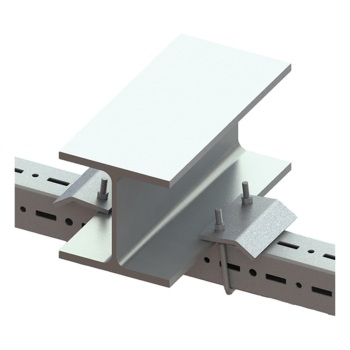

Walraven Maxx Zaczep do dźwigaru, 117 mm 100x100, 100x120 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do mocowania profili do kształtowników. Produkt należy do kategorii Mocowania do dźwigarów w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M12. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 240 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe mocowania do dźwigarów znajdziesz w kategorii Mocowania do dźwigarów, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
