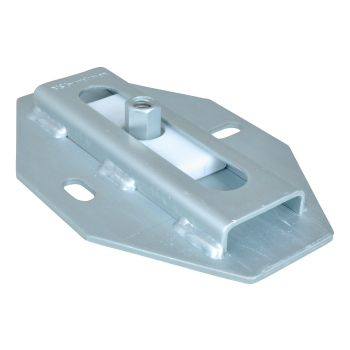

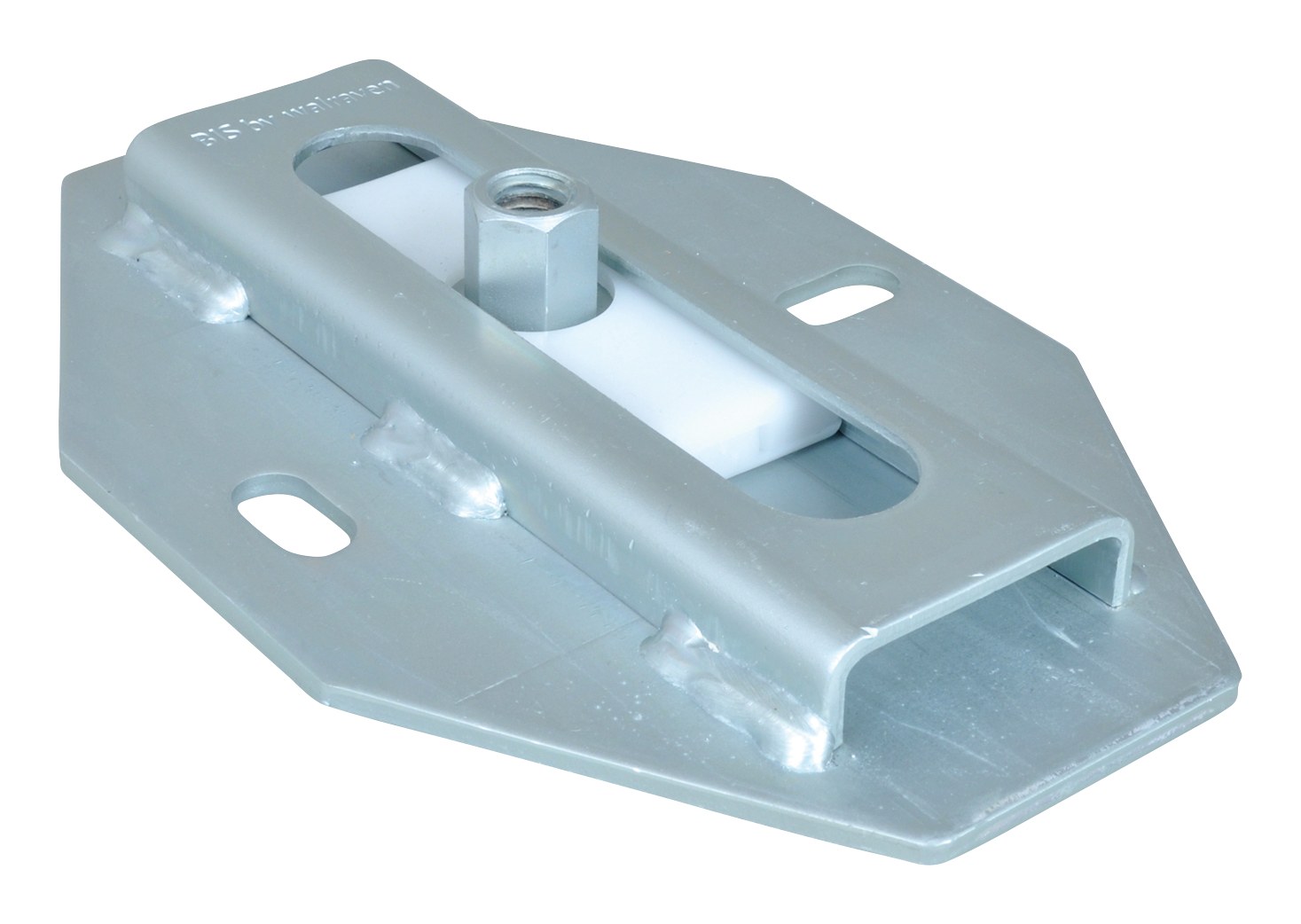

Walraven Uchwyt ślizgowy BUP, M16
Walraven Uchwyt ślizgowy BUP, M16 to uchwyt ślizgowy marki Walraven do mocowań umożliwiających pracę osiową rur. Numer katalogowy producenta: 6668316. Gwint łączący: M16. Maksymalne dopuszczalne obciążenie: 4800 N.
Najważniejsze cechy
- pojedynczy wspornik do kompensacji rozszerzalności cieplnej lub kurczenia się rury
- zwarta konstrukcja zabezpieczona przed wypadnięciem elementów przesuwnych
- mocowany do podłoża lub szyn montażowych
- odpowiednie do powieszenia oraz stawiania instalacji
- mała wysokość elementu umożliwia jego montaż w miejscach o małej przestrzeni
- wiele możliwości połączeń, mogą być użyte ze wszystkimi rodzajami obejm do rur
- materiał: części metalowe wykonane ze stali; części plastikowe wykonane z PA (poliamid)
- współczynnik tarcia μ = 0.18;
- produkt jest elementem systemu Walraven UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- odporność temperaturowa do +120 °C
- testowane pod względem bezpieczeństwa pożarowego zgodne z EN 1363-1
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6668316 |
| Producent | Walraven |
| Kod rodziny | E1035 |
| Gwint łączący | M16 |

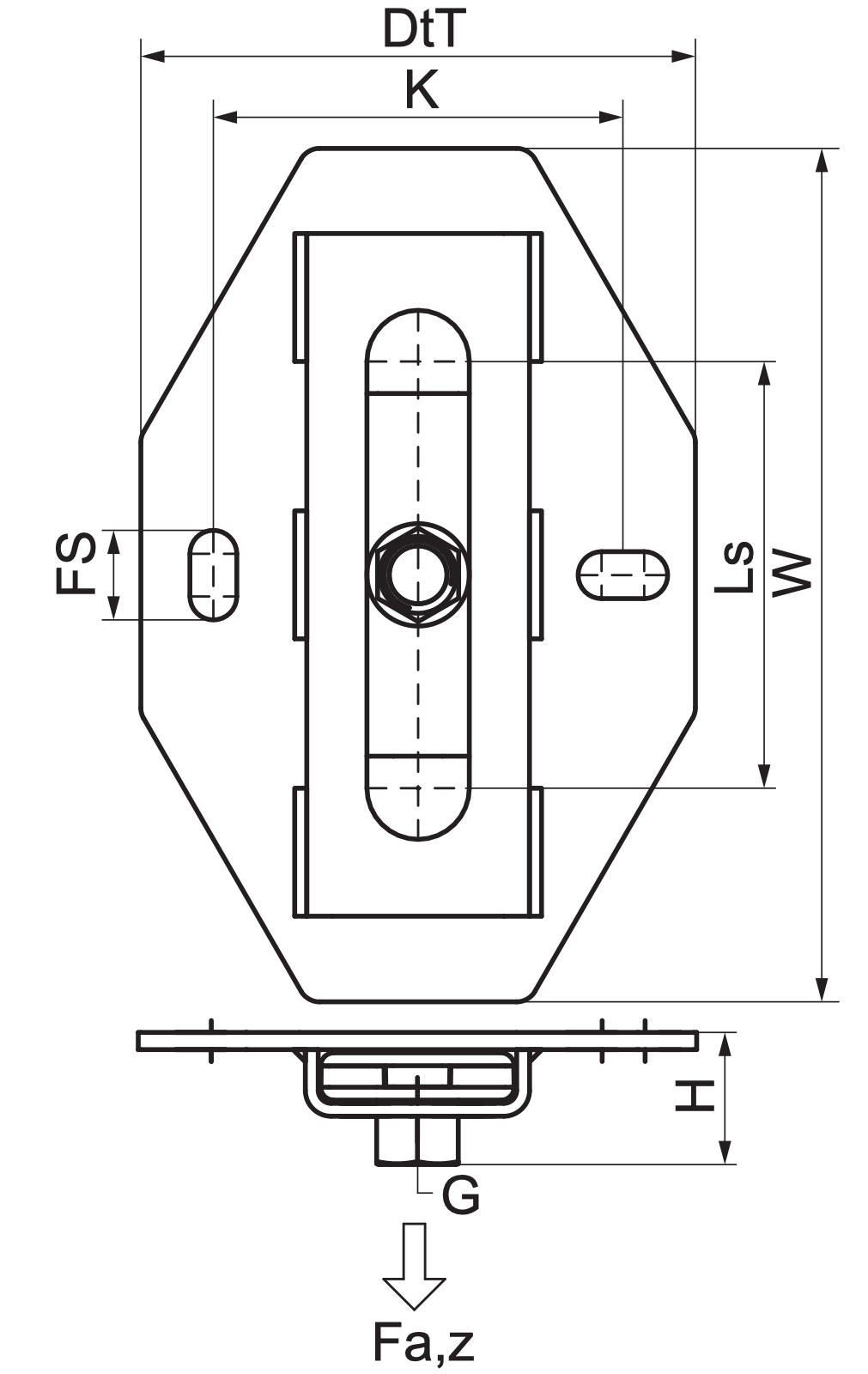

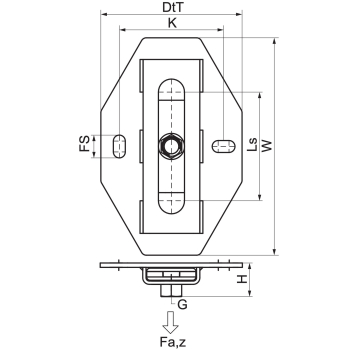

| Gniazdo mocujące | 21x11 mm |
| Odległość od osi do osi | 96 mm |
| Odległość ślizgu | 100 mm |
| Całkowita wysokość | 31 mm |
| Całkowita szerokość | 200 mm |
| Całkowita głębokość | 130 mm |
| Maksymalne dopuszczalne obciążenie Faz | 4800 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 630 |
Wszystkie rozmiary w serii (3 numerów katalogowych)
| Nr kat. | Gwint łączący | Gniazdo mocujące (mm) | Odległość od osi do osi (mm) | Odległość ślizgu (mm) |
|---|---|---|---|---|
| 6668310 | M8/M10 | 21x11 | 96 | 100 |
| 6668312 | M10/M12 | 21x11 | 96 | 100 |
| 6668316 (ten produkt) | M16 | 21x11 | 96 | 100 |
Zastosowanie
Walraven Uchwyt ślizgowy BUP, M16 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do mocowań umożliwiających pracę osiową rur. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M16. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 630 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
