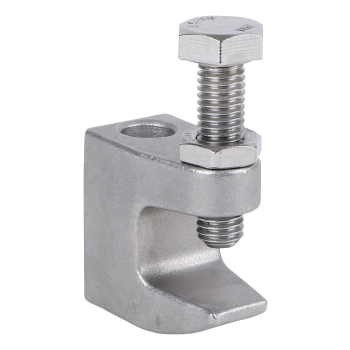

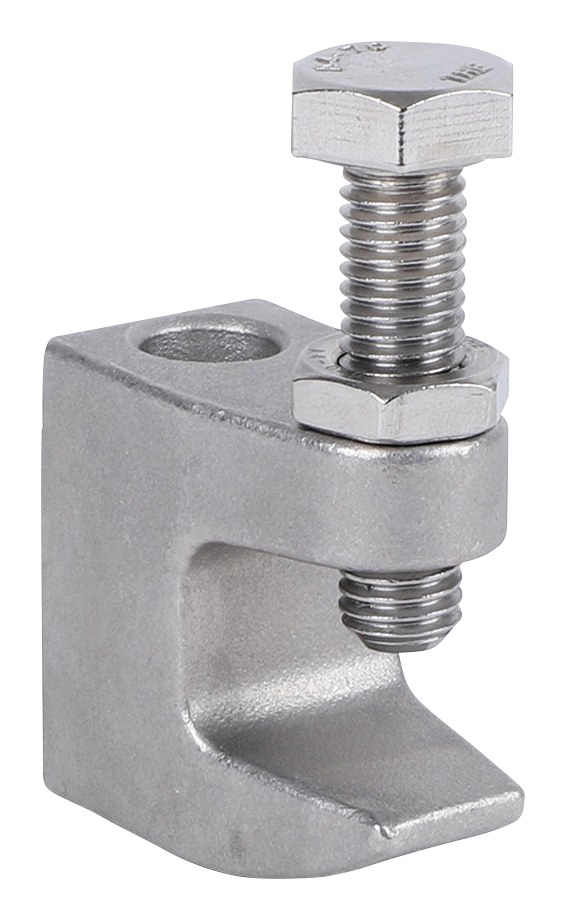

Walraven Klamra do dźwigaru model C STN, 11 mm
Walraven Klamra do dźwigaru model C STN, 11 mm to klamra marki Walraven Obejmy do mocowania na kołnierzu belki. Numer katalogowy producenta: 6007410. Maksymalne dopuszczalne obciążenie: 1800 N.
Najważniejsze cechy
- do solidnych mocowań na konstrukcjach stalowych bez wiercenia i spawania
- Śruba ustalająca DIN 933 M10x40 z łbem walcowym (CP) i nakrętką sześciokątną DIN 439
- śruba ustalająca z końcówką w kształcie miseczki, aby zapobiec bocznemu ześlizgiwaniu się z belki dwuteowej
- materiał: stal nierdzewna A4 (1.4401 /AISI 316)

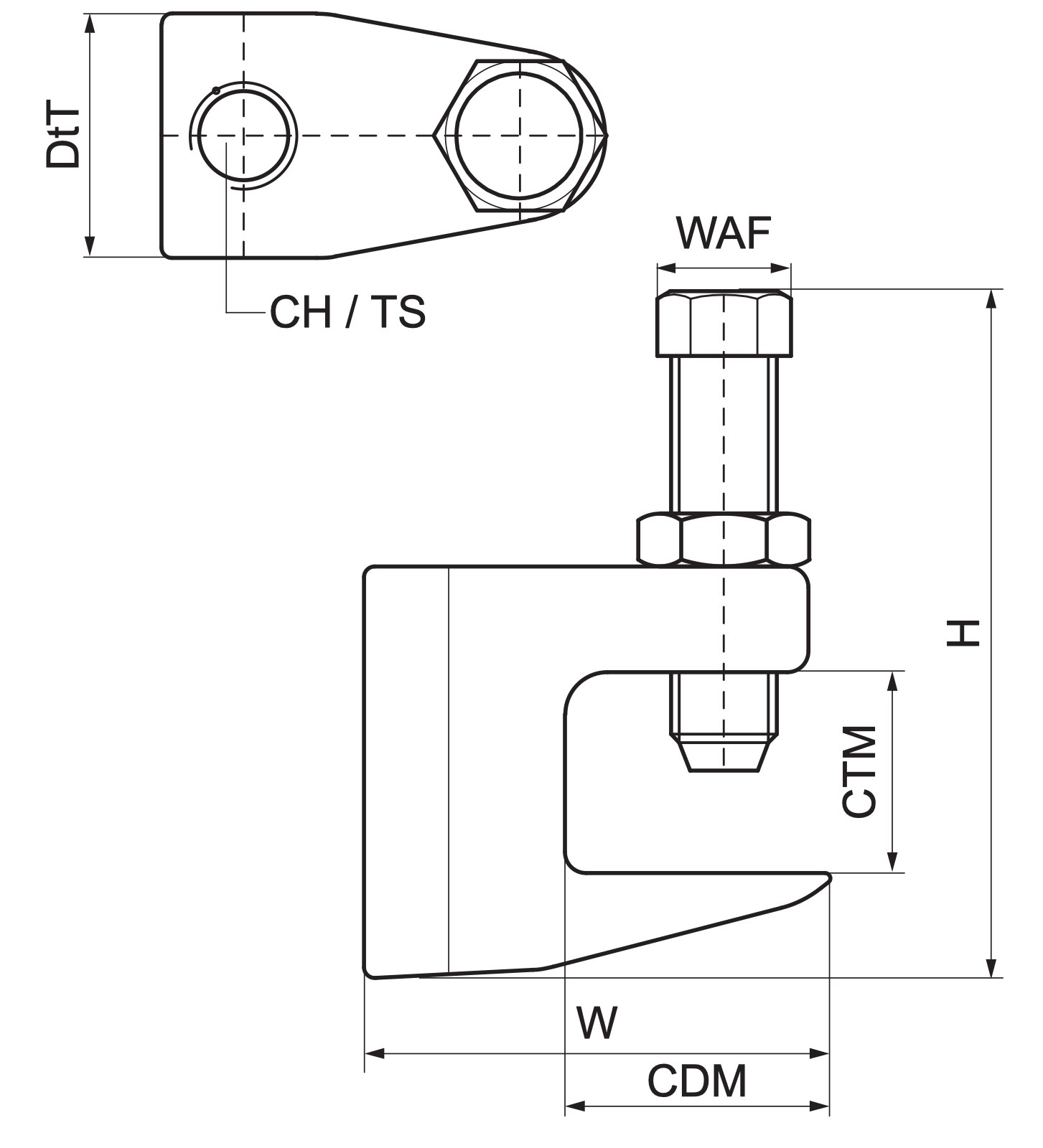

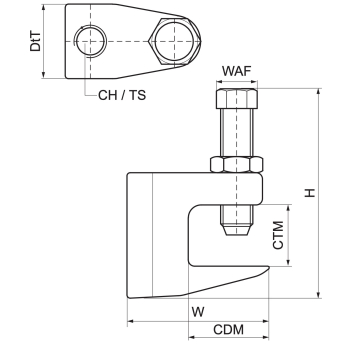

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6007410 |
| Producent | Walraven |
| Kod rodziny | M6405 |
| Maksymalna grubość Obejmy | 16 mm |
| Maksymalna głębokość zacisku | 21,5 mm |
| Całkowita wysokość | 45 mm |
| Całkowita szerokość | 42 mm |
| Całkowita głębokość | 22 mm |
| Otwór przyłączeniowy | 11 mm |
| Szerokość łba śruby | 17 mm |
| Maksymalne dopuszczalne obciążenie Faz | 1800 N |
| Aprobaty | ITB (KOT) |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Brak dostępnego typu opakowania |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Maksymalna grubość Obejmy (mm) | Maksymalna głębokość zacisku (mm) | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6007408 | 16 | 21,5 | 45 | 42 |
| 6007410 (ten produkt) | 16 | 21,5 | 45 | 42 |
Zastosowanie
Walraven Klamra do dźwigaru model C STN, 11 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — Obejmy do mocowania na kołnierzu belki. Produkt należy do kategorii Klamry i zaczepy do dźwigarów w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT). Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe klamry i zaczepy do dźwigarów znajdziesz w kategorii Klamry i zaczepy do dźwigarów, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
