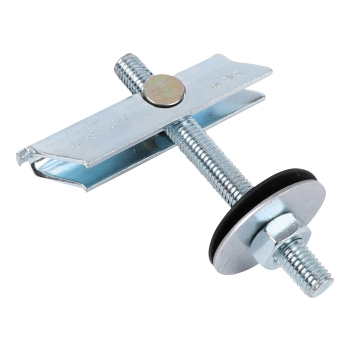

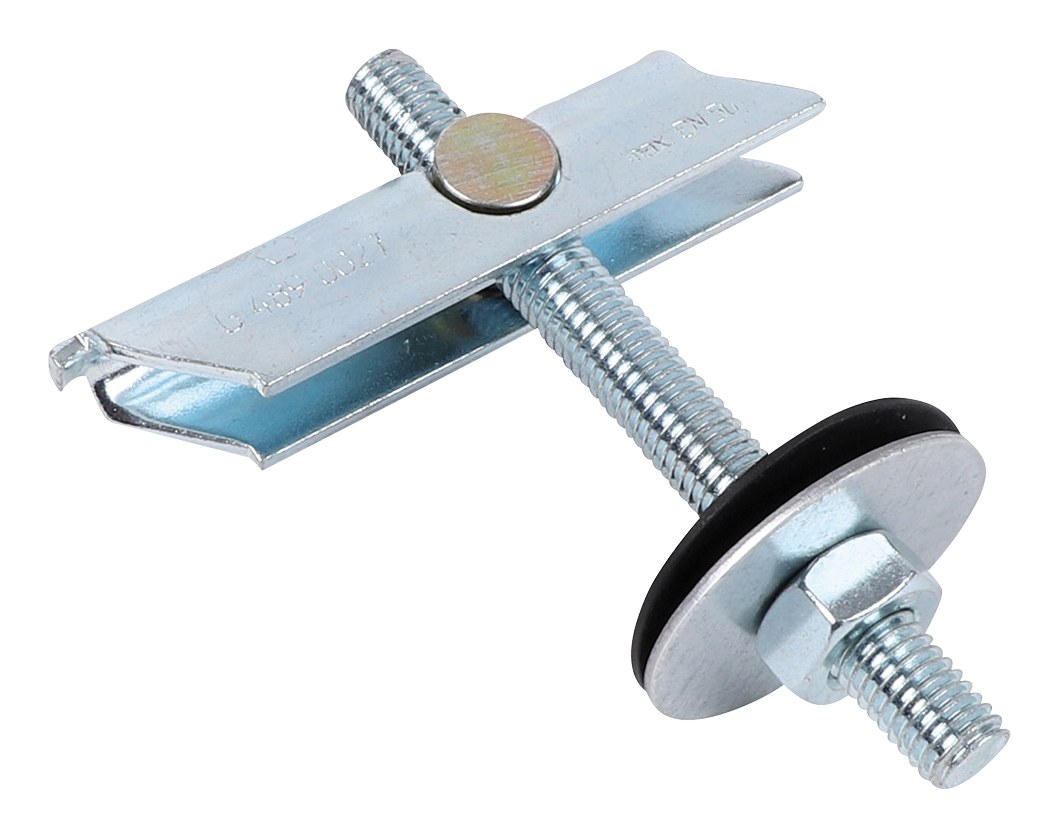

Walraven Dybel przechylny, M8
Walraven Dybel przechylny, M8 to dybel marki Walraven Mocowanie do pustych ścian i sufitów. Numer katalogowy producenta: 0670603. Gwint łączący: M8.
Najważniejsze cechy
- Profil U z wałem obrotowym ze śrubą dwustronną
- do mocowania w pustych ścianach i stropach lub profilowanych blachach dachowych
- z homologacją VdS - numer certyfikatu G 4890027 (M10) maks. DN 50 - 2"
- z zatwierdzeniem FM - numer certyfikatu 3047342 maks. DN 40 - 1 1/2"
- nośność dybla zależy od powierzchni
- materiał: części metalowe wykonane ze stali; podkładka ochronna wykonana z gumy (0670602 bez gumowej podkładki)
- ocynk galwaniczny
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 0670603 |
| Producent | Walraven |
| Kod rodziny | L1025 |
| Rozmiar gwintu | M8 |
| Długość gwintu | 100 mm |
| Średnica otworu | 20 mm |
| Szerokość łba śruby | 13 mm |
| Min. Hollow Depth | 75 mm |
| Maksymalna grubość podłoża | 50 mm |
| Całkowita wysokość | 102 mm |
| Całkowita szerokość | 74 mm |
| Całkowita głębokość | 40 mm |
| Aprobaty | ITB (KOT) |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 5400 |

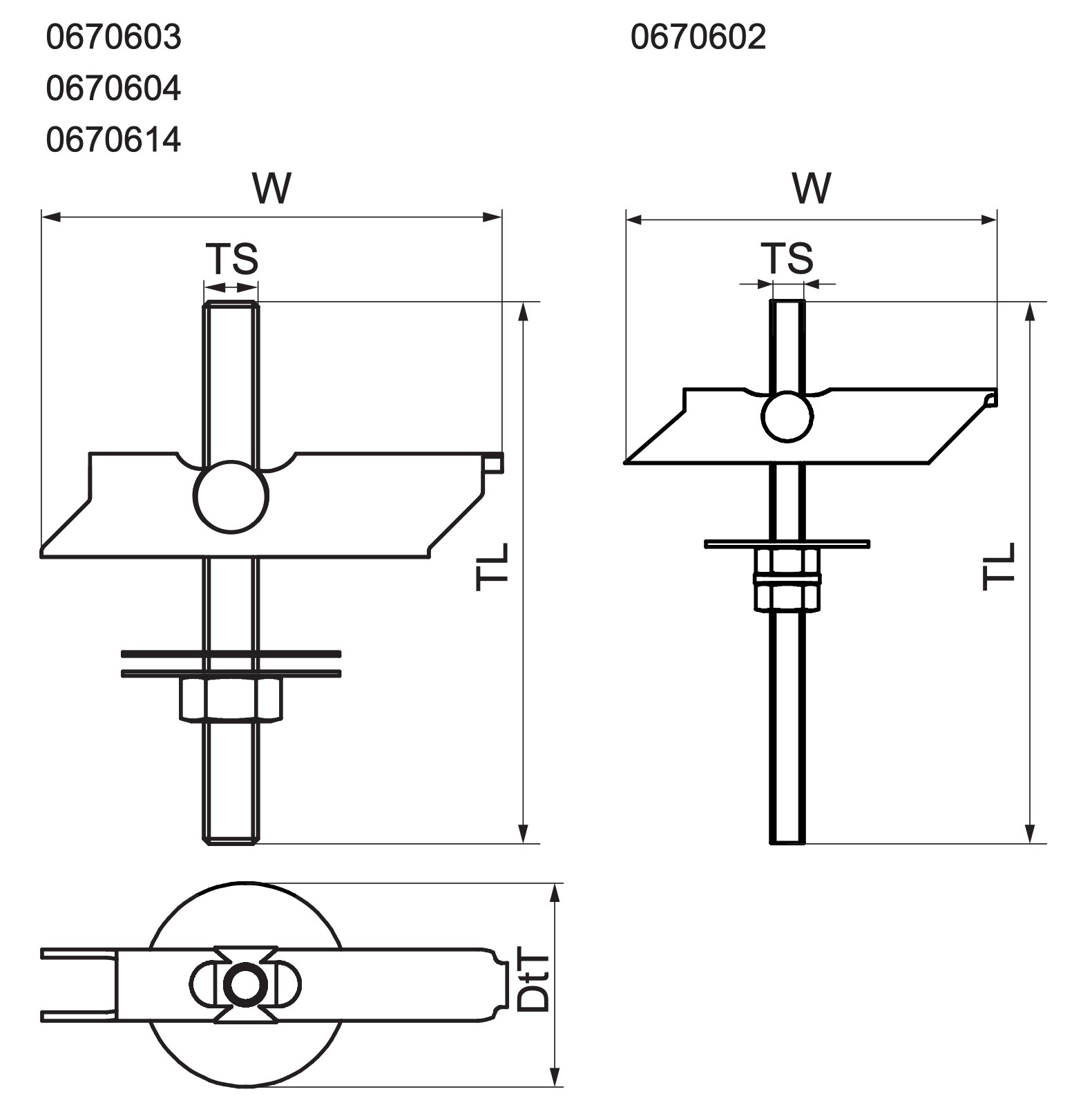

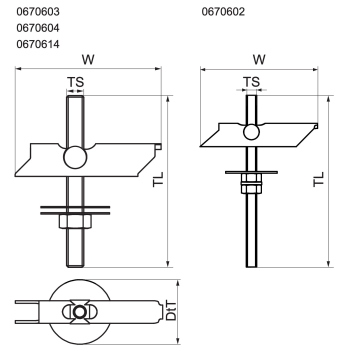

Wszystkie rozmiary w serii (3 numerów katalogowych)
| Nr kat. | Rozmiar gwintu | Długość gwintu (mm) | Średnica otworu (mm) | Szerokość łba śruby (mm) |
|---|---|---|---|---|
| 0670602 | M6 | 100 | 17 | 10 |
| 0670603 (ten produkt) | M8 | 100 | 20 | 13 |
| 0670604 | M10 | 100 | 25 | 17 |
Zastosowanie
Walraven Dybel przechylny, M8 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — Mocowanie do pustych ścian i sufitów. Produkt należy do kategorii Wieszaki do blach trapezowych w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT). Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 5400 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe wieszaki do blach trapezowych znajdziesz w kategorii Wieszaki do blach trapezowych, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
