Walraven U-Obejma, 17,2 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 2084306017
Kod producenta: 2084306017
Średnica rury: 17,2 mm
DN: DN 10
Gwint: M6
Wykończenie: ocynk galwaniczny
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

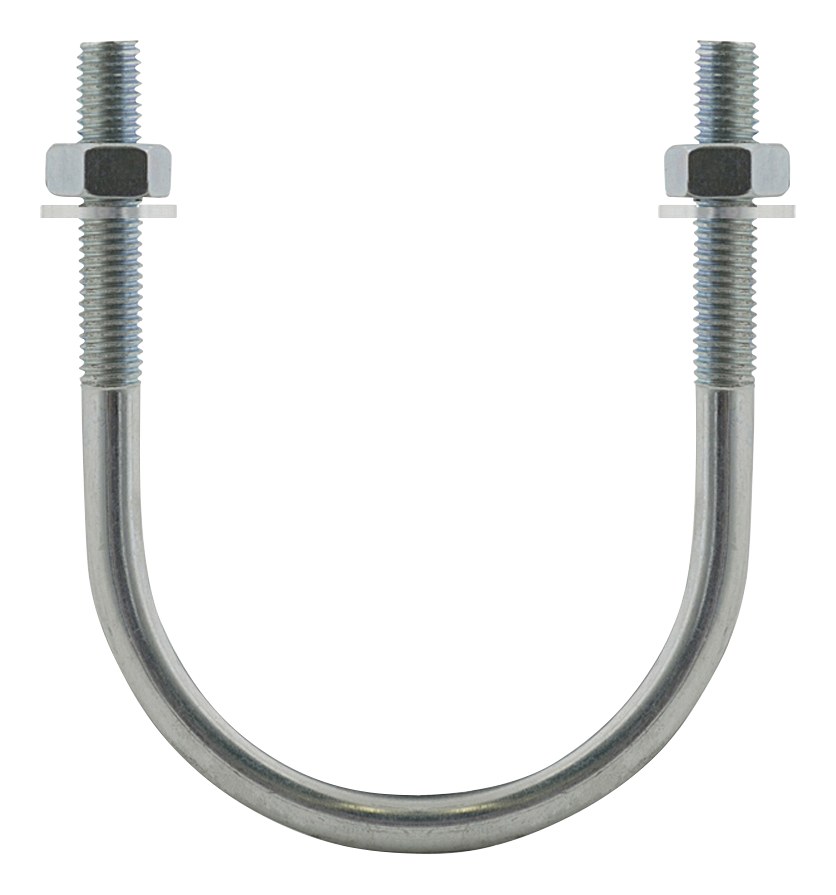

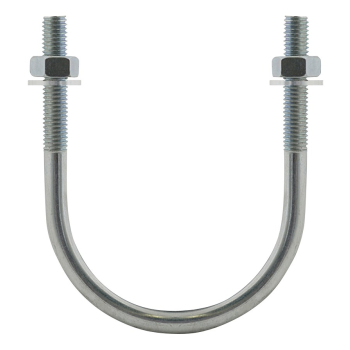

Walraven U-Obejma, 17,2 mm
Walraven U-Obejma, 17,2 mm to obejma marki Walraven do rur stalowych. Numer katalogowy producenta: 2084306017. Zakres średnic rury: 17,2 mm. Gwint łączący: M6.
Najważniejsze cechy
- Obejma w kształcie litery U z gwintem
- podkładki i nakrętki w komplecie
- materiał: stal
- ocynk galwaniczny

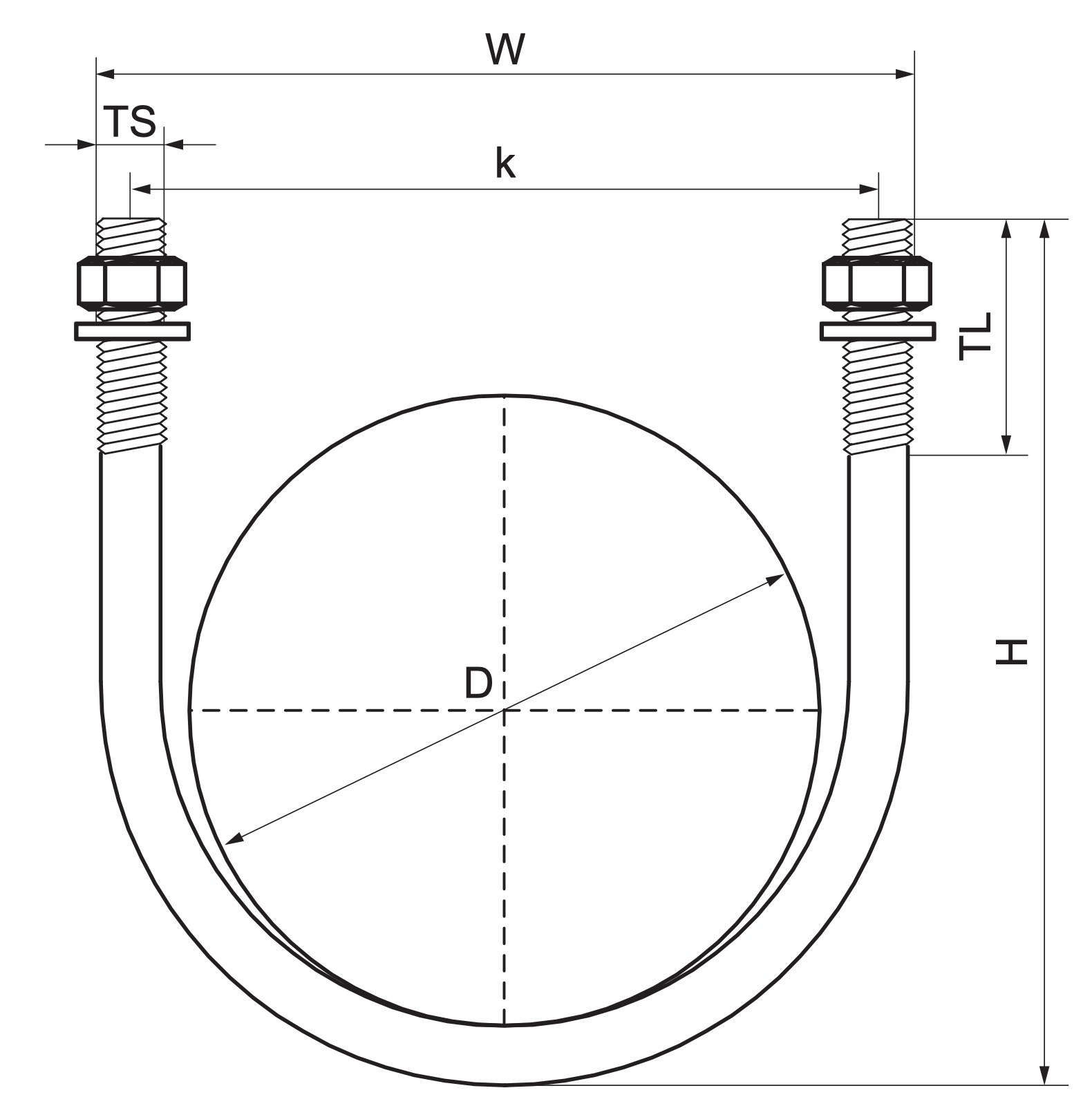

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 2084306017 |
| Producent | Walraven |
| Kod rodziny | B1025 |
| Średnica zewnętrzna rury | 17,2 mm |
| Średnica rury CTS 03 (IMP) | ⅜″ |
| DN | DN 10 |
| Rozmiar gwintu | M6 |
| Długość gwintu | 19 mm |
| Całkowita wysokość | 42 mm |
| Całkowita szerokość | 30 mm |
| Całkowita głębokość | 10 mm |
| Odległość od osi do osi | 24 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 100 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 24000 |
Wszystkie rozmiary w serii (14 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | Średnica rury CTS 03 (IMP) (″) | DN | Rozmiar gwintu |
|---|---|---|---|---|
| 2084306017 (ten produkt) | 17,2 | ⅜ | DN 10 | M6 |
| 2084306021 | 21,5 | ½ | DN 15 | M6 |
| 2084308027 | 26,9 | ¾ | DN 20 | M8 |
| 2084308034 | 33,7 | 1 | DN 25 | M8 |
| 2084308042 | 42,4 | 1¼ | DN 32 | M8 |
| 2084308049 | 48,3 | 1½ | DN 40 | M8 |
| 2084308060 | 60,3 | 2 | DN 50 | M8 |
| 2084308076 | 76,1 | 2½ | DN 65 | M8 |
| 2084310090 | 88,9 | 3 | DN 80 | M10 |
| 2084310114 | 114,3 | 4 | DN 100 | M10 |
| 2084312140 | 139,7 | 5 | DN 125 | M12 |
| 2084314168 | 168,3 | 6 | DN 150 | M14 |
| 2084316219 | 219,1 | 8 | DN 200 | M16 |
| 2084316273 | 273 | 10 | DN 250 | M16 |
Zastosowanie
Walraven U-Obejma, 17,2 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur stalowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 100 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven U-Obejma, 17,2 mm?
Ten numer katalogowy (2084306017) obejmuje rury o średnicy zewnętrznej 17,2 mm (DN 10). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 100 szt.; pełna paleta (eur) — 24000 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
