Walraven BISOFIX E19, 12 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: I190000012
Kod producenta: I190000012
Średnica rury: 12 mm
Okładzina: izolacja PUR
Wykończenie: ocynk galwaniczny
Seria: BISOFIX E19
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)
Walraven BISOFIX E19, 12 mm

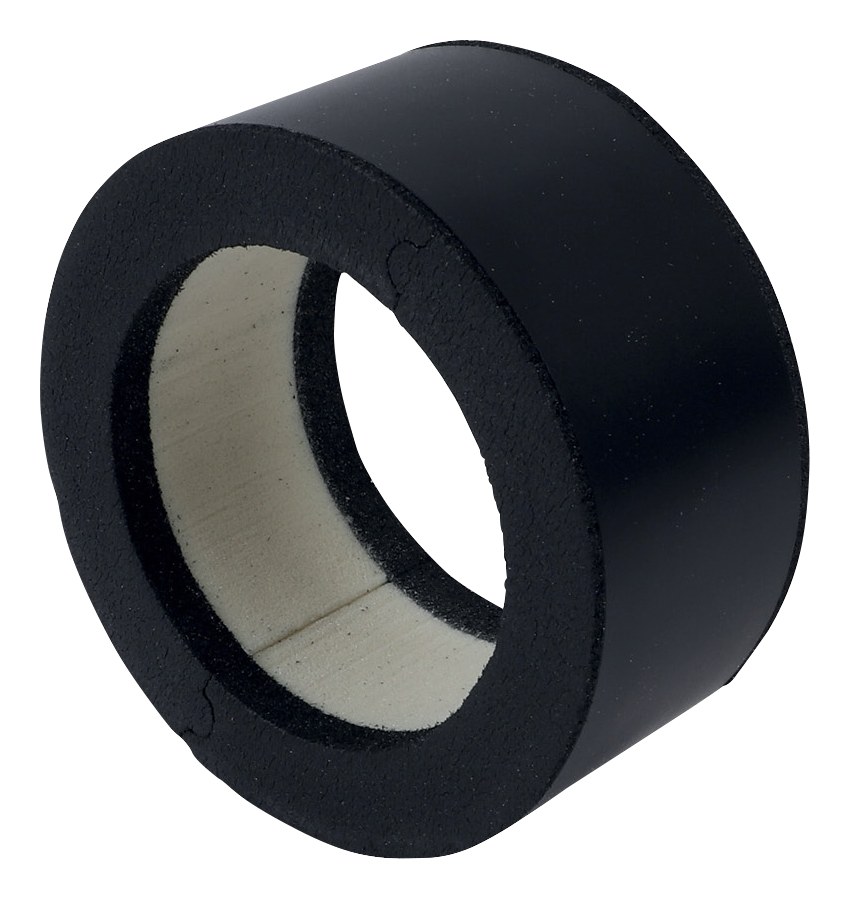

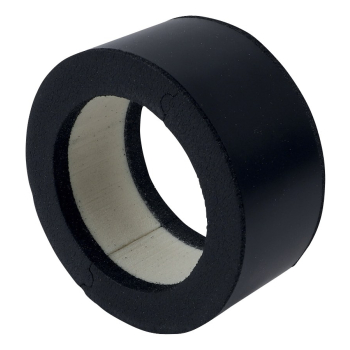

Walraven BISOFIX E19, 12 mm to obejma izolowana termicznie marki Walraven do instalacji chłodniczych. Numer katalogowy producenta: I190000012. Zakres średnic rury: 12 mm. Maksymalne dopuszczalne obciążenie: 100 N.
Najważniejsze cechy
- dla połączenia z izolacją z pianki elastomerowej
- paroszczelny klej z izolacją rury
- nie zawiera CFC, HCFC, formaldehydów i kadmu
- klasa odporności ogniowej B2
- gęstość PIR do D <80mm = 80kg/m³
- gęstość PIR do D >80mm = 120kg/m³
- zakres temperatur od: -45 °C do +105 °C
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | I190000012 |
| Producent | Walraven |
| Kod rodziny | D0314 |

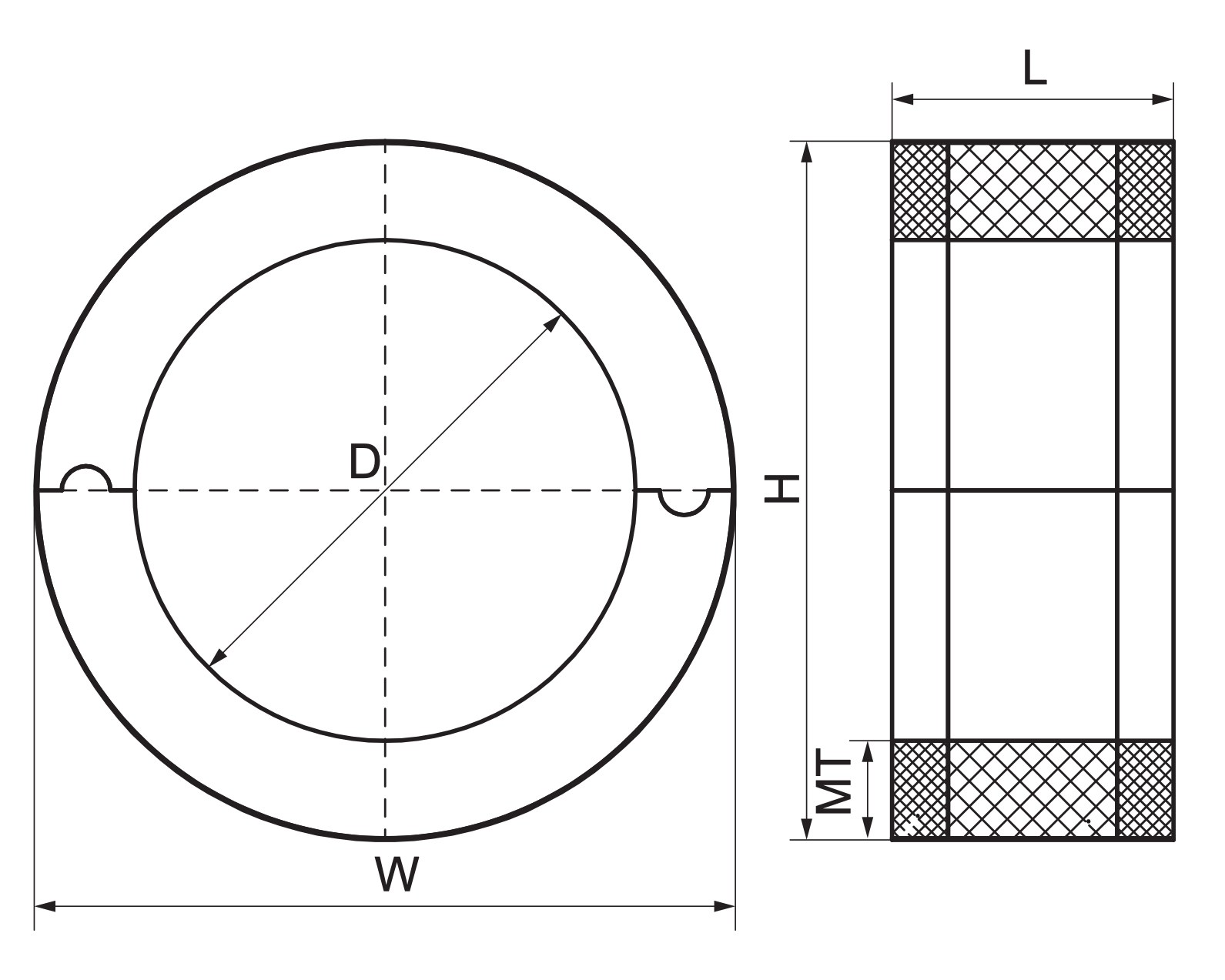

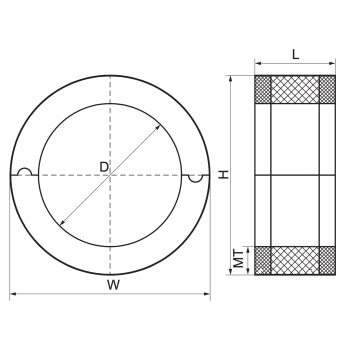

| Średnica zewnętrzna rury | 12 mm |
| Całkowita wysokość | 51 mm |
| Całkowita szerokość | 51 mm |
| Całkowita długość | 50 mm |
| Grubość materiału | 19,3 mm |
| Temperatura pracy | -45-105 CEL |
| Maksymalne dopuszczalne obciążenie Faz | 100 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 2800 |
Wszystkie rozmiary w serii (25 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| I190000012 (ten produkt) | 12 | - | 51 | 51 |
| I190000015 | 15 | - | 54 | 54 |
| I190000018 | 17.2-18 | DN 10 | 57 | 57 |
| I190000022 | 21.3-22 | DN 15 | 61 | 61 |
| I190000028 | 26.9-28 | DN 20 | 67 | 67 |
| I190000035 | 33.7-35 | DN 25 | 75 | 75 |
| I190000042 | 42,4 | DN 32 | 81 | 81 |
| I190000048 | 48,3 | DN 40 | 88 | 88 |
| I190000054 | 54 | - | 100 | 100 |
| I190000057 | 57 | - | 103 | 103 |
| I190000060 | 60,3 | DN 50 | 100 | 100 |
| I190000064 | 64 | - | 115 | 115 |
| I190000070 | 70 | - | 125 | 125 |
| I190000076 | 76,1 | DN 65 | 127 | 127 |
| I190000089 | 88,9 | DN 80 | 140 | 140 |
| I190000108 | 108 | - | 159 | 159 |
| I190000114 | 114,3 | DN 100 | 165 | 165 |
| I190000133 | 133 | - | 192 | 192 |
| I190000140 | 139,7 | DN 125 | 192 | 192 |
| I190000160 | 159-160 | - | 211 | 211 |
| I190000168 | 168,3 | DN 150 | 219 | 219 |
| I190000219 | 219,1 | DN 200 | 270 | 270 |
| I190000273 | 273,1 | DN 250 | 324 | 324 |
| I190000324 | 323,9 | DN 300 | 375 | 375 |
| I190000356 | 356 | - | 407 | 407 |
Zastosowanie
Walraven BISOFIX E19, 12 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do instalacji chłodniczych. Produkt należy do kategorii Obejmy izolowane termicznie w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven BISOFIX E19, 12 mm?
Ten numer katalogowy (I190000012) obejmuje rury o średnicy zewnętrznej 12 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 2800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy izolowane termicznie znajdziesz w kategorii Obejmy izolowane termicznie, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
