Walraven BISOFIX E32, 12 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: I320000012
Kod producenta: I320000012
Średnica rury: 12 mm
Okładzina: izolacja PUR
Wykończenie: ocynk galwaniczny
Seria: BISOFIX E32
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

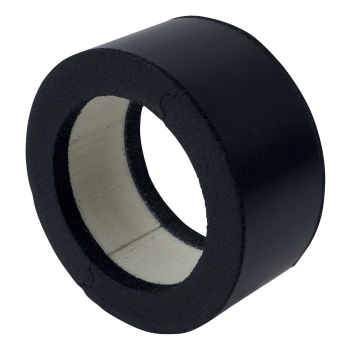

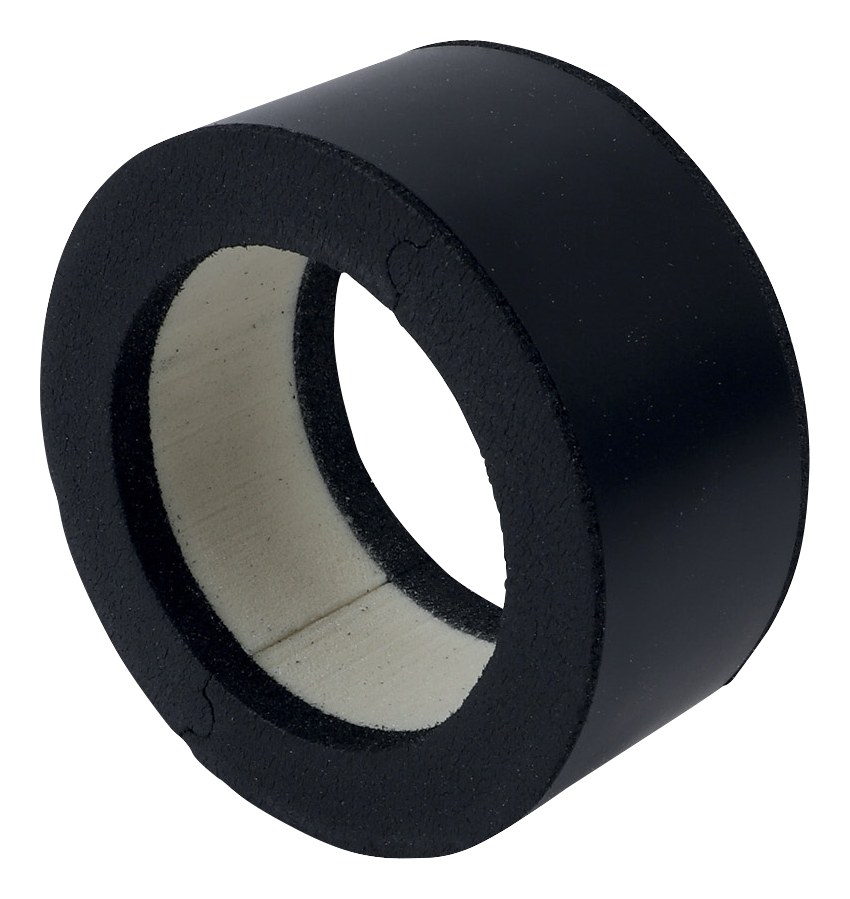

Walraven BISOFIX E32, 12 mm
Walraven BISOFIX E32, 12 mm to obejma izolowana termicznie marki Walraven do instalacji chłodniczych. Numer katalogowy producenta: I320000012. Zakres średnic rury: 12 mm. Maksymalne dopuszczalne obciążenie: 100 N.
Najważniejsze cechy
- dla połączenia z izolacją z pianki elastomerowej
- paroszczelny klej z izolacją rury
- nie zawiera CFC, HCFC, formaldehydów i kadmu
- klasa odporności ogniowej B2
- gęstość PIR do D <80mm = 80kg/m³
- gęstość PIR do D >80mm = 120kg/m³
- zakres temperatur od: -45 °C do +105 °C
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | I320000012 |
| Producent | Walraven |
| Kod rodziny | D0338 |

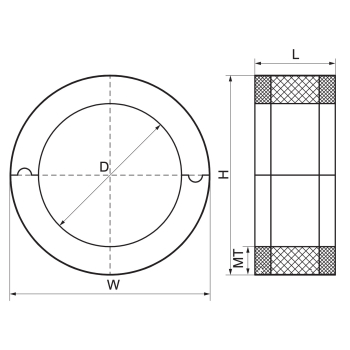

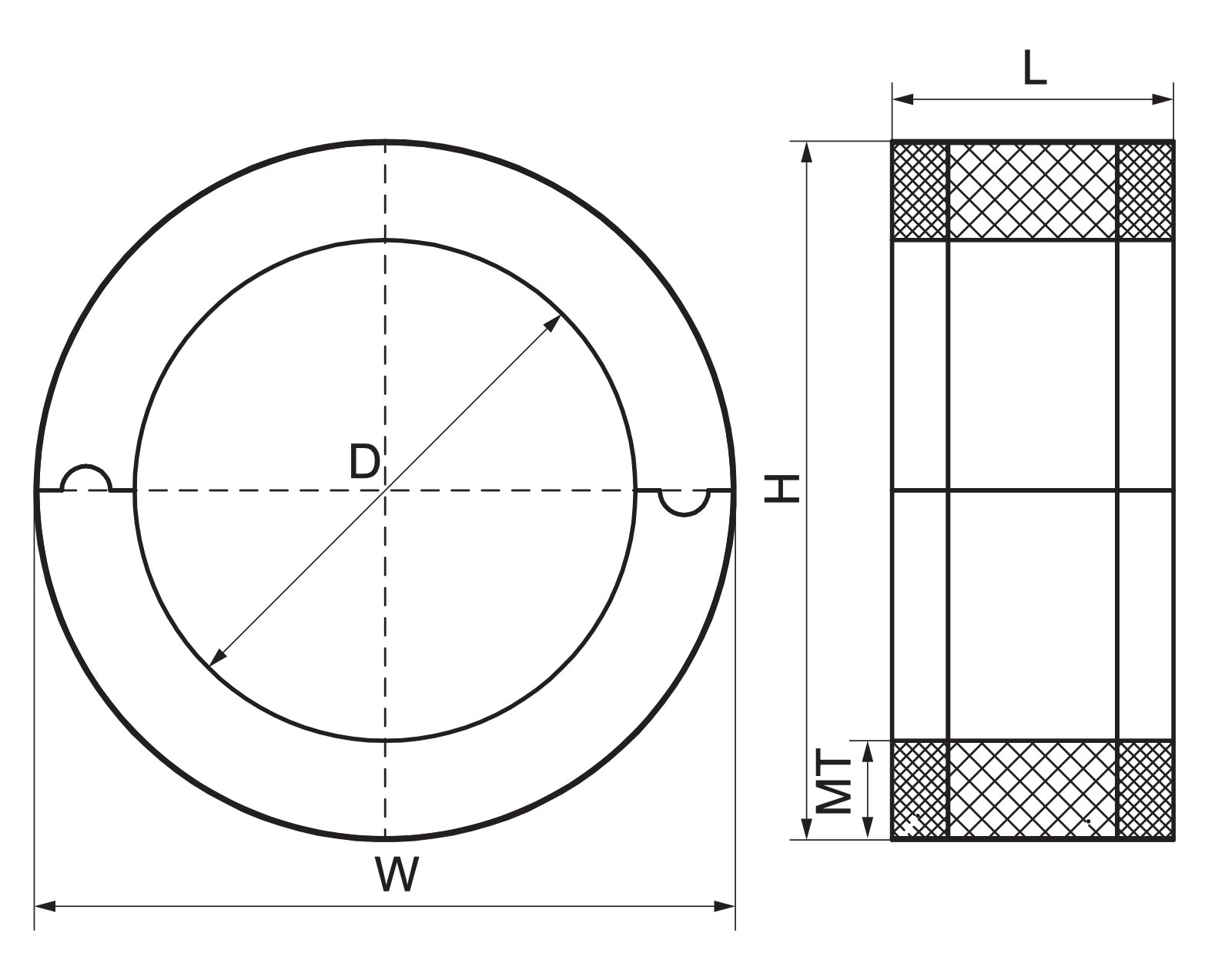

| Średnica zewnętrzna rury | 12 mm |
| Całkowita wysokość | 77 mm |
| Całkowita szerokość | 77 mm |
| Całkowita długość | 50 mm |
| Grubość materiału | 32,3 mm |
| Temperatura pracy | -45-105 CEL |
| Maksymalne dopuszczalne obciążenie Faz | 100 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1400 |
Wszystkie rozmiary w serii (22 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| I320000012 (ten produkt) | 12 | - | 77 | 77 |
| I320000015 | 15 | - | 80 | 80 |
| I320000018 | 17.2-18 | DN 10 | 83 | 83 |
| I320000022 | 21.3-22 | DN 15 | 88 | 88 |
| I320000028 | 26.9-28 | DN 20 | 100 | 100 |
| I320000035 | 33.7-35 | DN 25 | 100 | 100 |
| I320000042 | 42,4 | DN 32 | 108 | 108 |
| I320000048 | 48,3 | DN 40 | 113 | 113 |
| I320000054 | 54 | - | 125 | 125 |
| I320000060 | 60,3 | DN 50 | 125 | 125 |
| I320000064 | 64 | - | 152 | 152 |
| I320000070 | 70 | - | 152 | 152 |
| I320000076 | 76,1 | DN 65 | 157 | 157 |
| I320000089 | 88,9 | DN 80 | 176 | 176 |
| I320000108 | 108 | - | 192 | 192 |
| I320000114 | 114,3 | DN 100 | 195 | 195 |
| I320000133 | 133 | - | 218 | 218 |
| I320000140 | 139,7 | DN 125 | 220 | 220 |
| I320000160 | 159-160 | - | 241 | 241 |
| I320000168 | 168,3 | DN 150 | 249 | 249 |
| I320000219 | 219,1 | DN 200 | 315 | 315 |
| I320000273 | 273,1 | DN 250 | 354 | 354 |
Zastosowanie
Walraven BISOFIX E32, 12 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do instalacji chłodniczych. Produkt należy do kategorii Obejmy izolowane termicznie w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven BISOFIX E32, 12 mm?
Ten numer katalogowy (I320000012) obejmuje rury o średnicy zewnętrznej 12 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 1400 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy izolowane termicznie znajdziesz w kategorii Obejmy izolowane termicznie, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
