Walraven Obejmy HD1701 SSt A4 EPDM M10, 70–77 mm
Koszt wysyłki: od 43,05 zł
Numer katalogowy: 33174077
Kod producenta: 33174077
Średnica rury: 70-77 mm
DN: DN 65
Gwint: M10
Okładzina: EPDM
Wykończenie: stal nierdzewna
Seria: HD1701
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

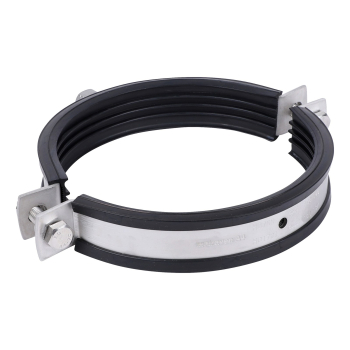

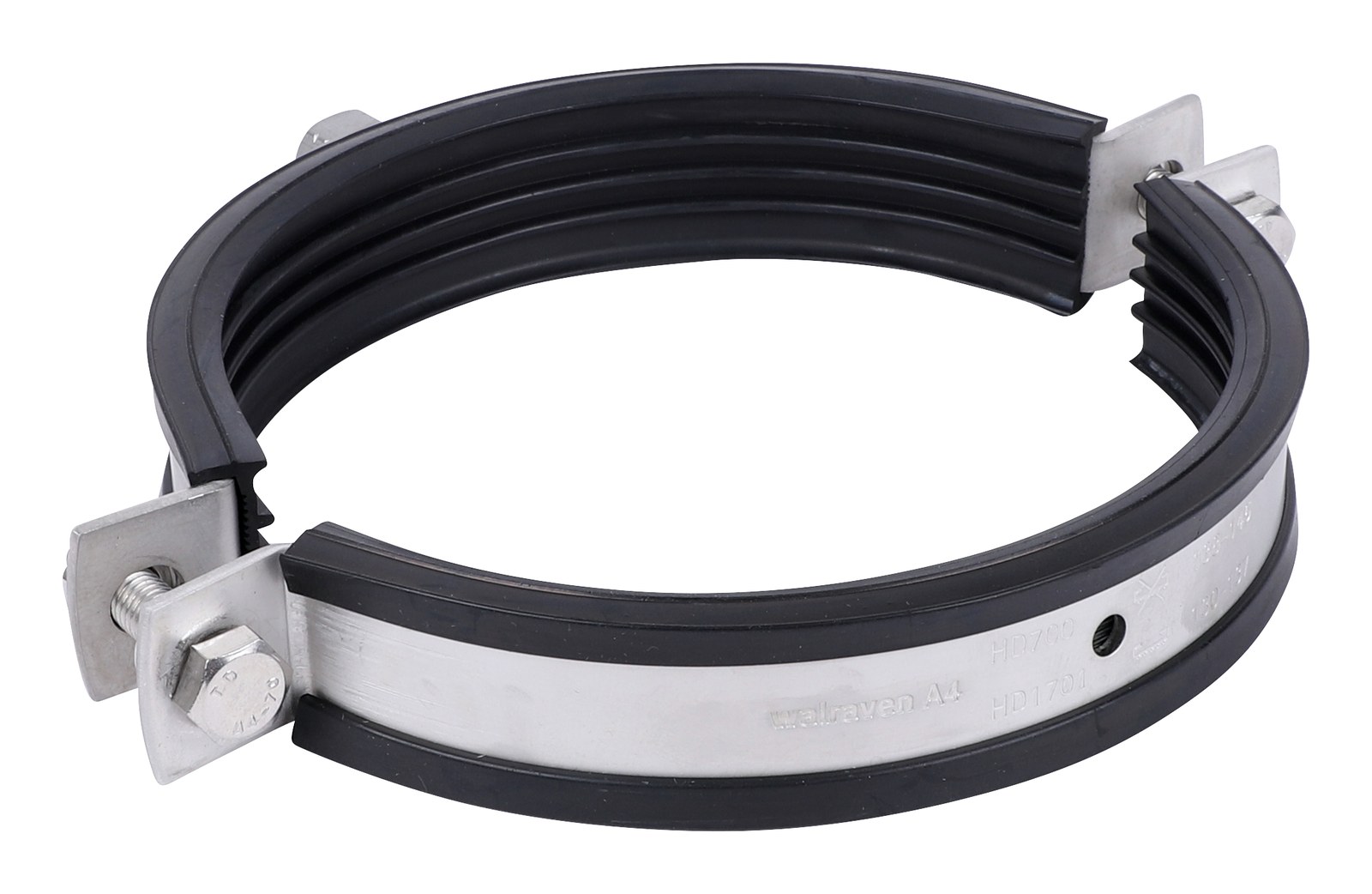

Walraven Obejmy HD1701 SSt A4 EPDM M10, 70–77 mm
Walraven Obejmy HD1701 SSt A4 EPDM M10, 70–77 mm to obejma marki Walraven. Numer katalogowy producenta: 33174077. Zakres średnic rury: 70-77 mm. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 1250 N.
Najważniejsze cechy
- Obejmy dwuczęściowe z dwiema śrubami blokującymi
- ciężka konstrukcja
- z nakrętką przyłączeniową spawaną CO2
- Wykładzina izolująca hałas, guma EPDM, czarna
- z okładziną dźwiękochłonną (wg DIN 4109), odporna na starzenie, dla temperatur od -30 °C do +110 °C

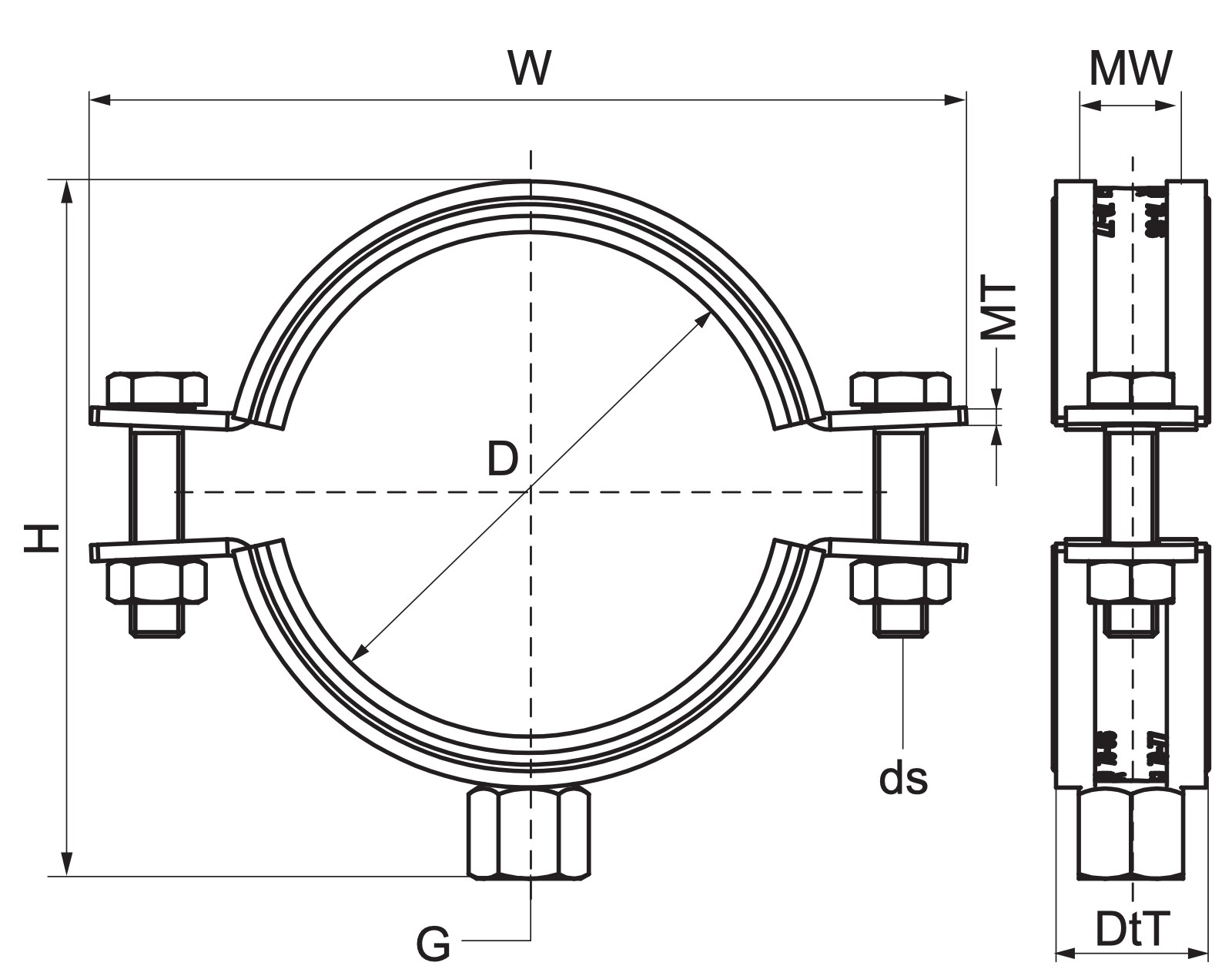

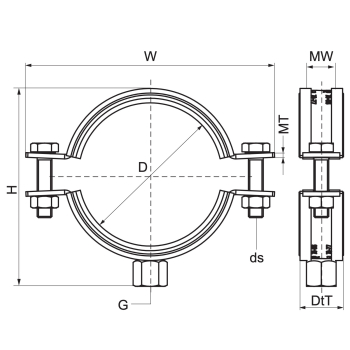

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33174077 |
| Producent | Walraven |
| Kod rodziny | M0530 |
| Średnica zewnętrzna rury | 70-77 mm |
| DN | DN 65 |
| Gwint łączący | M10 |
| Całkowita wysokość | 106 mm |
| Całkowita szerokość | 135 mm |
| Całkowita głębokość | 24 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 2,5 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 1250 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 2160 |
Wszystkie rozmiary w serii (15 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Gwint łączący | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 33174077 (ten produkt) | 70-77 | DN 65 | M10 | 106 |
| 33174086 | 78-86 | - | M10 | 115 |
| 33174095 | 87-95 | DN 80 | M10 | 125 |
| 33174109 | 101-109 | - | M10 | 139 |
| 33174117 | 110-117 | DN 100 | M10 | 147 |
| 33174129 | 122-129 | - | M10 | 159 |
| 33174137 | 130-137 | - | M10 | 167 |
| 33174145 | 138-145 | DN 125 | M10 | 177 |
| 33174154 | 146-154 | - | M10 | 185 |
| 33174162 | 155-162 | - | M10 | 193 |
| 33174170 | 163-170 | DN 150 | M10 | 201 |
| 33174178 | 171-178 | - | M10 | 209 |
| 33174186 | 179-186 | - | M10 | 218 |
| 33174195 | 187-195 | - | M10 | 226 |
| 33174203 | 196-203 | - | M10 | 234 |
Zastosowanie
Walraven Obejmy HD1701 SSt A4 EPDM M10, 70–77 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejmy HD1701 SSt A4 EPDM M10, 70–77 mm?
Ten numer katalogowy (33174077) obejmuje rury o średnicy zewnętrznej 70-77 mm (DN 65). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10, śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt.; pełna paleta (eur) — 2160 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Kliknij „Zapytaj o cenę" lub napisz na zamowienia@mttechnika.pl. Jako autoryzowany dystrybutor Walraven przygotujemy wycenę B2B i doradzimy dobór elementów do całej instalacji.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
