Walraven Obejma 2S z okładziną (M8), 10–14 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33335014
Kod producenta: 33335014
Średnica rury: 10-14 mm
DN: DN 8
Gwint: M8
Wykończenie: ocynk galwaniczny
Seria: 2S
- Opis produktu
- Do pobrania (4)
- Recenzje produktu (0)

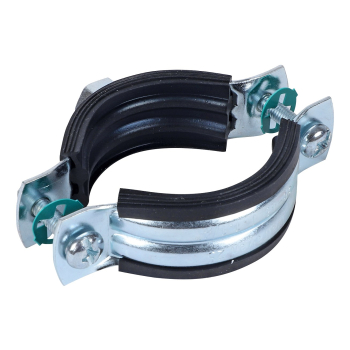

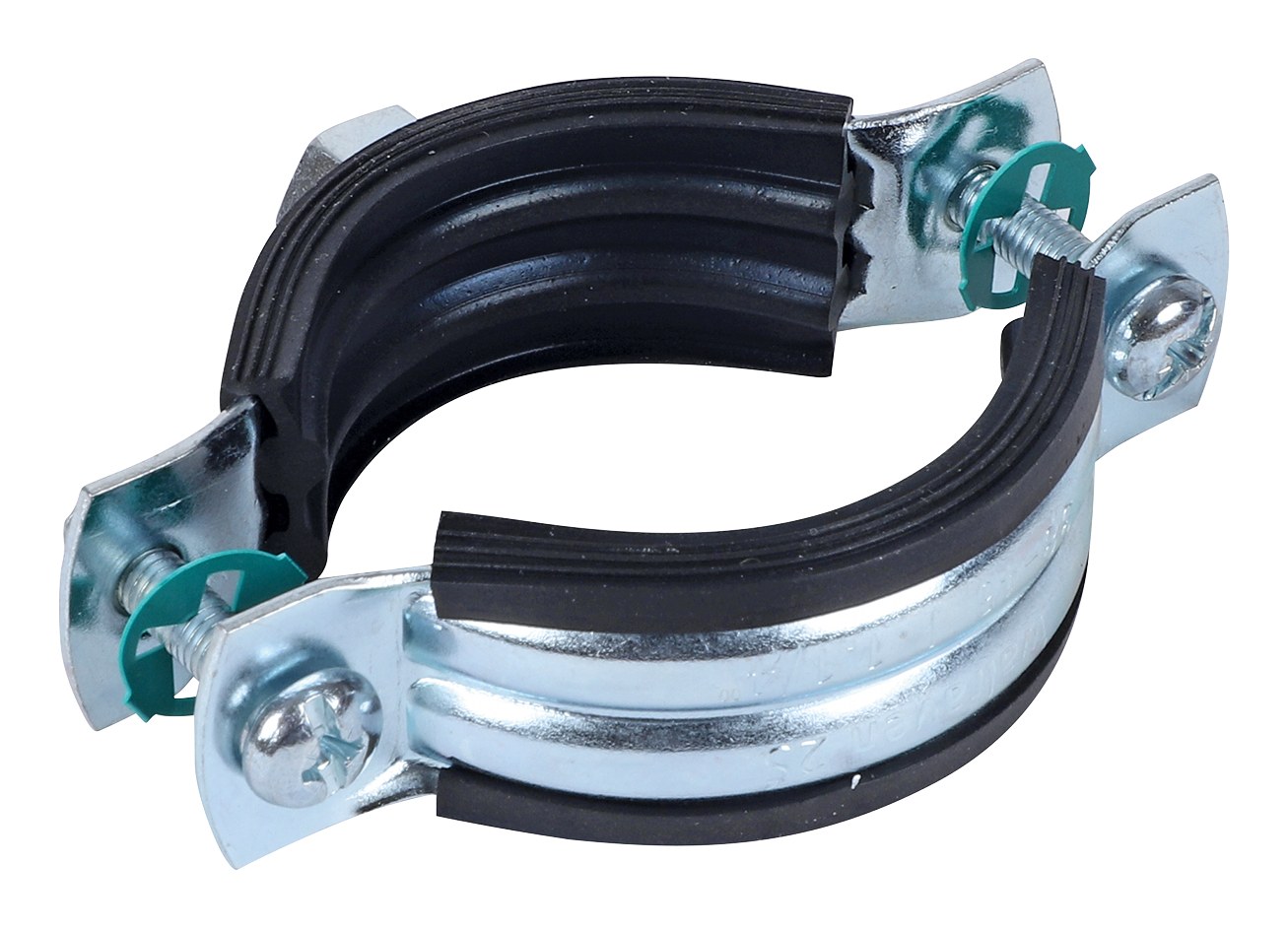

Walraven Obejma 2S z okładziną (M8), 10–14 mm
Walraven Obejma 2S z okładziną (M8), 10–14 mm to obejma marki Walraven dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Numer katalogowy producenta: 33335014. Zakres średnic rury: 10-14 mm. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 330 N.
Najważniejsze cechy
- szeroki zakres średnic
- okładzina umieszczona w stalowej części nie przesuwa się, dzięki innowacyjnej geometrii obejmy

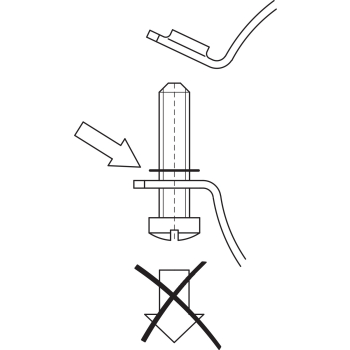

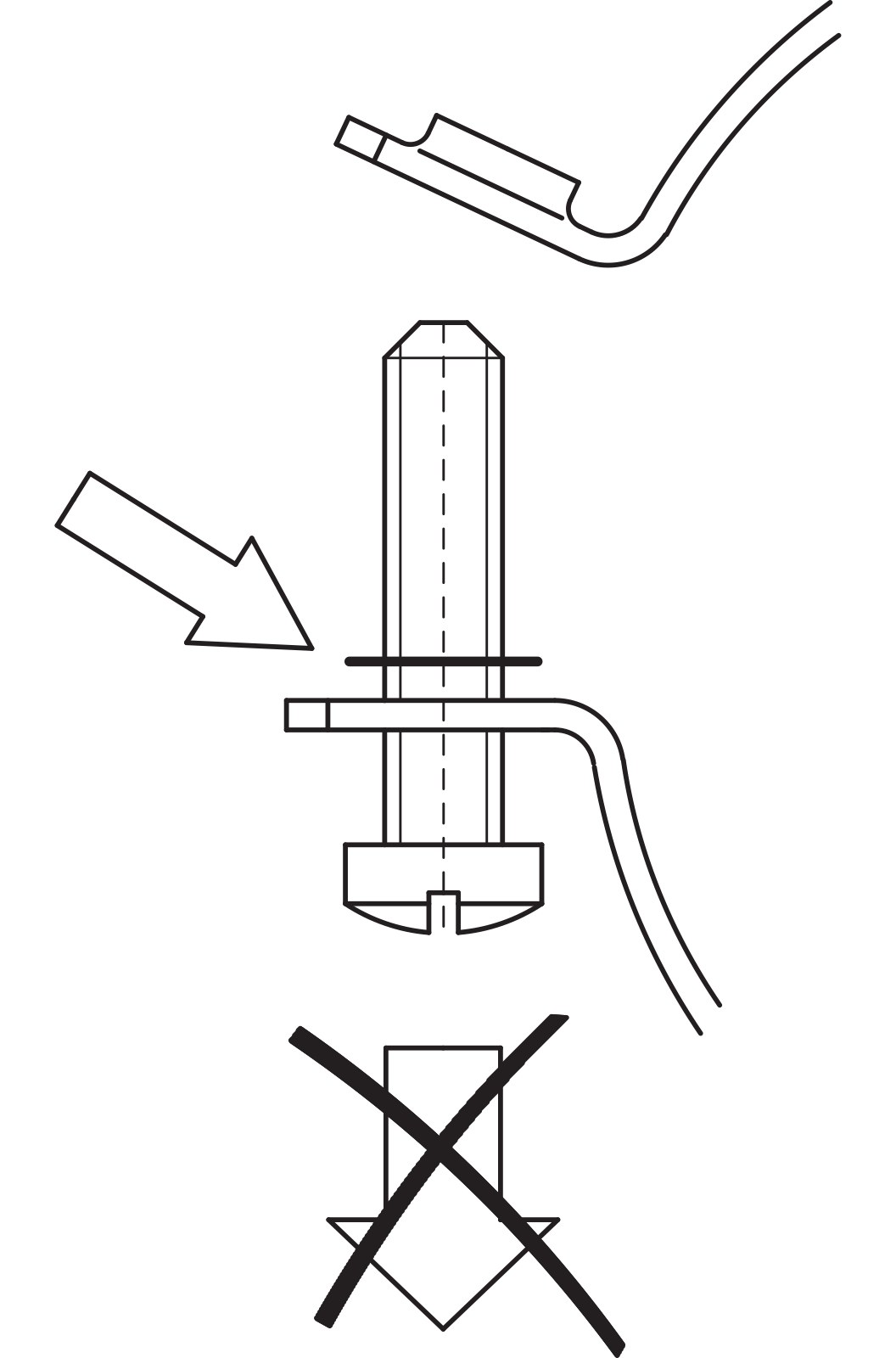

- specjalna podkładka zapobiega wypadaniu śruby z obejmy podczas montażu
- materiał: stal
- ocynk galwaniczny
- zakres temperatur od -30 °C do +120 °C
- izolacja akustyczna zgodnie z normą DIN 4109
- tłumienie dźwięków zgodnie z ISO 3822-1 do 22 dB(A)

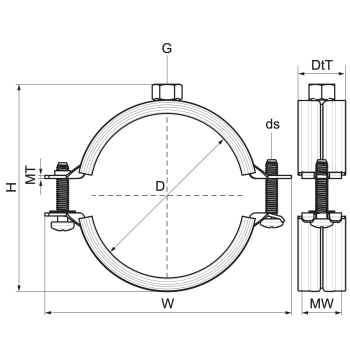

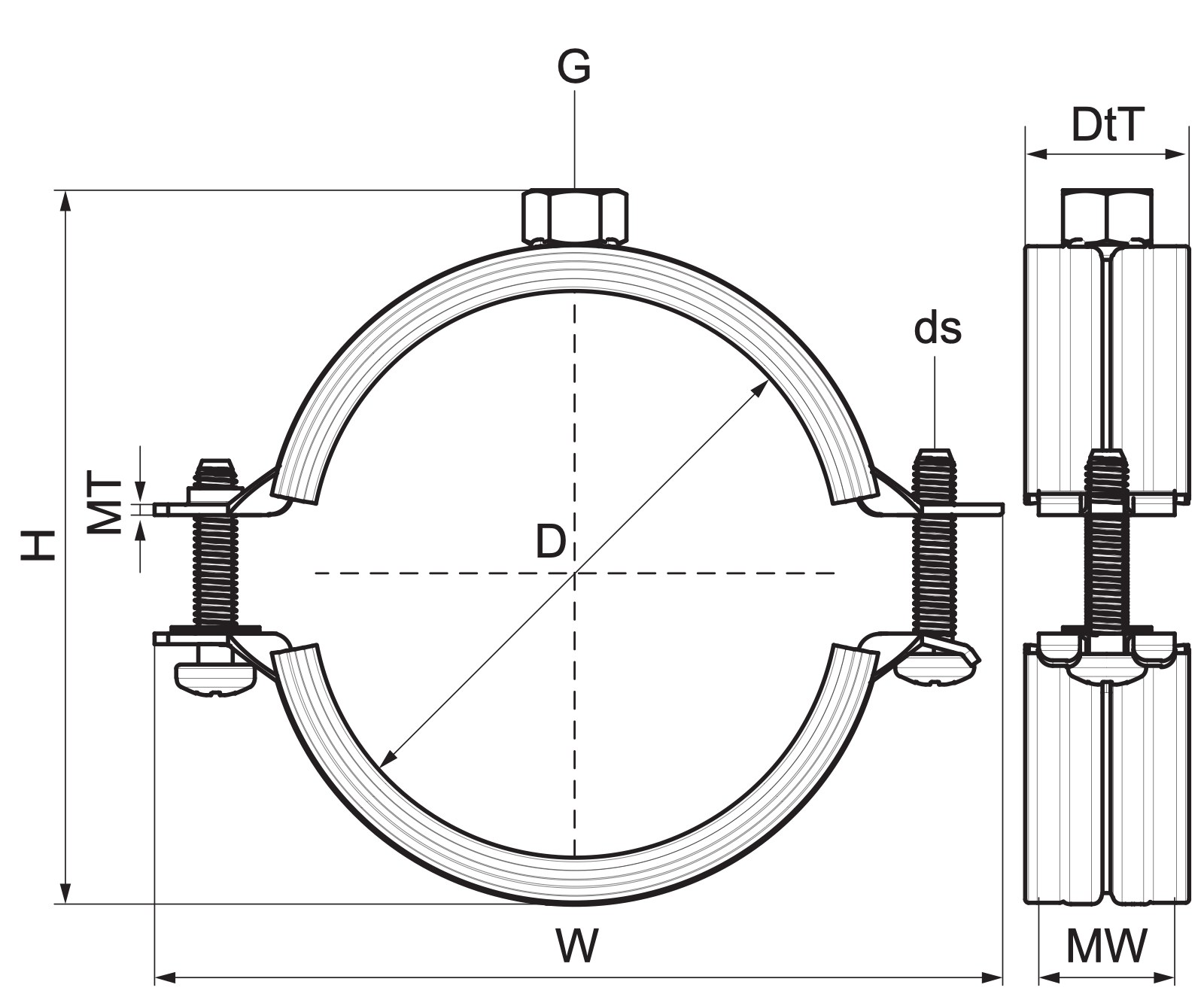

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33335014 |
| Producent | Walraven |
| Kod rodziny | A05132 |
| Średnica zewnętrzna rury | 10-14 mm |
| DN | DN 8 |
| Średnica rury CTS 03 (IMP) | ¼″ |
| Gwint łączący | M8 |
| Całkowita wysokość | 32 mm |
| Całkowita szerokość | 51 mm |
| Całkowita głębokość | 23 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1 mm |
| Rozmiar śruby | M5 |
| Maksymalne dopuszczalne obciążenie Faz | 330 N |
| Aprobaty | ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 10800 |
Wszystkie rozmiary w serii (9 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 33335014 (ten produkt) | 10-14 | DN 8 | ¼ | M8 |
| 33335019 | 15-19 | DN 10 | ⅜ | M8 |
| 33335024 | 20-24 | DN 15 | ½ | M8 |
| 33335030 | 25-30 | DN 20 | ¾ | M8 |
| 33335037 | 31-37 | DN 25 | 1 | M8 |
| 33335046 | 38-46 | DN 32 | 1¼ | M8 |
| 33335052 | 47-52 | DN 40 | 1½ | M8 |
| 33335061 | 53-61 | DN 50 | 2 | M8 |
| 33335067 | 62-67 | - | - | M8 |
Zastosowanie
Walraven Obejma 2S z okładziną (M8), 10–14 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma 2S z okładziną (M8), 10–14 mm?
Ten numer katalogowy (33335014) obejmuje rury o średnicy zewnętrznej 10-14 mm (DN 8). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8, śruba M5. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 10800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu Karta produktów certyfikowanych RAL
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
