Walraven RapidStrut Śruba młotkowa G2 BUP, M8 40 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 652785804
Kod producenta: 652785804
Gwint: M8
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41, 41x51, 41x62, 41x82
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

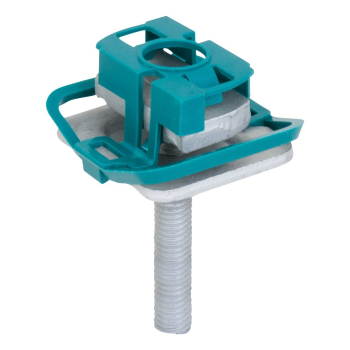

Walraven RapidStrut Śruba młotkowa G2 BUP, M8 40 mm
Walraven RapidStrut Śruba młotkowa G2 BUP, M8 40 mm to śruba marki Walraven do szybkiego łączenia Obejmy z szyną. Numer katalogowy producenta: 652785804. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 3120 N.

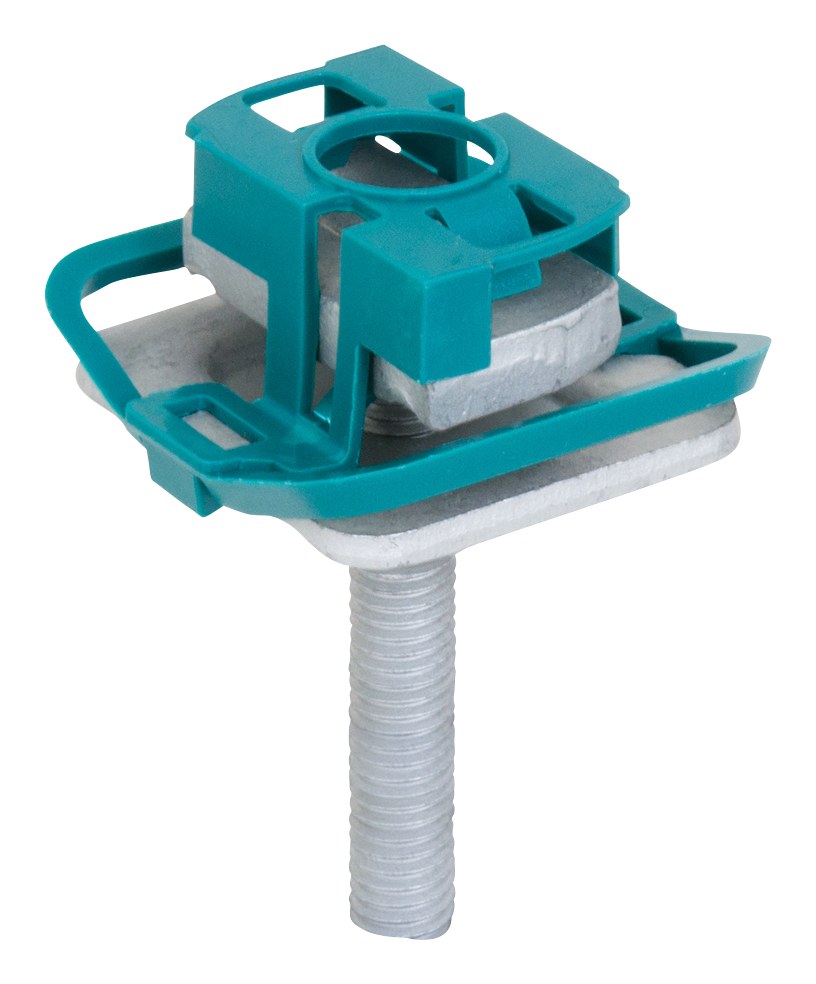

Najważniejsze cechy
- kompletna nakrętka ślizgowa z trzpieniem gwintowanym, podkładką i sprężyną BIS RapidStrut®
- zestaw wstępnie zmontowany, dający możliwość wielokrotnej regulacji położenia punktu mocowania w szynie
- materiał: części metalowe wykonane ze stali 1.0332; sprężyny wykonane z POM (polioxymetylen) w kolorze zielonym
- produkt jest elementem systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- Podane wartości uzyskano w testach z zastosowaniem szyn BIS RapidStrut® 41x41x2,5mm.
- M10 i M12 są testowane pod kątem bezpieczeństwa pożarowego zgodnie z normą EN 1366-1.

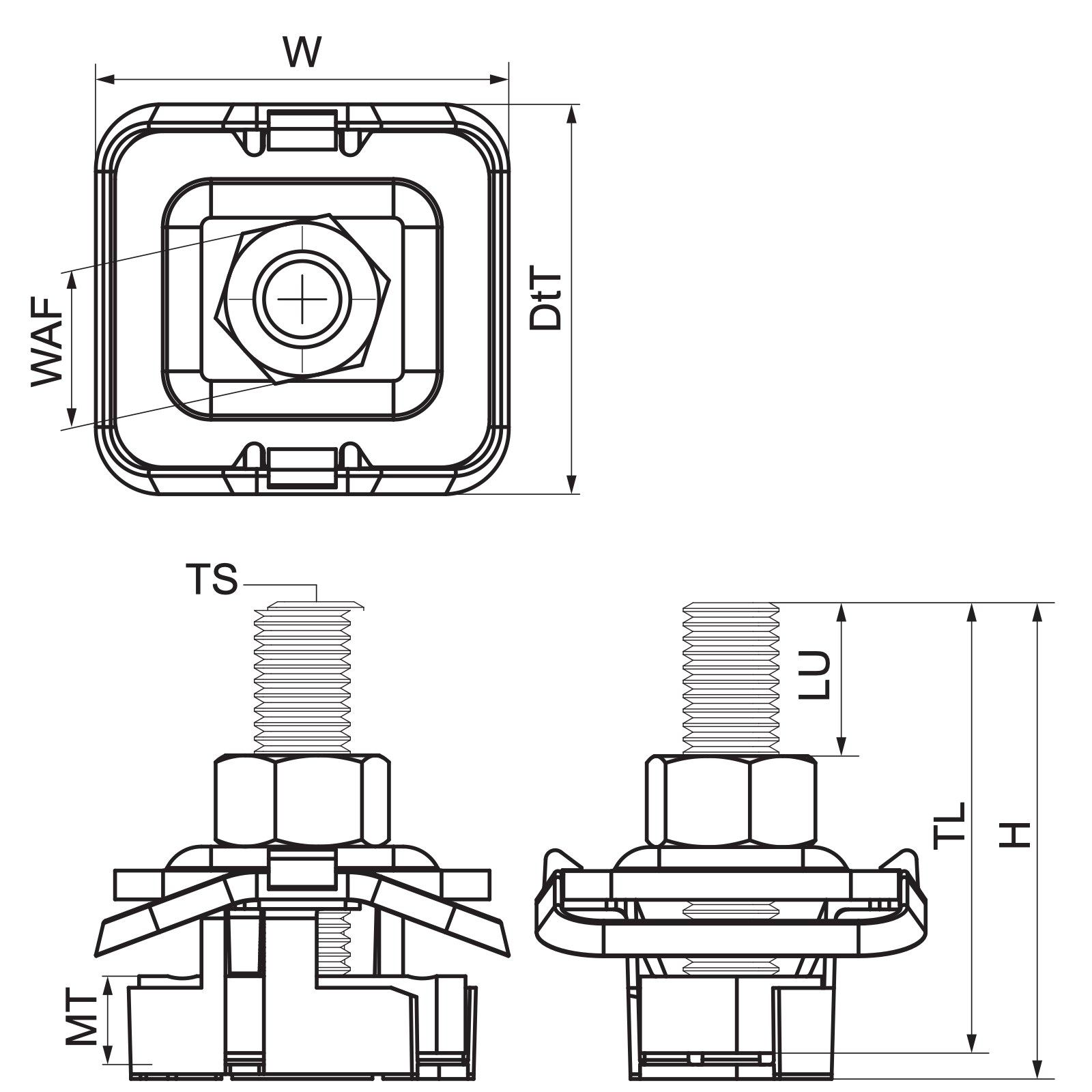

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 652785804 |
| Producent | Walraven |
| Kod rodziny | H2449 |
| Dla rodzaju szyny | 41x21, 41x41, 41x51, 41x62, 41x82 |
| Rozmiar gwintu | M8 |
| Długość gwintu | 40 mm |
| Długość użytkowa | 14,06 mm |
| Grubość materiału | 6 mm |
| Szerokość łba śruby | 13 mm |
| Moment obrotowy dla instalacji | 11 Nm |
| Maksymalne dopuszczalne obciążenie Fax | 1100 N |
| Maksymalne dopuszczalne obciążenie Faz | 3120 N |
| Całkowita wysokość | 44,85 mm |
| Całkowita szerokość | 43,22 mm |
| Całkowita głębokość | 40,8 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 15 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 150 |
Wszystkie rozmiary w serii (10 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Rozmiar gwintu | Długość gwintu (mm) | Długość użytkowa (mm) |
|---|---|---|---|---|
| 652785804 (ten produkt) | 41x21, 41x41, 41x51, 41x62, 41x82 | M8 | 40 | 14,06 |
| 652785805 | 41x21, 41x41, 41x51, 41x62, 41x82 | M8 | 50 | 24,06 |
| 652785806 | 41x21, 41x41, 41x51, 41x62, 41x82 | M8 | 60 | 34,06 |
| 652785808 | 41x21, 41x41, 41x51, 41x62, 41x82 | M8 | 80 | 54,06 |
| 652785810 | 41x21, 41x41, 41x51, 41x62, 41x82 | M8 | 100 | 74,06 |
| 652785004 | 41x21, 41x41, 41x51, 41x62, 41x82 | M10 | 40 | 10,56 |
| 652785006 | 41x21, 41x41, 41x51, 41x62, 41x82 | M10 | 60 | 30,56 |
| 652785008 | 41x21, 41x41, 41x51, 41x62, 41x82 | M10 | 80 | 50,56 |
| 652785204 | 41x21, 41x41, 41x51, 41x62, 41x82 | M12 | 40 | 7,56 |
| 652785206 | 41x21, 41x41, 41x51, 41x62, 41x82 | M12 | 60 | 27,56 |
Zastosowanie
Walraven RapidStrut Śruba młotkowa G2 BUP, M8 40 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do szybkiego łączenia Obejmy z szyną. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 15 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 15 szt.; karton — 150 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe akcesoria do szyn znajdziesz w kategorii Akcesoria do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
