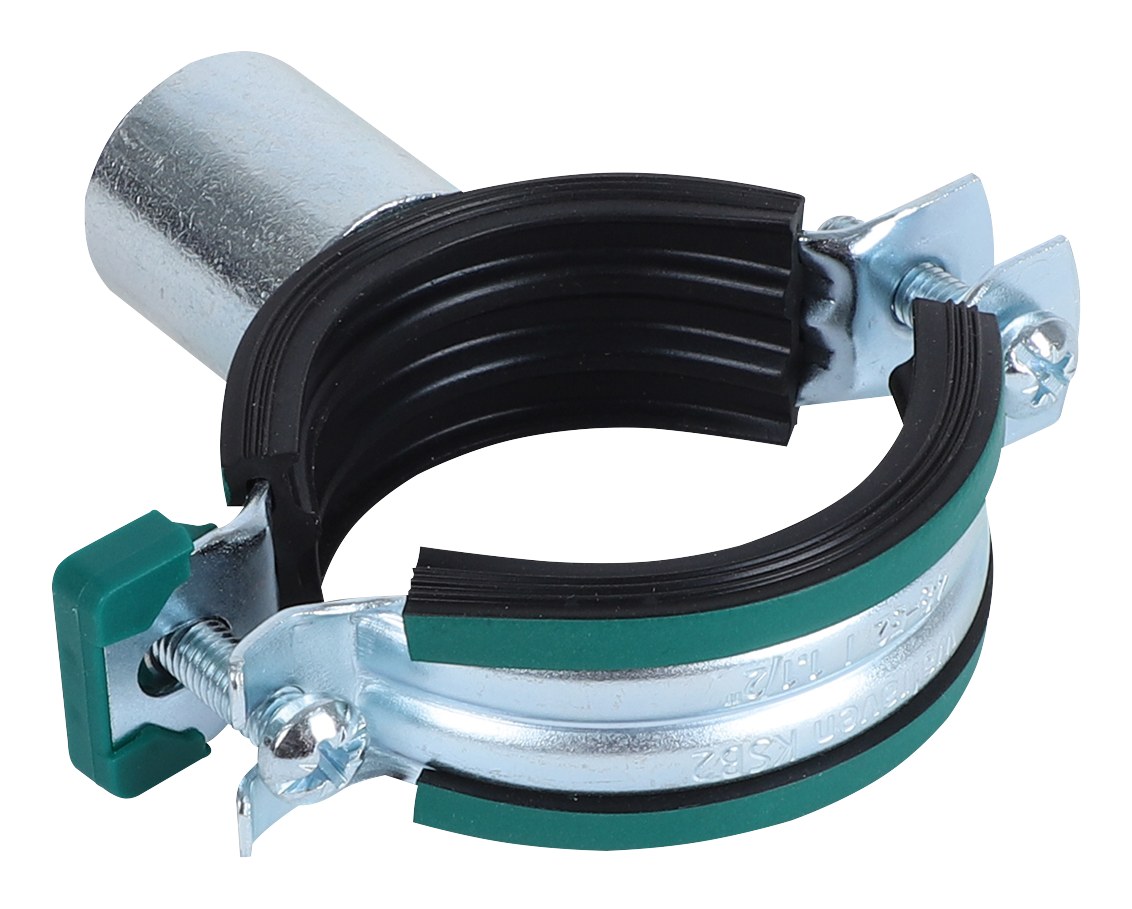

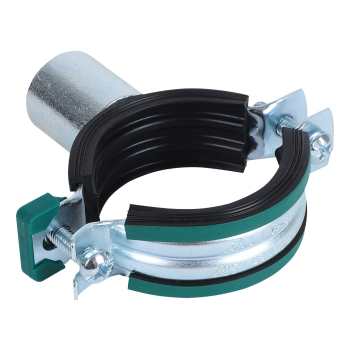

Walraven Obejma KSB2 (M8/M10/½ cala)
Walraven Obejma KSB2 (M8/M10/½ cala) to obejma marki Walraven dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Numer katalogowy producenta: 33965225. Zakres średnic rury: 219-225 mm. Gwint łączący: M8/M10/G½". Maksymalne dopuszczalne obciążenie: 2390 N.
Najważniejsze cechy
- obejma z dwiema śrubami z potrójną nakrętką

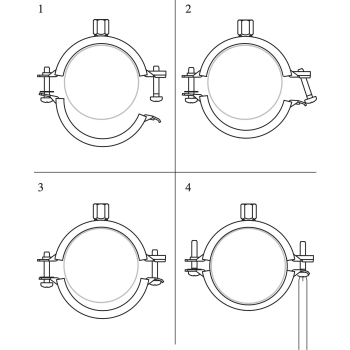

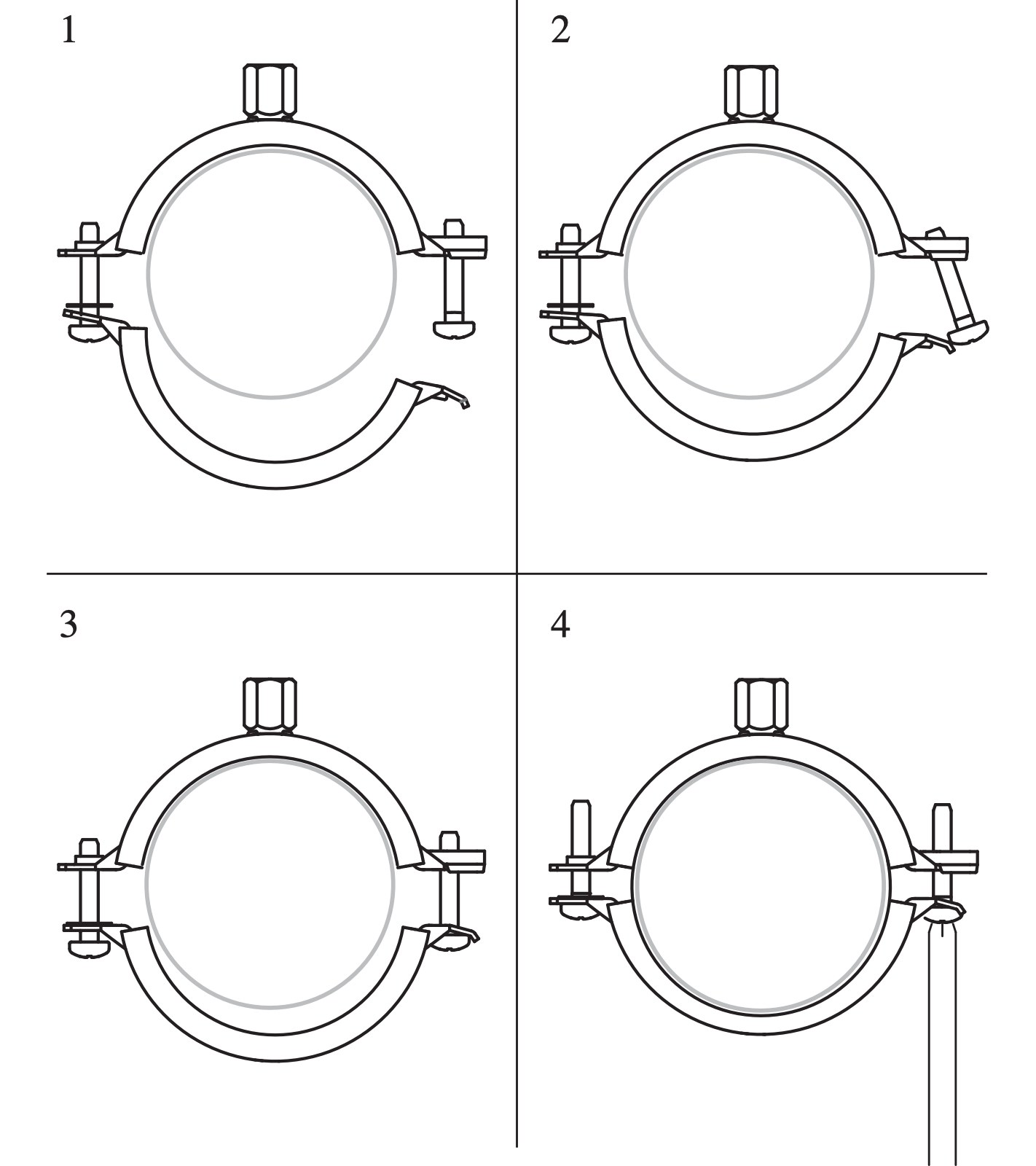

- obejmę można zamknąć jedną reką - mechanizm szybkiego domyku
- szeroki zakres średnic od 10 do 225 mm
- potrójną nakrętkę przyłączeniową z gwintem wewnętrznym M8/M10/G½" można przekształcić w nakrętkę przyłączeniową z gwintem wewnętrznym M8/M10 i gwintem zewnętrznym ½" poprzez odkręcenie tulei
- materiał: stal
- ocynk galwaniczny
- zakres temperatur od -30 °C do +120 °C
- izolacja akustyczna zgodnie z normą DIN 4109
- tłumienie dźwięków zgodnie z ISO 3822-1 do 21 dB(A)
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33965225 |
| Producent | Walraven |
| Kod rodziny | A05118 |
| Średnica zewnętrzna rury | 219-225 mm |
| DN | DN 200 |
| Średnica rury CTS 03 (IMP) | 8″ |
| Gwint łączący | M8/M10/G½" |

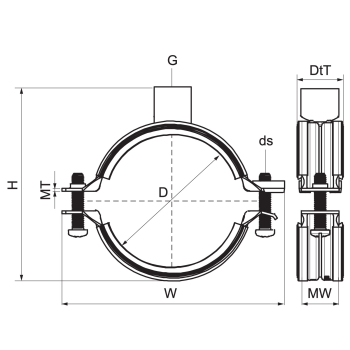

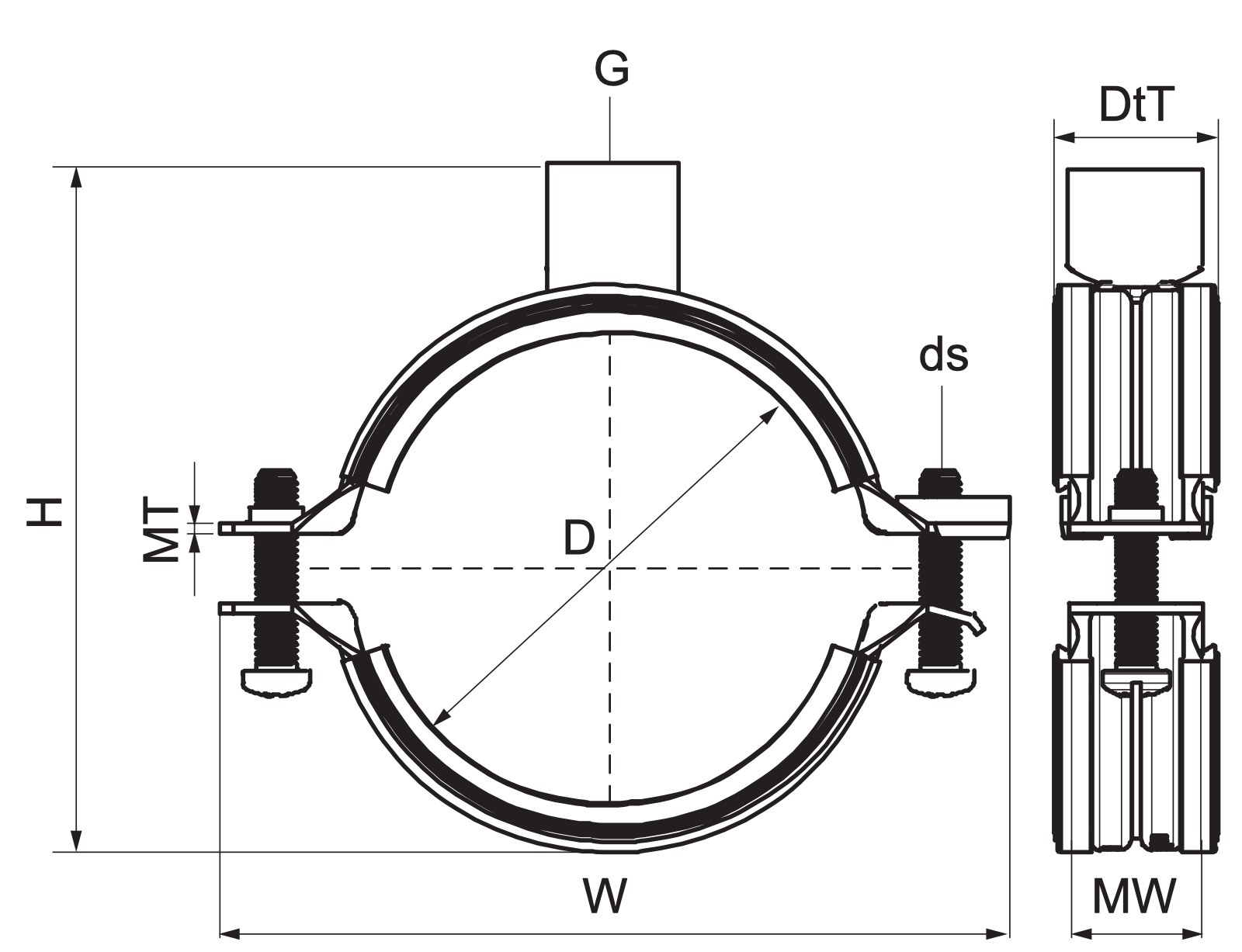

| Całkowita wysokość | 273 mm |
| Całkowita szerokość | 279 mm |
| Całkowita głębokość | 27 mm |
| Materiał Szerokość | 25 mm |
| Grubość materiału | 2,5 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 2390 N |
| Aprobaty | EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 270 |
Zastosowanie
Walraven Obejma KSB2 (M8/M10/½ cala) stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma KSB2 (M8/M10/½ cala)?
Ten numer katalogowy (33965225) obejmuje rury o średnicy zewnętrznej 219-225 mm (DN 200). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10/G½", śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt.; pełna paleta (eur) — 270 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
