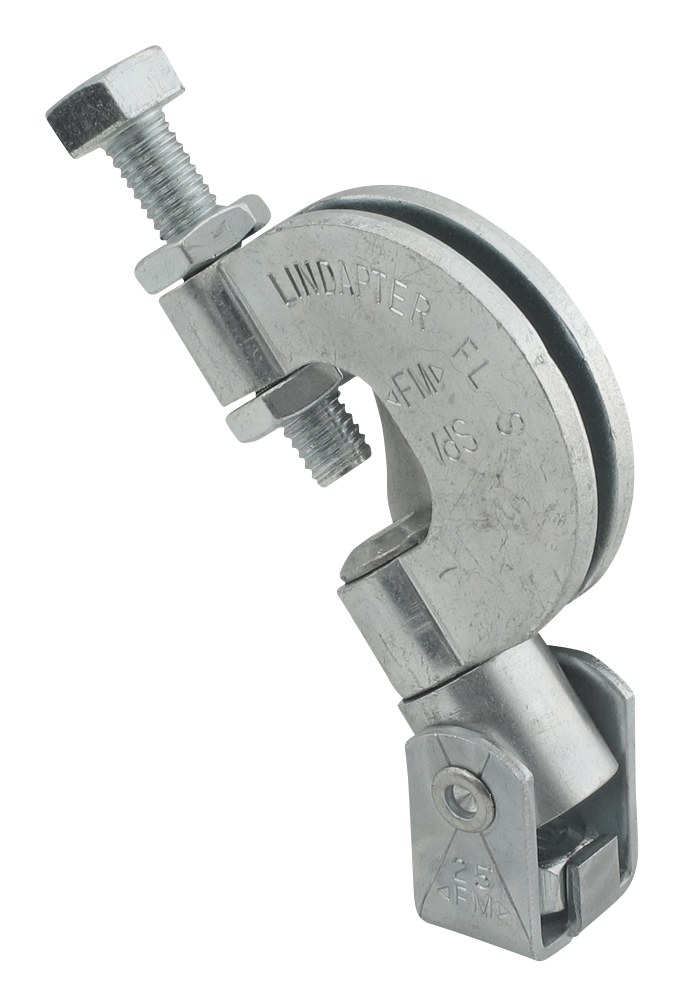

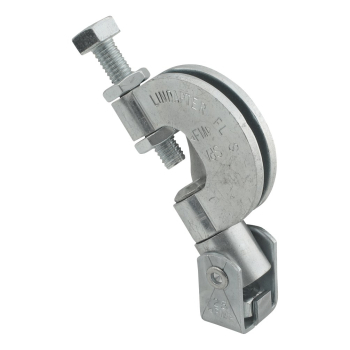

Walraven Klamra przechylna model P
Walraven Klamra przechylna model P to klamra marki Walraven Obejmy do mocowania na kołnierzu belki. Numer katalogowy producenta: 6078010. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 2500 N.
Najważniejsze cechy
- wielokierunkowe klamry
- zalecane do mocowań na pochyło usytuowanych kształtownikach bez wiercenia i spawania
- dla kształtowników stalowych o grubości do 17 mm
- zgodne z VdS oraz FM, jeśli są stosowane do montażu rur o średnicy wyższej niż DN65 powinny być uzbrojone taśmą zabezpieczającą
- maksymalne odchylenie: boczne 45°, pionowe 90°
- taśma zabezpieczająca jest obowiązkowa dla produktów z certyfikatem VDS dla zastosowań 1 i 4
- materiał: stal
- ocynk galwaniczny
- posiada aprobatę VdS - numer certyfikatu G 4020003

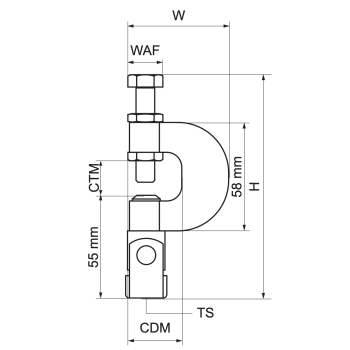

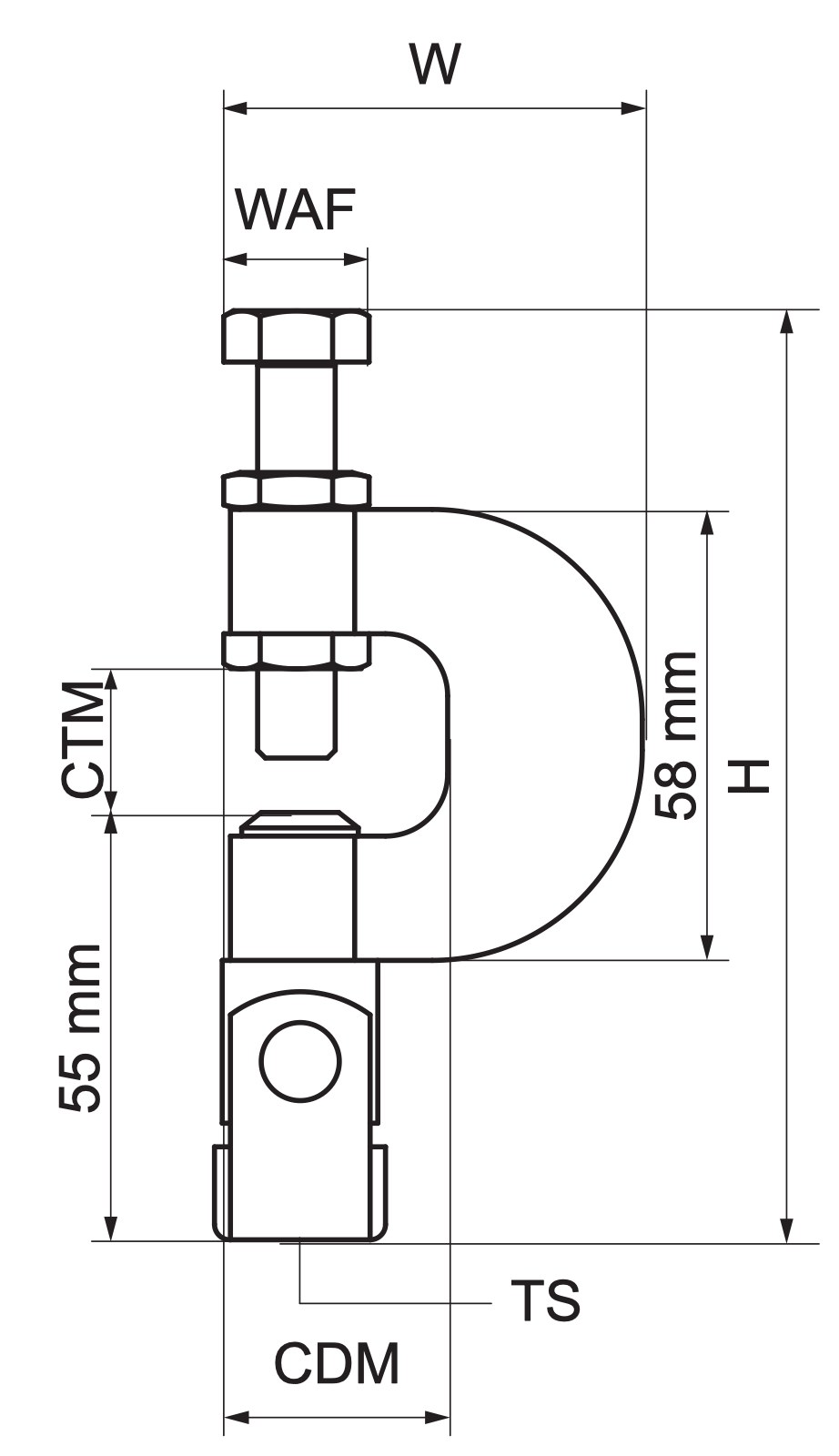

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6078010 |
| Producent | Walraven |
| Kod rodziny | K2030 |
| Maksymalna grubość Obejmy | 17 mm |
| Maksymalna głębokość zacisku | 27 mm |
| Całkowita wysokość | 168 mm |
| Całkowita szerokość | 53 mm |
| Całkowita głębokość | 28 mm |
| Rozmiar gwintu | M10 |
| Szerokość łba śruby | 17 mm |
| Maksymalne dopuszczalne obciążenie Faz | 2500 N |
| Aprobaty | FM, VdS |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 2250 |
Zastosowanie
Walraven Klamra przechylna model P stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — Obejmy do mocowania na kołnierzu belki. Produkt należy do kategorii Klamry i zaczepy do dźwigarów w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: FM, VdS. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 2250 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe klamry i zaczepy do dźwigarów znajdziesz w kategorii Klamry i zaczepy do dźwigarów, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
